旋转型灌装机——机械原理课程设计VIP免费

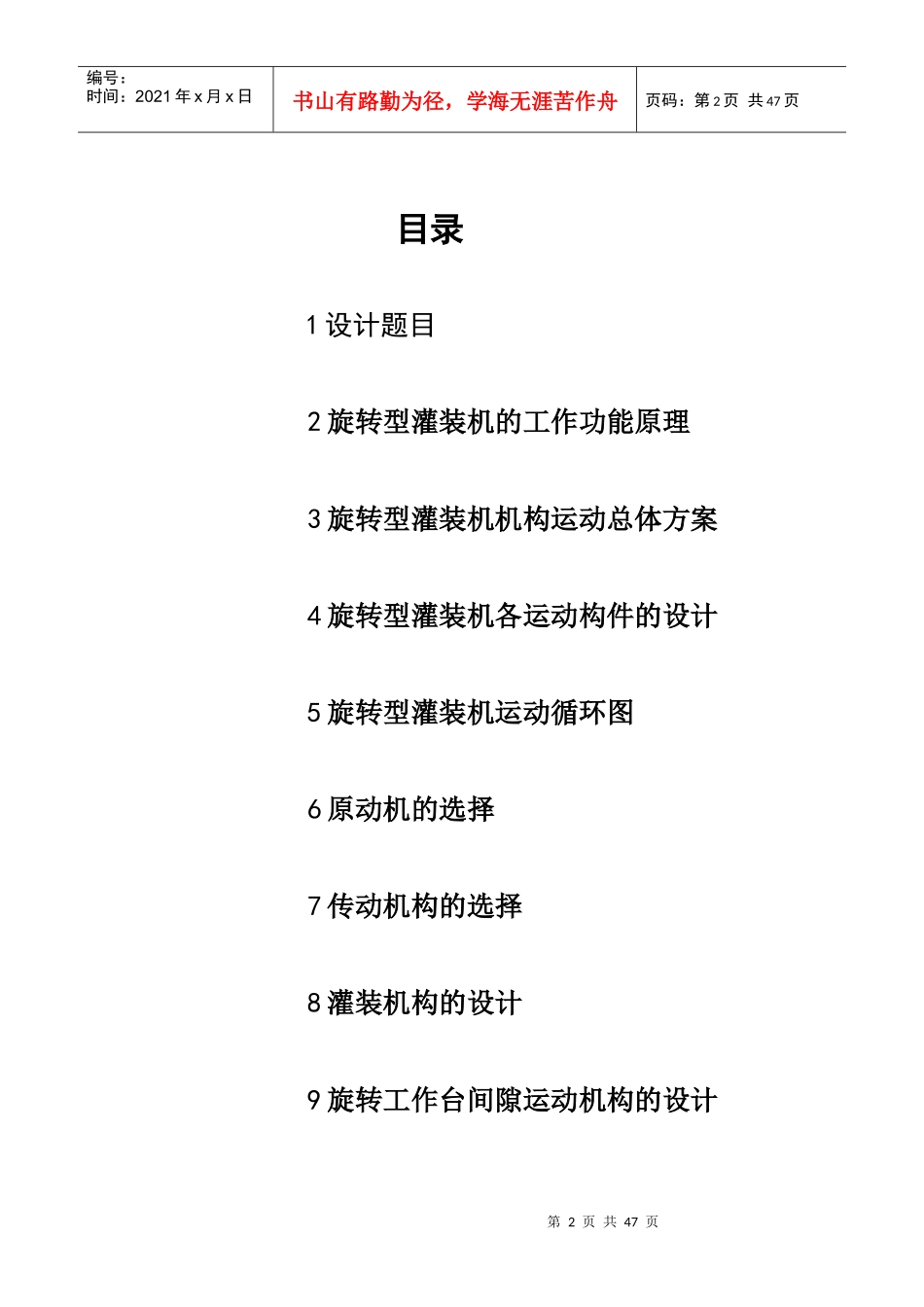

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页JIANGXIAGRICULTURALUNIVERSITY机械原理课程设计题目：旋转型灌装机学院：姓名：学号：专业：班级：指导教师：二0一三年八月第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页目录1设计题目2旋转型灌装机的工作功能原理3旋转型灌装机机构运动总体方案4旋转型灌装机各运动构件的设计5旋转型灌装机运动循环图6原动机的选择7传动机构的选择8灌装机构的设计9旋转工作台间隙运动机构的设计第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页10传送轮的设计11传动齿轮，带轮，链轮的设计12封口压盖机构的设计13参考文献1.设计题目1.1设计旋转型灌装机。在转动工作台上对包装容器（如玻璃瓶）连续灌装流体（如饮料、酒、冷霜等），转台有多工位停歇，以实现灌装、封口等工序。为保证在这些工位上能够准确地灌装、封口，应有定位装置。如图8.4中，工位1：输入空瓶；工位2：灌装；工位3：封口；工位4：输出包装好的容器。第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页图4旋转型灌装机该机采用电动机驱动，传动方式为机械传动。技术参数见表7。表7旋转型灌装机技术参数方案号转台直径mm电动机转速r/min灌装速度r/minA600144010B550144012C500960101.2设计任务1.旋转型灌装机应包括连杆机构、凸轮机构、齿轮机构等三种常用机构。2.设计传动系统并确定其传动比分配。3.图纸上画出旋转型灌装机的运动方案简图，并用运1234传送带固定工作台转台第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页动循环图分配各机构运动节拍。4.电算法对连杆机构进行速度、加速度分析，绘出运动线图。图解法或解析法设计平面连杆机构。5.凸轮机构的设计计算。按凸轮机构的工作要求选择从动件的运动规律，确定基圆半径，校核最大压力角与最小曲率半径。对盘状凸轮要用电算法计算出理论廓线、实际廓线值。画出从动件运动规律线图及凸轮廓线图。6.齿轮机构的设计计算。7.编写设计计算说明书。8.学生可进一步完成：平面连杆机构（或灌装机）的计算机动态演示等。1.3设计提示1.采用灌瓶泵灌装流体，泵固定在某工位的上方。2.采用软木塞或金属冠盖封口，它们可由气泵吸附在压盖机构上，由压盖机构压入（或通过压盖模将瓶盖紧固在）瓶口。设计者只需设计作直线往复运动的压盖机构。压盖机构可采用移动导杆机构等平面连杆机构或凸轮机构。3.此外，需要设计间歇传动机构，以实现工作转台间歇传动。为保证停歇可靠，还应有定位（锁紧）机构。间歇机构可采用槽轮机构、不完全齿轮机构等。定位（锁紧）机构可采用凸轮机构等。2．旋转型灌装机的工作功能原理1234传送带固定工作台转台第6页共47页第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共47页2.1旋转型灌装机工作原理如图2-1所示，在按照工作要求下，旋转型灌装机在同一个原动机的带动下，输入传送带将待灌装和封口压盖的容器输入工位1，同时旋转工作台作间隙旋转运动，将空容器和已灌的容器分别送至工位2和工位3，在定位夹紧之图2-1后，固定于工作台上方的灌装设备和封口压盖设备分别对空容器进行灌装和已灌装容器进行封口压盖。灌装，封口压盖工序完成后，容器随着旋转工作台的间隙旋转运动至4位置，由于输出传送带的作用，在4位置的容器将随着输出传送带被带至下一个工序的位置上。2.2旋转型灌装机功能原理（1）基于上述设计任务书的要求以及旋转型灌装机的工作原理，为了实现旋转型灌装机的总功能要求，我们将旋转型灌装机要实现的功能分解为如下分功能：①容器输入与传送功能；第7页共47页第6页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共47页②容器定位功能；③容器夹紧功能；④灌装功能；⑤封口压盖功能；⑥产品输出与传送功能。其功能逻辑图如下图图2-2所示：图2-2（2）功能原理的工艺过程分解；①容器输...
