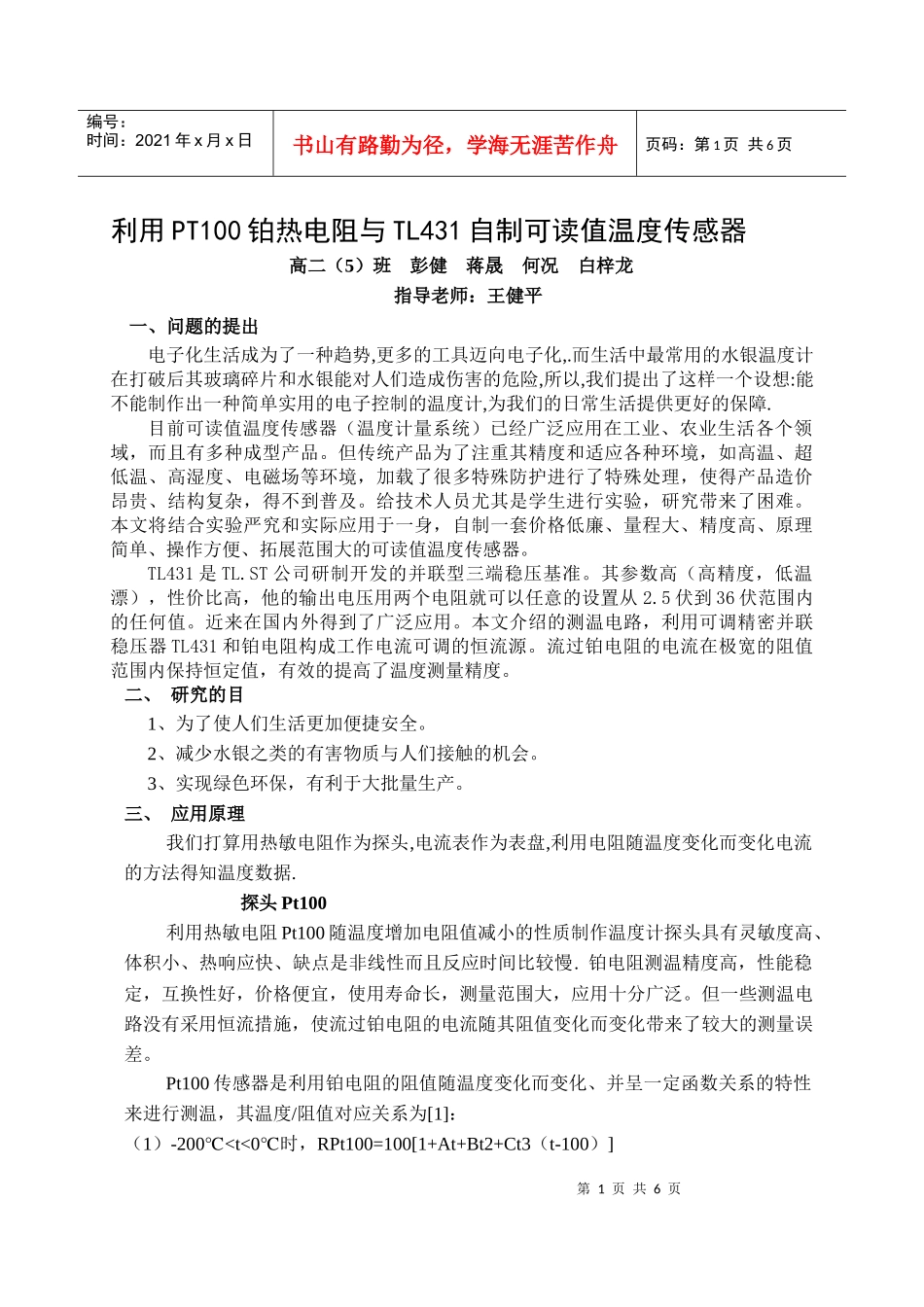

校研究性学习-研究性学习—电子温度计的制作论文_第1页
1/6

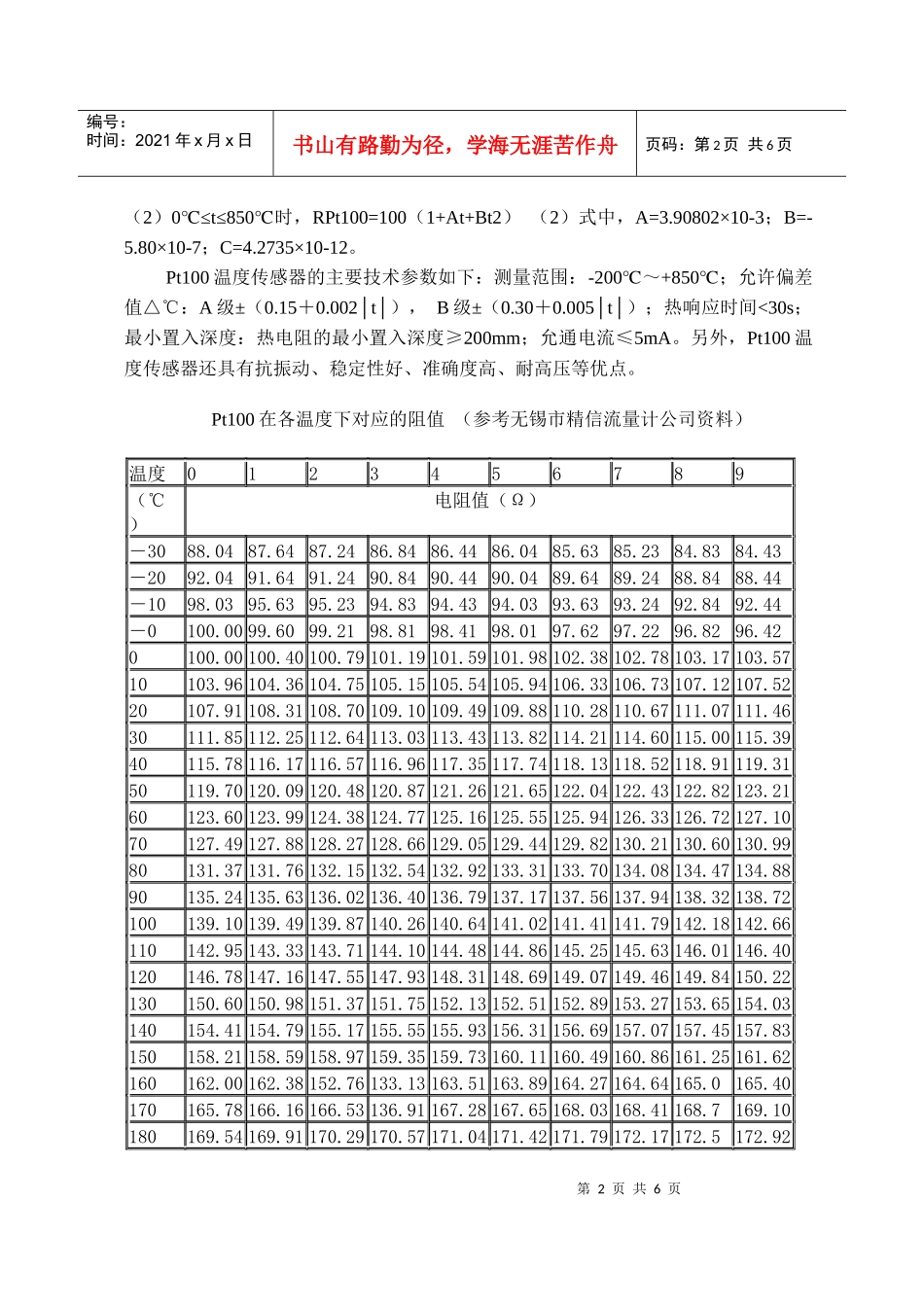

校研究性学习-研究性学习—电子温度计的制作论文_第2页
2/6

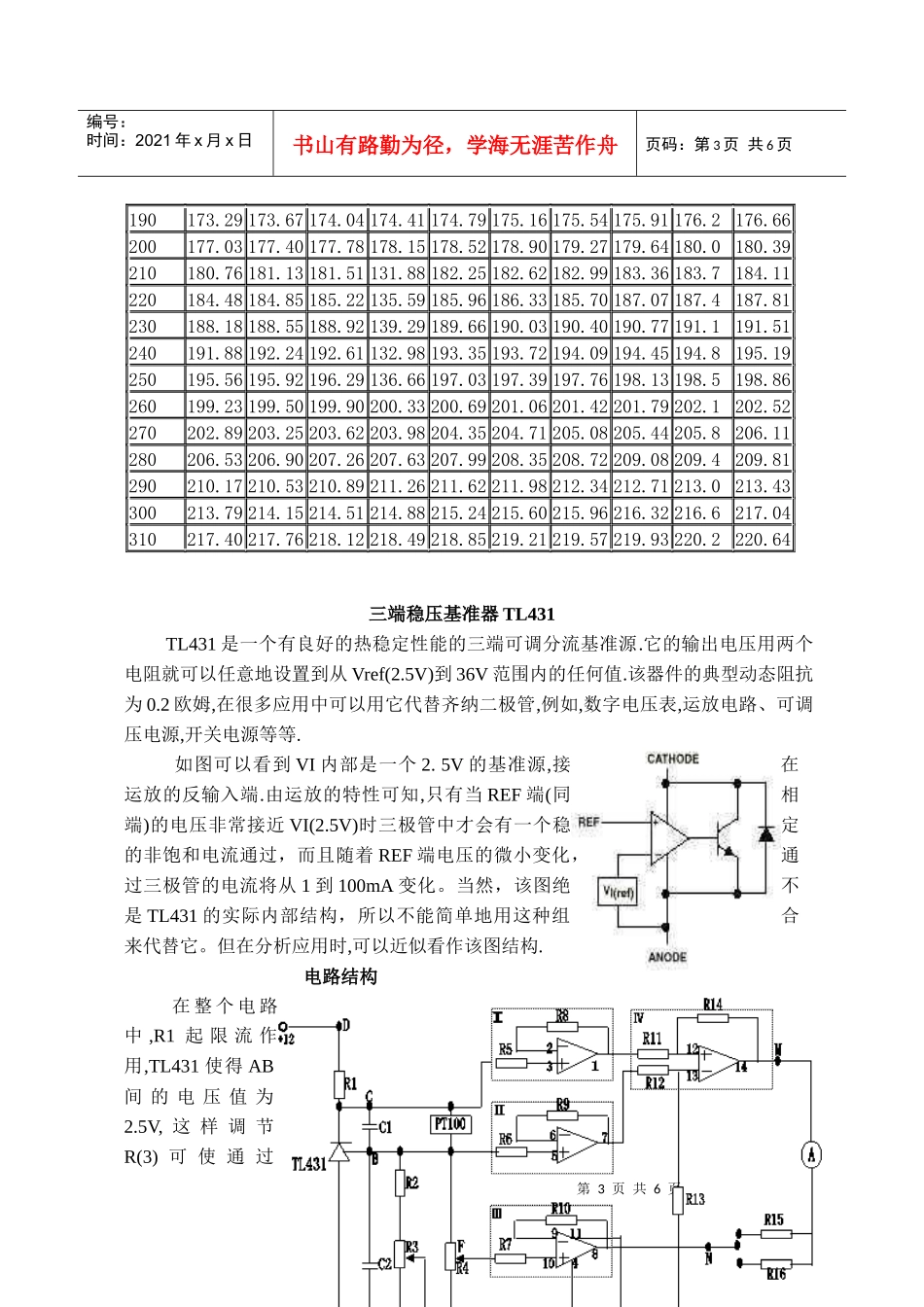

校研究性学习-研究性学习—电子温度计的制作论文_第3页
3/6
第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页利用PT100铂热电阻与TL431自制可读值温度传感器高二(5)班彭健蒋晟何况白梓龙指导老师:王健平一、问题的提出电子化生活成为了一种趋势,更多的工具迈向电子化,.而生活中最常用的水银温度计在打破后其玻璃碎片和水银能对人们造成伤害的危险,所以,我们提出了这样一个设想:能不能制作出一种简单实用的电子控制的温度计,为我们的日常生活提供更好的保障.目前可读值温度传感器(温度计量系统)已经广泛应用在工业、农业生活各个领域,而且有多种成型产品。但传统产品为了注重其精度和适应各种环境,如高温、超低温、高湿度、电磁场等环境,加载了很多特殊防护进行了特殊处理,使得产品造价昂贵、结构复杂,得不到普及。给技术人员尤其是学生进行实验,研究带来了困难。本文将结合实验严究和实际应用于一身,自制一套价格低廉、量程大、精度高、原理简单、操作方便、拓展范围大的可读值温度传感器。TL431是TL.ST公司研制开发的并联型三端稳压基准。其参数高(高精度,低温漂),性价比高,他的输出电压用两个电阻就可以任意的设置从2.5伏到36伏范围内的任何值。近来在国内外得到了广泛应用。本文介绍的测温电路,利用可调精密并联稳压器TL431和铂电阻构成工作电流可调的恒流源。流过铂电阻的电流在极宽的阻值范围内保持恒定值,有效的提高了温度测量精度。二、研究的目1、为了使人们生活更加便捷安全。2、减少水银之类的有害物质与人们接触的机会。3、实现绿色环保,有利于大批量生产。三、应用原理我们打算用热敏电阻作为探头,电流表作为表盘,利用电阻随温度变化而变化电流的方法得知温度数据.探头Pt100利用热敏电阻Pt100随温度增加电阻值减小的性质制作温度计探头具有灵敏度高、体积小、热响应快、缺点是非线性而且反应时间比较慢.铂电阻测温精度高,性能稳定,互换性好,价格便宜,使用寿命长,测量范围大,应用十分广泛。但一些测温电路没有采用恒流措施,使流过铂电阻的电流随其阻值变化而变化带来了较大的测量误差。Pt100传感器是利用铂电阻的阻值随温度变化而变化、并呈一定函数关系的特性来进行测温,其温度/阻值对应关系为[1]:(1)-200℃
