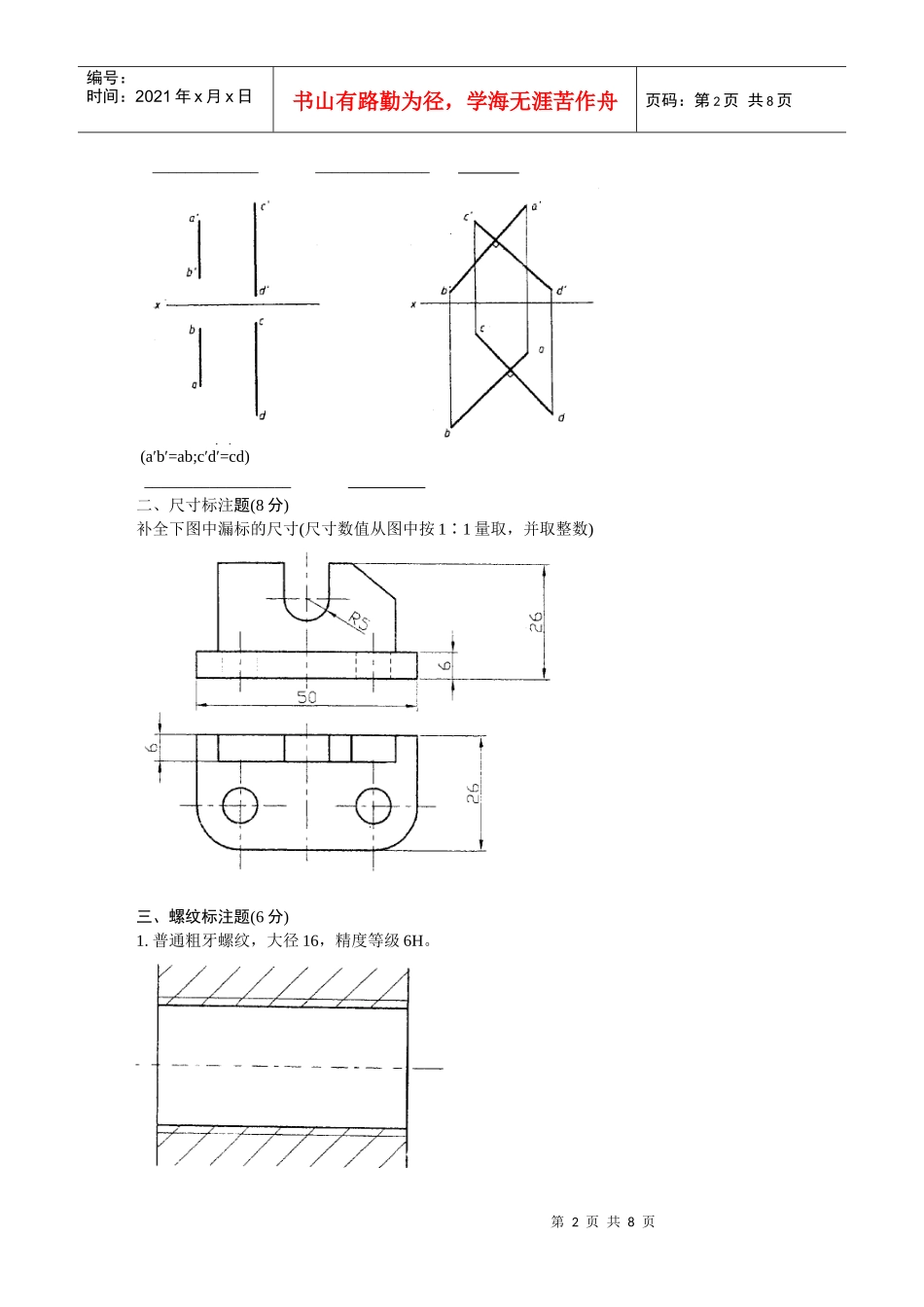

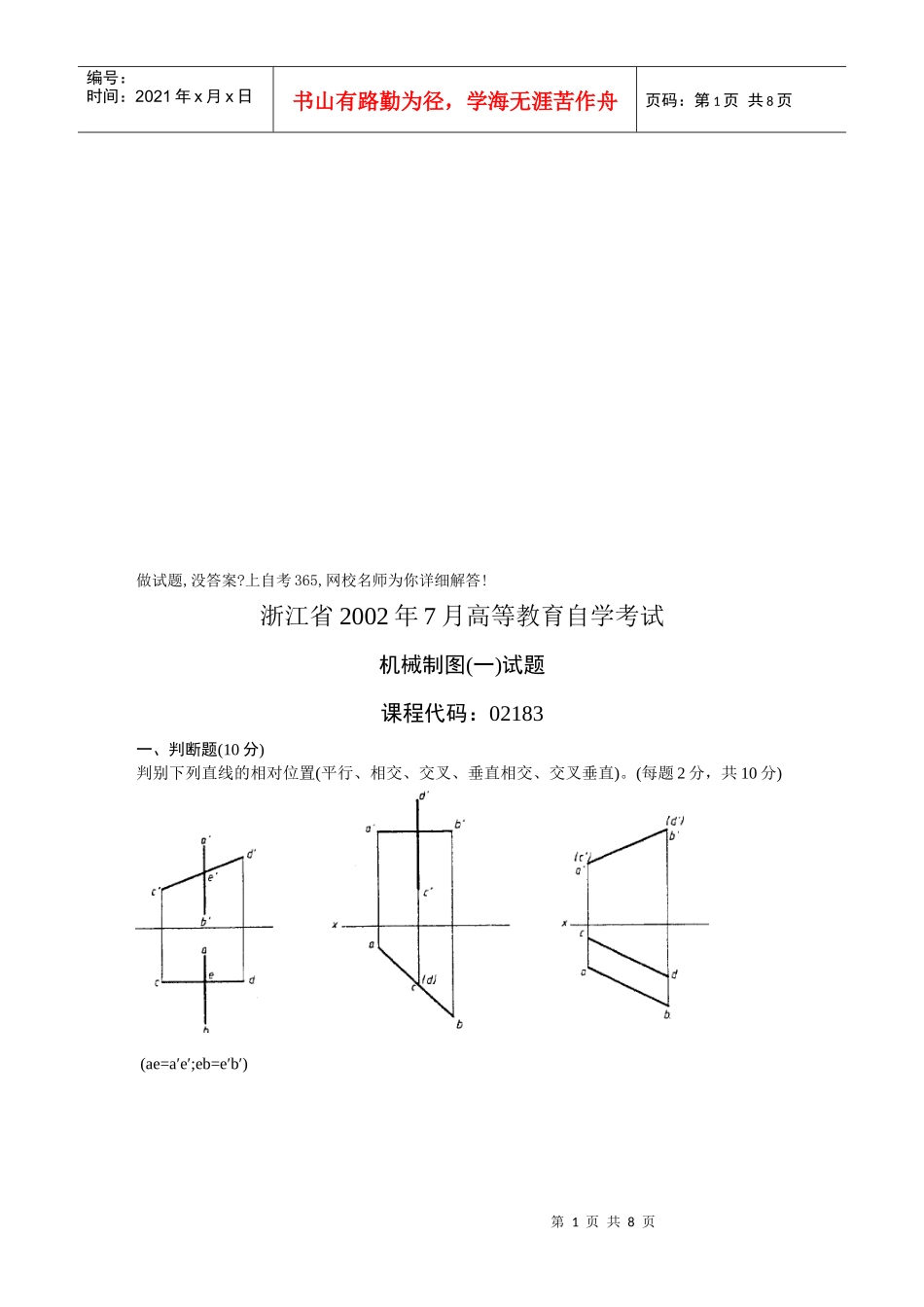

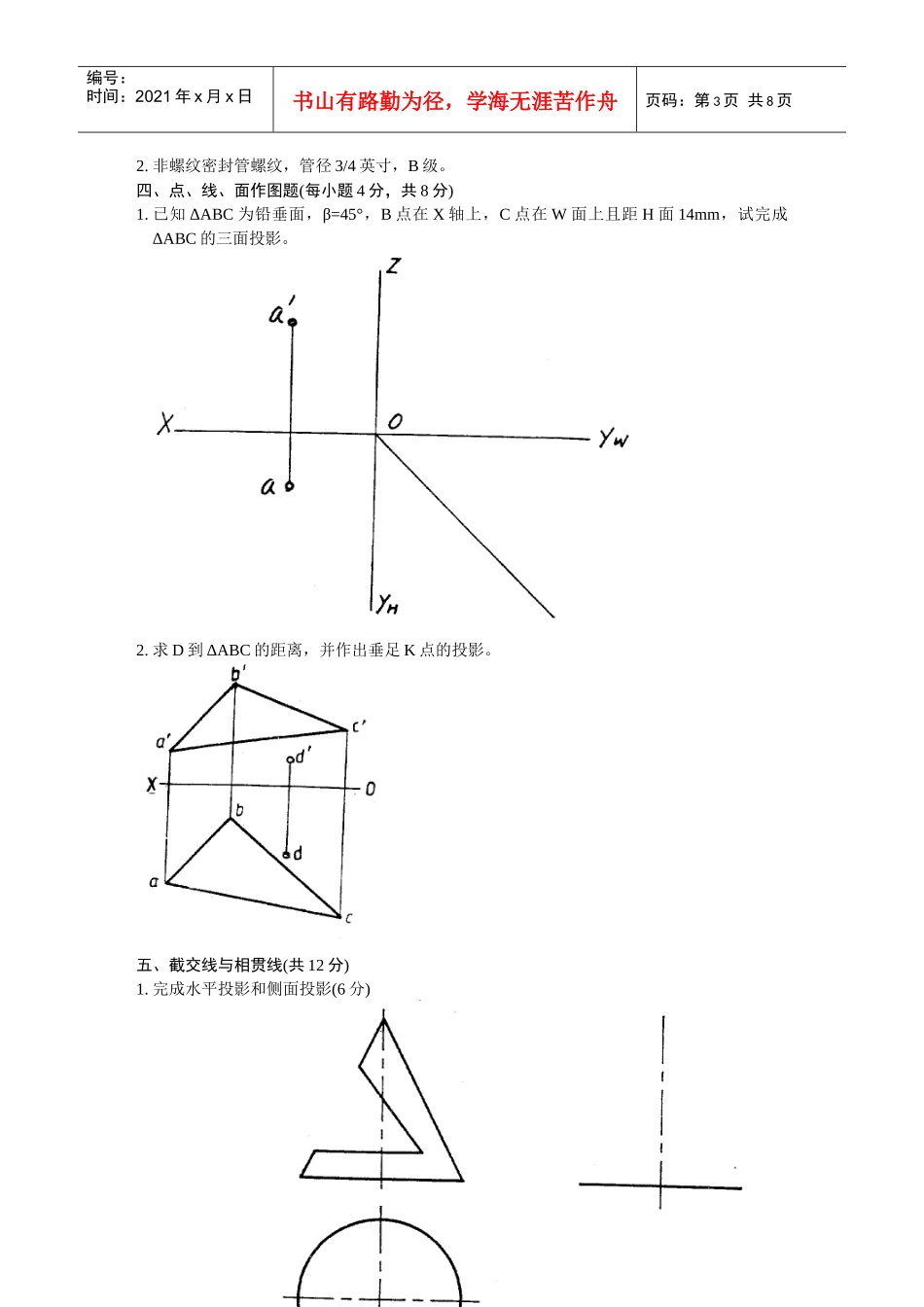

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页做试题,没答案?上自考365,网校名师为你详细解答!浙江省2002年7月高等教育自学考试机械制图(一)试题课程代码：02183一、判断题(10分)判别下列直线的相对位置(平行、相交、交叉、垂直相交、交叉垂直)。(每题2分，共10分)(ae=a′e′;eb=e′b′)第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页___________________________(a′b′=ab;c′d′=cd)__________________二、尺寸标注题(8分)补全下图中漏标的尺寸(尺寸数值从图中按11∶量取，并取整数)三、螺纹标注题(6分)1.普通粗牙螺纹，大径16，精度等级6H。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页2.非螺纹密封管螺纹，管径3/4英寸，B级。四、点、线、面作图题(每小题4分，共8分)1.已知ΔABC为铅垂面，β=45°，B点在X轴上，C点在W面上且距H面14mm，试完成ΔABC的三面投影。2.求D到ΔABC的距离，并作出垂足K点的投影。五、截交线与相贯线(共12分)1.完成水平投影和侧面投影(6分)第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页2.画出侧面投影(6分)六、组合体与剖视图(36分)1.补画左视图(12分)2.补画左视图(12分)第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页3.将左视图画成半剖视(12分)第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页七、读懂往复柱塞泵装配图拆画零件图。(共20分)1.工作原理：(见装配图)2.回答下列问题，将正确答案填入空格内：(5分)(1)柱塞泵由_________种零件组成的；(2)尺寸φ22H8h7属于装配图中的_________尺寸；(3)端盖10与泵体1是用_________连接的；(4)尺寸M14×1.5中，M表示_________螺纹，1.5是_________。3.根据装配图拆画零件图(泵体1)，要求：(15分)(1)根据已经给定的视图轮廓，补全视图，主视图为局部剖，俯视图为全剖，左视图为视图；(2)补画视图的大小，根据装配图大小，按11∶直接量取；(3)不标注尺寸。
