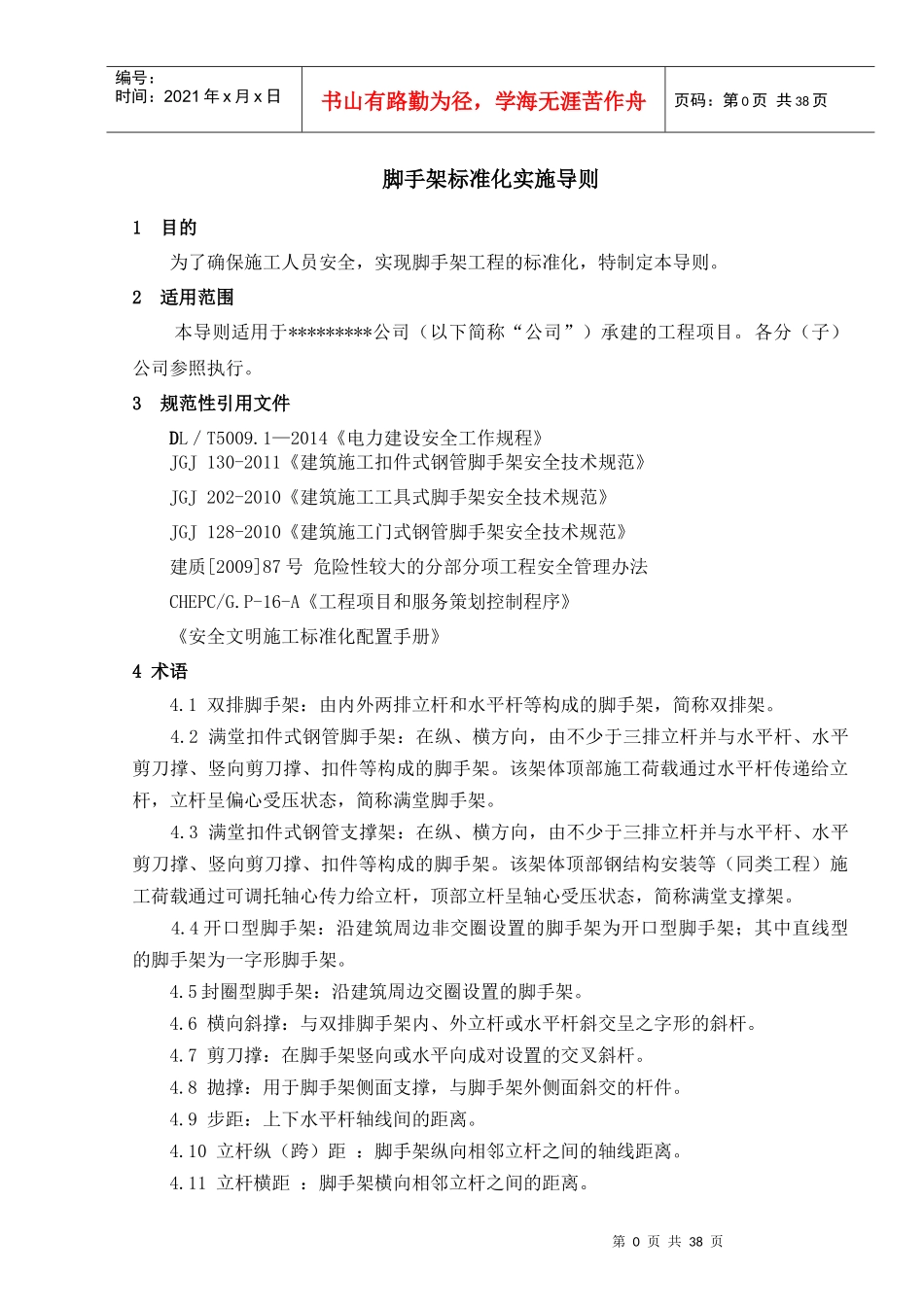

第0页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共38页脚手架标准化实施导则1目的为了确保施工人员安全，实现脚手架工程的标准化，特制定本导则。2适用范围本导则适用于*********公司（以下简称“公司”）承建的工程项目。各分（子）公司参照执行。3规范性引用文件DL／T5009.1—2014《电力建设安全工作规程》JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》JGJ202-2010《建筑施工工具式脚手架安全技术规范》JGJ128-2010《建筑施工门式钢管脚手架安全技术规范》建质[2009]87号危险性较大的分部分项工程安全管理办法CHEPC/G.P-16-A《工程项目和服务策划控制程序》《安全文明施工标准化配置手册》4术语4.1双排脚手架：由内外两排立杆和水平杆等构成的脚手架，简称双排架。4.2满堂扣件式钢管脚手架：在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。4.3满堂扣件式钢管支撑架：在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。该架体顶部钢结构安装等（同类工程）施工荷载通过可调托轴心传力给立杆，顶部立杆呈轴心受压状态，简称满堂支撑架。4.4开口型脚手架：沿建筑周边非交圈设置的脚手架为开口型脚手架；其中直线型的脚手架为一字形脚手架。4.5封圈型脚手架：沿建筑周边交圈设置的脚手架。4.6横向斜撑：与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。4.7剪刀撑：在脚手架竖向或水平向成对设置的交叉斜杆。4.8抛撑：用于脚手架侧面支撑，与脚手架外侧面斜交的杆件。4.9步距：上下水平杆轴线间的距离。4.10立杆纵（跨）距：脚手架纵向相邻立杆之间的轴线距离。4.11立杆横距：脚手架横向相邻立杆之间的距离。第1页共38页第0页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页4.12主节点：立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。5职责与权限5.1项目部负责脚手架工程的全面实施与管理。5.2项目管理部负责对所属项目的脚手架工程进行管理。5.3新业务事业部负责对所属项目的脚手架工程进行管理。5.4运营事业部负责对生产运营项目的脚手架工程进行监督与指导。5.5调试售后部负责售后阶段脚手架工程的实施与管理。5.6质量安全部负责对工程项目的脚手架工程进行监督与指导。6管理要求6.1脚手架方案的要求6.1.1内容应包括1)编制依据2)工程概况3)脚手架方案选择4)脚手架构配件的要求5）脚手架的搭设/拆除流程及要求6)脚手架计算书7）安全防护与文明施工8）危险源与环境因素控制清单9）应急预案10）其他6.1.2达到危险性较大的分部分项工程，须编制专项搭设方案。6.1.2.1搭设高度24m及以上的落地式钢管脚手架工程。6.1.2.2附着式整体和分片提升脚手架工程。6.1.2.3悬挑式脚手架工程。6.1.2.4吊篮脚手架工程。6.1.2.5自制卸料平台、移动操作平台工程。6.1.2.6新型及异型脚手架工程。6.1.3超过一定规模的危险性较大的分部分项工程，须编制专项搭设方案，经专家进行论证。6.1.3.1搭设高度50m及以上落地式钢管脚手架工程。6.1.3.2架体高度20m及以上悬挑式脚手架工程。6.1.4脚手架方案由施工单位负责编制，经项目部专业专责进行审核，安全专责参与会审，施工经理或项目经理批准后，上报监理或业主。6.2人员要求脚手架安装与拆除人员必须是经考核合格的专业架子工。架子工应持证上岗。6.3构配件进场验收脚手架构配件进场后，施工单位依据检查表(附表1)进行自检，合格后报项目部专第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页业专责进行验收，安全专责参与监督检查，并对检查表归档保存。6.4脚手架搭设、验收与维护6.4.1施工单位依据审批后的方案组织脚手架安全技术交底。项目部专业专责及安全专责应参与专项方案的交底。脚手架搭设应按照方案及相关规范要求进行。6.4.2搭设好的脚手架应经施工单位、使用单位、项目部验收合格并挂牌后方可交付使用（必要时报监理、业主验收），每搭设完6-8米高...
