排水沟施工组织设计VIP免费

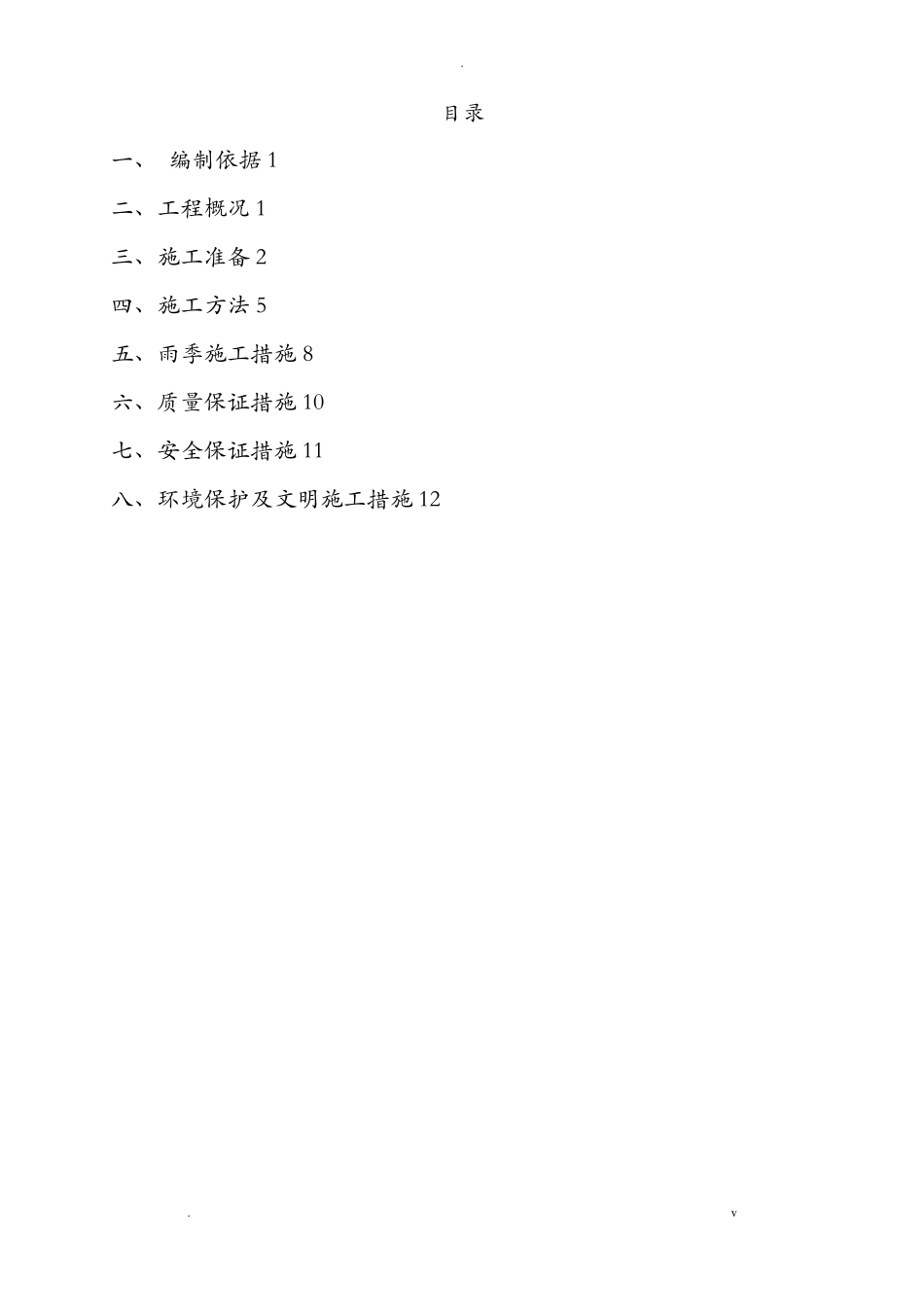

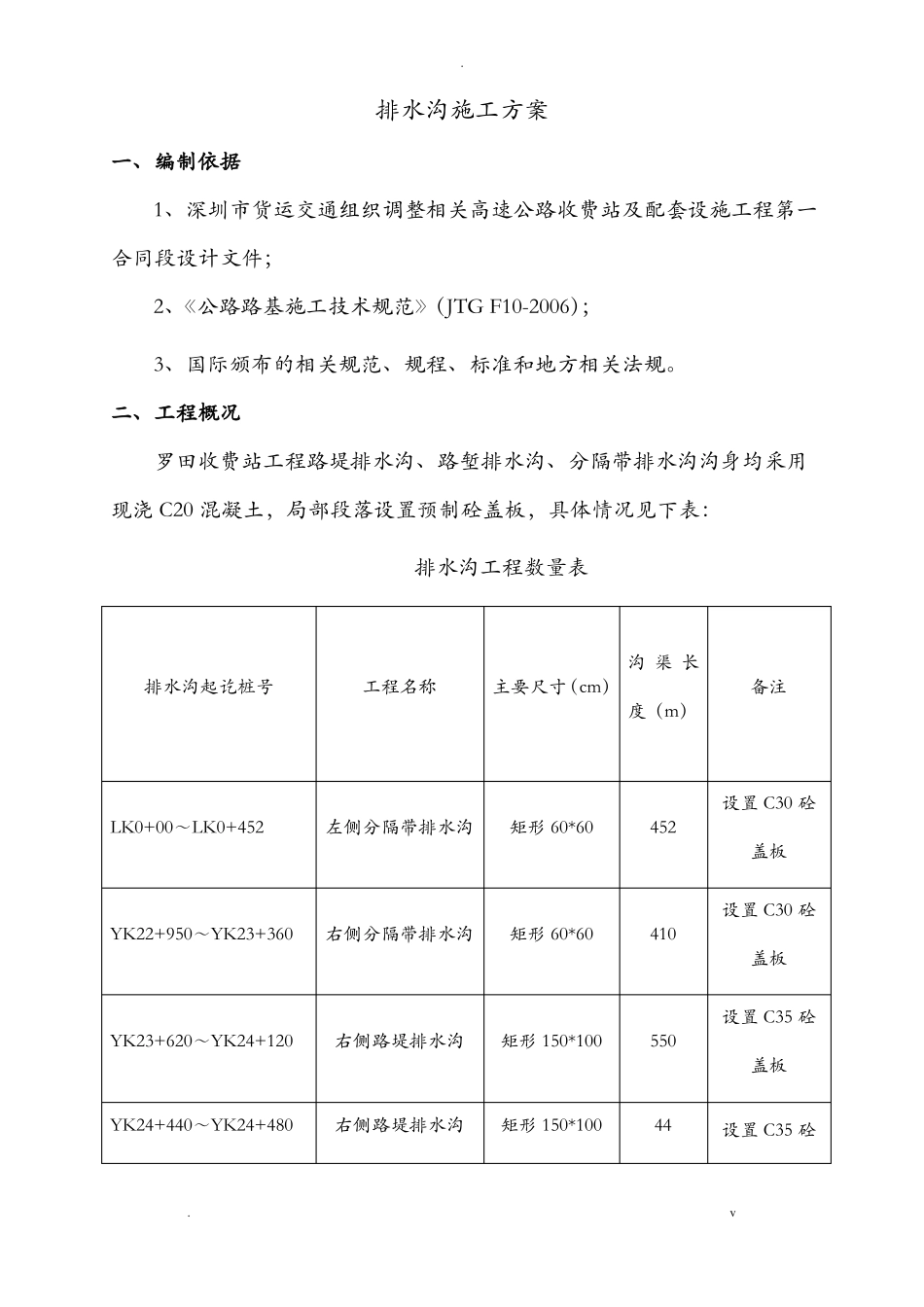

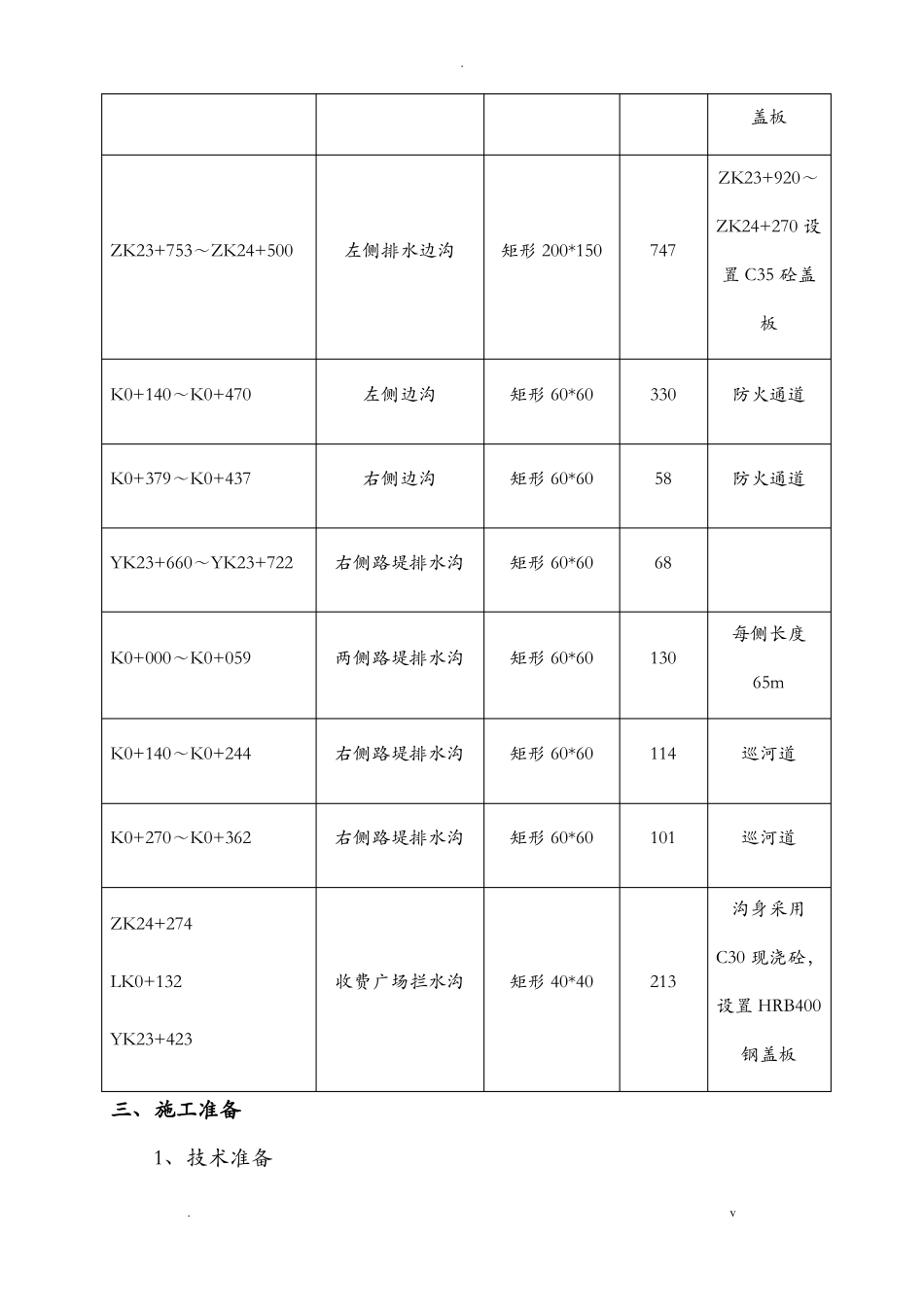

.目录一、编制依据1二、工程概况1三、施工准备2四、施工方法5五、雨季施工措施8六、质量保证措施10七、安全保证措施11八、环境保护及文明施工措施12.v.排水沟施工方案一、编制依据1、深圳市货运交通组织调整相关高速公路收费站及配套设施工程第一合同段设计文件；2、《公路路基施工技术规范》（JTGF10-2006）；3、国际颁布的相关规范、规程、标准和地方相关法规。二、工程概况罗田收费站工程路堤排水沟、路堑排水沟、分隔带排水沟沟身均采用现浇C20混凝土，局部段落设置预制砼盖板，具体情况见下表：排水沟工程数量表沟渠长排水沟起讫桩号工程名称设置C30砼LK0+00～LK0+452左侧分隔带排水沟矩形60*60452盖板设置C30砼YK22+950～YK23+360右侧分隔带排水沟矩形60*60410盖板设置C35砼YK23+620～YK24+120右侧路堤排水沟矩形150*100550盖板YK24+440～YK24+480右侧路堤排水沟矩形150*10044设置C35砼主要尺寸（cm）度（m）备注.v.盖板ZK23+920～ZK24+270设ZK23+753～ZK24+500左侧排水边沟矩形200*150747置C35砼盖板K0+140～K0+470左侧边沟矩形60*60330防火通道K0+379～K0+437右侧边沟矩形60*6058防火通道YK23+660～YK23+722右侧路堤排水沟矩形60*6068每侧长度K0+000～K0+059两侧路堤排水沟矩形60*6013065mK0+140～K0+244右侧路堤排水沟矩形60*60114巡河道K0+270～K0+362右侧路堤排水沟矩形60*60101巡河道ZK24+274LK0+132YK23+423收费广场拦水沟矩形40*40213沟身采用C30现浇砼，设置HRB400钢盖板三、施工准备1、技术准备.v.1）开工前组织技术人员认真学习施工图纸、实施性施工组织设计，熟悉规范和技术标准。对施工人员进行技术交底，对参加施工人员进行上岗前培训。明确排水边沟的工艺流程、操作要点和相应的工艺标准。2）测量控制系统已复测（闭合）完毕，可满足排水边沟施工时的要求。已按施工要求对全线原坐标点、水准点、加密坐标点、加密水准点进行复核，对重要的控制桩已经进行加固保护。3）相关机械设备已进场，经检查设备完好，满足施工需要，具备开工条件。4）试验室混凝土配备比、原材料等相关技术资料已完善。2、项目部组织机构及现场施工队伍配置1）主要进场的技术管理人员：序号1234567姓名李继宗吴坚辉罗建平徐德海刘祥伦张静达李江涛职务工区负责人物资负责人质检工程师测量负责人试验负责人现场技术员专职安全员备注负责现场施工负责全线材料供应负责现场质量控制，报验负责现场控制工作负责材料检验、试件留样工作负责现场技术、质量控制负责现场安全2）拟进场的施工队伍人员配置序号工种人数备注.v.1234合计3、材料准备模板工混凝土工盖板安装工普工684624C20混凝土采用商拌混凝土，C35预制砼盖板由砼构件厂采购，并经试验、监理检验合格后方允许分批次进场。4、机械准备机械进场前需进行检验并确保机械检验合格，操作人员需有操作证并进行安全教育。拟投入机械配置：序号123456机械名称挖机自卸汽车蛙式打夯机插入式振动器全站仪水准仪型号/产地CAT320C斯太尔/20THW8050型索佳-CX02索佳-B40数量1222套1台1台备注.v.5、现场准备做好施工现场的“三通一平”工作,保证进场后可立即投入施工。四、施工方法测量放线--沟槽开挖--槽底验收--模板安装--混凝土浇筑--拆模及养护--盖板安装1、测量放线根据建设单位移交的测量控制点，按照施工图纸和施工规范中规定的预留工作宽度，准确放出施工开槽线，经施工方及监理方复核确认后方可土方开挖施工。在开挖至基底部位时，测量人员随时监测开挖深度，严格控制预留土方厚度在200mm以上。2、沟槽开挖根据排水沟的深度、现况地面标高及沟槽放坡坡度（一般按1：0.3设置）,现场洒白灰线控制沟槽开挖宽度与顺直度，利用人工配合挖掘机开挖，自卸汽车运输，机械挖槽应确保槽底土壤不被扰动，基底预留200mm土层人工清底。开槽后应人工修整槽底，复核槽底高程。严格控制槽底高尺寸，防止超挖，槽底开挖到位后，应清除浮土，并用蛙式打夯机将基底夯实。3、槽底验收基槽开挖完毕后，首先进行自检、互检，合格后，由项目部报请监理工程师进行检验，在全部检验合格后，立即进行下步工序，防止长时间晾槽。4、模板安装.v.计算沟墙内壁尺寸，用5cm...
