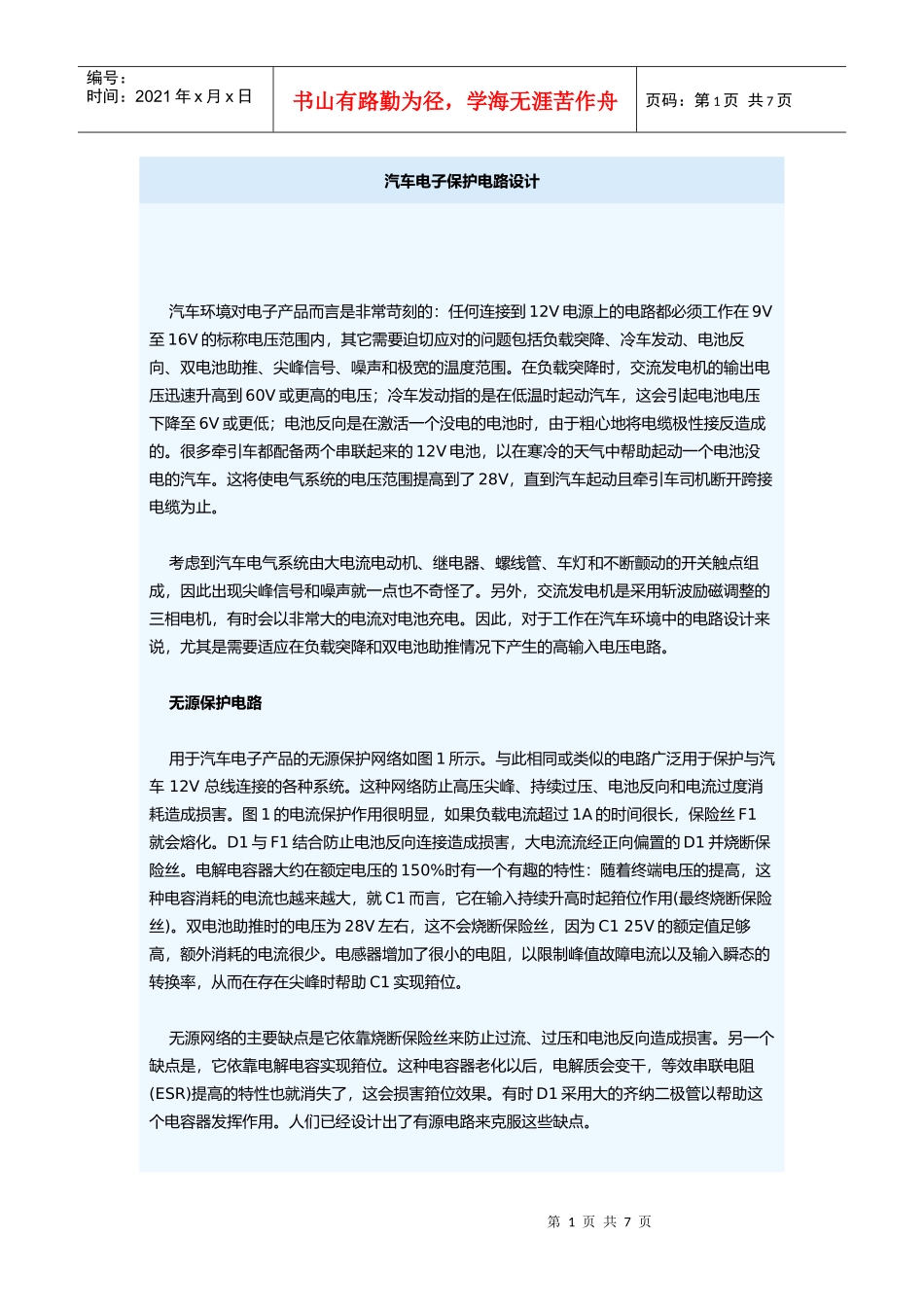

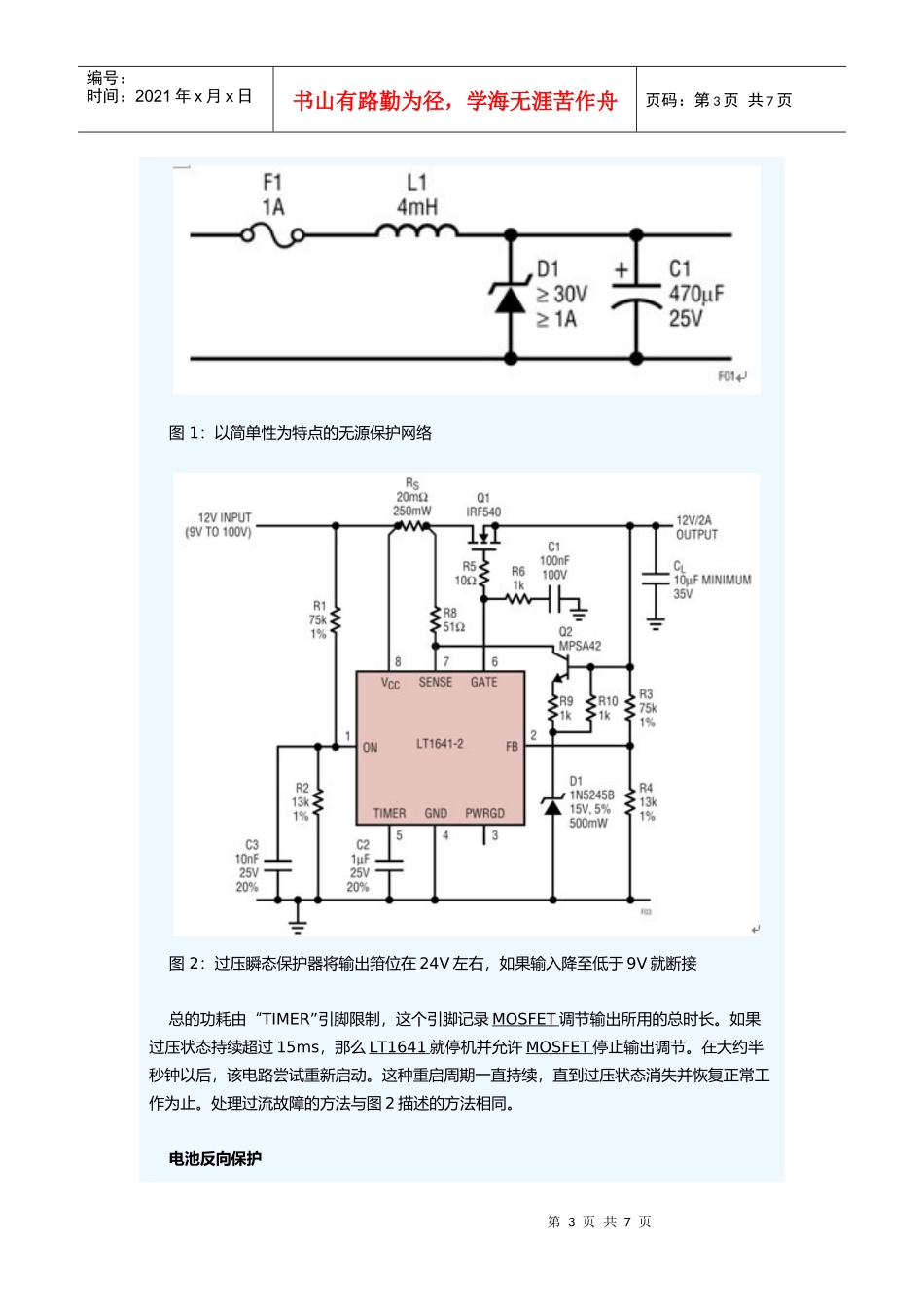

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页汽车电子保护电路设计汽车环境对电子产品而言是非常苛刻的：任何连接到12V电源上的电路都必须工作在9V至16V的标称电压范围内，其它需要迫切应对的问题包括负载突降、冷车发动、电池反向、双电池助推、尖峰信号、噪声和极宽的温度范围。在负载突降时，交流发电机的输出电压迅速升高到60V或更高的电压；冷车发动指的是在低温时起动汽车，这会引起电池电压下降至6V或更低；电池反向是在激活一个没电的电池时，由于粗心地将电缆极性接反造成的。很多牵引车都配备两个串联起来的12V电池，以在寒冷的天气中帮助起动一个电池没电的汽车。这将使电气系统的电压范围提高到了28V，直到汽车起动且牵引车司机断开跨接电缆为止。考虑到汽车电气系统由大电流电动机、继电器、螺线管、车灯和不断颤动的开关触点组成，因此出现尖峰信号和噪声就一点也不奇怪了。另外，交流发电机是采用斩波励磁调整的三相电机，有时会以非常大的电流对电池充电。因此，对于工作在汽车环境中的电路设计来说，尤其是需要适应在负载突降和双电池助推情况下产生的高输入电压电路。无源保护电路用于汽车电子产品的无源保护网络如图1所示。与此相同或类似的电路广泛用于保护与汽车12V总线连接的各种系统。这种网络防止高压尖峰、持续过压、电池反向和电流过度消耗造成损害。图1的电流保护作用很明显，如果负载电流超过1A的时间很长，保险丝F1就会熔化。D1与F1结合防止电池反向连接造成损害，大电流流经正向偏置的D1并烧断保险丝。电解电容器大约在额定电压的150%时有一个有趣的特性：随着终端电压的提高，这种电容消耗的电流也越来越大，就C1而言，它在输入持续升高时起箝位作用(最终烧断保险丝)。双电池助推时的电压为28V左右，这不会烧断保险丝，因为C125V的额定值足够高，额外消耗的电流很少。电感器增加了很小的电阻，以限制峰值故障电流以及输入瞬态的转换率，从而在存在尖峰时帮助C1实现箝位。无源网络的主要缺点是它依靠烧断保险丝来防止过流、过压和电池反向造成损害。另一个缺点是，它依靠电解电容实现箝位。这种电容器老化以后，电解质会变干，等效串联电阻(ESR)提高的特性也就消失了，这会损害箝位效果。有时D1采用大的齐纳二极管以帮助这个电容器发挥作用。人们已经设计出了有源电路来克服这些缺点。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页有源电路图2显示了一个有源解决方案，该方案用于屏蔽敏感电路，使其免受变化不定的12V汽车系统的影响。采用LT1641来驱动输入N沟道MOSFET，而上述提供无源解决方案就不具备这种附加保护：首先，LT1641在输入低于9V时断开负载，以防在低输入电压时系统失灵，并在起动时或充电系统出现故障时，减少系统向非关键负载提供宝贵的电流的机会；其次，LT1641在首次加电时逐渐升高输出电压，对负载实行软启动；第三，通过限流和定时断路器保护输出免受过载和短路影响。如果发生电流故障，断路器就以1至2Hz的速率自动重新尝试建立连接，可以设定保护电路上行线路保险丝的容限，让它在LT1641的下行线路出现电流故障时不熔化；最后，图2所示电路隔离出现在输入端的过压状态，同时提供箝位输出，以便负载电路在出现过压时能继续正常工作。在12V输入的通常情况下，LT1641将MOSFET的栅极充电至大约20V以充分提升MOSFET的电压，并向负载提供电源。27V齐纳二极管D1的两端分别连接栅极与地，但是在9至16V的工作电压范围内不起作用。当输入升高到超过16V时，LT1641继续给MOSFET的栅极充电，试图保持MOSFET完全接通。如果输入升得太高，齐纳二极管就会对MOSFET的栅极箝位，并将输出电压限制在大约24V。LT1641本身在其输入端能够处理高达100V的电压，而且不受栅极箝位动作的影响。栅极箝位电路比无源解决方案的箝位电路精确得多，而且简单地通过选择一个具有合适击穿电压的D1，就可以轻松调整栅极箝位电路以满足负载要求。图2所示电路在负载电流高达1A左右时工作得很好，但是就更高的负载电流而言，推荐使用图3所示电路来防止MOSFET过度消耗功率。如果...
