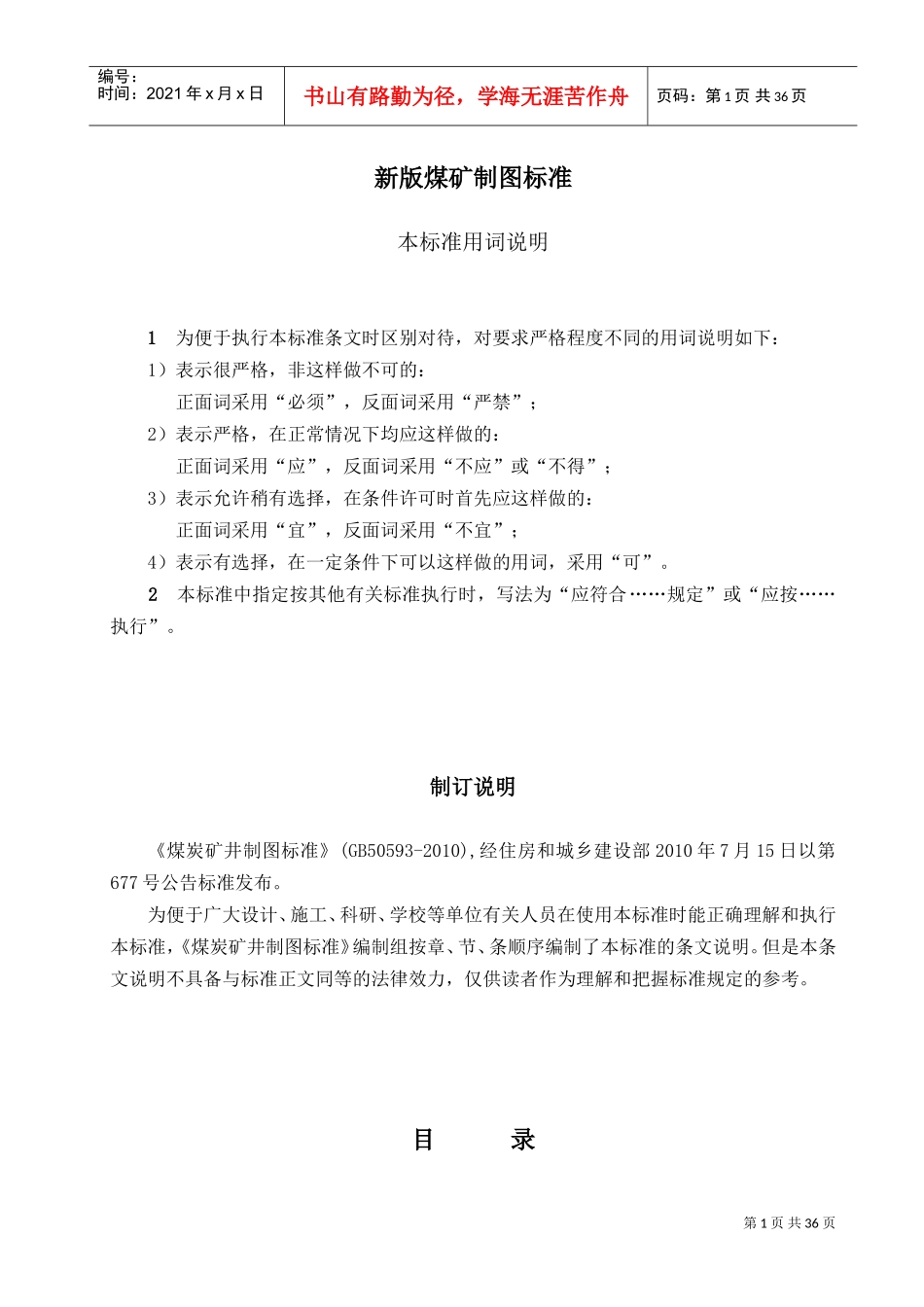

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页新版煤矿制图标准本标准用词说明1为便于执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”；2）表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”；3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”；4）表示有选择，在一定条件下可以这样做的用词，采用“可”。2本标准中指定按其他有关标准执行时，写法为“应符合……规定”或“应按……执行”。制订说明《煤炭矿井制图标准》(GB50593-2010),经住房和城乡建设部2010年7月15日以第677号公告标准发布。为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行本标准，《煤炭矿井制图标准》编制组按章、节、条顺序编制了本标准的条文说明。但是本条文说明不具备与标准正文同等的法律效力，仅供读者作为理解和把握标准规定的参考。目录第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页1总则......................................................................................................................................................32基本规定..................................................................................................................................................32.1图纸幅面...............................................................................................................................................32.2图框格式...............................................................................................................................................42.3标题栏...................................................................................................................................................52.4会签栏...................................................................................................................................................62.5比例...................................................................................................................................................62.6量的符号与计量单位...........................................................................................................................72.7图线...................................................................................................................................................82.8字体...................................................................................................................................................92.9其他要求.............................................................................................................................................103图例....................................................................................................................................................103.1一般规定.............................................................................................................................................103.2边界线.................................................................................................................................................113.3地质图例..............................................................................................................................................113.4剖切线...........................
