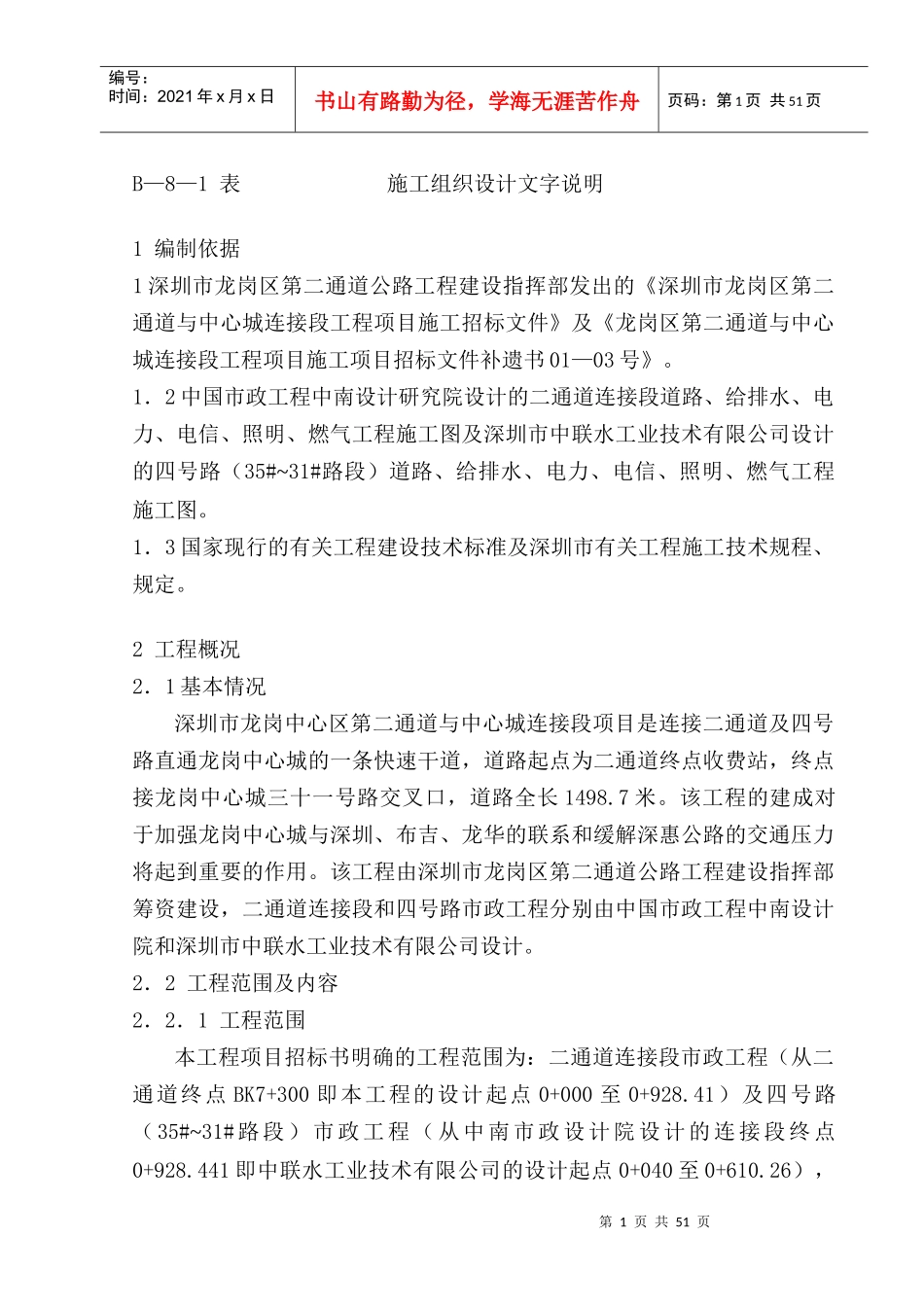

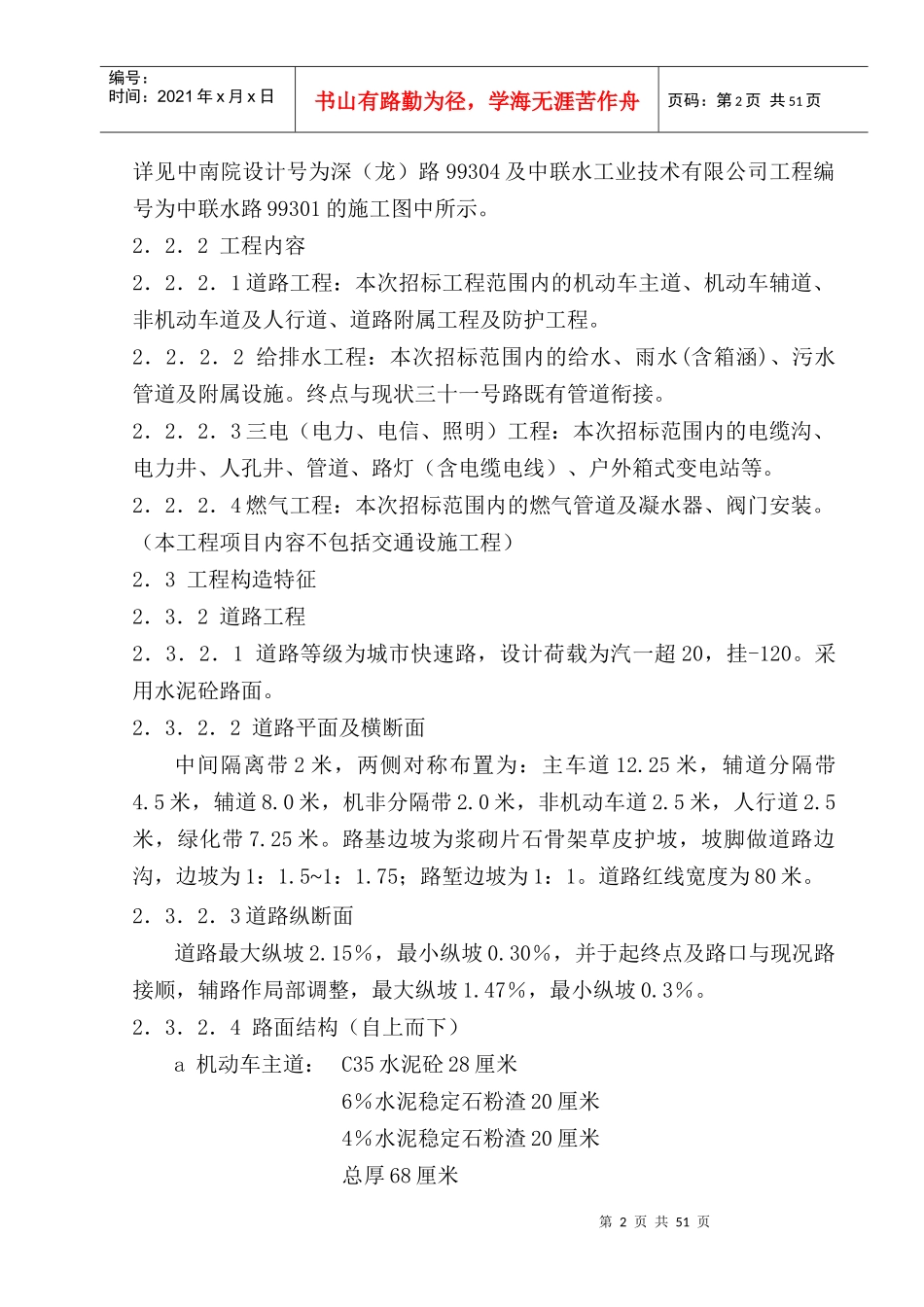

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页B—8—1表施工组织设计文字说明1编制依据1深圳市龙岗区第二通道公路工程建设指挥部发出的《深圳市龙岗区第二通道与中心城连接段工程项目施工招标文件》及《龙岗区第二通道与中心城连接段工程项目施工项目招标文件补遗书01—03号》。1．2中国市政工程中南设计研究院设计的二通道连接段道路、给排水、电力、电信、照明、燃气工程施工图及深圳市中联水工业技术有限公司设计的四号路（35#~31#路段）道路、给排水、电力、电信、照明、燃气工程施工图。1．3国家现行的有关工程建设技术标准及深圳市有关工程施工技术规程、规定。2工程概况2．1基本情况深圳市龙岗中心区第二通道与中心城连接段项目是连接二通道及四号路直通龙岗中心城的一条快速干道，道路起点为二通道终点收费站，终点接龙岗中心城三十一号路交叉口，道路全长1498.7米。该工程的建成对于加强龙岗中心城与深圳、布吉、龙华的联系和缓解深惠公路的交通压力将起到重要的作用。该工程由深圳市龙岗区第二通道公路工程建设指挥部筹资建设，二通道连接段和四号路市政工程分别由中国市政工程中南设计院和深圳市中联水工业技术有限公司设计。2．2工程范围及内容2．2．1工程范围本工程项目招标书明确的工程范围为：二通道连接段市政工程（从二通道终点BK7+300即本工程的设计起点0+000至0+928.41）及四号路（35#~31#路段）市政工程（从中南市政设计院设计的连接段终点0+928.441即中联水工业技术有限公司的设计起点0+040至0+610.26），第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页详见中南院设计号为深（龙）路99304及中联水工业技术有限公司工程编号为中联水路99301的施工图中所示。2．2．2工程内容2．2．2．1道路工程：本次招标工程范围内的机动车主道、机动车辅道、非机动车道及人行道、道路附属工程及防护工程。2．2．2．2给排水工程：本次招标范围内的给水、雨水(含箱涵)、污水管道及附属设施。终点与现状三十一号路既有管道衔接。2．2．2．3三电（电力、电信、照明）工程：本次招标范围内的电缆沟、电力井、人孔井、管道、路灯（含电缆电线）、户外箱式变电站等。2．2．2．4燃气工程：本次招标范围内的燃气管道及凝水器、阀门安装。（本工程项目内容不包括交通设施工程）2．3工程构造特征2．3．2道路工程2．3．2．1道路等级为城市快速路，设计荷载为汽一超20，挂-120。采用水泥砼路面。2．3．2．2道路平面及横断面中间隔离带2米，两侧对称布置为：主车道12.25米，辅道分隔带4.5米，辅道8.0米，机非分隔带2.0米，非机动车道2.5米，人行道2.5米，绿化带7.25米。路基边坡为浆砌片石骨架草皮护坡，坡脚做道路边沟，边坡为1：1.5~1：1.75；路堑边坡为1：1。道路红线宽度为80米。2．3．2．3道路纵断面道路最大纵坡2.15％，最小纵坡0.30％，并于起终点及路口与现况路接顺，辅路作局部调整，最大纵坡1.47％，最小纵坡0.3％。2．3．2．4路面结构（自上而下）a机动车主道：C35水泥砼28厘米6％水泥稳定石粉渣20厘米4％水泥稳定石粉渣20厘米总厚68厘米第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页b机动车辅道：C35水泥砼24厘米6％水泥稳定石粉渣20厘米4％水泥稳定石粉渣20厘米总厚64厘米（二通道连接段6%水泥稳定石粉渣表面回弹弯沉值不大于92，单位1/100mm，测量车为解放100；4%水泥稳定石粉渣表面回弹弯沉值不大于112，单位1/100mm，测量车为解放100。四号路段6%、4%水泥稳定石粉渣结构层两层回弹模量≥20Mpa。）c非机动车道及人行道：24.5厘米×24.5厘米×5厘米预制砼彩色方砖1：3水泥砂浆找平层2厘米4％水泥稳定石粉渣15厘米总厚22厘米2．3．2．5路基技术指标a机动车道土质路基：填方：路槽以下0~80cm范围内，密实度要求达到95%；80~150cm范围内，密实度要求达到93%；150~400cm范围内，密实度要求达到90%；深度大于400cm范围内，密实度要求达到87%；挖方：路槽以下0~30cm范围内，密实度要求达到93%；b非机动车道、人行道及绿化带土质路基：...
