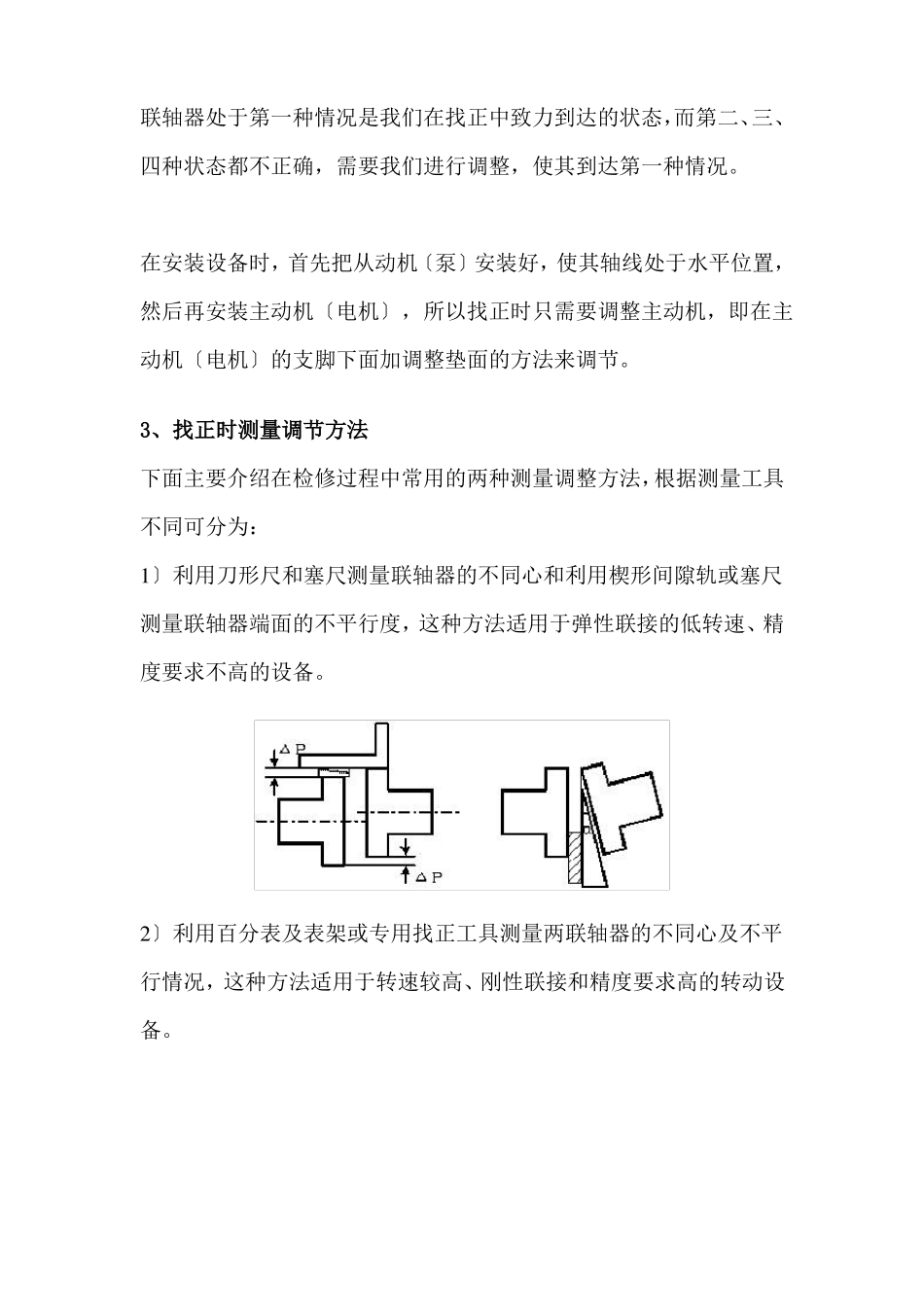

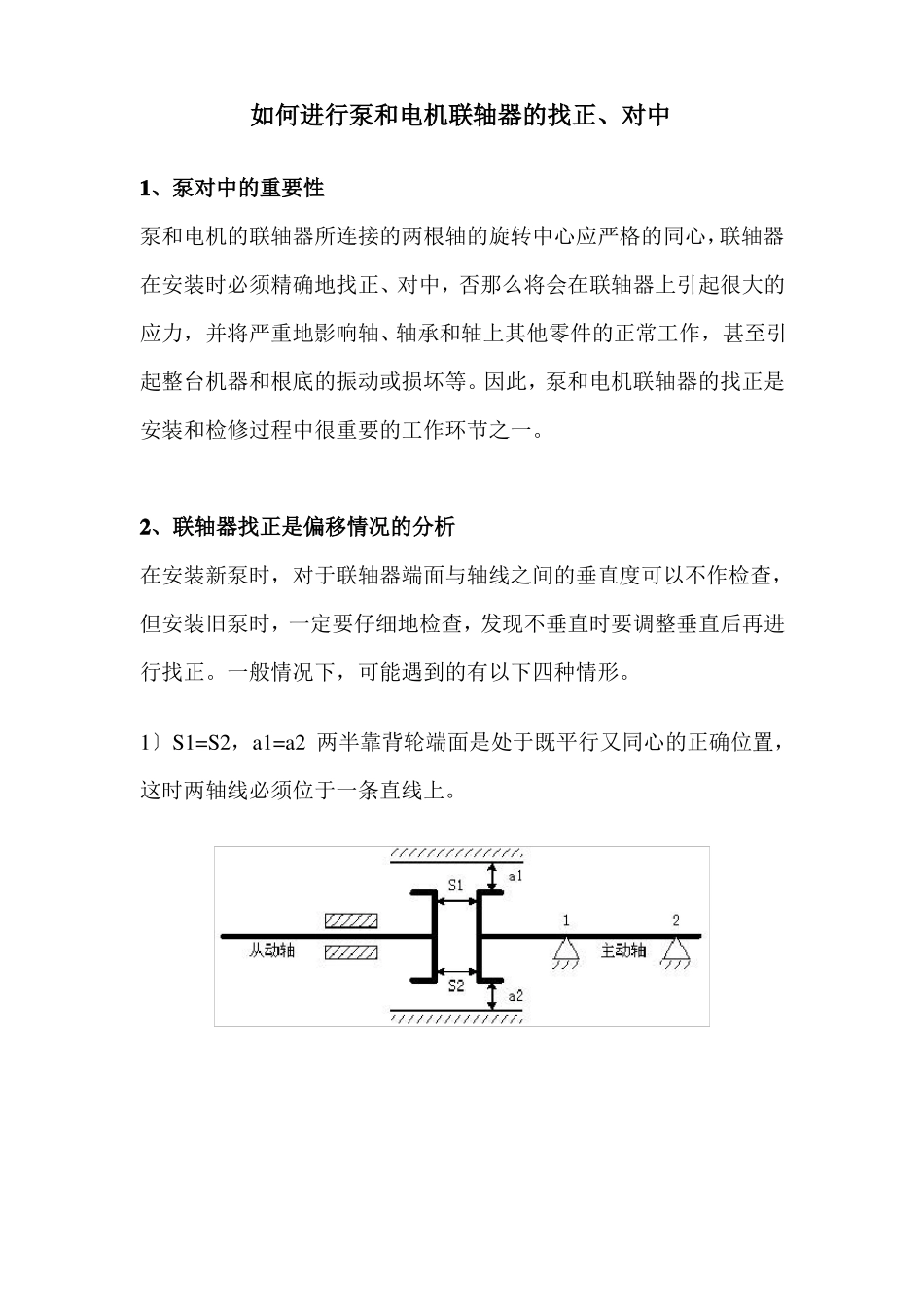

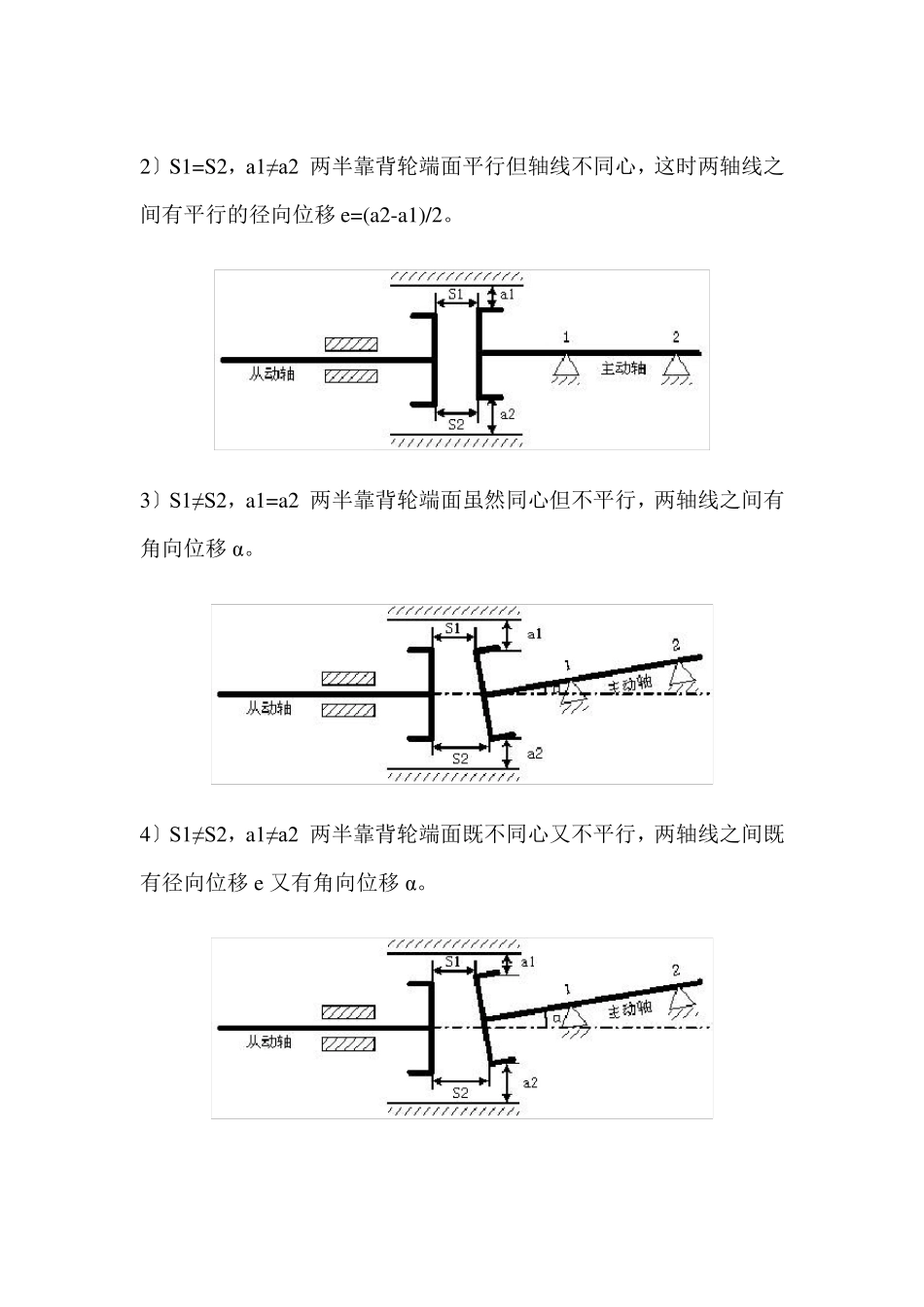

如何进行泵和电机联轴器的找正、对中1、泵对中的重要性泵和电机的联轴器所连接的两根轴的旋转中心应严格的同心,联轴器在安装时必须精确地找正、对中,否那么将会在联轴器上引起很大的应力,并将严重地影响轴、轴承和轴上其他零件的正常工作,甚至引起整台机器和根底的振动或损坏等。因此,泵和电机联轴器的找正是安装和检修过程中很重要的工作环节之一。2、联轴器找正是偏移情况的分析在安装新泵时,对于联轴器端面与轴线之间的垂直度可以不作检查,但安装旧泵时,一定要仔细地检查,发现不垂直时要调整垂直后再进行找正。一般情况下,可能遇到的有以下四种情形。1〕S1=S2,a1=a2两半靠背轮端面是处于既平行又同心的正确位置,这时两轴线必须位于一条直线上。2〕S1=S2,a1≠a2两半靠背轮端面平行但轴线不同心,这时两轴线之间有平行的径向位移e=(a2-a1)/2。3〕S1≠S2,a1=a2两半靠背轮端面虽然同心但不平行,两轴线之间有角向位移α。4〕S1≠S2,a1≠a2两半靠背轮端面既不同心又不平行,两轴线之间既有径向位移e又有角向位移α。联轴器处于第一种情况是我们在找正中致力到达的状态,而第二、三、四种状态都不正确,需要我们进行调整,使其到达第一种情况。在安装设备时,首先把从动机〔泵〕安装好,使其轴线处于水平位置,然后再安装主动机〔电机〕,所以找正时只需要调整主动机,即在主动机〔电机〕的支脚下面加调整垫面的方法来调节。3、找正时测量调节方法下面主要介绍在检修过程中常用的两种测量调整方法,根据测量工具不同可分为:1〕利用刀形尺和塞尺测量联轴器的不同心和利用楔形间隙轨或塞尺测量联轴器端面的不平行度,这种方法适用于弹性联接的低转速、精度要求不高的设备。2〕利用百分表及表架或专用找正工具测量两联轴器的不同心及不平行情况,这种方法适用于转速较高、刚性联接和精度要求高的转动设备。注意:1〕在用塞尺和刀形尺找正时,联轴器径向端面的外表上都应该平整、光滑、无锈、无毛刺。2〕为了看清刀形尺的光线,最好使用手电筒。3〕对于最终测量值,电机的地脚螺栓应是完全紧固,无一松动。4〕用专用工具找正时,作好同一记号,为防止测量数据误差加大,并应把靠背轮均分为4-8个点,以便取到精确的数据。5〕作好记录使找正的重要一环。加调整垫面时有以下方法:1〕直〔感〕观〔经验加、减垫〕因为在检修中,一些泵的找正并没有完全具备良好的条件和工具,在调整时,老师傅的经验会起到很大的作用〔每次加、减垫都应考虑电机螺栓的松紧状况及其余量〕。2〕计算法Ⅰ原始状态Ⅱ抬高ΔhⅢ调节后的轴心线〔1〕先消除联轴器的高差电机轴应向上用垫片抬高Δh,这是前支座A和后支座B应同时在座下加垫Δh。〔2〕消除联轴器的张口在A、B支座下分别增加不同厚度的垫片,B支座加的垫应比A支座的厚一些。总的调整垫片的厚度为:前支座A:Δh+AC;后支座B:Δh+BD。水泵联轴器找中心偏差标准〔单位:mm〕转速刚性弹性≥3000≤0.02≤0.04<3000≤0.04≤0.06<1500≤0.06≤0.08<750≤0.08≤0.10<500≤0.10≤0.15水泵联轴器的端面距离大型8-12mm中型6-8mm小型3-6mm公式用书上的,但是加减方向还是得自己脑袋清楚,一般来说,调整张口单动单个轴瓦调整,比拟容易想,上张下调,下张上调;迷糊的主要是一个转子上的两个轴瓦同时动调整张口,方向和单动一个轴瓦原那么相同。例如,只调整上张口,不管圆周中心。有些人会这样想:应该是近端减远端加啊!其实,如果按照这个想法做了,那么,毫无疑问,结果是上张口变成下张口。调整中心有一个根本原那么就是:远调面,近调圆!要看矛盾主要集中在端面还是圆周。矛盾集中在端面,调整离联轴器远的一端的轴瓦,这样调整后对圆周影响很小;矛盾在圆周,调整靠近联轴器的一端的轴瓦,对该联轴器的中心影响相对小。对转子另外一端的联轴器的端面的影响很小。总之还是要综合考虑!
