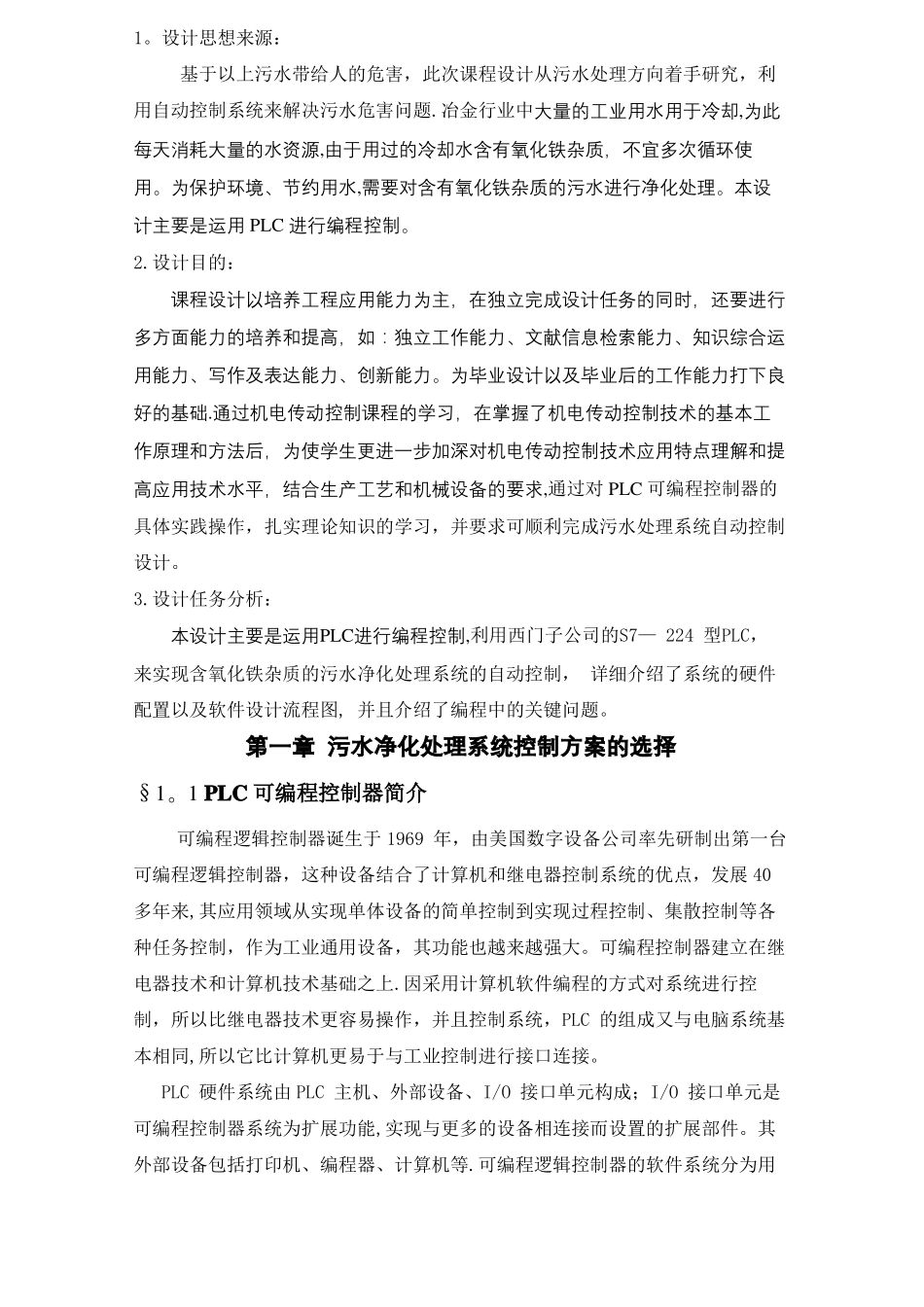

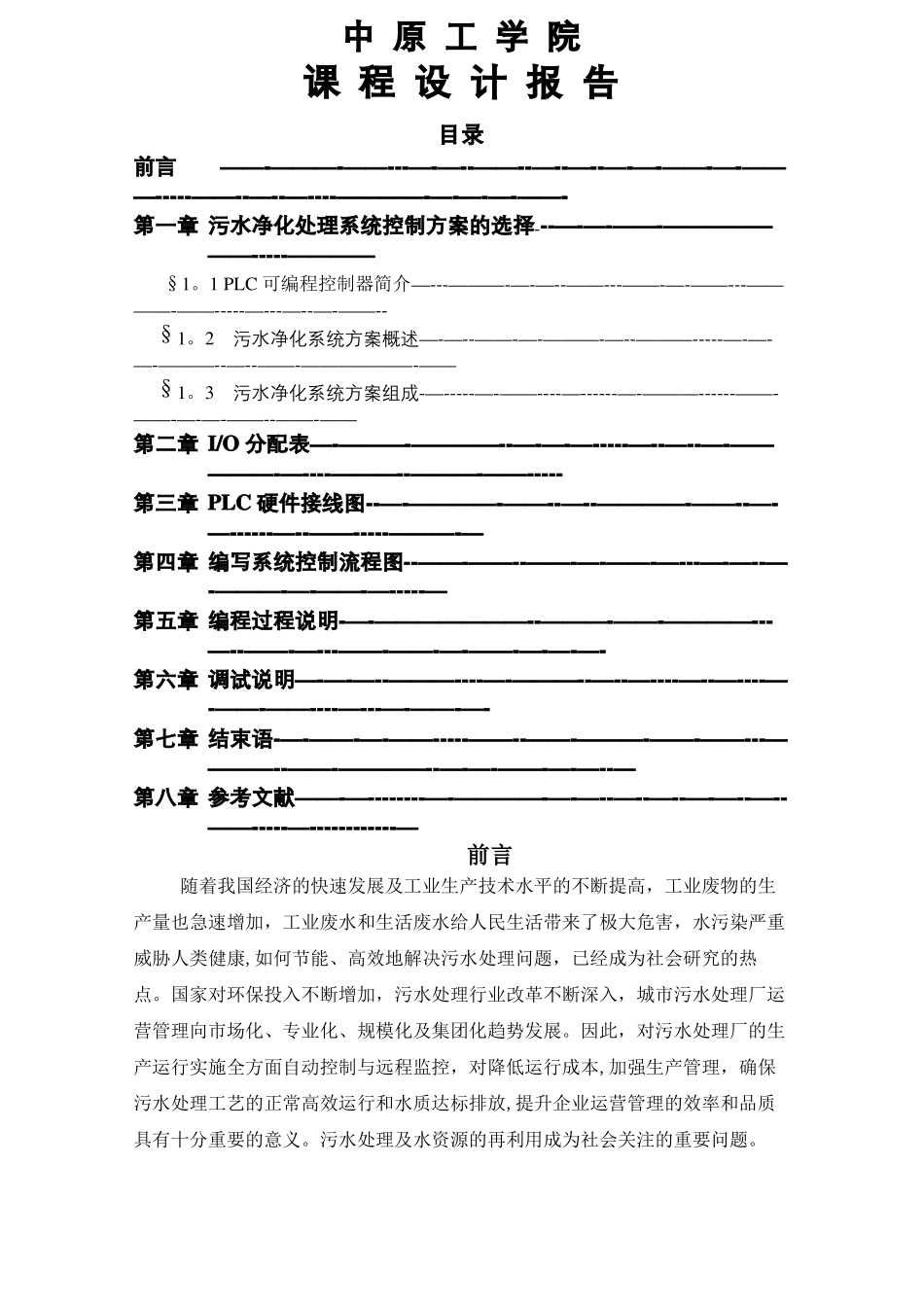

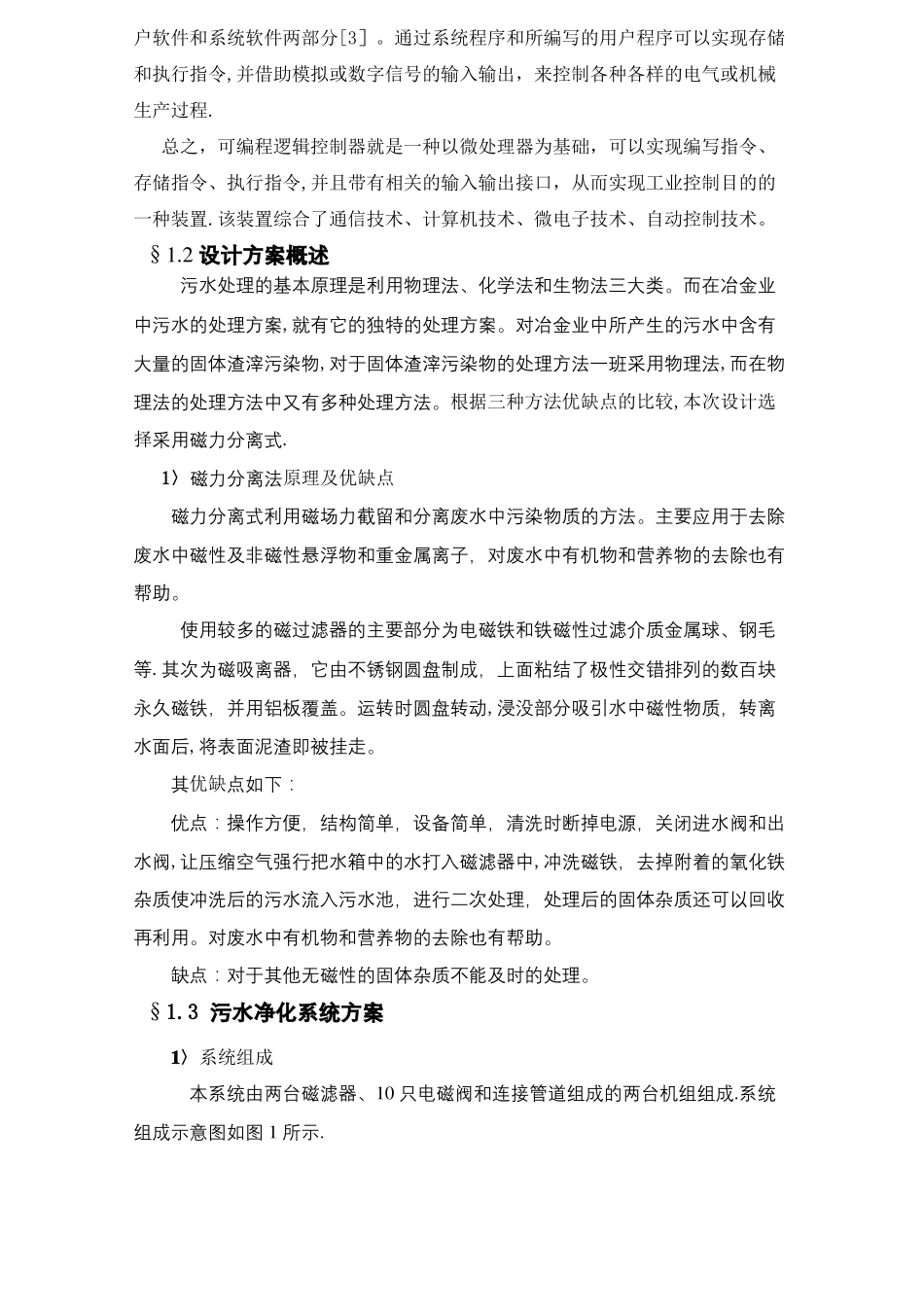

中原工学院课程设计报告目录前言——-———-——---—-—--——--—--—--—-—-——-—-———-----——--—--—----————-—-—-—-——-第一章污水净化处理系统控制方案的选择---—-—-——-———————-----————§1。1PLC可编程控制器简介—---———-—-—--——---——-—-——---————-——-----—---—--—-——--§1。2污水净化系统方案概述—-—--——-—-———-—--———-----—-—-—-———--—--——-——————-——§1。3污水净化系统方案组成-—-----—-——----—------—-———------——-——-—-—-——--——-——第二章I/O分配表—-———-————--—-—-—-----—--—--—-—————-—----———--———-——-----第三章PLC硬件接线图--—-————-——--—--————-——--—-—------—--——-----———-—第四章编写系统控制流程图--——-——--——-—-——-—---—-—--—-———-—-——-—-----—第五章编程过程说明-—-———————--———-——-————---—--——-—---——-——-—-——-—-—-—-第六章调试说明—-—-—--———----—-———--—--—----—--—----—-——-——----—---—-——-—-第七章结束语-—-——-—-——-----——--——-———-——-——---————--——-————--—-—-——-—-—--—第八章参考文献——-—--------—-————-—-—--—--—--—-—--—--——-----—------------—前言随着我国经济的快速发展及工业生产技术水平的不断提高，工业废物的生产量也急速增加，工业废水和生活废水给人民生活带来了极大危害，水污染严重威胁人类健康,如何节能、高效地解决污水处理问题，已经成为社会研究的热点。国家对环保投入不断增加，污水处理行业改革不断深入，城市污水处理厂运营管理向市场化、专业化、规模化及集团化趋势发展。因此，对污水处理厂的生产运行实施全方面自动控制与远程监控，对降低运行成本,加强生产管理，确保污水处理工艺的正常高效运行和水质达标排放,提升企业运营管理的效率和品质具有十分重要的意义。污水处理及水资源的再利用成为社会关注的重要问题。1。设计思想来源：基于以上污水带给人的危害，此次课程设计从污水处理方向着手研究，利用自动控制系统来解决污水危害问题.冶金行业中大量的工业用水用于冷却,为此每天消耗大量的水资源,由于用过的冷却水含有氧化铁杂质，不宜多次循环使用。为保护环境、节约用水,需要对含有氧化铁杂质的污水进行净化处理。本设计主要是运用PLC进行编程控制。2.设计目的：课程设计以培养工程应用能力为主，在独立完成设计任务的同时，还要进行多方面能力的培养和提高，如：独立工作能力、文献信息检索能力、知识综合运用能力、写作及表达能力、创新能力。为毕业设计以及毕业后的工作能力打下良好的基础.通过机电传动控制课程的学习，在掌握了机电传动控制技术的基本工作原理和方法后，为使学生更进一步加深对机电传动控制技术应用特点理解和提高应用技术水平，结合生产工艺和机械设备的要求,通过对PLC可编程控制器的具体实践操作，扎实理论知识的学习，并要求可顺利完成污水处理系统自动控制设计。3.设计任务分析：本设计主要是运用PLC进行编程控制,利用西门子公司的S7—224型PLC，来实现含氧化铁杂质的污水净化处理系统的自动控制，详细介绍了系统的硬件配置以及软件设计流程图,并且介绍了编程中的关键问题。第一章污水净化处理系统控制方案的选择§1。1PLC可编程控制器简介可编程逻辑控制器诞生于1969年，由美国数字设备公司率先研制出第一台可编程逻辑控制器，这种设备结合了计算机和继电器控制系统的优点，发展40多年来,其应用领域从实现单体设备的简单控制到实现过程控制、集散控制等各种任务控制，作为工业通用设备，其功能也越来越强大。可编程控制器建立在继电器技术和计算机技术基础之上.因采用计算机软件编程的方式对系统进行控制，所以比继电器技术更容易操作，并且控制系统，PLC的组成又与电脑系统基本相同,所以它比计算机更易于与工业控制进行接口连接。PLC硬件系统由PLC主机、外部设备、I/O接口单元构成；...
