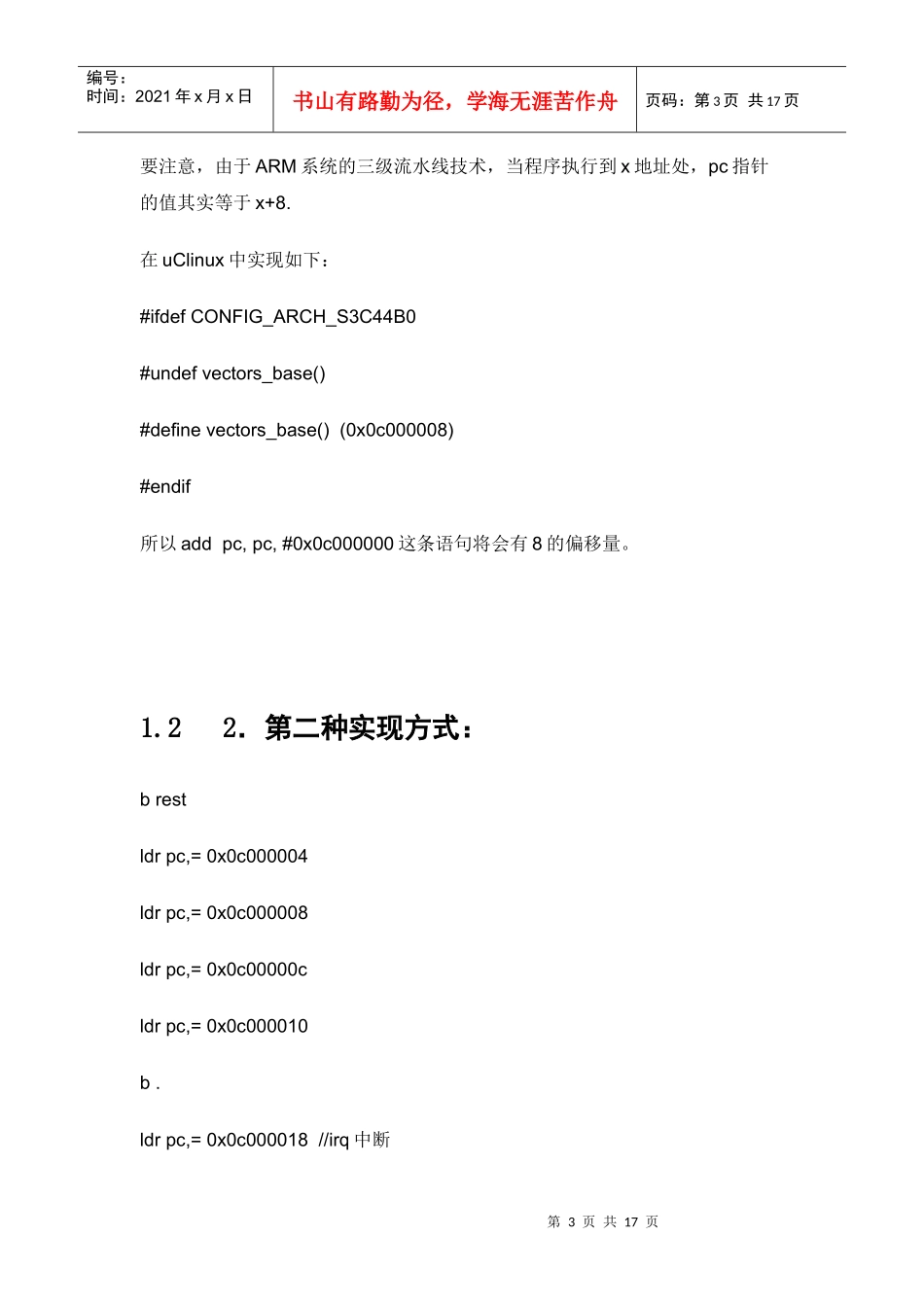

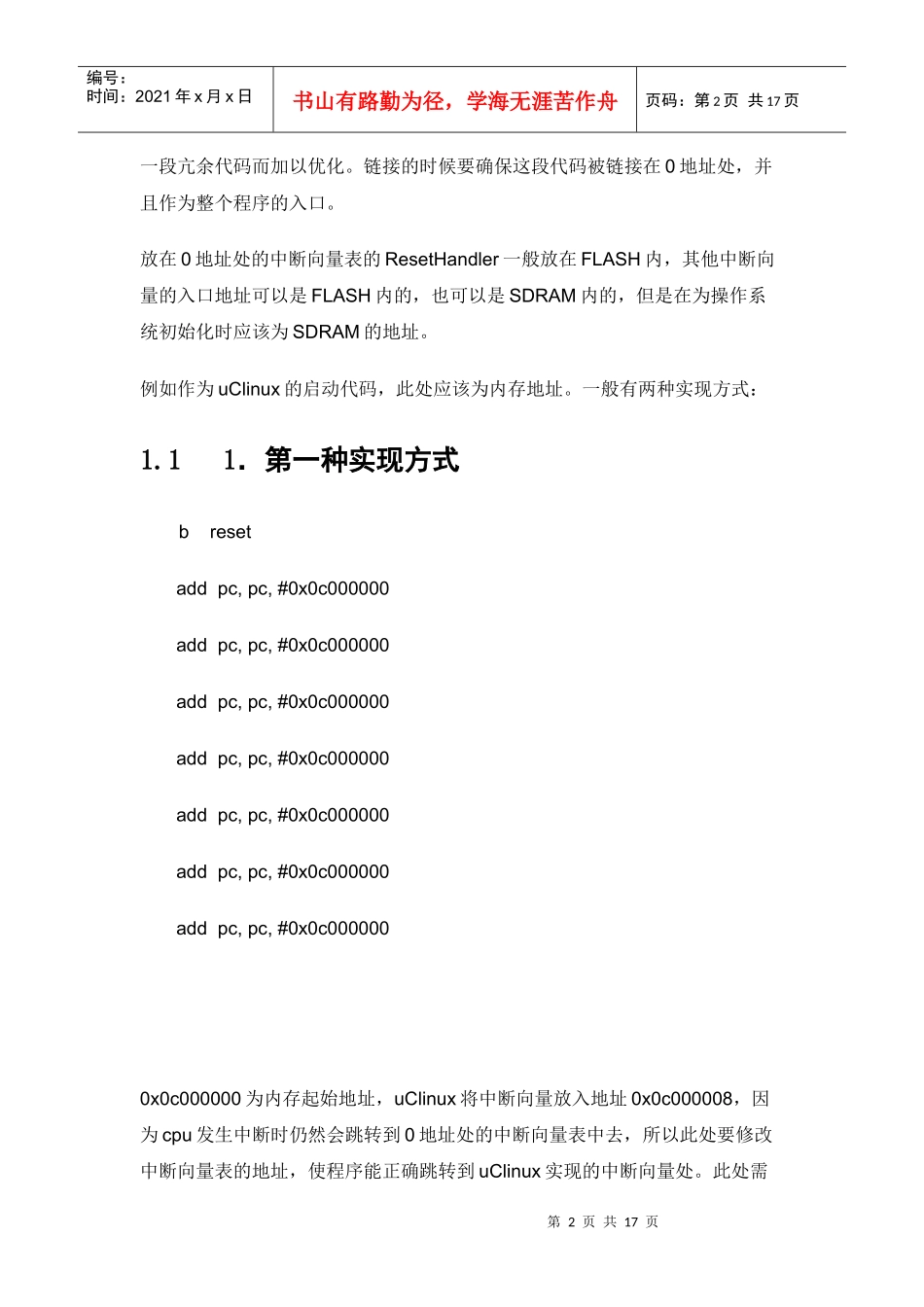

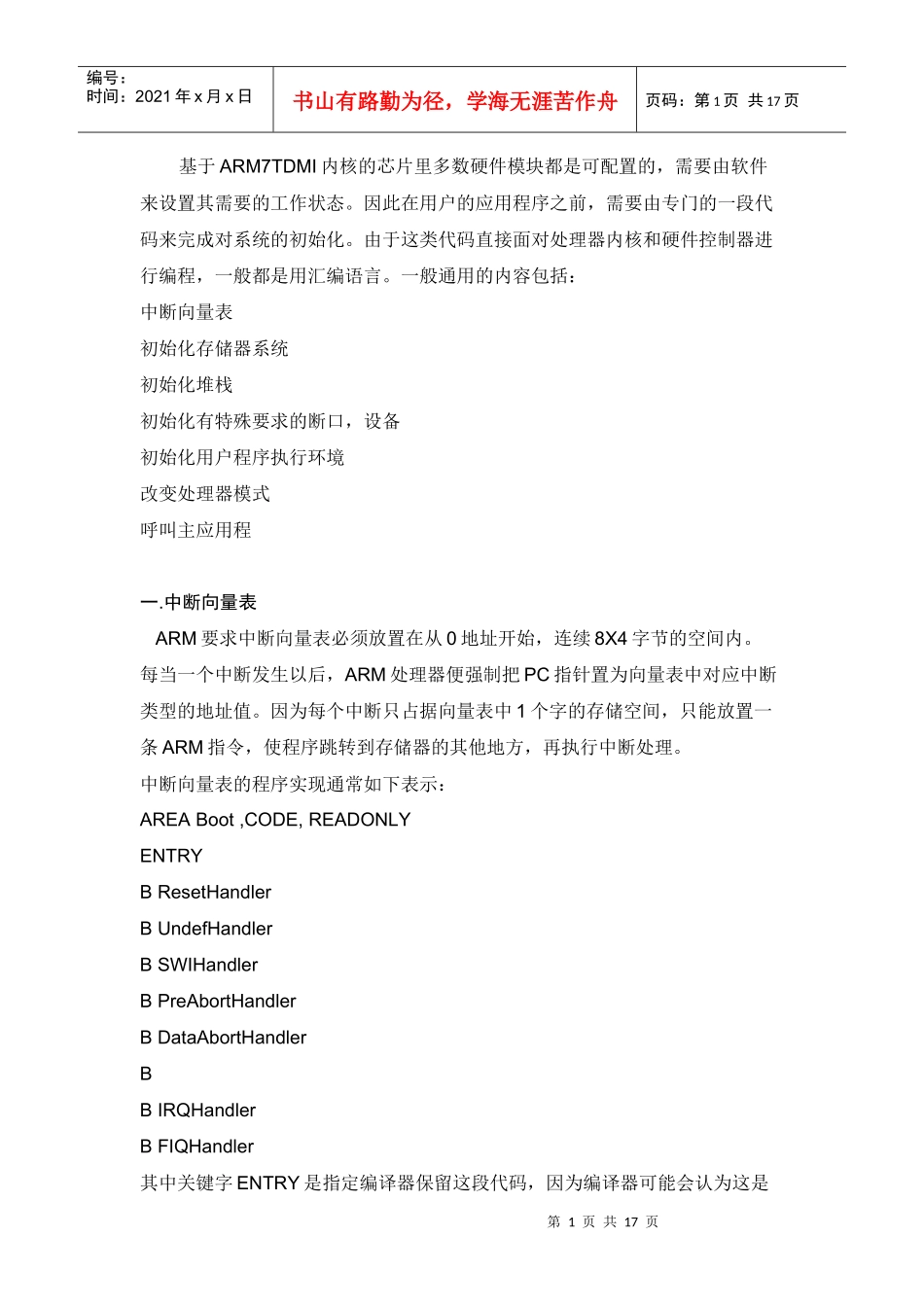

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页基于ARM7TDMI内核的芯片里多数硬件模块都是可配置的，需要由软件来设置其需要的工作状态。因此在用户的应用程序之前，需要由专门的一段代码来完成对系统的初始化。由于这类代码直接面对处理器内核和硬件控制器进行编程，一般都是用汇编语言。一般通用的内容包括：中断向量表初始化存储器系统初始化堆栈初始化有特殊要求的断口，设备初始化用户程序执行环境改变处理器模式呼叫主应用程一.中断向量表ARM要求中断向量表必须放置在从0地址开始，连续8X4字节的空间内。每当一个中断发生以后，ARM处理器便强制把PC指针置为向量表中对应中断类型的地址值。因为每个中断只占据向量表中1个字的存储空间，只能放置一条ARM指令，使程序跳转到存储器的其他地方，再执行中断处理。中断向量表的程序实现通常如下表示：AREABoot,CODE,READONLYENTRYBResetHandlerBUndefHandlerBSWIHandlerBPreAbortHandlerBDataAbortHandlerBBIRQHandlerBFIQHandler其中关键字ENTRY是指定编译器保留这段代码，因为编译器可能会认为这是第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页一段亢余代码而加以优化。链接的时候要确保这段代码被链接在0地址处，并且作为整个程序的入口。放在0地址处的中断向量表的ResetHandler一般放在FLASH内，其他中断向量的入口地址可以是FLASH内的，也可以是SDRAM内的，但是在为操作系统初始化时应该为SDRAM的地址。例如作为uClinux的启动代码，此处应该为内存地址。一般有两种实现方式：1.11．第一种实现方式bresetaddpc,pc,#0x0c000000addpc,pc,#0x0c000000addpc,pc,#0x0c000000addpc,pc,#0x0c000000addpc,pc,#0x0c000000addpc,pc,#0x0c000000addpc,pc,#0x0c0000000x0c000000为内存起始地址，uClinux将中断向量放入地址0x0c000008，因为cpu发生中断时仍然会跳转到0地址处的中断向量表中去，所以此处要修改中断向量表的地址，使程序能正确跳转到uClinux实现的中断向量处。此处需第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页要注意，由于ARM系统的三级流水线技术，当程序执行到x地址处，pc指针的值其实等于x+8.在uClinux中实现如下：#ifdefCONFIG_ARCH_S3C44B0#undefvectors_base()#definevectors_base()(0x0c000008)#endif所以addpc,pc,#0x0c000000这条语句将会有8的偏移量。1.22．第二种实现方式：brestldrpc,=0x0c000004ldrpc,=0x0c000008ldrpc,=0x0c00000cldrpc,=0x0c000010b.ldrpc,=0x0c000018//irq中断第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页ldrpc,=0x0c00001c但相应的linux源代码应作修改，这时uClinux中实现如下：#ifdefCONFIG_ARCH_S3C44B0#undefvectors_base()#definevectors_base()(0x0c000000)#endif即只要当发生中断时，cpu发生中断时跳转到0地址处的中断向量表中去，再这里能跳转到uClinux的vectors_base()地址处。ARM7有两种IRQ中断模式（1）.向量中断时0地址代码如下：其中从0x20开始处一定要按顺序放入ENTRYbResetHandler;0x00bHandlerUndef;0x04bHandlerSWI;0x08bHandlerPabort;0x0cbHandlerDabort;0x10b.;0x14第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页bHandlerIRQ;0x18bHandlerFIQ;0x1cldrpc,=HandlerEINT0;0x20ldrpc,=HandlerEINT1ldrpc,=HandlerEINT2ldrpc,=HandlerEINT3ldrpc,=HandlerEINT4567ldrpc,=HandlerTICK;0x34b.b.ldrpc,=HandlerZDMA0;0x40ldrpc,=HandlerZDMA1ldrpc,=HandlerBDMA0ldrpc,=HandlerBDMA1ldrpc,=HandlerWDTldrpc,=HandlerUERR01;0x54b.b.第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页ldrpc,=HandlerTIMER0;0x60ldrpc,=HandlerTIMER1ldrpc,=HandlerTIMER2ldrpc,=HandlerTIMER3ldrpc,=HandlerTIMER4ldrpc,=HandlerTIMER5;0x74b.b.ldrpc,=HandlerURXD0;0x80ldrpc,=HandlerURXD...
