数控机床仿真实验报告书VIP免费

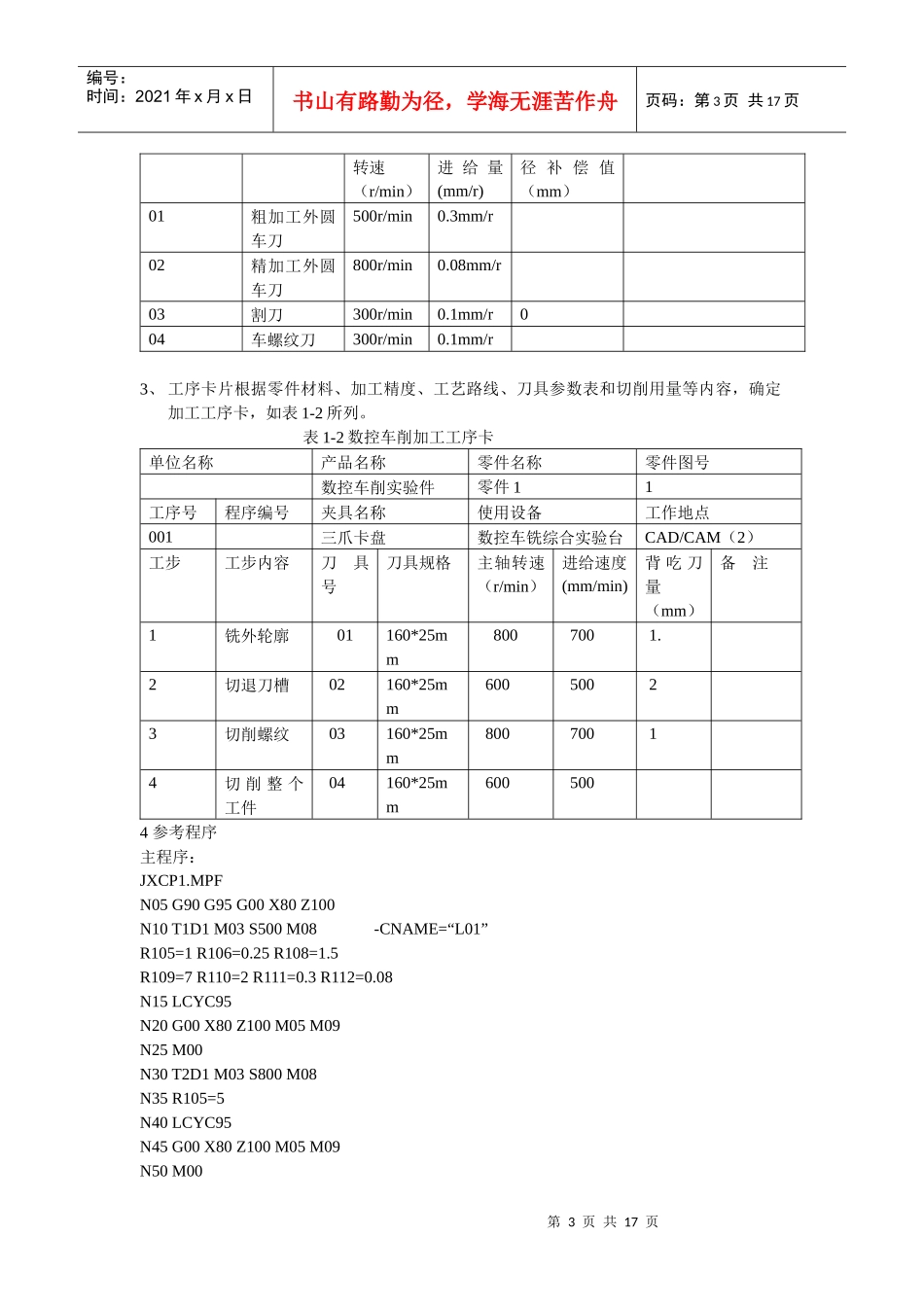

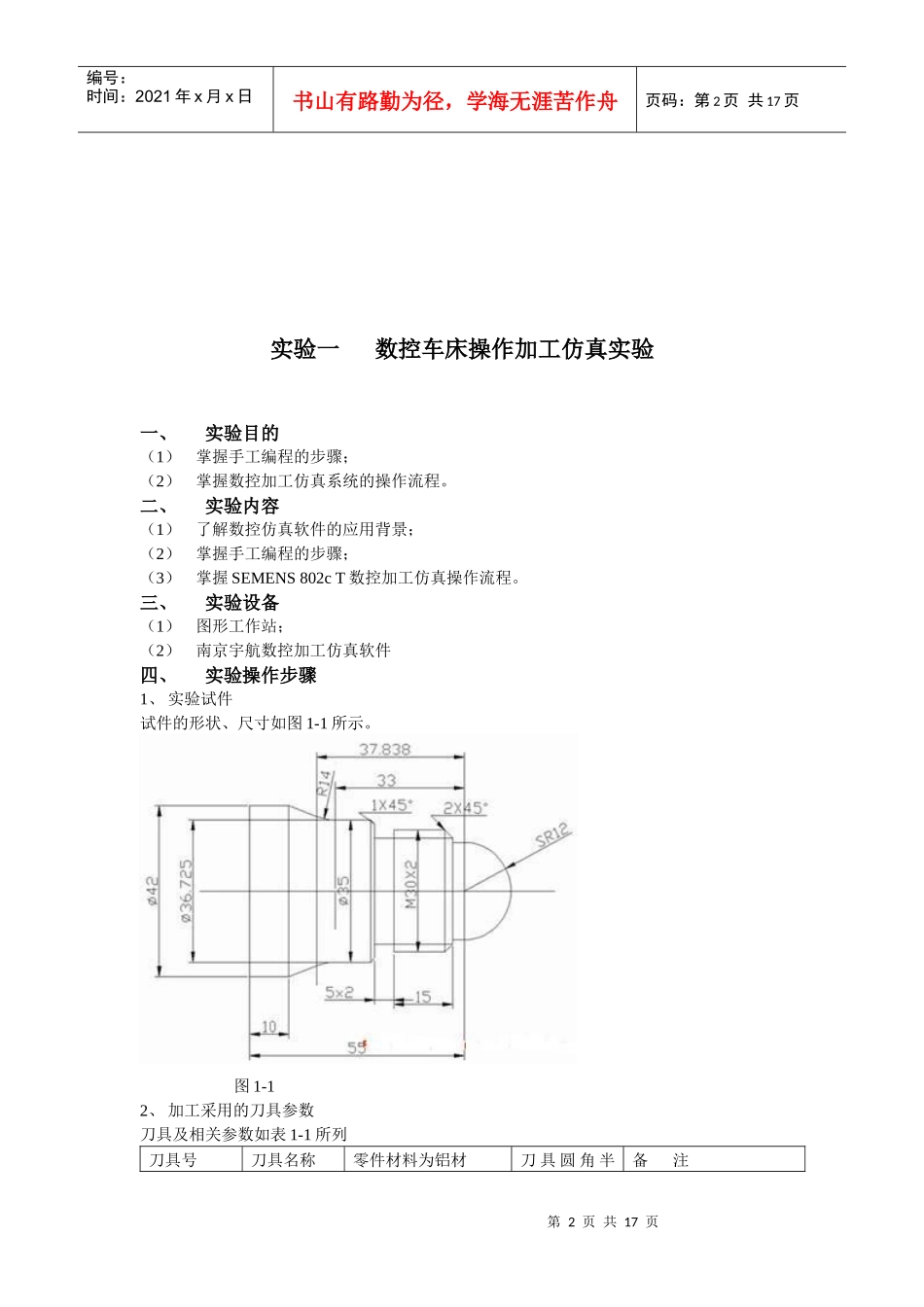

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页数控机床仿真实验报告班级：姓名：学号：指导老师：实验日期：第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页实验一数控车床操作加工仿真实验一、实验目的（1）掌握手工编程的步骤；（2）掌握数控加工仿真系统的操作流程。二、实验内容（1）了解数控仿真软件的应用背景；（2）掌握手工编程的步骤；（3）掌握SEMENS802cT数控加工仿真操作流程。三、实验设备（1）图形工作站；（2）南京宇航数控加工仿真软件四、实验操作步骤1、实验试件试件的形状、尺寸如图1-1所示。图1-12、加工采用的刀具参数刀具及相关参数如表1-1所列刀具号刀具名称零件材料为铝材刀具圆角半备注第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页径补偿值（mm）转速（r/min）进给量(mm/r)01粗加工外圆车刀500r/min0.3mm/r02精加工外圆车刀800r/min0.08mm/r03割刀300r/min0.1mm/r004车螺纹刀300r/min0.1mm/r3、工序卡片根据零件材料、加工精度、工艺路线、刀具参数表和切削用量等内容，确定加工工序卡，如表1-2所列。表1-2数控车削加工工序卡单位名称产品名称零件名称零件图号数控车削实验件零件11工序号程序编号夹具名称使用设备工作地点001三爪卡盘数控车铣综合实验台CAD/CAM（2）工步工步内容刀具号刀具规格主轴转速（r/min）进给速度(mm/min)背吃刀量（mm）备注1铣外轮廓01160*25mm8007001.2切退刀槽02160*25mm60050023切削螺纹03160*25mm80070014切削整个工件04160*25mm6005004参考程序主程序：JXCP1.MPFN05G90G95G00X80Z100N10T1D1M03S500M08-CNAME=“L01”R105=1R106=0.25R108=1.5R109=7R110=2R111=0.3R112=0.08N15LCYC95N20G00X80Z100M05M09N25M00N30T2D1M03S800M08N35R105=5N40LCYC95N45G00X80Z100M05M09N50M00第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页N55T3D1M03S300M08N60G00X37Z-23N65G01X26F0.1N70G01X37N75G01Z-22N80G01X25.8N85G01Z-23N90G01X37N95G00X80Z100M05M09N100M00N105T4D1M03S300M08R100=29.8R101=-3R102=29.8R103=-18R104=2R105=1R106=0.1R109=4R110=2R111=1.24R112=0R113=5R114=1N110LCYC97N115G00X80Z100M05M09N120M00N125T3D1M03S300M08N130G00X45Z-60N135G01X0F0.1N140G00X80Z100M05M09N145M02子程序L01.SPFN05G01X0Z12N10G03X24Z0CR=12N15G01Z-3N20G01X25.8N25G01X29.8Z－5N30G01Z－23N35G01X33N40G01X35Z－24N45G01Z－33N50G02X36.725Z－37.838CR=14N55G01X42Z－45N60G01Z－60N65G01X45N70M175数控加工仿真系统中的操作步骤第一，返回机参考点第二，设置毛坯尺寸第三，装夹刀具第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页第四，对刀第五，新建主程序及其子程序6加工视窗第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页Yhcnc输出信息消息模式2011-12-1318:11进入YHCNC-SIEMENS802Se2011-12-1318:12SIEMENS802Se:Ref2011-12-1318:12Z回到参考点2011-12-1318:12X回到参考点2011-12-1318:14SIEMENS802Se:Jog2011-12-1318:22SIEMENS802Se:MDA2011-12-1318:23SIEMENS802Se:Jog2011-12-1318:23SIEMENS802Se:MDA2011-12-1318:23小心碰刀！2011-12-1318:24SIEMENS802Se:Jog2011-12-1318:24SIEMENS802Se:MDA第7页共17页第6页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共17页2011-12-1318:24请切换到JOG模式!2011-12-1318:24SIEMENS802Se:Jog2011-12-1318:24SIEMENS802Se:Jog2011-12-1318:25SIEMENS802Se:MDA2011-12-1318:25请切换到JOG模式!2011-12-1318:37非JOG方式!2011-12-1319:10请切换到JOG模式!2011-12-1319:10SIEMENS802Se:Jog2011-12-1319:11SIEMENS802Se:MDA2011-12-1319:11SIEMENS802Se:Jog2011-12-1319:11SIEMENS802Se:MDA2011-12-1319:12SIEMENS802Se:Jog2011-12-1319:12SIEMENS802Se:Jog...
