明洞施工隧道工程施工方案VIP免费

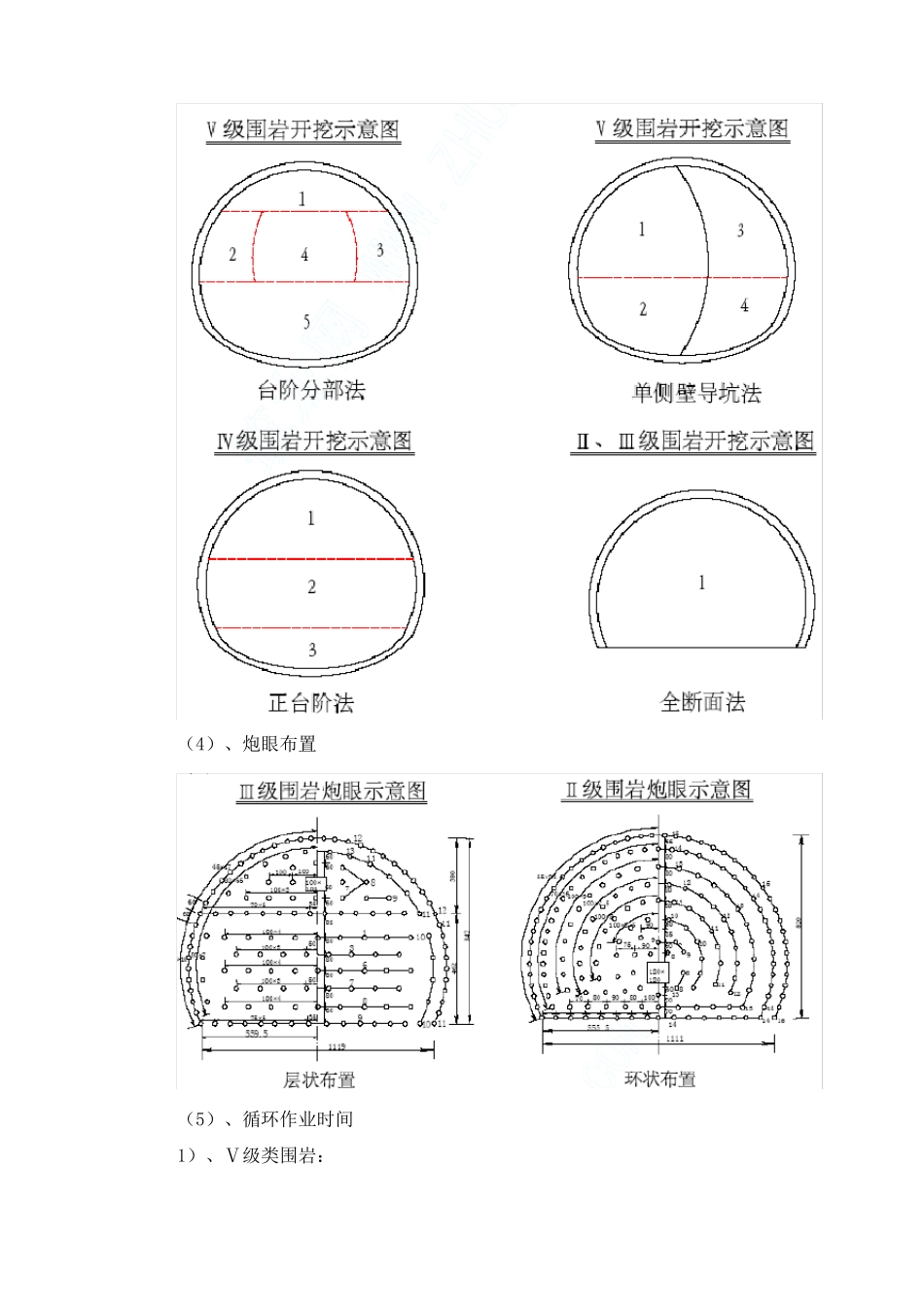

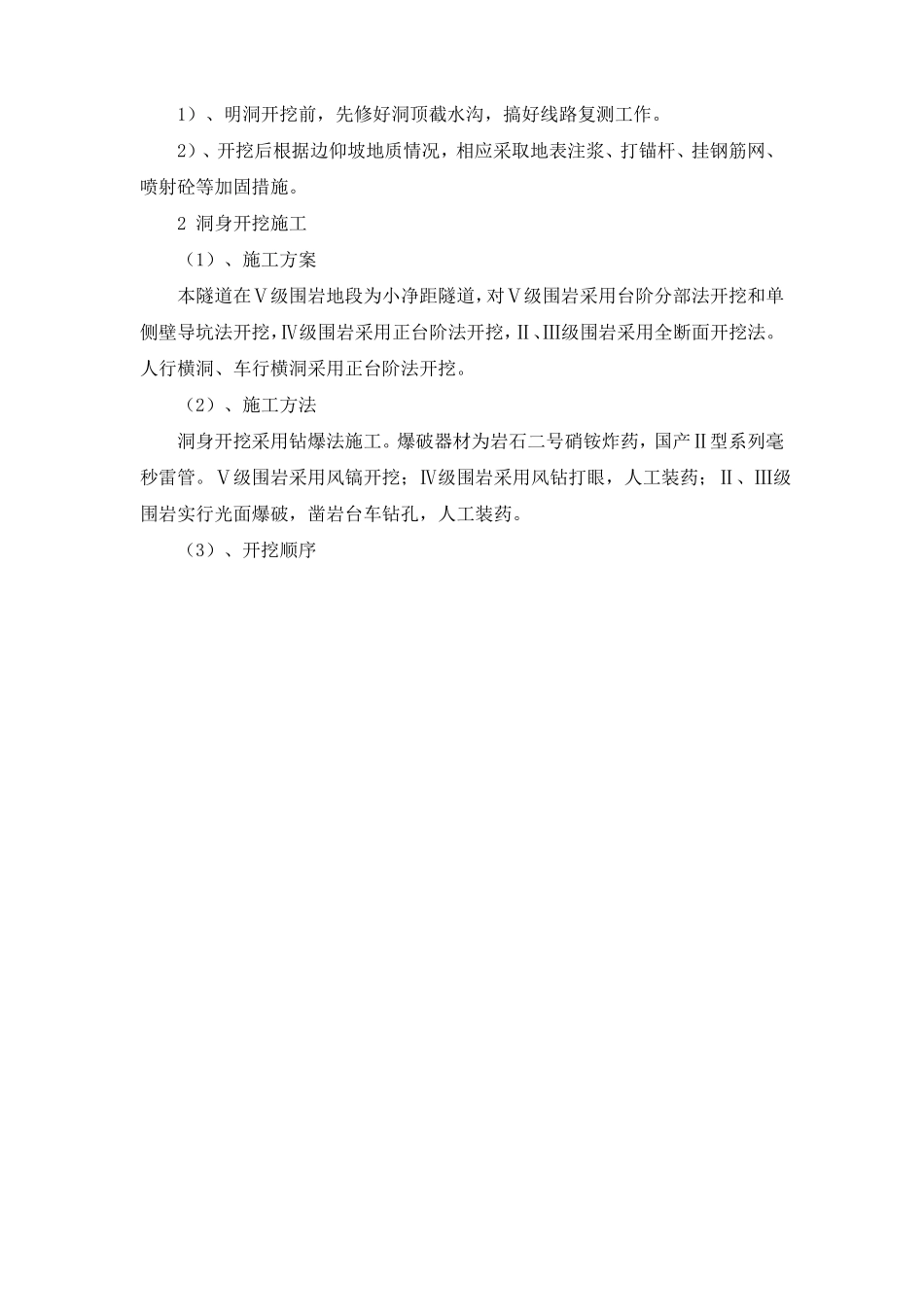

明洞施工隧道工程施工方案1明洞施工（1）、施工方案明挖法施工，边仰坡采用锚喷支护。（2）、施工方法采用明挖法，挖掘机配合人工开挖，自卸汽车运输。边仰坡采用边开挖边锚喷支护的方法。（3）、工艺流程（4）、技术措施1）、明洞开挖前，先修好洞顶截水沟，搞好线路复测工作。2）、开挖后根据边仰坡地质情况，相应采取地表注浆、打锚杆、挂钢筋网、喷射砼等加固措施。2洞身开挖施工（1）、施工方案本隧道在Ⅴ级围岩地段为小净距隧道，对Ⅴ级围岩采用台阶分部法开挖和单侧壁导坑法开挖，Ⅳ级围岩采用正台阶法开挖，Ⅱ、Ⅲ级围岩采用全断面开挖法。人行横洞、车行横洞采用正台阶法开挖。（2）、施工方法洞身开挖采用钻爆法施工。爆破器材为岩石二号硝铵炸药，国产Ⅱ型系列毫秒雷管。Ⅴ级围岩采用风镐开挖；Ⅳ级围岩采用风钻打眼，人工装药；Ⅱ、Ⅲ级围岩实行光面爆破，凿岩台车钻孔，人工装药。（3）、开挖顺序（4）、炮眼布置（5）、循环作业时间1）、Ⅴ级类围岩：开挖作业循环时间（时间单位：min）2）、IV级围岩：开挖作业循环时间图（时间单位：min）3）、Ⅲ级围岩开挖作业循环时间图（时间单位：min）4）、Ⅱ级围岩开挖作业循环时间图（时间单位：min）（6）、工艺流程二次衬砌开挖平台车就位复喷砼锚杆施作、挂网、钢拱架测量布眼出碴钻眼初喷砼装药连线爆破通风排烟找顶（7）、技术措施1）、钻爆开挖前，根据工程地质条件、开挖断面、开挖方法、掘进循环进尺、爆破对围岩及构造物振动速度要求、钻眼机具和爆破材料进行钻爆设计。在施工中通过对炮痕保存率、炮眼利用率、装药量、残眼深度、抛碴距离、块度等数据进行分析，不断修改爆破设计，选择合理的钻爆参数。2）、由测量人员严格按隧道设计轮廓和钻爆设计图在开挖作业面上精确画定轮廓线和钻眼位置。3）、钻孔时对位准确，并掌握好方向，尤其要使周边孔钻孔做到平顺、整齐。4）、周边眼采用小直径乳化炸药卷，以提高周边眼光爆效果。5）、起爆时，严格按爆破设计分段。引爆雷管采用8号工业火雷管。6）、严格按爆破设计装药结构进行装药，提高装药质量，做好炮眼的堵塞。7）、装药、联网完成后进行全面检查，确认无误后方可起爆。3施工支护（1）、湿喷砼1）、施工方案：人工配合机械施工。2）、施工方法：首先在开挖后及时进行初喷砼，初喷砼厚5cm。然后施作小导管、锚杆、挂网，再次喷射砼，每次喷射厚度2～4cm，直至达到设计要求厚度。喷射砼顺序为自下而上、以不断旋转的方式逐层喷射。3）、工艺流程细骨料（2）、锚杆、挂网施工1）、施工方案：人工配合机械加工，人工施作。2）、施工方法：锚杆：采用手风钻钻孔，钻至设计深度后，用高压风吹孔，用牛角泵向孔内灌入孔深2/3的水泥砂浆，打入锚杆。若孔口砂浆不满，则用泵补灌，最后用砂浆将孔口抹平。挂网：先制成2×2米的钢筋网片，运至现场后将其焊接在锚杆端上，网片力求紧贴在初喷砼面上。挂网后及时复喷砼。（3）、钢拱架Ⅴ、Ⅳ级围岩地段设计有工字钢支撑及格栅钢架支撑。1）、施工方案：人工配合机械加工，人工施作。2）、施工方法：钢拱架的制作：钢拱架在钢筋棚内集中制作。钢拱架的安装：在初喷砼及挂钢筋网后进行安装。安装时拱架与拱架之间纵向用Φ20钢筋焊接连接，有超前小导管的地段，钢拱架与小导管的钢管端头焊接成整体，使其与锚杆、钢筋网、喷射砼构成联合支护体系。外加剂水水泥搅拌机喷射机喷头粗骨料压缩空气速凝剂3）、工艺流程施钢架制作试测量定位现场准备安装复喷混凝土工准备（4）、技术措施1）、砂浆锚杆钻孔时，钻孔直径大于锚杆直径15mm，控制孔位偏差小于±15cm，孔深误差±5cm；2）、孔内注浆前先用高压风清除孔内积水、粉碴等杂物。3）、注浆用砂采用1.5mm的方孔筛过筛。4）、注浆压力控制在0.4Mpa以内。注浆时将注浆管插入孔底，随着浆液的注入逐渐拔出注浆管，直到孔口有浆液流出为止。5)、每隔100根锚杆随机抽样三根，作拉拔试验，以了解锚杆的锚固质量。6）、钢拱架安装前，由测量人员准确测定出隧道中线，确定高程，然后再测定其横向位置；安装位置的允许偏差按以下控制：距隧道中线位置支距不大于3cm，垂直度5%，前后两榀间距...
