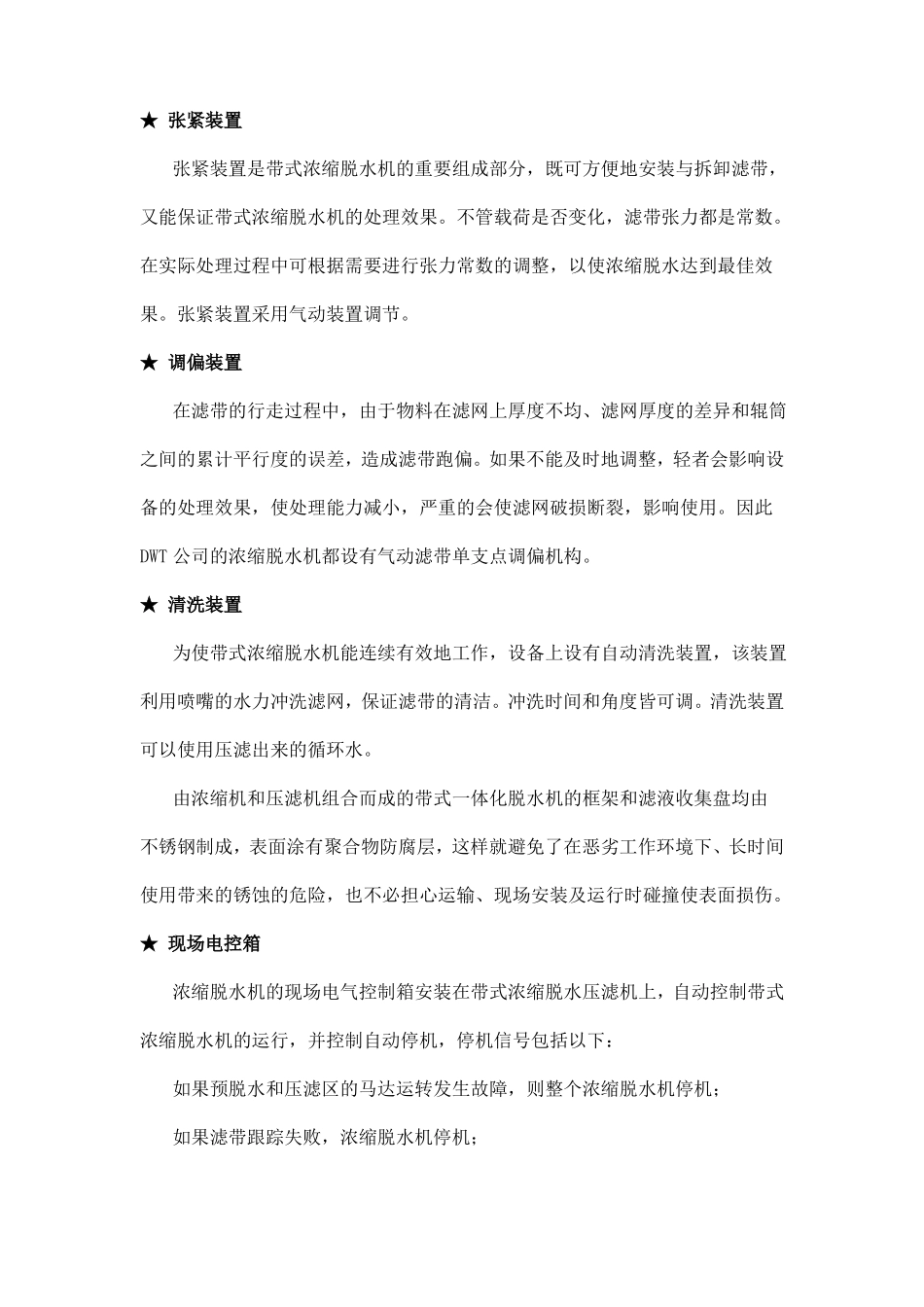

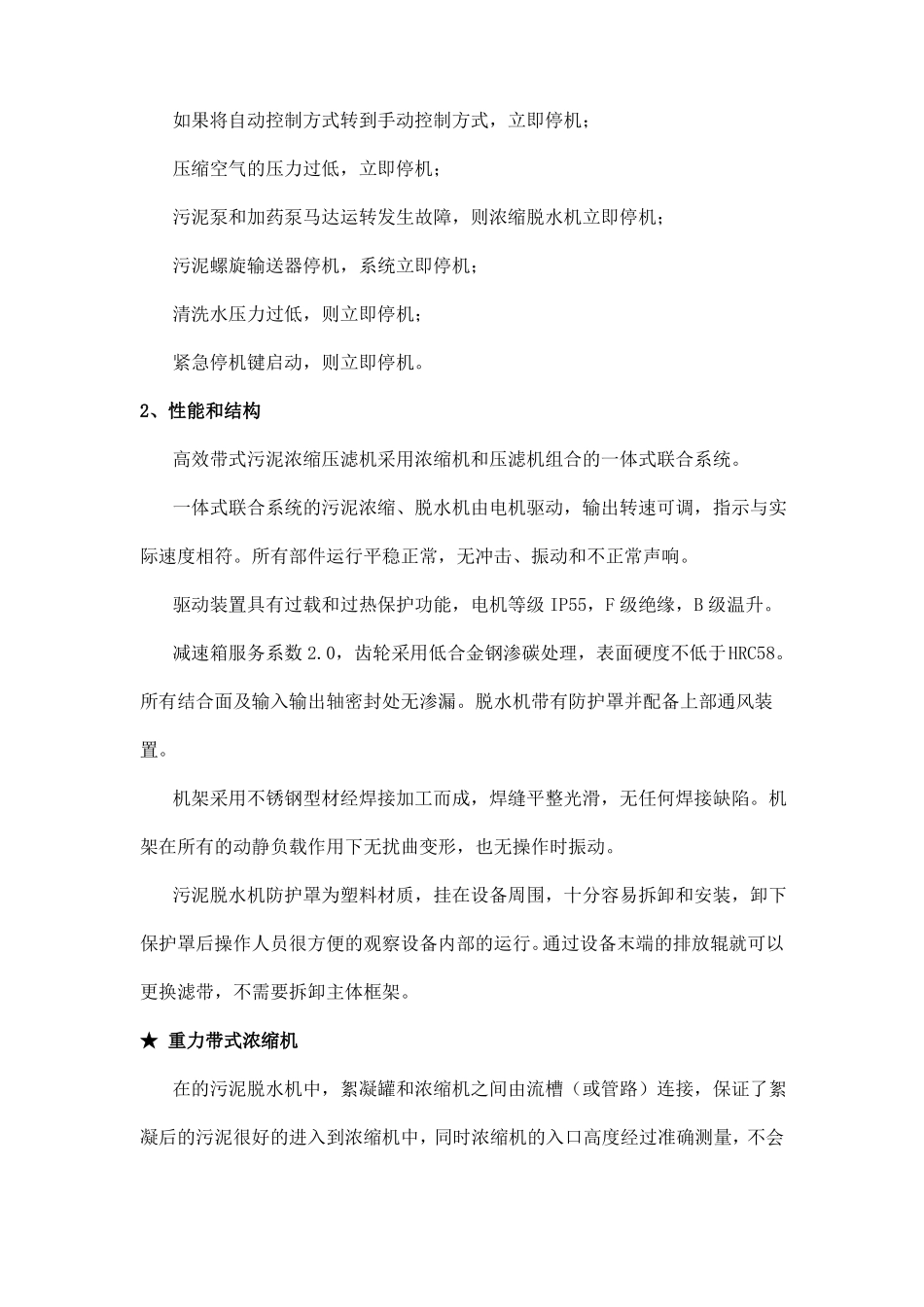

十二)、带式浓缩脱水机1、设备描述高效带式污泥浓缩压滤一体机主要由以下七个系统组成:重力脱水段(污泥浓缩装置)、预压脱水段、压榨脱水段、张紧装置、调偏装置、清洗装置、现场电控柜,具体描述如下:★重力脱水段(污泥浓缩装置)重力脱水段的主要作用是脱去物料中的自由水,使物料的流动性减小,为下步压滤做准备。其结构在设计上分为两层。经过絮凝预处理后的物料,首先进入第一层重力脱水段,在物料自身重力的作用下脱去大量的自由水,滤布表面剩余稀泥经过翻转机构进入到第二层重力脱水段,进行再次重力脱水,使物料变成半固态。★预压脱水段预压脱水段是由若干个直径相同的辊筒组成,上下两层排列的辊筒分别托住上下两条滤网,下层辊筒是固定的,上层辊筒可以是固定的,也可以作成可调的。这样就可通过调节上层辊的高度,来调节上下滤网之间所形成的“楔形”空间的角度的大小,对不同的物料施加不同的压力为压榨脱水作好准备。★压榨脱水段压榨脱水段是由若干个不同直径的辊筒组成,两条滤带呈S形依次环绕于辊筒之间,辊筒的直径由大逐渐变小,形成一定的压力梯度,使物料所受的压强由小逐渐加大。这样,经过预压脱水后的物料,在挤压力和剪切力的作用下,达到逐步脱水的目的,最后形成泥饼然后排掉。★张紧装置张紧装置是带式浓缩脱水机的重要组成部分,既可方便地安装与拆卸滤带,又能保证带式浓缩脱水机的处理效果。不管载荷是否变化,滤带张力都是常数。在实际处理过程中可根据需要进行张力常数的调整,以使浓缩脱水达到最佳效果。张紧装置采用气动装置调节。★调偏装置在滤带的行走过程中,由于物料在滤网上厚度不均、滤网厚度的差异和辊筒之间的累计平行度的误差,造成滤带跑偏。如果不能及时地调整,轻者会影响设备的处理效果,使处理能力减小,严重的会使滤网破损断裂,影响使用。因此DWT公司的浓缩脱水机都设有气动滤带单支点调偏机构。★清洗装置为使带式浓缩脱水机能连续有效地工作,设备上设有自动清洗装置,该装置利用喷嘴的水力冲洗滤网,保证滤带的清洁。冲洗时间和角度皆可调。清洗装置可以使用压滤出来的循环水。由浓缩机和压滤机组合而成的带式一体化脱水机的框架和滤液收集盘均由不锈钢制成,表面涂有聚合物防腐层,这样就避免了在恶劣工作环境下、长时间使用带来的锈蚀的危险,也不必担心运输、现场安装及运行时碰撞使表面损伤。★现场电控箱浓缩脱水机的现场电气控制箱安装在带式浓缩脱水压滤机上,自动控制带式浓缩脱水机的运行,并控制自动停机,停机信号包括以下:如果预脱水和压滤区的马达运转发生故障,则整个浓缩脱水机停机;如果滤带跟踪失败,浓缩脱水机停机;如果将自动控制方式转到手动控制方式,立即停机;压缩空气的压力过低,立即停机;污泥泵和加药泵马达运转发生故障,则浓缩脱水机立即停机;污泥螺旋输送器停机,系统立即停机;清洗水压力过低,则立即停机;紧急停机键启动,则立即停机。2、性能和结构高效带式污泥浓缩压滤机采用浓缩机和压滤机组合的一体式联合系统。一体式联合系统的污泥浓缩、脱水机由电机驱动,输出转速可调,指示与实际速度相符。所有部件运行平稳正常,无冲击、振动和不正常声响。驱动装置具有过载和过热保护功能,电机等级IP55,F级绝缘,B级温升。减速箱服务系数2.0,齿轮采用低合金钢渗碳处理,表面硬度不低于HRC58。所有结合面及输入输出轴密封处无渗漏。脱水机带有防护罩并配备上部通风装置。机架采用不锈钢型材经焊接加工而成,焊缝平整光滑,无任何焊接缺陷。机架在所有的动静负载作用下无扰曲变形,也无操作时振动。污泥脱水机防护罩为塑料材质,挂在设备周围,十分容易拆卸和安装,卸下保护罩后操作人员很方便的观察设备内部的运行。通过设备末端的排放辊就可以更换滤带,不需要拆卸主体框架。★重力带式浓缩机在的污泥脱水机中,絮凝罐和浓缩机之间由流槽(或管路)连接,保证了絮凝后的污泥很好的进入到浓缩机中,同时浓缩机的入口高度经过准确测量,不会因为过高使絮凝团破裂。在浓缩机的滤带上安装有聚丙烯犁,用以翻转滤带上的污泥,犁的位置可调,滤带下安装有PE材质的滤带支撑,不但可以支...
