网络综合布线教案VIP免费

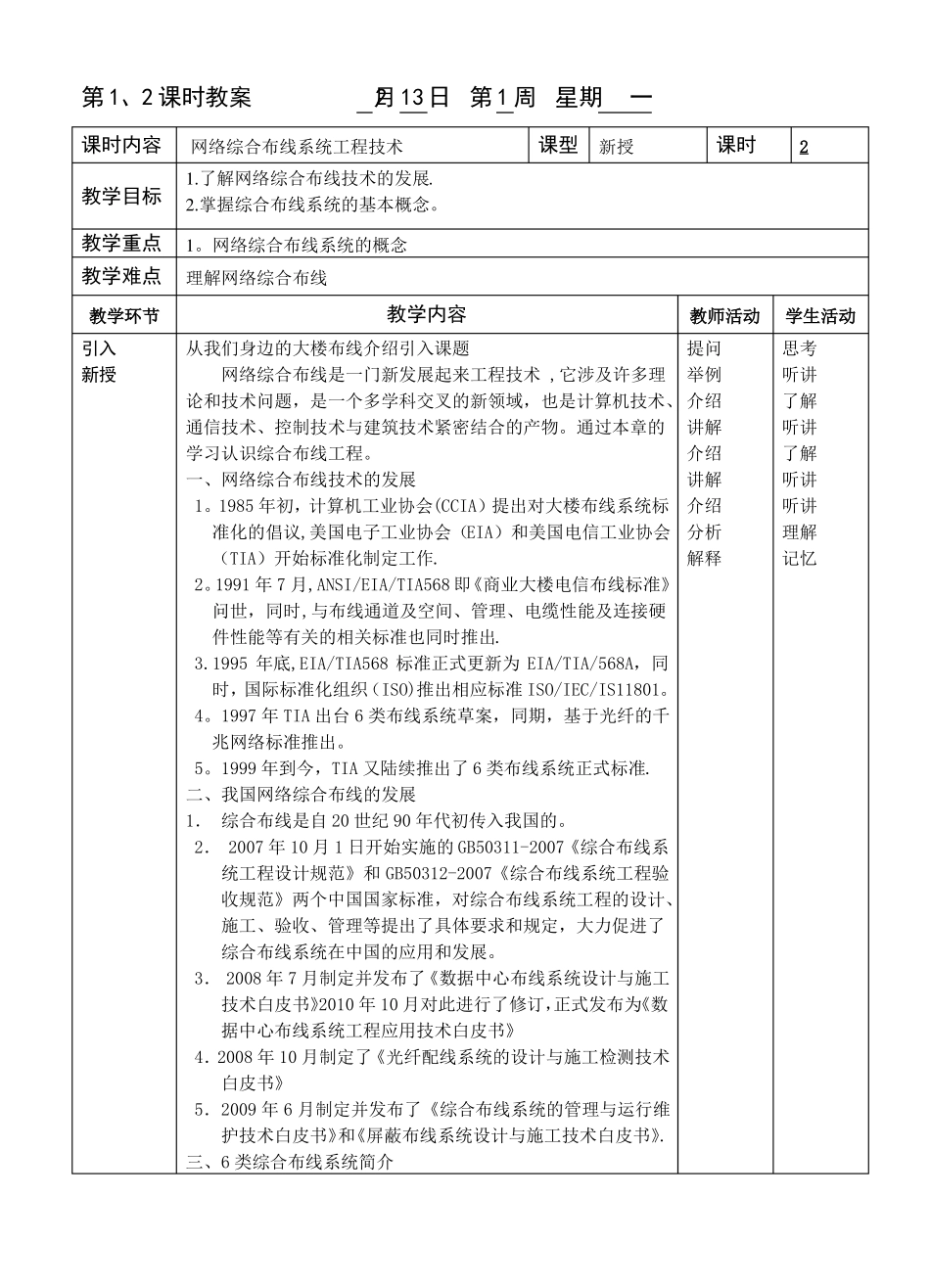

第1、2课时教案2月13日第1周星期一课时内容网络综合布线系统工程技术1.了解网络综合布线技术的发展.教学目标2.掌握综合布线系统的基本概念。课型新授课时2教学重点1。网络综合布线系统的概念教学难点理解网络综合布线教学环节引入新授教学内容从我们身边的大楼布线介绍引入课题网络综合布线是一门新发展起来工程技术,它涉及许多理论和技术问题，是一个多学科交叉的新领域，也是计算机技术、通信技术、控制技术与建筑技术紧密结合的产物。通过本章的学习认识综合布线工程。一、网络综合布线技术的发展1。1985年初，计算机工业协会(CCIA）提出对大楼布线系统标准化的倡议,美国电子工业协会（EIA）和美国电信工业协会（TIA）开始标准化制定工作.2。1991年7月,ANSI/EIA/TIA568即《商业大楼电信布线标准》问世，同时,与布线通道及空间、管理、电缆性能及连接硬件性能等有关的相关标准也同时推出.3.1995年底,EIA/TIA568标准正式更新为EIA/TIA/568A，同时，国际标准化组织（ISO)推出相应标准ISO/IEC/IS11801。4。1997年TIA出台6类布线系统草案，同期，基于光纤的千兆网络标准推出。5。1999年到今，TIA又陆续推出了6类布线系统正式标准.二、我国网络综合布线的发展1．综合布线是自20世纪90年代初传入我国的。2．2007年10月1日开始实施的GB50311-2007《综合布线系统工程设计规范》和GB50312-2007《综合布线系统工程验收规范》两个中国国家标准，对综合布线系统工程的设计、施工、验收、管理等提出了具体要求和规定，大力促进了综合布线系统在中国的应用和发展。3．2008年7月制定并发布了《数据中心布线系统设计与施工技术白皮书》2010年10月对此进行了修订，正式发布为《数据中心布线系统工程应用技术白皮书》4．2008年10月制定了《光纤配线系统的设计与施工检测技术白皮书》5．2009年6月制定并发布了《综合布线系统的管理与运行维护技术白皮书》和《屏蔽布线系统设计与施工技术白皮书》.三、6类综合布线系统简介教师活动学生活动提问举例介绍讲解介绍讲解介绍分析解释思考听讲了解听讲了解听讲听讲理解记忆2002年6月17日,前后长达五年讨论的6类布线系统标准终于尘埃落定，综合布线6类双绞线传输标准正式获得了通过.6类标准规定了铜缆布线系统应用所能提供的最高性能，规定允许使用的线缆及连接类型为UTP或STP.整个系统包括应用和接口类型都要向下兼容性,用户接口应采用8位模块化插座。同5类标准一样,6类布线标准也采用星型拓扑结构,要求的布线距离为：基本链路的长度不能超过90m,信道长度不能超过100m。四、7类综合布线系统简介7类标准是一套在100欧姆双绞线上支持最高600MHz带宽传输的布线标准.1997年9月，ISO/IEC确定开始进行7类布线标准的研发。与4类、5类、超5类和6类相比，7类具有更高的传输带宽(至少600MHz）。从7类标准开始，布线历史上出现了“RJ”型和“非RJ"型接口的划分.“非－RJ型"7类布线技术完全打破了传统的8芯模块化RJ型接口设计,从RJ型接口的限制脱离出来，不仅使7类的传输带宽达到1。2GHz，还开创了全新的1、2、4对的模块化形式，这是一种新型的满足线对和线对隔离、紧凑、高可靠性、安装便捷的接口形式。五、光纤网络综合布线系统简介全光纤网络综合布线系统从原理上讲就是网络中一直到终端用户节点之间的信号通道全部保持着光的形式，即端到端的全光路，中间没有光电转化器。数据从源节点到目的节点的传输过程都在光域内进行.全光网的基本结构可以分为光网络层和电网络层。光链路相连的部分称为光网络层，该层引入了波分复用技术，可以在一个光网络中传输多个波长的光信号。在网络节点之间采用OXC,通过对光信号进行交叉连接，能灵活有效的管理光纤传输网络.六、综合布线系统的基本概念1.概念：综合布线系统指用数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持语音、数据、影像和其他信息技术的标准应用系统。2.常用形式基本型、增强型、综合型小结1、网络综合布线技术发展经过了哪些阶段2、综合布线的概念课外作业想一想：在生活中常在哪些地方可以看到综合布线？教后札记第3、4课时教案2月15日第一周星期三课时内容综合布线子系统教学目...
