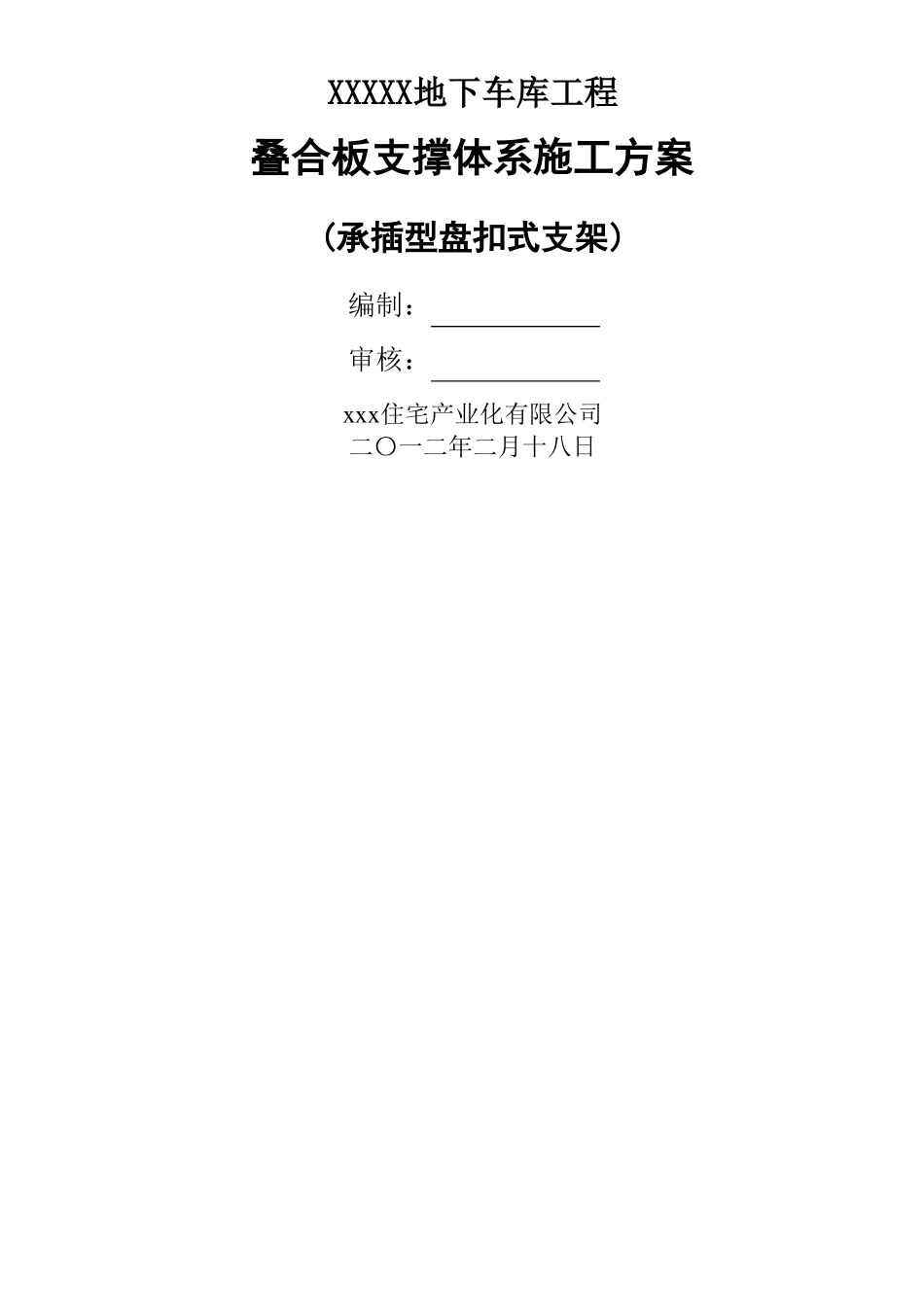

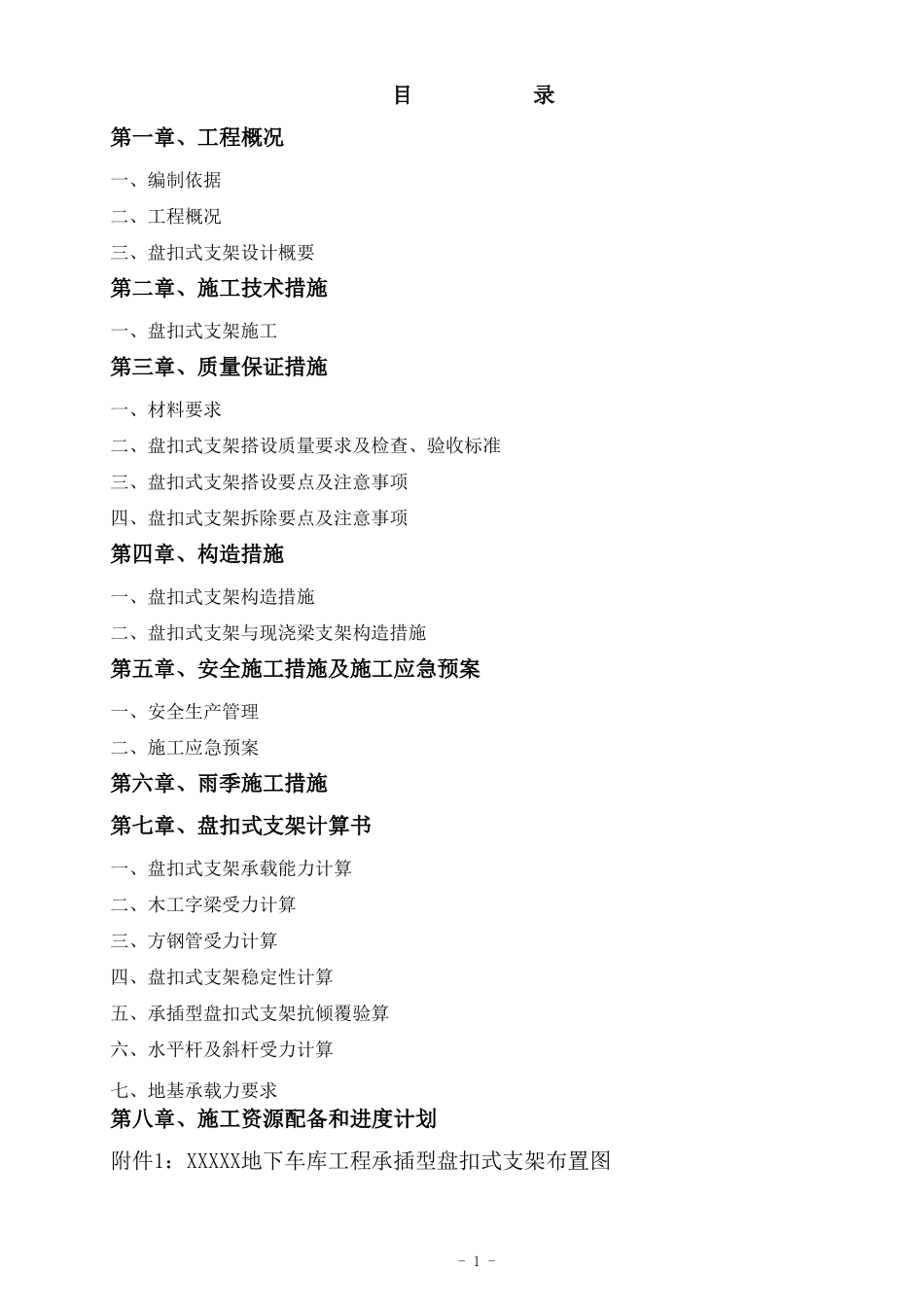

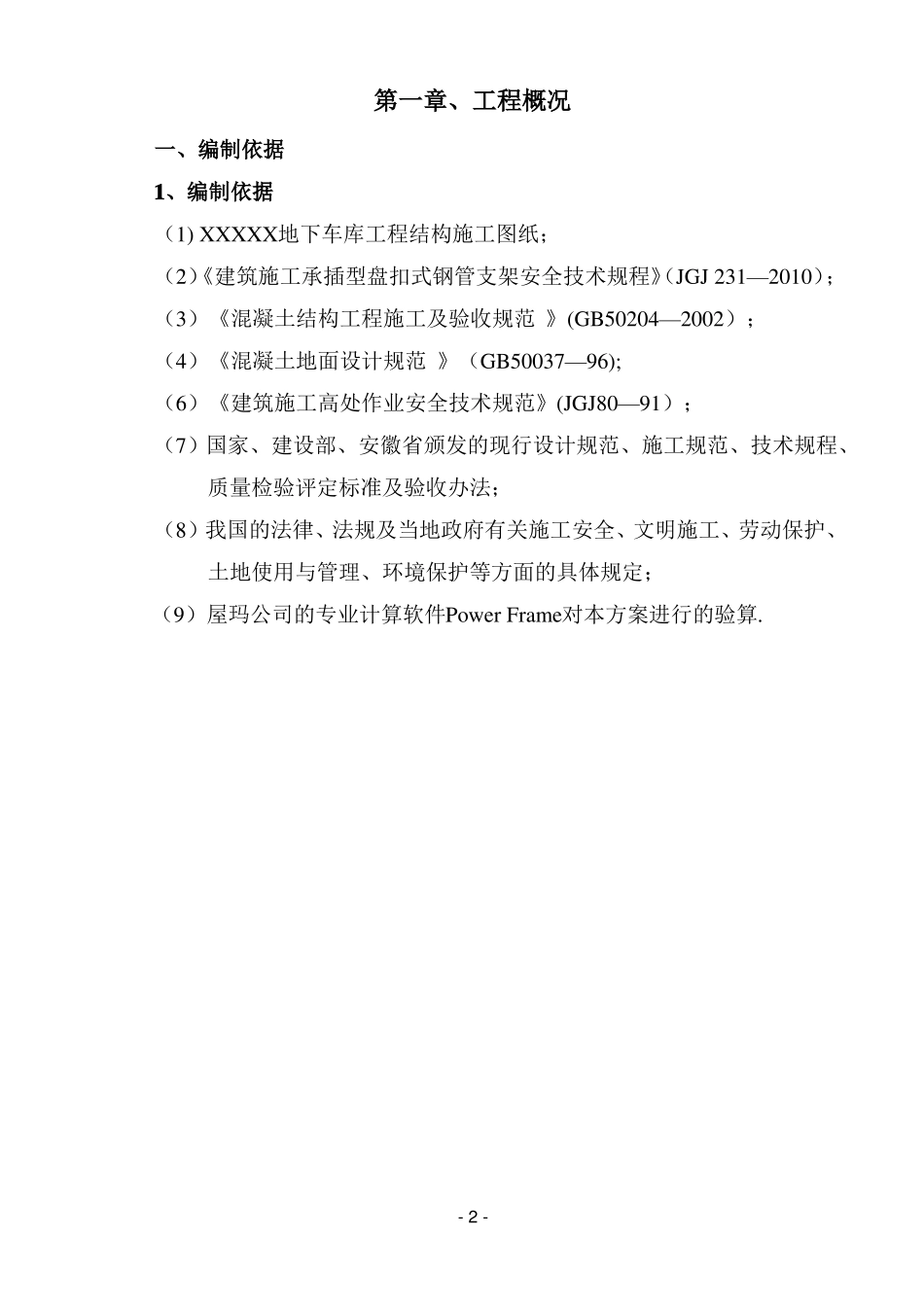

XXXXX地下车库工程叠合板支撑体系施工方案(承插型盘扣式支架)编制：审核：xxx住宅产业化有限公司二〇一二年二月十八日目录第一章、工程概况一、编制依据二、工程概况三、盘扣式支架设计概要第二章、施工技术措施一、盘扣式支架施工第三章、质量保证措施一、材料要求二、盘扣式支架搭设质量要求及检查、验收标准三、盘扣式支架搭设要点及注意事项四、盘扣式支架拆除要点及注意事项第四章、构造措施一、盘扣式支架构造措施二、盘扣式支架与现浇梁支架构造措施第五章、安全施工措施及施工应急预案一、安全生产管理二、施工应急预案第六章、雨季施工措施第七章、盘扣式支架计算书一、盘扣式支架承载能力计算二、木工字梁受力计算三、方钢管受力计算四、盘扣式支架稳定性计算五、承插型盘扣式支架抗倾覆验算六、水平杆及斜杆受力计算七、地基承载力要求第八章、施工资源配备和进度计划附件1：XXXXX地下车库工程承插型盘扣式支架布置图-1-第一章、工程概况一、编制依据1、编制依据（1)XXXXX地下车库工程结构施工图纸；（2）《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ231—2010）；（3）《混凝土结构工程施工及验收规范》(GB50204—2002）；（4）《混凝土地面设计规范》（GB50037—96);（6）《建筑施工高处作业安全技术规范》(JGJ80—91）；（7）国家、建设部、安徽省颁发的现行设计规范、施工规范、技术规程、质量检验评定标准及验收办法；（8）我国的法律、法规及当地政府有关施工安全、文明施工、劳动保护、土地使用与管理、环境保护等方面的具体规定；（9）屋玛公司的专业计算软件PowerFrame对本方案进行的验算.-2-2、编制说明（1）编制范围本方案为XXXXX叠合板支撑体系承插型盘扣式支架方案.(2）编制原则a)确保工期原则b)合理优化、优质高效的原则;c)安全第一的原则;d)坚持技术先进性,科学合理性，经济适用性相结合及实事求是的原则；e)尊重工程所在地人民的生产、生活习惯,一切听从、服务于业主；f)实施项目法管理，通过对劳动力、设备、材料、资金、技术信息的优化配置，实现成本、工期、质量和社会信誉的预期目标效果。二、工程概况：1、工程概述本工程为XXXXX地下车库工程，位于XXXX，本工程为地下一层.本工程主体结构为框架结构，部分墙体及顶板采用钢筋混凝土叠合板。本工程层高为5。2m，顶板总厚度为350mm，结构净高为4。85m，叠合楼板支撑体系拟选承插型盘扣式支架及专用木工字梁配套使用，提高楼板支撑的稳定性。2、承插型盘扣式支架的选择拟采用承插型盘扣式支架进行钢筋混凝土叠合板的浇筑支撑，承插型盘扣式支架是一种高度灵活的多功能支撑架，以立杆部件为基础，立杆每50cm配置一个圆盘。每个圆盘上设计有8个孔，以便连接其他部件,使整个结构牢固、稳定.盘扣式支架具有承载力大、稳定性好、零部件安装便捷、安全性好、耐久性好、可适应变化复杂的截面以及可使用吊车整体吊装施工等特点.在本工程-3-中的应用，不但可以减少施工成本,还可以加快施工进度,从而取得良好的经济效益和社会效益.三、盘扣式支架设计概要1、盘扣式支架简述盘扣式支架构造示意如右图,其主要构件如下：1.可调底座2.立杆3.横杆4.竖向斜拉杆5.对角水平拉杆6。可调底托盘扣式支架具有以下特点：1）、采用低合金高强钢，承载能力高，考虑安全系数，单肢设计承载力可达40KN左右。2）、竖向拉杆和对角水平拉杆使支撑架具备了很好的整体稳定性；材料用量少,安装快捷、简便，效率高；3）、热镀锌防腐处理,坚固耐用;4）、可用吊车整体吊装;5）、可组成独立塔或联式塔使用。2、承插型盘扣式支架设计方案本方案使用承插型盘扣式支架作为混凝土叠合板下支撑架体。本次施工根据搭设高度，仅使用盘扣式支架中的立杆、横杆及可调顶托、可调底座所构成的的塔架作为支撑，横杆通过轮盘上的孔楔紧，形成一个整体。具体可见附件搭设示意图。根据施工总体安排,我们采用双拼木工字梁作为叠合板下受力龙骨第二章、施工技术措施-4-1、承插型盘扣式支架的施工（1）施工前准备：a、认真编制承插型盘扣式支架的施工方案和做好施工操作安全、技术交底资料。b、项目部组织施工管理人员及生产工人认真学习施工图纸和承插...
