焊接应力与变形分析课件VIP免费

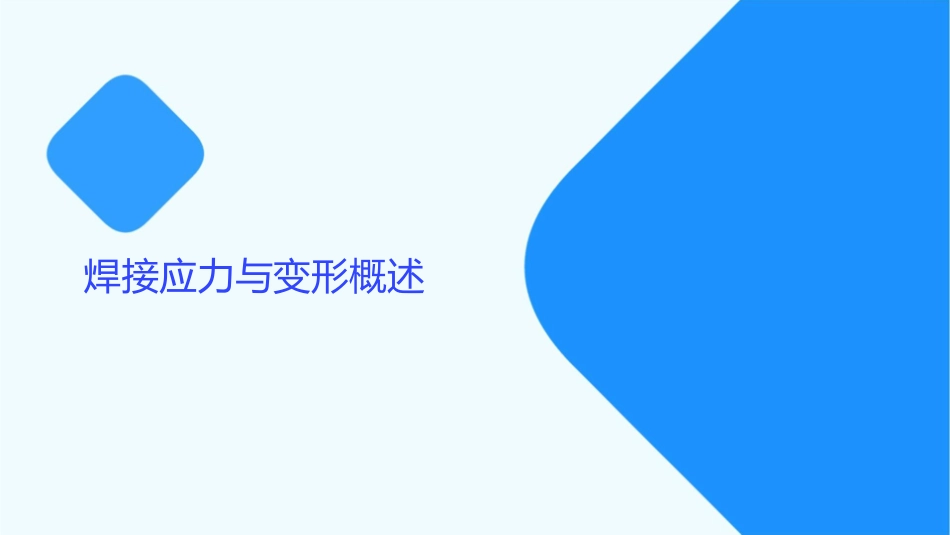

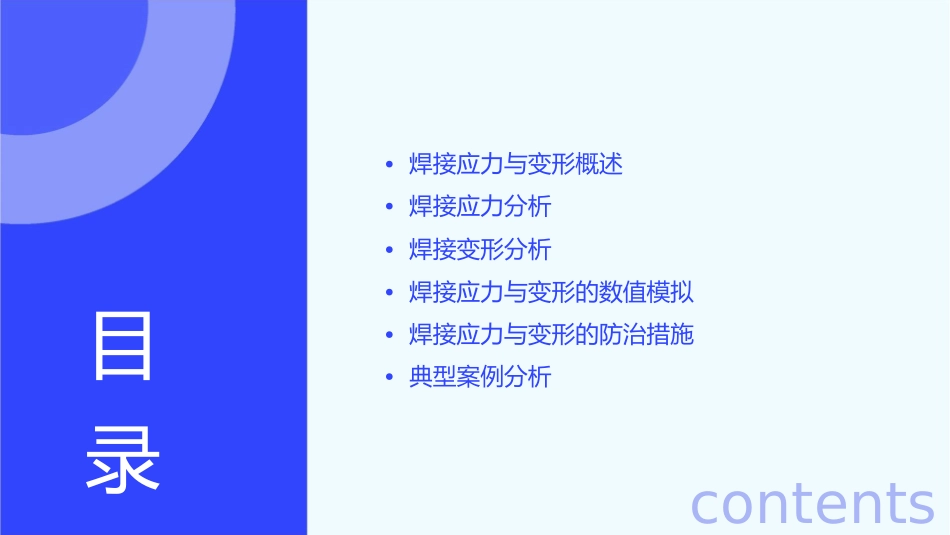

•焊接应力与变形概述•焊接应力分析•焊接变形分析•焊接应力与变形的数值模拟•焊接应力与变形的防治措施•典型案例分析目录contents焊接应力与变形概述焊接应力的定义与分类焊接应力在焊接过程中，由于材料局部加热和冷却不均匀而产生的内应力。分类热应力、相变应力和残余应力。焊接变形的概念与类型焊接变形由于焊接过程中的热分布不均匀，导致构件的形状和尺寸发生变化的现象。类型收缩变形、角变形、弯曲变形、扭曲变形和波浪变形等。焊接应力与变形的关联性关联性焊接应力和变形是相互关联的，因为应力的产生会导致变形，而变形的产生也会受到应力的影响。控制方法采用合理的焊接顺序、焊接参数和预处理措施等，以降低焊接应力和控制变形。焊接应力分析焊接应力的产生与分布焊接应力的产生焊接过程中，由于材料局部加热和冷却引起的温度差异，导致材料内部产生不均匀的膨胀和收缩，从而产生焊接应力。焊接应力的分布焊接应力在材料内部呈不均匀分布，通常在焊缝附近的最大，并逐渐向母材区减小。焊接应力的测量与评估焊接应力的测量焊接应力的测量通常采用X射线衍射法、超声波法、电阻应变法等。焊接应力的评估根据焊接应力的测量结果，对焊接结构的强度、刚度和稳定性进行评估，以确保结构的安全性和可靠性。焊接应力对结构的影响010203结构变形结构疲劳结构断裂焊接应力可能导致结构变形，包括扭曲、弯曲和翘曲等，影响结构的形状和尺寸精度。焊接应力可能增加结构的疲劳强度，导致结构在交变载荷作用下过早失效。过大的焊接应力可能导致结构中的裂纹萌生和扩展，最终导致结构断裂。焊接变形分析焊接变形的产生与控制焊接变形的产生焊接过程中，由于局部高温和材料的热膨胀，会产生变形和应力。焊接变形的控制可以通过选择合适的焊接工艺、采用反变形法、采用刚性固定法等措施来控制焊接变形。焊接变形的测量与修正焊接变形的测量使用经纬仪、水准仪、钢尺等工具测量焊接变形。焊接变形的修正根据测量结果，可以采用火焰矫正、机械矫正等方法对焊接变形进行修正。焊接变形对结构性能的影响结构性能的变化结构性能的影响焊接变形会导致结构性能的变化，如强度、刚度和稳定性等。过大的变形会导致结构性能下降，甚至引发事故，因此需要对焊接变形进行控制和修正。VS焊接应力与变形的数值模拟有限元方法的基本原理有限元方法的定义与有限元模型的基本组成和构建过程原理概述有限元方法在结构分析中的应用焊接过程的有限元模拟焊接过程的物理模型建立焊接过程的热传导方程及其求解焊接过程的材料非线性行为和热弹塑性分析焊接应力与变形的预测与优化基于有限元方法的焊接应力与变形预测焊接工艺参数对焊接应力与变形的影响分析基于数值模拟的焊接工艺优化设计焊接应力与变形的防治措施降低焊接应力的方法合理安排焊接顺序采用分散、对称和交错等原则，以减小变形和应力。预热和层间温度控制降低材料冷却速度，减小变形和应力。合理选择焊接材料选择低强度、高韧性材料，以降低焊接应力。控制焊接变形的方法反变形法刚性固定法合理安排焊接顺序根据焊件变形规律，预先预留反变形量，以抵消焊接后的变形。采用夹具、支撑杆等辅助工具，限制焊件自由伸缩，从而减小变形。采用分散、对称和交错等原则，以减小变形和应力。焊接缺陷的防止与修复夹渣的防止多层多道焊接时，每层焊前应彻底清除焊渣，并保持层间温度不低于预热温度。气孔的防止选择合适的焊接电流、电压和焊接速度，严格控制保护气体的纯度，保持焊接部位的清洁。咬边的修复轻微咬边可用机械方法进行修整，严重咬边应进行补焊，并打磨平滑。典型案例分析案例一：大型厚板结构的焊接应力与变形分析总结词详细描述大型厚板结构由于其体积大、厚度大，焊接过程中产生的热量输入和应力释放更为复杂，容易导致焊接变形和残余应力。针对大型厚板结构，焊接过程中应充分考虑其体积大、厚度大的特点，采用合理的焊接顺序和工艺参数。同时，对焊接过程中产生的热量输入和应力释放进行详细分析，以预测和控制焊接变形和残余应力。案例二：薄板结构的焊接变形控制总结词详细描述薄板结构由于其厚度小，焊接过程中容易产生变形和...
