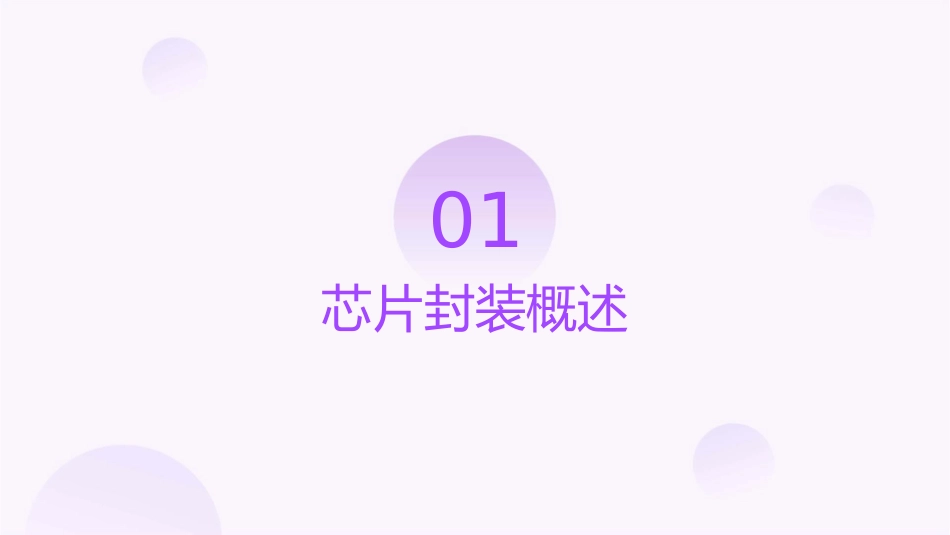

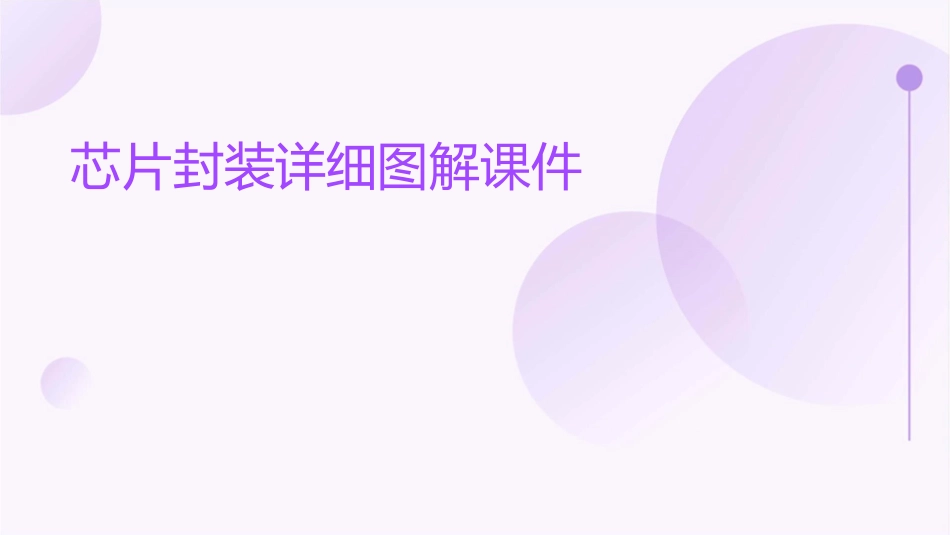

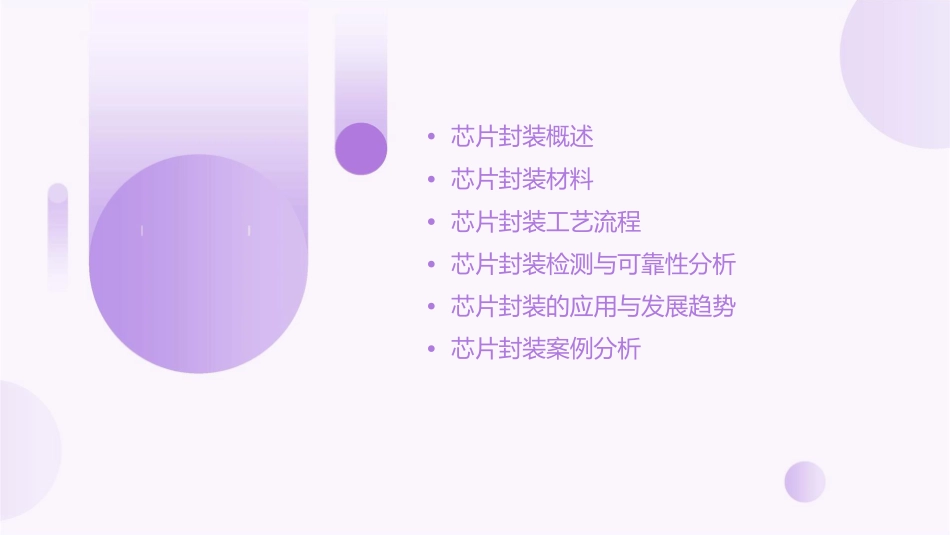

芯片封装详细图解课件•芯片封装概述•芯片封装材料•芯片封装工艺流程•芯片封装检测与可靠性分析•芯片封装的应用与发展趋势•芯片封装案例分析01芯片封装概述封装的概念和作用封装的概念芯片封装是指将集成电路用绝缘的塑料或陶瓷材料打包，以保护芯片免受环境影响，同时提供引脚供外部电路连接。封装的作用保护芯片、增强机械强度、连接外部电路、实现信号传输和热管理。封装的主要类型针脚式封装球栅阵列封装通过金属针脚连接芯片与外部电路，常见于DIP、PLCC等封装形式。通过小球连接芯片与外部电路，具有高集成度和低成本的特点。表面贴装封装晶圆级封装将芯片直接贴装在PCB上，通过焊盘连接外部电路，如SOIC、QFP等。将整个晶圆切割后的芯片进行一次性封装，具有小型化、薄型化的优点。封装技术的发展历程01020304传统封装阶段小型化封装阶段高集成度封装阶段异形封装阶段以针脚式封装为主，主要用于电子管和晶体管。随着集成电路的出现，表面贴装封装逐渐成为主流。球栅阵列封装和晶圆级封装的出现，提高了集成度和可靠性。随着物联网、智能穿戴等新兴领域的发展，异形封装逐渐成为研究热点。02芯片封装材料封装材料的种类陶瓷材料塑料材料具有高绝缘、耐高温、低介电常数等优点，具有成本低、易加工、轻便等优点，广泛应用于商业级芯片封装。常用于高可靠性的芯片封装。金属材料玻璃材料具有良好的导热性和导电性，常用于需要散热的芯片封装。具有高气密性、高绝缘性、高耐腐蚀性等优点，常用于特殊环境下的芯片封装。封装材料的性能要求电气性能机械性能要求材料具有较低的介电常数和介质损耗，以保证信号传输的质量。要求材料具有较高的硬度、抗冲击、耐磨等机械性能，以保证芯片的可靠性和稳定性。热性能环境适应性要求材料具有优良的导热性和耐热性，以保证芯片在正常工作时能够有效地散热。要求材料具有耐腐蚀、耐老化、耐潮湿等环境适应性，以保证芯片在各种环境下能够正常工作。常见封装材料的特性与用途陶瓷材料塑料材料主要用于高可靠性要求的航空航天、军事等领域，如导弹控制系统、卫星导航系统等。主要用于消费电子产品，如手机、电视、电脑等。金属材料玻璃材料主要用于需要散热的高功率电子设备，如电源模块、激光器等。主要用于特殊环境下的密封和防潮，如海底电缆、高压变压器等。03芯片封装工艺流程芯片贴装芯片贴装是芯片封装工艺中的第一步，主要将芯片固定在封装基板上。这一步需要使用精密的贴装设备，确保芯片与基板之间的位置精度和压力均匀。贴装过程中需要注意芯片的极性，确保芯片的正确放置。引脚焊接引脚焊接是将芯片的引脚与封装基板的引脚对应焊接在一起的过程。这一步需要使用焊接设备，控制焊接温度和时间，确保引脚焊接的质量和可靠性。引脚焊接完成后需要进行外观检查，确保焊接质量符合要求。塑封固化塑封固化是将芯片和引脚整体封装在塑封材料中，起到保护芯片和引脚的作用。塑封固化过程中需要控制温度和压力，确保塑封材料的均匀分布和固化效果。塑封材料需要具有良好的绝缘性、耐腐蚀性和机械强度。切筋整型切筋整型是将完成固化的封装体进行切割和整型，使其成为符合要求的成品。这一步需要使用切削设备和整型设备，控制切削力和整型精度。切削整型完成后需要进行外观检查和性能测试，确保成品的质量和可靠性。04芯片封装检测与可靠性分析封装检测的方法与设备光学检测超声检测利用显微镜和图像处理技术，对芯片封装表面进行观察和检测，如表面缺陷、焊点质量等。利用超声波对封装内部进行无损检测，用于检测内部裂纹、气孔等问题。ABCDX射线检测热像仪检测利用X射线对封装内部进行无损检测，用于检测内部缺陷、焊接不良等问题。通过红外热像仪检测芯片封装温度分布，判断散热性能和热稳定性。封装可靠性的影响因素封装材料制造工艺封装材料的质量和性能对封装可靠性有直接影响，如材料的老化、腐蚀等。制造工艺的控制水平对封装可靠性至关重要，如焊接质量、填充材料等。环境条件使用条件工作温度、湿度、振动等环境因素对封装可靠性产生影响。电流、电压、频率等使用条件对封装可靠性产生影响。提高封装可靠性的措施优化封装...
