吊篮的设置与使用方法VIP免费

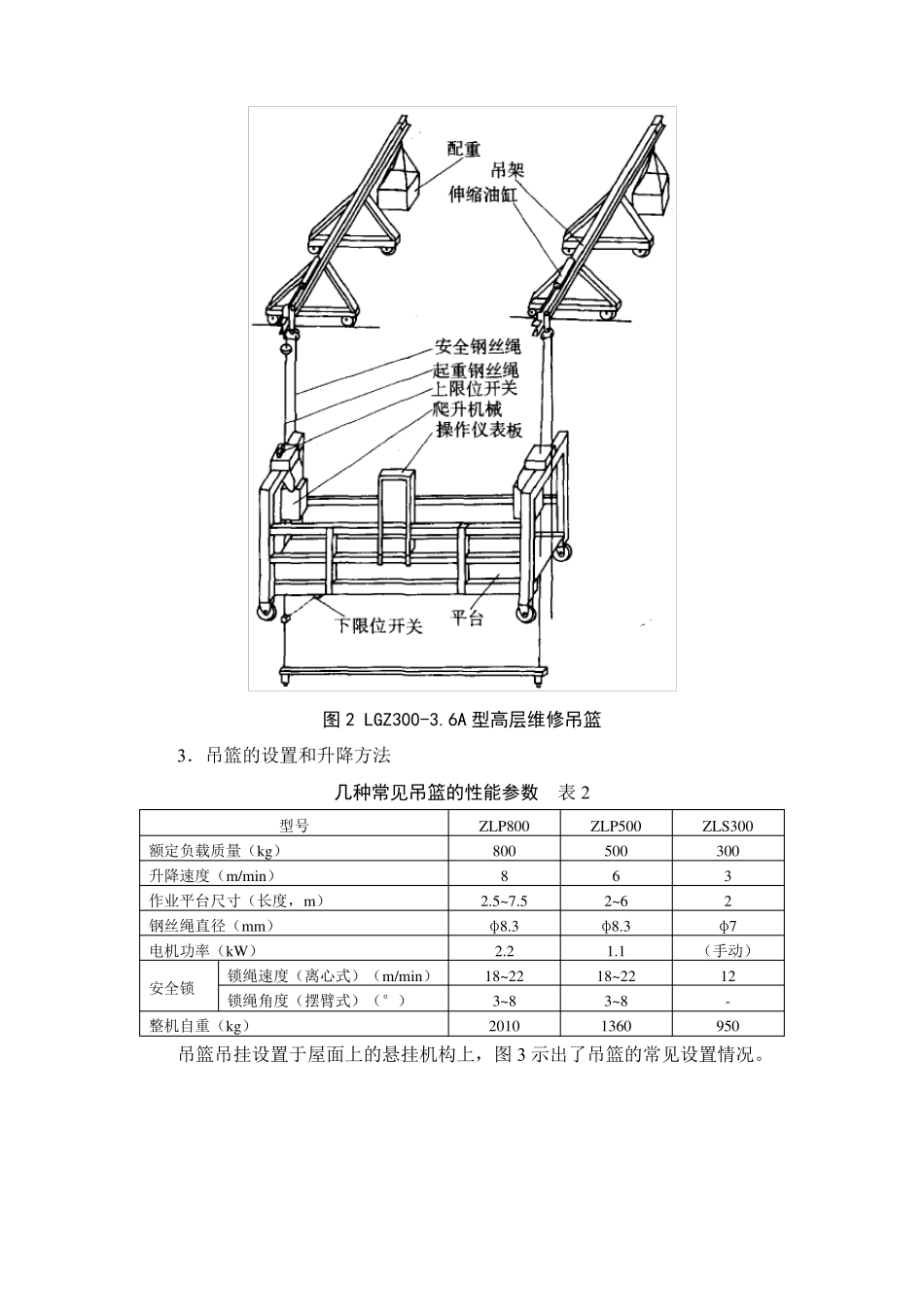

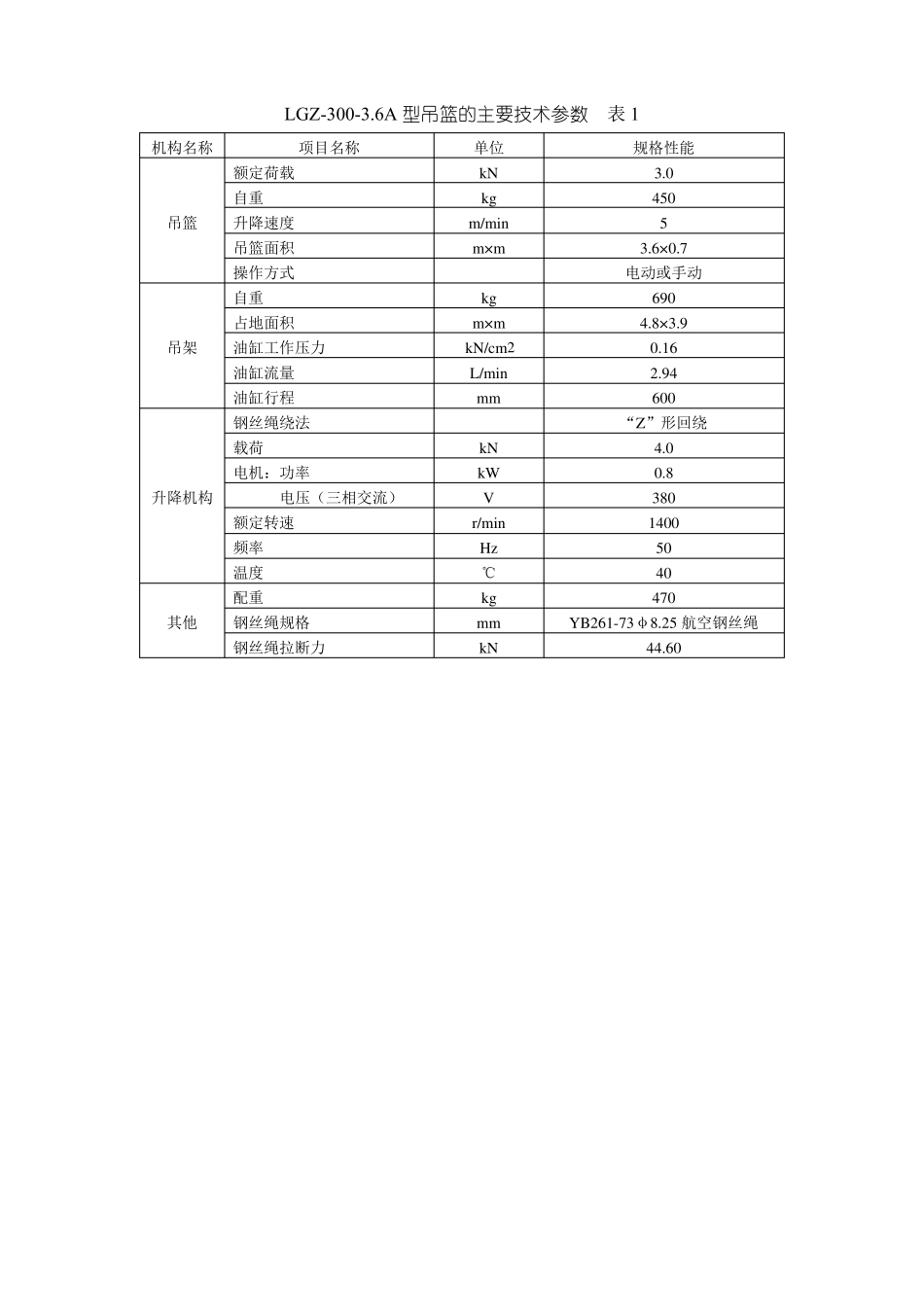

吊篮的设置与使用方法采用悬吊方式设置的脚手架称为“吊脚手架”，其形式有吊架（悬吊梁式或满堂式工作台）和吊篮（悬吊篮式工作台），主要用于装修和维修工程施工。吊架由于移动式工作台的兴起，已较少应用，而吊篮则已成为高层建筑外装修作业脚手架的常用形式，其技术也已发展得较为完善。一、吊篮的类别和基本构造1．吊篮的分类（1）按用途划分：可分为维修吊篮和装修吊篮。前者为篮长≤4m、载重量≤5kN的小型吊篮，一般为单层；后者的篮长可达8m左右，载重量5~10kN，并有单层、双层、三层等多种形式，可满足装修施工的需要。（2）按驱动型式划分：可分为手动、气动和电动三种。（3）按提升方式划分：可分为卷扬式（又有提升机设于吊箱或悬挂机构之分）和爬升式（又有α式卷绳和S式卷绳之分）两种。2．吊篮的型号和性能吊篮的型号按图1所示规定顺序编排。表1和表2则分别列出了LGZ3003.6A型高层维修吊篮（图2）和其他几种常用吊篮的性能参数。图1吊篮的型号LGZ-300-3.6A型吊篮的主要技术参数表1机构名称自重吊篮升降速度吊篮面积操作方式自重占地面积吊架油缸工作压力油缸流量油缸行程钢丝绳绕法载荷电机：功率升降机构频率温度配重其他钢丝绳规格钢丝绳拉断力电压（三相交流）额定转速项目名称额定荷载单位kNkgm/minm×mkgm×mkN/cm2L/minmmkNkWVr/minHz℃kgmmkN规格性能3.045053.6×0.7电动或手动6904.8×3.90.162.94600“Z”形回绕4.00.838014005040470YB261-73φ8.25航空钢丝绳44.60图2LGZ300-3.6A型高层维修吊篮3．吊篮的设置和升降方法几种常见吊篮的性能参数表2型号额定负载质量（kg）升降速度（m/min）作业平台尺寸（长度，m）钢丝绳直径（mm）电机功率（kW）安全锁锁绳速度（离心式）（m/min）锁绳角度（摆臂式）（°）ZLP80080082.5~7.5φ8.32.218~223~82010ZLP50050062~6φ8.31.118~223~81360ZLS30030032φ7（手动）12-950整机自重（kg）吊篮吊挂设置于屋面上的悬挂机构上，图3示出了吊篮的常见设置情况。图3吊篮的设置全貌1-悬挂机构；2-悬挂机构安全绳；3-工作钢丝绳；4-安全钢丝绳；5-安全带及安全绳；6-提升机；7-悬吊平台；8-电器控制柜；9-供电电缆；10-绳坠铁；11-围栏；12-安全锁吊篮的升降方式有以下3种：（1）手扳葫芦升降手扳葫芦携带方便、操作灵活，牵引方向和距离不受限制，水平、垂直、倾斜均可使用。常用手扳葫芦的规格性能列入表3中。手扳葫芦的规格性能表3额定负荷（kN）额定负荷的最大手扳力（kN）手扳一次钢丝绳最大行程（mm）手柄长度（mm）机体重量（kg）钢丝绳规格钢丝绳长度（m）8＜0.35508005.5φ7.7（6×19＋1）102010150.455010709.5φ9（7×7）300.4525~30120014.5φ13.5（7×19）注：钢丝绳长度，也可根据需要订购。用手扳葫芦升降时，在每根悬吊钢丝绳上各装1个手扳葫芦。将钢丝绳通过手扳葫芦的导向孔向吊钩方向穿入、压紧，往复扳动前进手柄，即可进行起吊和牵引；而往复扳动倒退手柄时，即可下落或放松。但必须增设1根φ12.5mm保险钢丝绳，以确保葫芦出现打滑或断绳的安全。为避免钢丝绳打滑脱出，可将钢丝绳头弯起，与导绳孔上部的钢丝绳合在一起用轧头夹紧，同时在导绳孔上口增设1个压片，葫芦停止升降时，用止动螺栓通过压片压紧钢丝绳（图4）。图4手扳葫芦构造及升降示意图1松卸手柄；2导绳孔；3前进手柄；4倒退手柄；5拉伸弹簧；6左连杆；7右连杆；8前夹钳；9后平钳；10偏心板；11夹子；12松卸曲柄（2）卷扬升降卷扬升降采用的卷扬提升机与常用的卷扬机属同一类型，通过钢丝绳的收卷和释放，带动吊箱升降。但其体积小、重量轻，并带有多重安全装置。卷扬提升机可设于悬吊平台的两侧（图5）或屋顶之上（图6）。后者常需增设移动装置，成为电动升降车（图7）。在此基础上又出现了一种带有旋转臂杆，并在轨道上行走的移动式吊篮（图8），其技术性能列于表4中。图5提升机设于吊箱的卷扬式吊篮图6提升机设于屋顶的卷扬式吊篮图7电动吊篮传动车示意图1钢丝绳；2活动横担；3电闸箱；4电动机防护罩；5钢丝绳卷筒；6配重箱；7丝杠支脚；8行走轮图8带旋转臂杆的移动式吊篮1-吊篮；2-臂杆；3-调臂装置；4-卷扬机；5-制动器；6-配重；7-夹...
