由或非门构成的触发器电路如图3.25所示,请写出触发器输出Q的次态方程
图中已给出输入信号a、b、c的波形
设触发器的初始状态为1,画出输出口的波形
图3.25[答案]abcQn+1000Qn0011010101111000101φ110φ111φ◆2按钮开关在转换地时候,由于簧片地颤动,使信号也出现抖动,因此实际使用时往往要加上防抖动电路
RS触发器时常用的电路之一,其连接如图(b)所示
请说明其工作原理
输入信号o、6、c的波形
设触发器的初始状态为1,画出输出口的波形

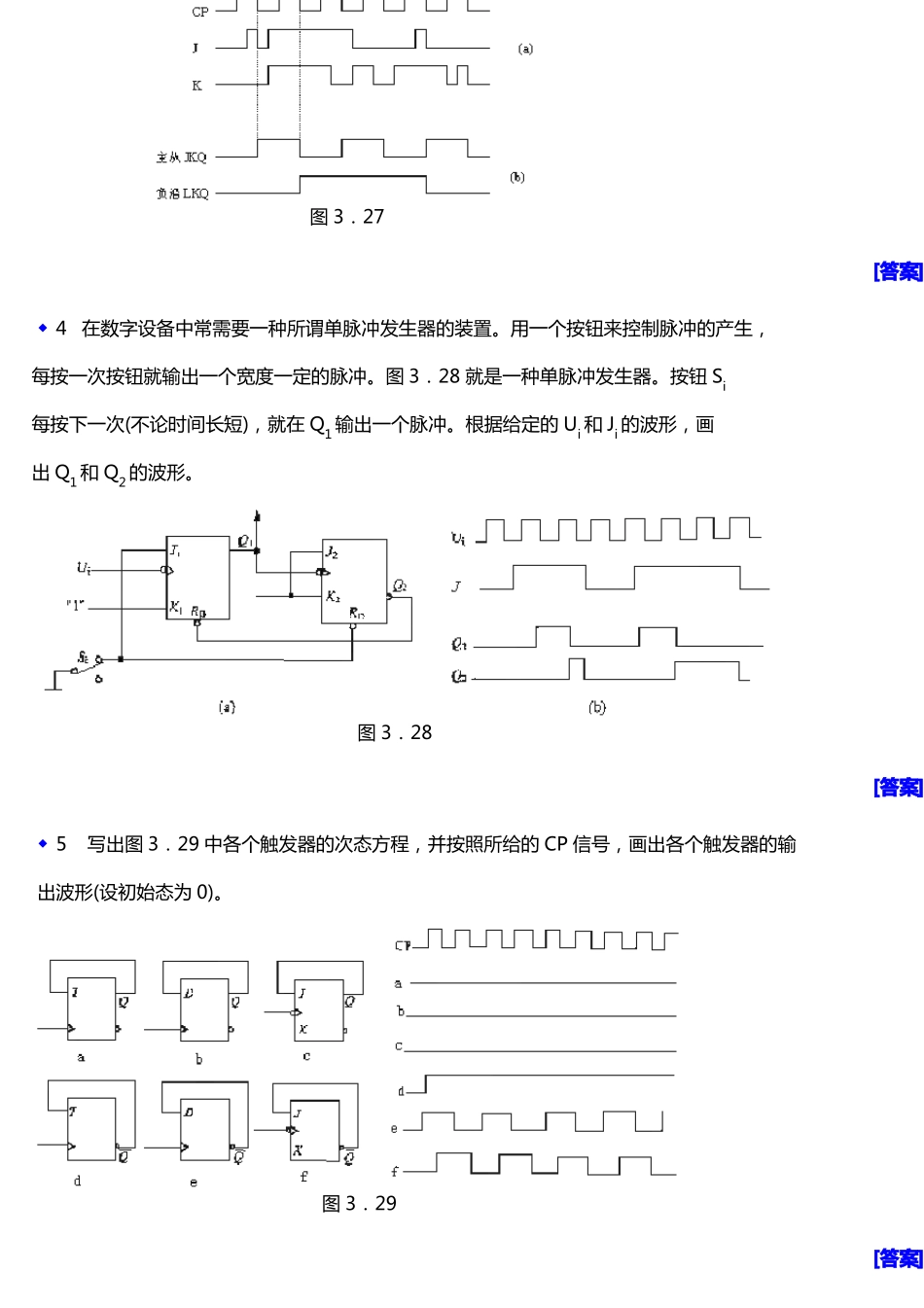

图3.26◆3已知JK信号如图3.27(a)所示,请分别画出主从JK触发器和负边沿JK触发器的输出波形
设触发器初始状态为0
[答案]图3.27[答案]◆4在数字设备中常需要一种所谓单脉冲发生器的装置
用一个按钮来控制脉冲的产生,每按一次按钮就输出一个宽度一定的脉冲
图3.28就是一种单脉冲发生器
按钮Si每按下一次(不论时间长短),就在Q1输出一个脉冲
根据给定的Ui和Ji的波形,画出Q1和Q2的波形
图3.28◆5写出图3.29中各个触发器的次态方程,并按照所给的CP信号,画出各个触发器的输出波形(设初始态为0)

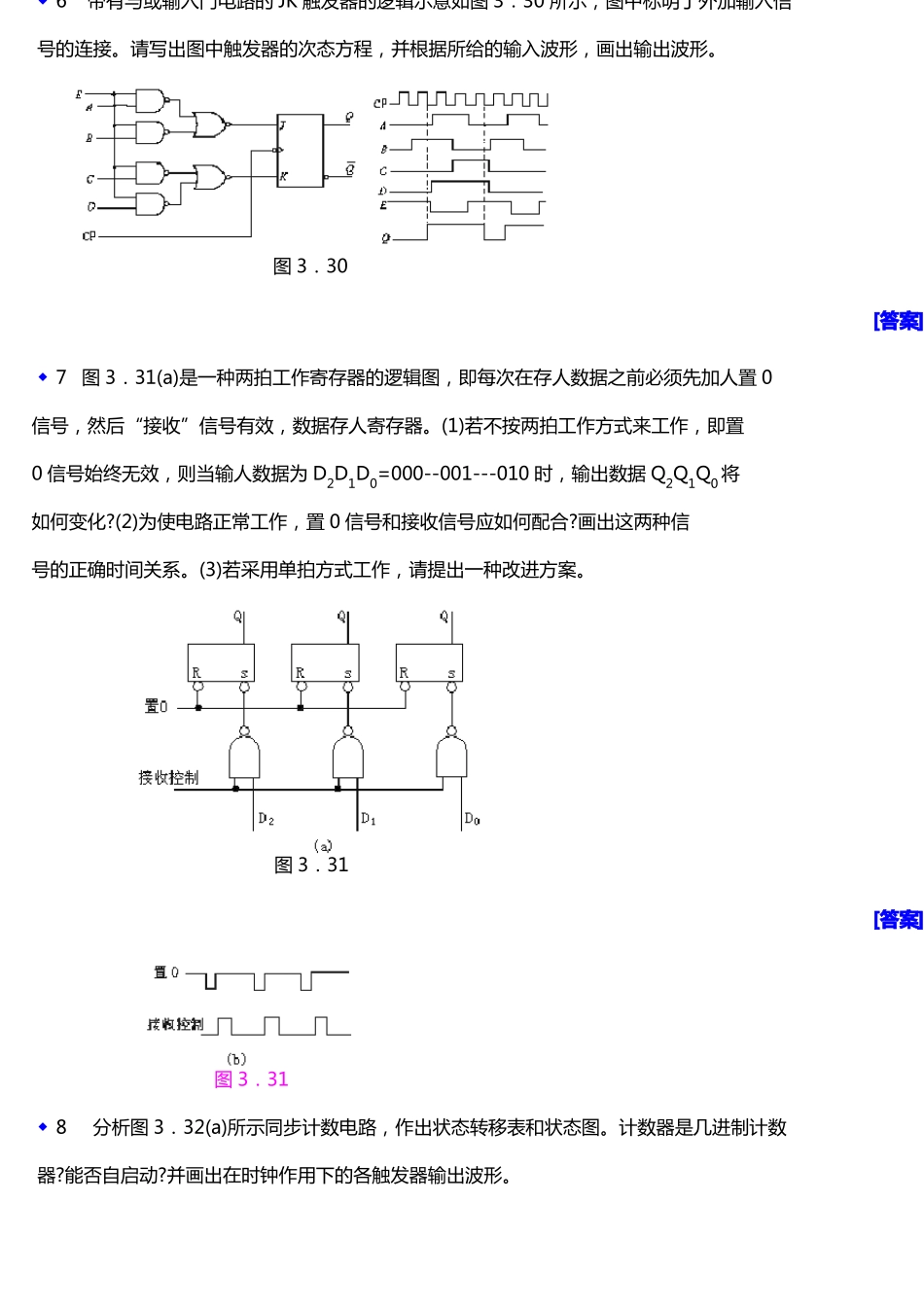

图3.29[答案][答案]◆6带有与或输入门电路的JK触发器的逻辑示意如图3.30所示,图中标明了外加输入信号的连接
请写出图中触发器的次态方程,并根据所给的输入波形,画出输出波形
图3.30◆7图3.31(a)是一种两拍工作寄存器的逻辑图,即每次在存人数据之前必须先加人置0信号,然后“接收”信号有效,数据存人寄存器
(1)若不按两拍工作方式来工作,即置0信号始终无效,则当输人数据为D2D1D0=000--001---010时,输出数据Q2Q1Q0将如何变化
(2)为使电路正常工作,置0信号和接收信号应如何配合
画出这两种信号的正确时间关系
(3)若采用单拍方式工作,请提出一种改进方案
