低压电容柜介绍及电容柜元器件配选表变压器电容补偿配置表VIP免费

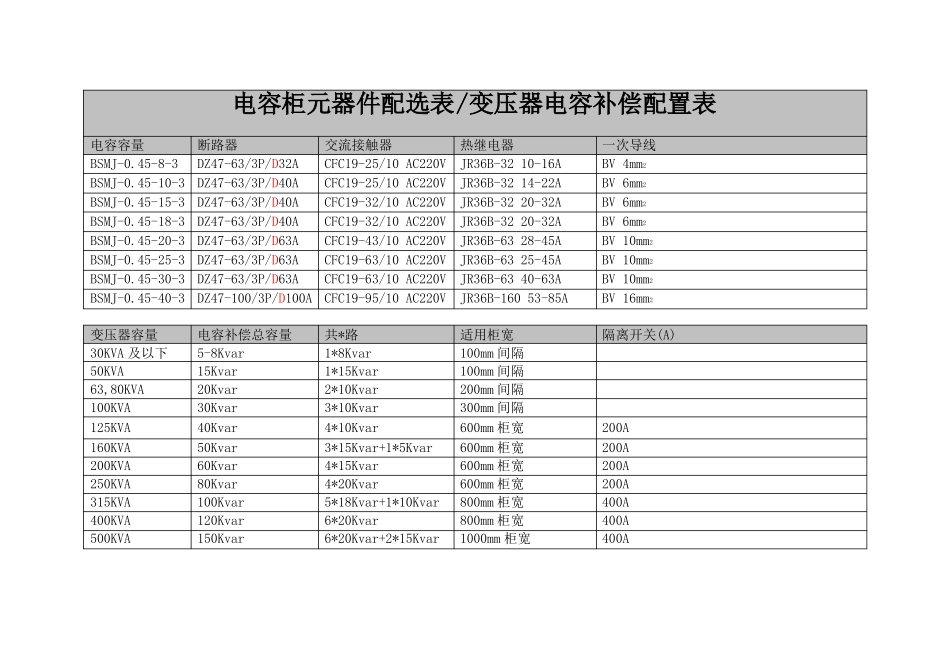

低压电容柜介绍及电容柜元器件配选表变压器电容补偿配置表_第1页
1/9

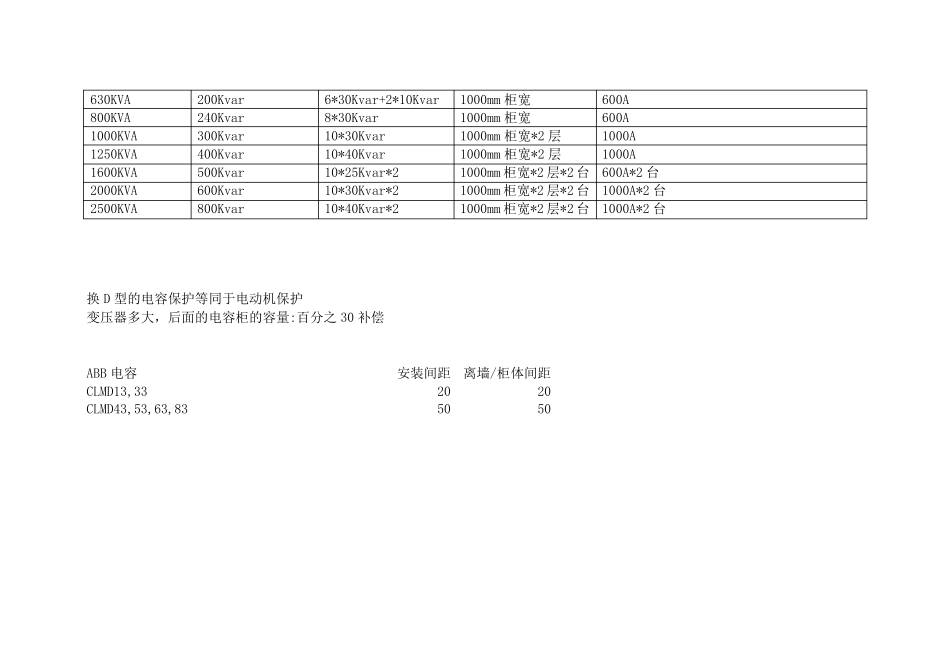

低压电容柜介绍及电容柜元器件配选表变压器电容补偿配置表_第2页
2/9

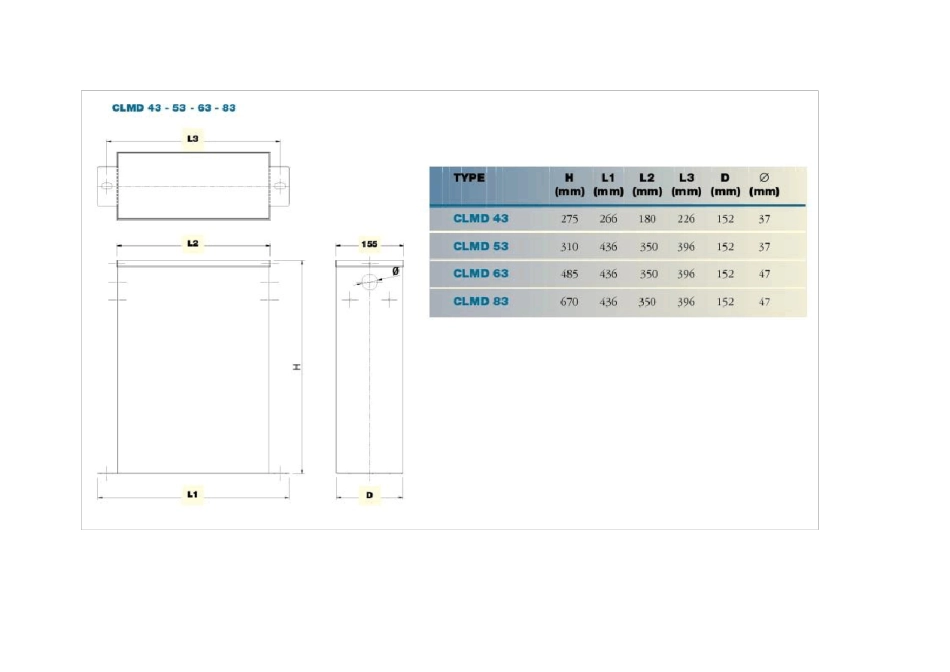

低压电容柜介绍及电容柜元器件配选表变压器电容补偿配置表_第3页
3/9
电容柜元器件配选表/变压器电容补偿配置表电容容量BSMJ-0.45-8-3BSMJ-0.45-10-3BSMJ-0.45-15-3BSMJ-0.45-18-3BSMJ-0.45-20-3BSMJ-0.45-25-3BSMJ-0.45-30-3BSMJ-0.45-40-3变压器容量30KVA及以下50KVA63,80KVA100KVA125KVA160KVA200KVA250KVA315KVA400KVA500KVA断路器DZ47-63/3P/D32ADZ47-63/3P/D40ADZ47-63/3P/D40ADZ47-63/3P/D40ADZ47-63/3P/D63ADZ47-63/3P/D63ADZ47-63/3P/D63ADZ47-100/3P/D100A电容补偿总容量5-8Kvar15Kvar20Kvar30Kvar40Kvar50Kvar60Kvar80Kvar100Kvar120Kvar150Kvar交流接触器CFC19-25/10AC220VCFC19-25/10AC220VCFC19-32/10AC220VCFC19-32/10AC220VCFC19-43/10AC220VCFC19-63/10AC220VCFC19-63/10AC220VCFC19-95/10AC220V共*路1*8Kvar1*15Kvar2*10Kvar3*10Kvar4*10Kvar3*15Kvar+1*5Kvar4*15Kvar4*20Kvar5*18Kvar+1*10Kvar6*20Kvar6*20Kvar+2*15Kvar热继电器JR36B-3210-16AJR36B-3214-22AJR36B-3220-32AJR36B-3220-32AJR36B-6328-45AJR36B-6325-45AJR36B-6340-63AJR36B-16053-85A适用柜宽100mm间隔100mm间隔200mm间隔300mm间隔600mm柜宽600mm柜宽600mm柜宽600mm柜宽800mm柜宽800mm柜宽1000mm柜宽一次导线BV4mm2BV6mm2BV6mm2BV6mm2BV10mm2BV10mm2BV10mm2BV16mm2隔离开关(A)200A200A200A200A400A400A400A630KVA800KVA1000KVA1250KVA1600KVA2000KVA2500KVA200Kvar240Kvar300Kvar400Kvar500Kvar600Kvar800Kvar6*30Kvar+2*10Kvar8*30Kvar10*30Kvar10*40Kvar10*25Kvar*210*30Kvar*210*40Kvar*21000mm柜宽1000mm柜宽1000mm柜宽*2层1000mm柜宽*2层1000mm柜宽*2层*2台1000mm柜宽*2层*2台1000mm柜宽*2层*2台600A600A1000A1000A600A*2台1000A*2台1000A*2台换D型的电容保护等同于电动机保护变压器多大,后面的电容柜的容量:百分之30补偿ABB电容CLMD13,33CLMD43,53,63,83安装间距2050离墙/柜体间距2050电容柜介绍电力系统中的负载类型大部分属于感性负载,加上用电企业普遍广泛地使用电力电子设备,使电网功率因数较低。较低的功率因数降低了设备利用率,增加了供电投资,损害了电压质量,降低了设备使用寿命,大大增加了线路损耗。故通过在电力系统中连入电容补偿柜,可以平衡感性负载,提高功率因数,以提升设备的利用率。下面小编给大家介绍一下“电容补偿柜里有哪些元器件电容补偿柜各个部件作用”1.电容补偿柜里有哪些元器件一般来说,低压电容补偿柜由柜体、母排、熔断器、隔离开关熔断器组、电容接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。2.电容补偿柜各个部件作用刀熔开关开关熔断器组集负荷开关和熔断器短路保护功能于一体,结构紧凑,使用安全,主要用于具有高短路电流的配电和电动机电路中作为电源开关和应急开关,并作电缆的短路保护,由于开关手柄为旋转操作,特别适用于抽屉式开关柜中安装使用。本开关系列全封闭结构,由接触系统、操作机几构、手柄三部分组成。由动静触头及灭弧装置组成的接触系统均组装在由新型耐弧工程塑料制成的封闭壳体内,达到零飞弧;其工作性能的稳定、可靠,并在寿命期内无需用户维护或更换零件。配用的高分断能能力刀型触头熔新体串接在触头之间,当开关处于断开位置时,其外露导电部件均不带电,确保维修和更换熔断体的安全性(打开柜门开关处于断开状态)。开关具有弹簧储能的操作机构,手柄操作方式系旋转操价,开关分、合动作靠弹簧力完成,均与人力无关,保证其动作的可靠与稳定。低压避雷器低压氧化锌避雷器,产品用于保护交流电力系统电气设备的绝缘免遭大气过电压和操作过电压的损害,适合于配电箱内,电源频率50Hz或60Hz。安装时,先将避雷器固定在托架或横担上,下部接地端子直接接地,然后将上引线固定在接线端子上氧化锌避雷器也叫做硅橡胶氧化锌避雷器,也叫有机金属氧化物避雷器。锌避雷器,也叫有机金属氧化物避雷器朔壳新路器小型断路器主要适用于交流50/60Hz,额定工作电压为240V/415V及以下,额定电流至60A的电路中,该断路器主要用于现代建筑物的电气线路及设备的控制、过载、短路保护,亦适用于线路的不频繁操作及隔离。BSMJ-0.4-10-3电容器“BSMJ”自愈...
