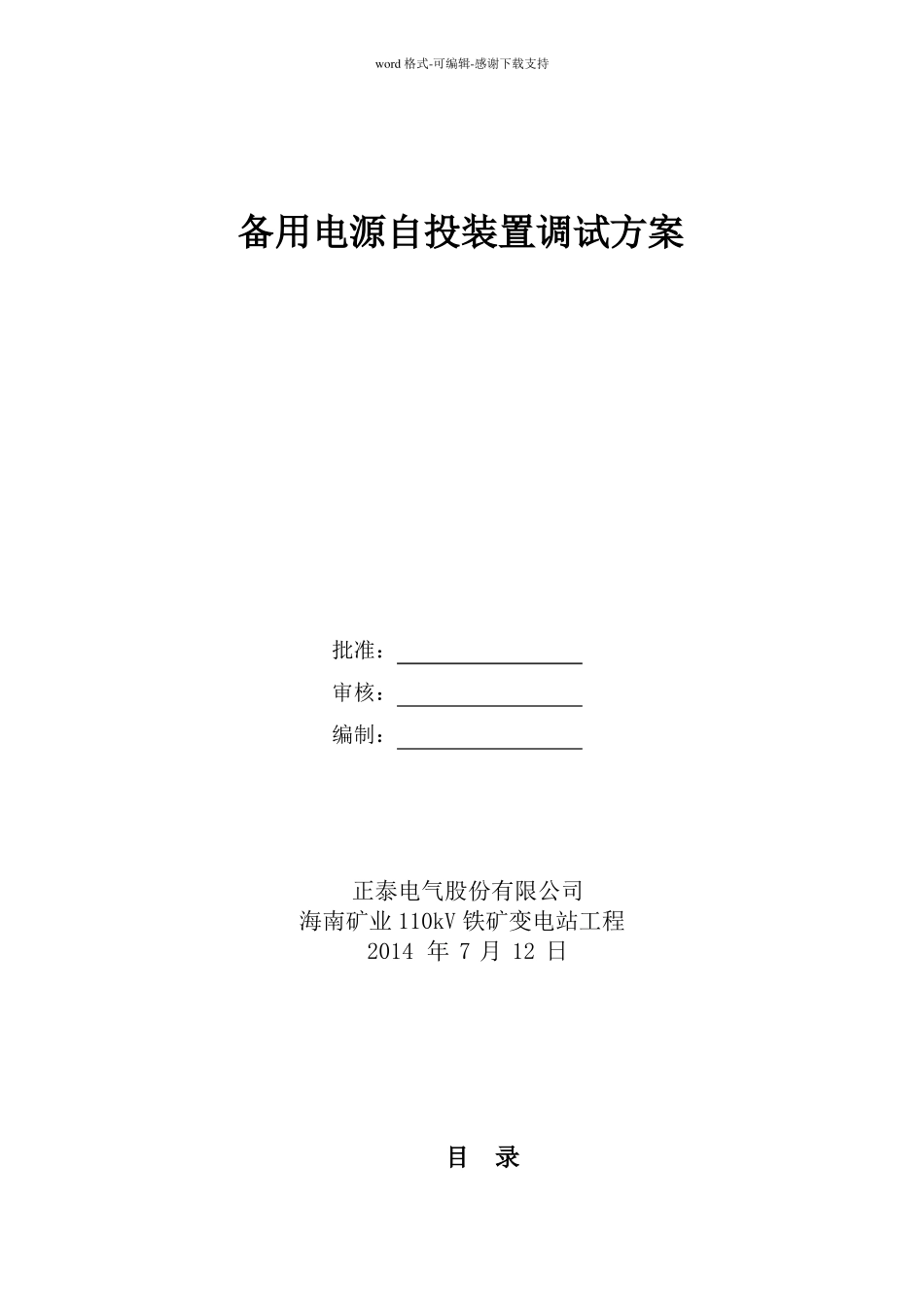

备用电源自投装置调试方案_第1页
1/9

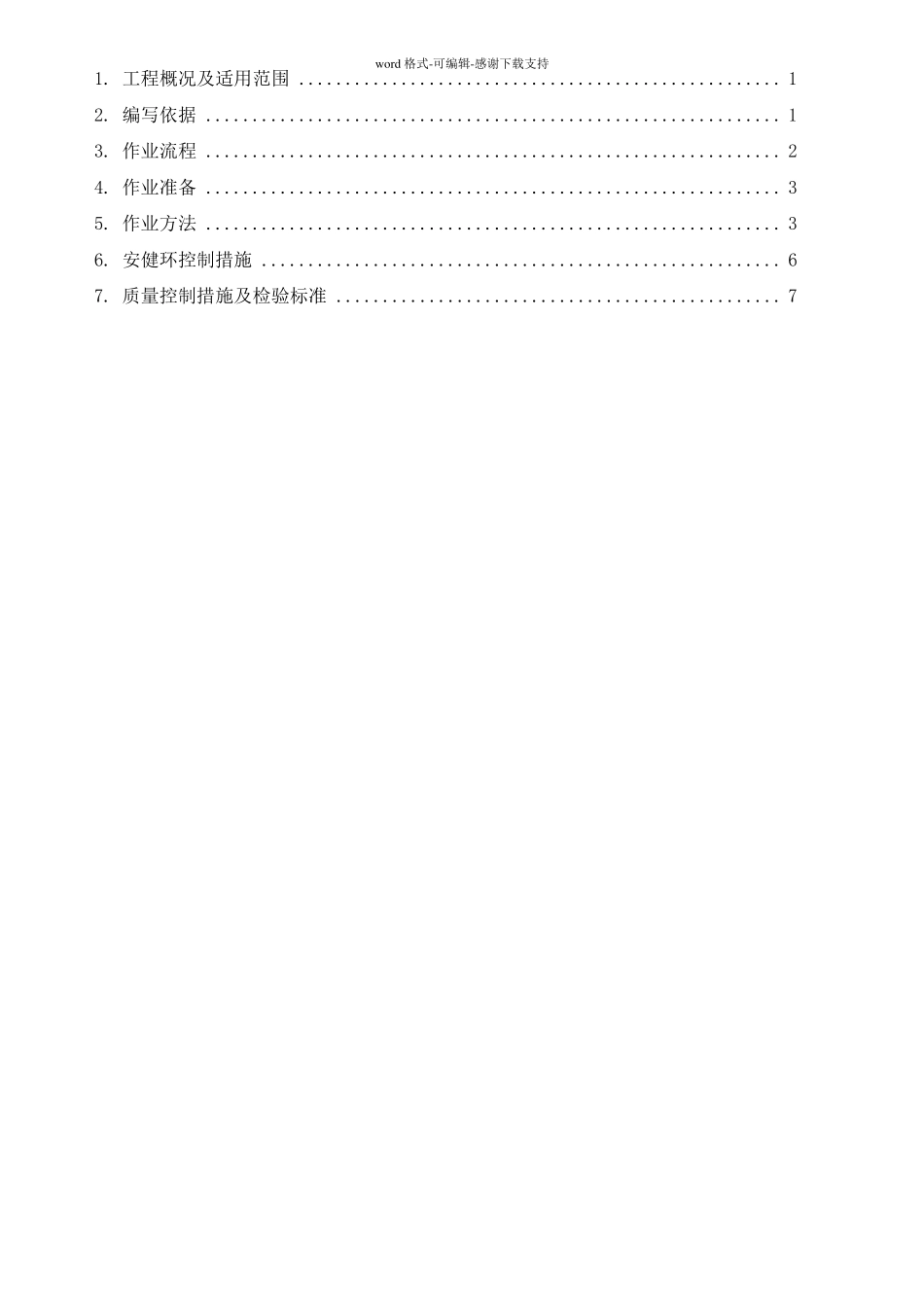

备用电源自投装置调试方案_第2页
2/9

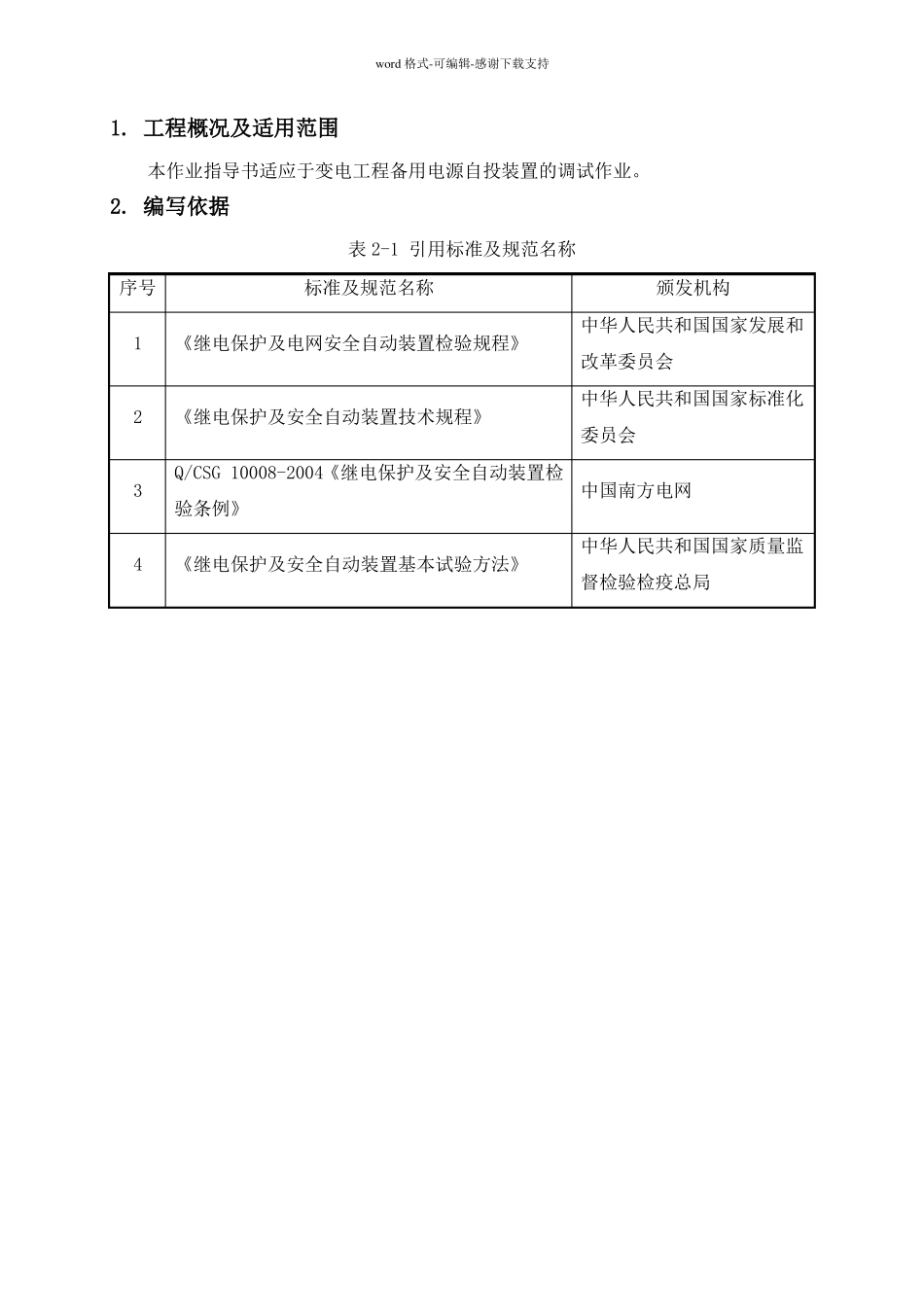

备用电源自投装置调试方案_第3页
3/9
word格式-可编辑-感谢下载支持备用电源自投装置调试方案批准:审核:编制:正泰电气股份有限公司海南矿业110kV铁矿变电站工程2014年7月12日目录word格式-可编辑-感谢下载支持1.工程概况及适用范围....................................................12.编写依据..............................................................13.作业流程..............................................................24.作业准备..............................................................35.作业方法..............................................................36.安健环控制措施........................................................67.质量控制措施及检验标准................................................7word格式-可编辑-感谢下载支持1.工程概况及适用范围本作业指导书适应于变电工程备用电源自投装置的调试作业。2.编写依据表2-1引用标准及规范名称序号1标准及规范名称《继电保护及电网安全自动装置检验规程》颁发机构中华人民共和国国家发展和改革委员会中华人民共和国国家标准化委员会中国南方电网中华人民共和国国家质量监督检验检疫总局2《继电保护及安全自动装置技术规程》Q/CSG10008-2004《继电保护及安全自动装置检验条例》《继电保护及安全自动装置基本试验方法》34word格式-可编辑-感谢下载支持3.作业流程3.1作业(工序)流程图开始外观检查绝缘检查通电检查保护装置校验整组传动试验保护通道联调定值检查调试记录完成图3-1备自投作业流程图word格式-可编辑-感谢下载支持4.作业准备4.1工器具及仪器仪表配置表4-1主要工器具及仪器仪表配置序号12345678名称兆欧表常用工具保护专用件(视检查需要而定)万用表试验电源盘微机保护测试装置相位表钳型电流表规格/编号1000V4位半单位只只只台数量1若干若干11111备注5.作业方法5.1作业条件检查检查工作的安全措施完善,二次隔离措施符合作业安全要求。检查屏柜及二次电缆安装完毕,符合试验条件。试验人员熟悉相关资料和技术要求。试验仪器符合要求。5.2通电前检查:核对保护屏配置的连片、压板、端子号、回路标注等,必须符合图纸要求。核对保护装置的硬件配置、标注及接线等,必须符合图纸要求。保护装置各插件上的元器件的外观质量、焊接质量应良好,所有芯片应插紧,型号正确,芯片放置位置正确。检查保护装置的背板接线有无断线、短路和焊接不良等现象,并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好。检查保护装置电源电压是否与实际接入电压相符。检查保护装置所配模块与实际配置的PT、CT相符合。保护屏接地是否符合要求。检查回路接线是否正确。word格式-可编辑-感谢下载支持5.3绝缘检查分组回路绝缘检查:将装置CPU插件拔出,在屏柜端子排处分别短接交流电压回路,交流电流回路、操作回路、信号回路端子;用1000V兆欧表轮流测量以上各组短接端子间及各组对地绝缘。其阻值应大于10MΩ。整组回路绝缘检查:将各分组回路短接,用1000V兆欧表测量整组回路对地绝缘。其阻值应大于1MΩ。5.4通电检查检查保护装置版本信息由厂家确认满足设计要求。按键检查:检查装置各按键,操作正常。时钟的整定与核对检查:调整时间,装置正常,将保护装置设置为当前时间,使装置停电5min以上,然后恢复电源,时钟走时应准确,保护装置时钟每24小时走时误差小于10秒;GPS对时已完善,核对各装置时间显示一致,并与后台计算机显示相符。装置自检正确,无异常报警信号。对保护装置保护、信号、控制回路上电应分别进行,检查各个回路之间是否完全独立,不存在串电现象。逆变电源检查:试验直流电源由零缓慢上升至80%额定电压值,此时面板上的电源指示灯应亮;直流电源调至80%额定电压,断开、合上逆变电源开关,逆变电源应能正常启动;装置仅插入逆变电源插件,分别在直流电压为80%、100%、115%的额定电压值时检验逆变电源的空载输出电压。装置处于正常工作状态,其各项电压输出在允许范围内,一般要求不大于2%的额定输出值;直流电源消失时,保护不应动作,并应有输出接点以启动告警信号。打印机与保护装置的联...
