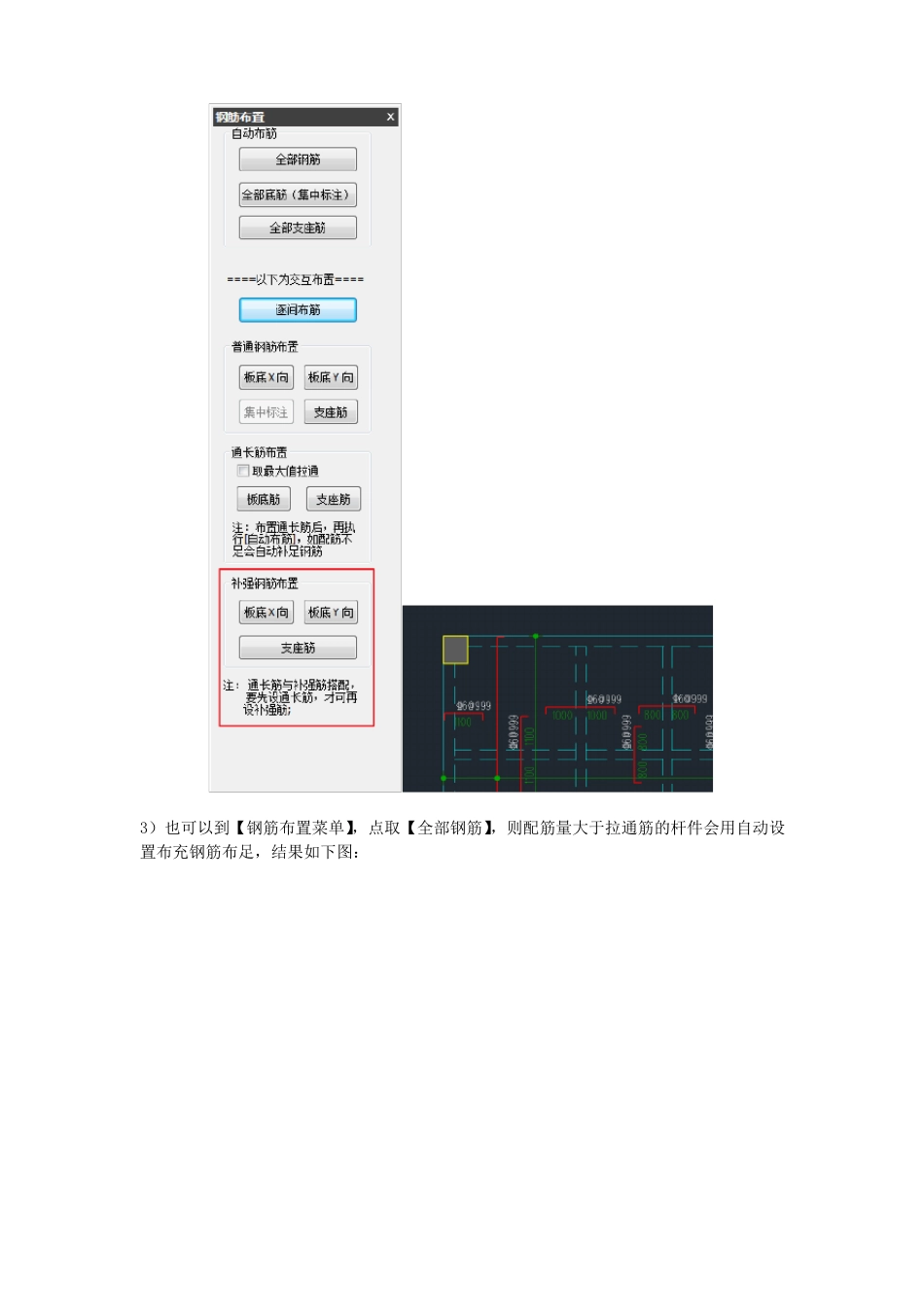

PKPM楼板施工图通长筋+附加出图操作一、区域钢筋1、应用场景：当需要分区域分别布置双层双向通长钢筋时，可用此功能绘施工图。支持“板底正筋”和“支座负筋”的区域布筋。选取所有板块，程序会统计出所选板块的配筋信息，供用户选择要布置得钢筋规格（也可交互输入），按最大值配筋量布置。2、操作步骤：1）执行【计算】完成后，执行【区域钢筋】命令，弹出如下对话框：先选择“板底正筋”，点“确定”，按命令行提示选择区域内楼板，在选择的过程中会有动态的选择结果显示如下图：选择结束后，右键确定弹出如下对话框：动态提示选择布置钢筋的位置，如下图：确定钢筋位置后，绿色线条绘制钢筋范围，如下图：2）执行【钢筋布置】命令，在弹出的对话框中，执行【补强钢筋布置】，对于不需要补强的楼板，程序现在是以6@999提示用户。3）也可以到【钢筋布置菜单】，点取【全部钢筋】，则配筋量大于拉通筋的杆件会用自动设置布充钢筋布足，结果如下图：二、通长钢筋1、应用场景：当楼面板布置规整、且配筋变化不大时，可用此功能绘施工图。2、操作步骤：1）执行【计算】项完成后，点取“交互布通长筋”中的【板底筋】、【支座筋】，根据命令选择需要拉通的钢筋的楼板范围，如果没有勾选“取最大值拉通”，程序会统计所选楼板的计算选筋，确定后弹出对话框如图：如果勾选了“取最大值拉通”，则自动按最大值布置。程序会自动按参数布置通长钢筋如下图：2）【补强钢筋布置】：在布通长筋时，如果不勾选“取大值配筋”，等布完通长筋后，再点【全部钢筋】，则钢筋量不足计算量的构件，会布置补充钢筋；三、预设钢筋1、应用场景：当用户需要控制楼板的最小配筋值的话，可用此功能绘施工图。2、操作步骤：1）执行【计算】之前，在【数据编辑】中【预设施工图钢筋】，可以预设支座、板X向、板Y向钢筋：2）修改钢筋：可以对已布置的钢筋进行修改，如下图：3）布置后，在执行【计算】，在执行【钢筋布置】中的“全部钢筋”，如下图，对于预设钢筋已经满足的楼板就不会再绘制，只会布置预设钢筋不能满足的楼板钢筋。
