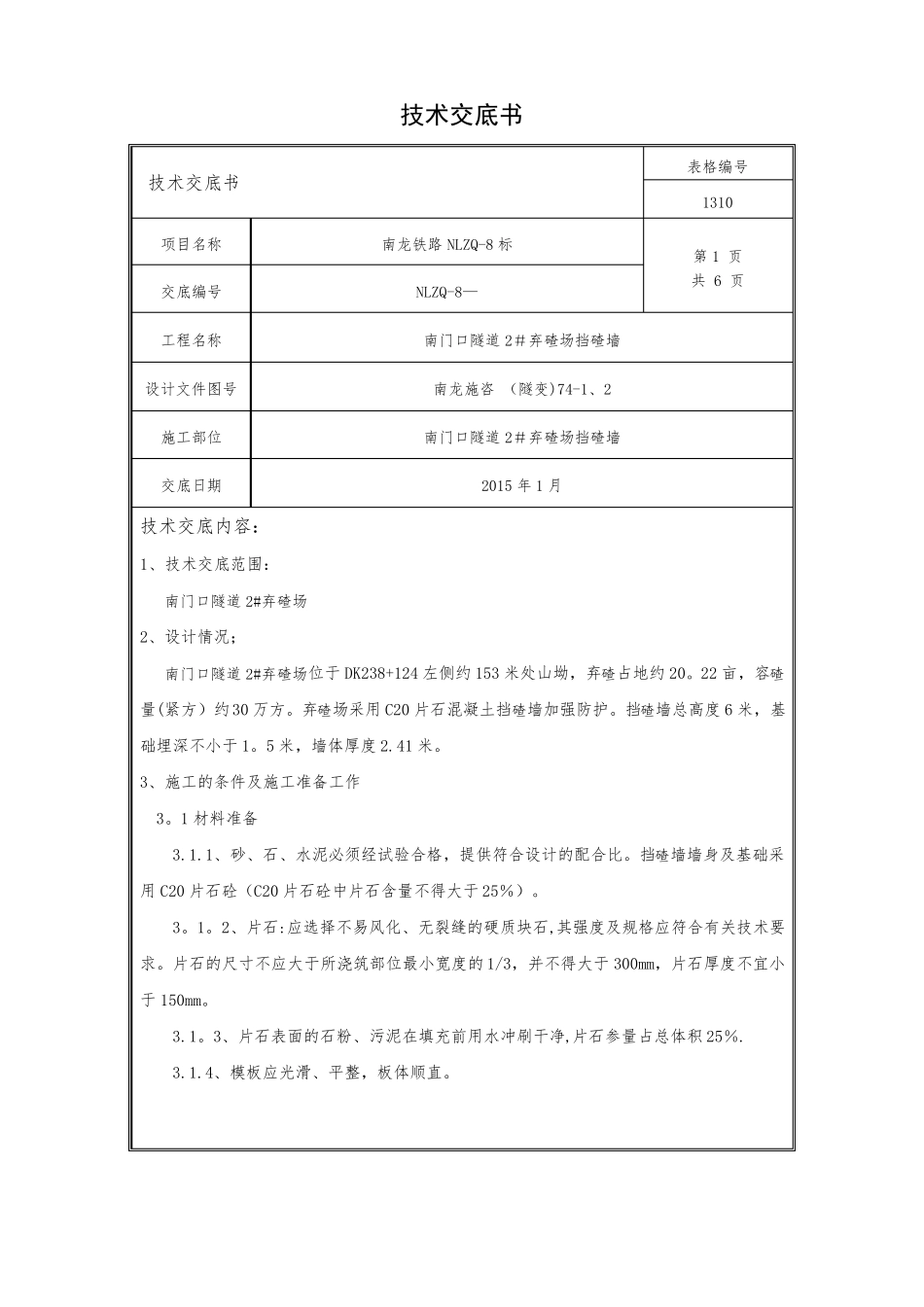

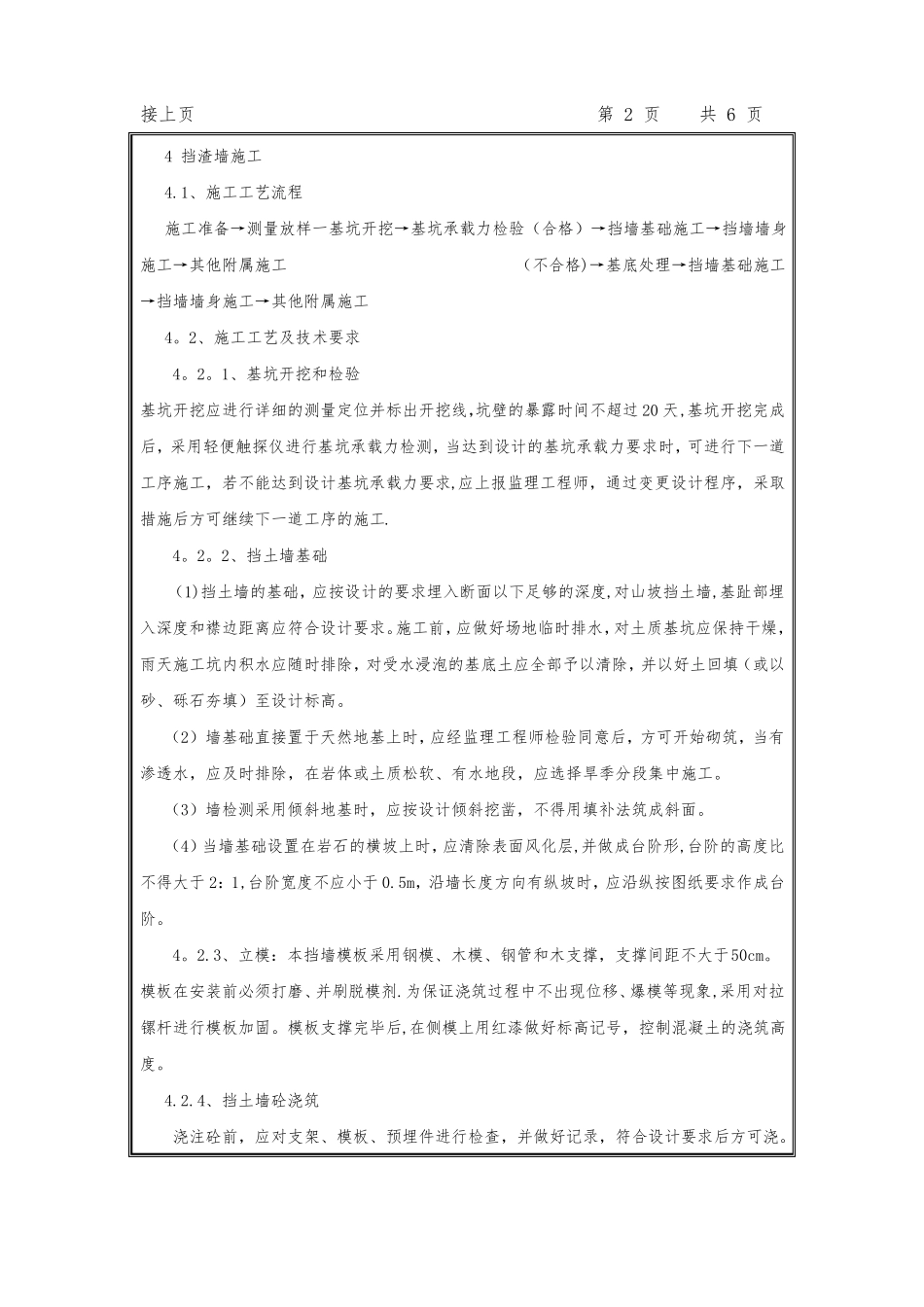

技术交底书表格编号技术交底书1310南龙铁路NLZQ-8标NLZQ-8—南门口隧道2#弃碴场挡碴墙南龙施咨(隧变)74-1、2南门口隧道2#弃碴场挡碴墙2015年1月第1页共6页项目名称交底编号工程名称设计文件图号施工部位交底日期技术交底内容:1、技术交底范围:南门口隧道2#弃碴场2、设计情况;南门口隧道2#弃碴场位于DK238+124左侧约153米处山坳,弃碴占地约20。22亩,容碴量(紧方)约30万方。弃碴场采用C20片石混凝土挡碴墙加强防护。挡碴墙总高度6米,基础埋深不小于1。5米,墙体厚度2.41米。3、施工的条件及施工准备工作3。1材料准备3.1.1、砂、石、水泥必须经试验合格,提供符合设计的配合比。挡碴墙墙身及基础采用C20片石砼(C20片石砼中片石含量不得大于25%)。3。1。2、片石:应选择不易风化、无裂缝的硬质块石,其强度及规格应符合有关技术要求。片石的尺寸不应大于所浇筑部位最小宽度的1/3,并不得大于300mm,片石厚度不宜小于150mm。3.1。3、片石表面的石粉、污泥在填充前用水冲刷干净,片石参量占总体积25%.3.1.4、模板应光滑、平整,板体顺直。接上页第2页共6页4挡渣墙施工4.1、施工工艺流程施工准备→测量放样一基坑开挖→基坑承载力检验(合格)→挡墙基础施工→挡墙墙身施工→其他附属施工(不合格)→基底处理→挡墙基础施工→挡墙墙身施工→其他附属施工4。2、施工工艺及技术要求4。2。1、基坑开挖和检验基坑开挖应进行详细的测量定位并标出开挖线,坑壁的暴露时间不超过20天,基坑开挖完成后,采用轻便触探仪进行基坑承载力检测,当达到设计的基坑承载力要求时,可进行下一道工序施工,若不能达到设计基坑承载力要求,应上报监理工程师,通过变更设计程序,采取措施后方可继续下一道工序的施工.4。2。2、挡土墙基础(1)挡土墙的基础,应按设计的要求埋入断面以下足够的深度,对山坡挡土墙,基趾部埋入深度和襟边距离应符合设计要求。施工前,应做好场地临时排水,对土质基坑应保持干燥,雨天施工坑内积水应随时排除,对受水浸泡的基底土应全部予以清除,并以好土回填(或以砂、砾石夯填)至设计标高。(2)墙基础直接置于天然地基上时,应经监理工程师检验同意后,方可开始砌筑,当有渗透水,应及时排除,在岩体或土质松软、有水地段,应选择旱季分段集中施工。(3)墙检测采用倾斜地基时,应按设计倾斜挖凿,不得用填补法筑成斜面。(4)当墙基础设置在岩石的横坡上时,应清除表面风化层,并做成台阶形,台阶的高度比不得大于2:1,台阶宽度不应小于0.5m,沿墙长度方向有纵坡时,应沿纵按图纸要求作成台阶。4。2.3、立模:本挡墙模板采用钢模、木模、钢管和木支撑,支撑间距不大于50cm。模板在安装前必须打磨、并刷脱模剂.为保证浇筑过程中不出现位移、爆模等现象,采用对拉镙杆进行模板加固。模板支撑完毕后,在侧模上用红漆做好标高记号,控制混凝土的浇筑高度。4.2.4、挡土墙砼浇筑浇注砼前,应对支架、模板、预埋件进行检查,并做好记录,符合设计要求后方可浇。接上页第3页共6页模板内的杂物、积水应清理干净。模板如有缝隙,应填塞严密,模板内面应涂刷脱模剂。浇注砼前,应检查砼的均匀性和坍落度.自高处向模板内倾卸砼时,为防止砼离析,应符合下列规定:(1)从高处直接倾卸时,其自由倾落高度不宜超过2m,以不发生离析为度。(2)当倾落高度超过2m时,应通过串筒、溜管或振动溜管等设施下落;倾落高度超过10m时,应设置减速装置(在串筒的不同高度设多向挡板).(3)在串筒出料筒下面,砼堆积高度不宜超过1m。(4)浇筑:根据片石混凝土设计要求配制C20的混凝土,以保证用量的连续性。混凝土施工前准备充足的片石(不小于15×30cm)堆放在挡墙施工现场边备用。混凝土分层浇筑,每层厚度控制在20—30cm之间.每层混凝土入模后,用插入式震动棒充分震捣均匀,然后根据混凝土体积25%的掺入量向模板内埋入片石,片石与片石之间的间距控制在30-50mm,片石距模板的距离应控制在15—20㎝左右为宜。当基底座于坚实基础上时,需用水润湿岩再浇筑混凝土;当二次浇筑时,应用高标号水泥砂浆于第一次浇筑顶面上铺设3—5cm高强砂浆作为基础底模,再行施工(第一次浇筑完毕需于顶面处设置接插石,增加...
