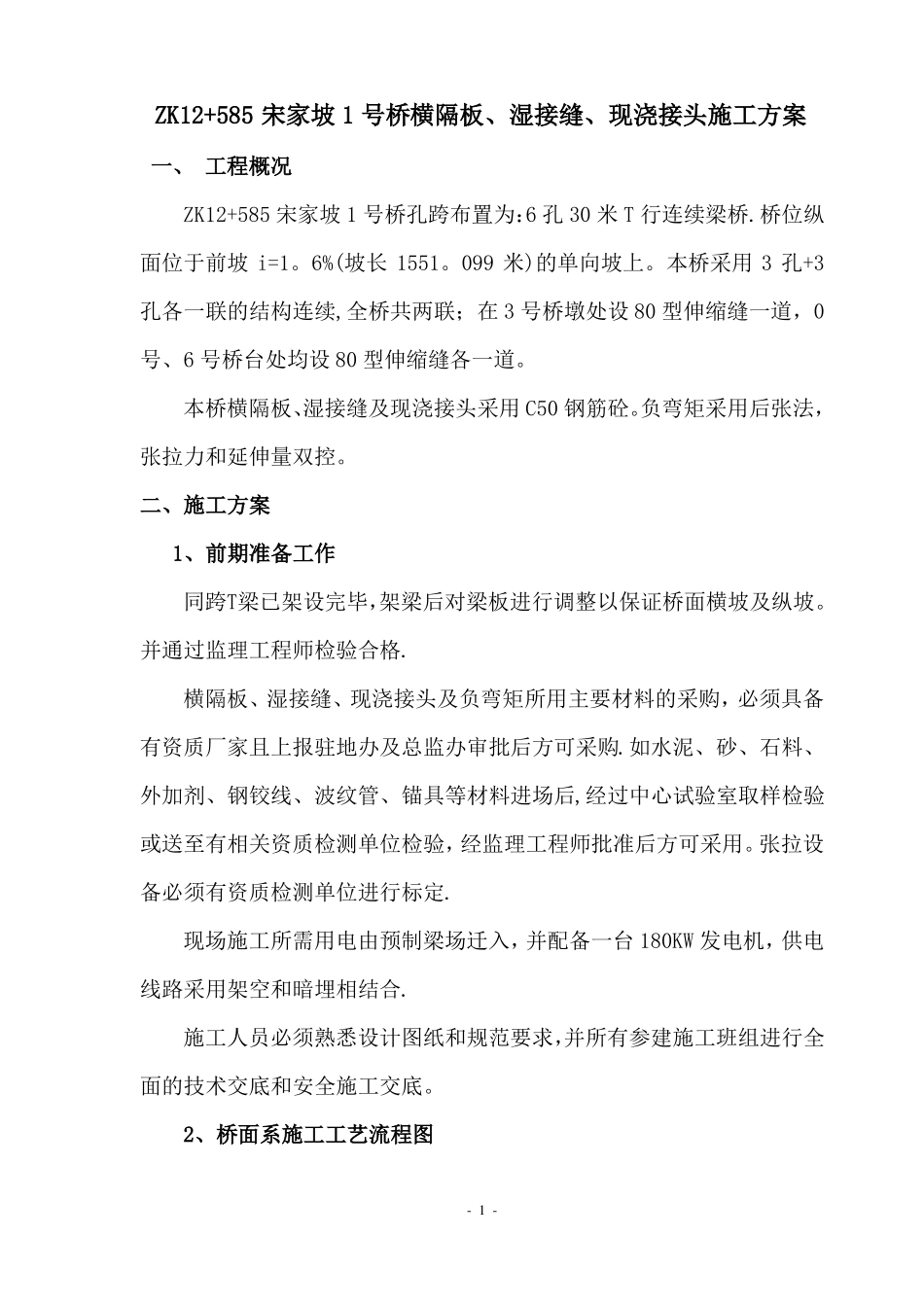

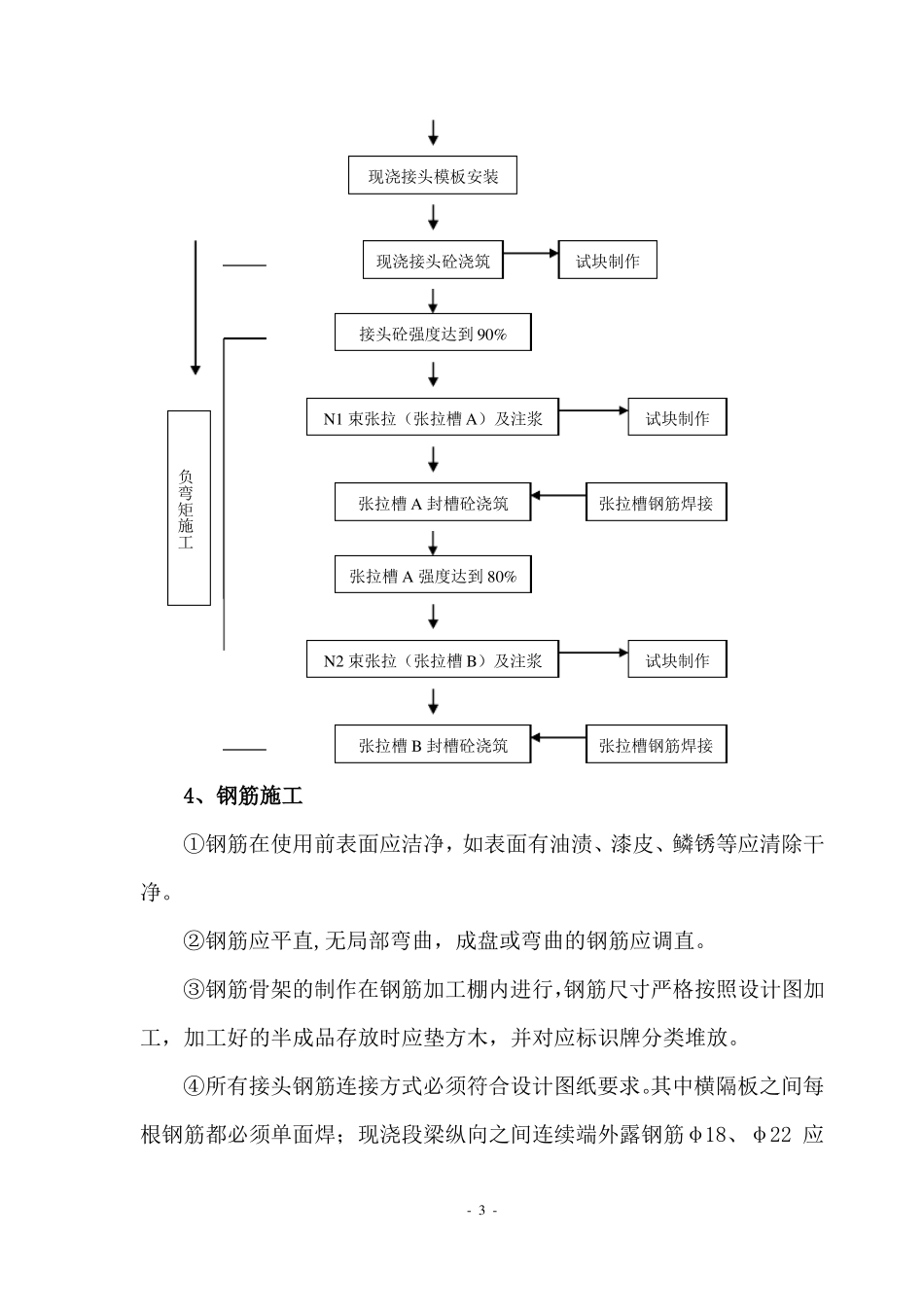

ZK12+585宋家坡1号桥横隔板、湿接缝、现浇接头施工方案一、工程概况ZK12+585宋家坡1号桥孔跨布置为：6孔30米T行连续梁桥.桥位纵面位于前坡i=1。6%(坡长1551。099米)的单向坡上。本桥采用3孔+3孔各一联的结构连续,全桥共两联；在3号桥墩处设80型伸缩缝一道，0号、6号桥台处均设80型伸缩缝各一道。本桥横隔板、湿接缝及现浇接头采用C50钢筋砼。负弯矩采用后张法，张拉力和延伸量双控。二、施工方案1、前期准备工作同跨T梁已架设完毕，架梁后对梁板进行调整以保证桥面横坡及纵坡。并通过监理工程师检验合格.横隔板、湿接缝、现浇接头及负弯矩所用主要材料的采购，必须具备有资质厂家且上报驻地办及总监办审批后方可采购.如水泥、砂、石料、外加剂、钢铰线、波纹管、锚具等材料进场后,经过中心试验室取样检验或送至有相关资质检测单位检验，经监理工程师批准后方可采用。张拉设备必须有资质检测单位进行标定.现场施工所需用电由预制梁场迁入，并配备一台180KW发电机，供电线路采用架空和暗埋相结合.施工人员必须熟悉设计图纸和规范要求，并所有参建施工班组进行全面的技术交底和安全施工交底。2、桥面系施工工艺流程图-1-施工准备梁板调整防撞护栏施工湿接缝及横隔梁接头施工泄水孔安装中横梁施工桥面铺装施工负弯矩张拉体系转换搭板施工3、横隔板、湿接缝、现浇接头及负弯矩施工工艺流程图现浇接头施工现浇段波纹管安装连续墩钢板焊接湿接缝钢筋制安横隔板钢筋制安、焊接横隔板施工横隔板模板安装横隔板砼浇筑试块制作湿接缝施工湿接缝模板安装湿接缝砼浇筑试块制作现浇接头钢筋制安、焊接-2-N2束张拉（张拉槽B）及注浆试块制作N1束张拉（张拉槽A）及注浆试块制作现浇接头砼浇筑试块制作现浇接头模板安装接头砼强度达到90%负弯矩施工张拉槽A封槽砼浇筑张拉槽钢筋焊接张拉槽A强度达到80%张拉槽B封槽砼浇筑张拉槽钢筋焊接4、钢筋施工①钢筋在使用前表面应洁净，如表面有油渍、漆皮、鳞锈等应清除干净。②钢筋应平直,无局部弯曲，成盘或弯曲的钢筋应调直。③钢筋骨架的制作在钢筋加工棚内进行，钢筋尺寸严格按照设计图加工，加工好的半成品存放时应垫方木，并对应标识牌分类堆放。④所有接头钢筋连接方式必须符合设计图纸要求。其中横隔板之间每根钢筋都必须单面焊；现浇段梁纵向之间连续端外露钢筋φ18、φ22应-3-对应单面焊,钢筋φ12应对应绑扎；现浇段梁端头横向预埋筋φ12、φ20之间应单面焊；现浇段梁面纵向筋φ16之间应单面焊,φ10钢筋之间采用绑扎；湿接缝N5圆环钢筋应与相邻梁外露圆环钢筋对应点焊；牛腿钢筋之间必须单面焊；以上所指单面焊焊缝不小于10d,绑扎长度不小于35d。⑤现浇接头和湿接缝钢筋安装时，主筋焊接时钢筋轴线一致,主筋5d长度应弯成15°角，并采用双面焊，焊缝不小于5d。主筋接头应错开布置，在35d长度范围内并不小于50cm区段内接头数量不能超过50%。分布筋、箍筋与主筋采用扎丝绑扎，接头长度不小于35d,绑扎应牢固，扎丝头向梁体内弯曲，不得外露。⑥焊接工必须持证上岗，必须采用502或506焊条。焊缝必须饱满、无气泡、无裂缝，焊渣应及时敲干净。⑦钢筋保护层采用C50工字型砼垫块，保护层厚度3cm，垫块应绑扎牢固。视结构特点合理布置垫块,原则上不小于4块/m2，变截面和主筋部位适当加密。⑧现浇接头部分负弯矩波纹管应与钢筋配合施工,一般在波纹管安装好后方能焊接梁顶之间主筋。波纹管之间应用胶带包密实,严禁漏浆。⑨连续墩支座钢板应与相邻预制梁底钢板焊接后方能施工现浇接头，钢板与钢板直接应四面焊接。⑩张拉槽钢筋应在负弯矩张拉结束后及时把原断开钢筋逐根进行单面焊连接，焊缝不小于10d。钢筋安装完后应对钢筋间距、焊缝、根数及保护层进行自检,并经监理工程师验收合格后，方可进行模板安装。-4-5、模板安装①横隔板、湿接缝、现浇接头模板均采用胶合板。横隔板、现浇接头模板安装采用设拉杆固定，湿接缝采用挂模法固定.②模板安装严格按照设计图纸尺寸进行安装。安装完毕后,应对其平面位置、顶部高程、节点联系、平整度及稳定性等进行自检，并通知监理工程师验收合格后方可浇注砼。③胶合板拼装时板面应平整,接缝严密，不漏浆，保证结构物外露面...
