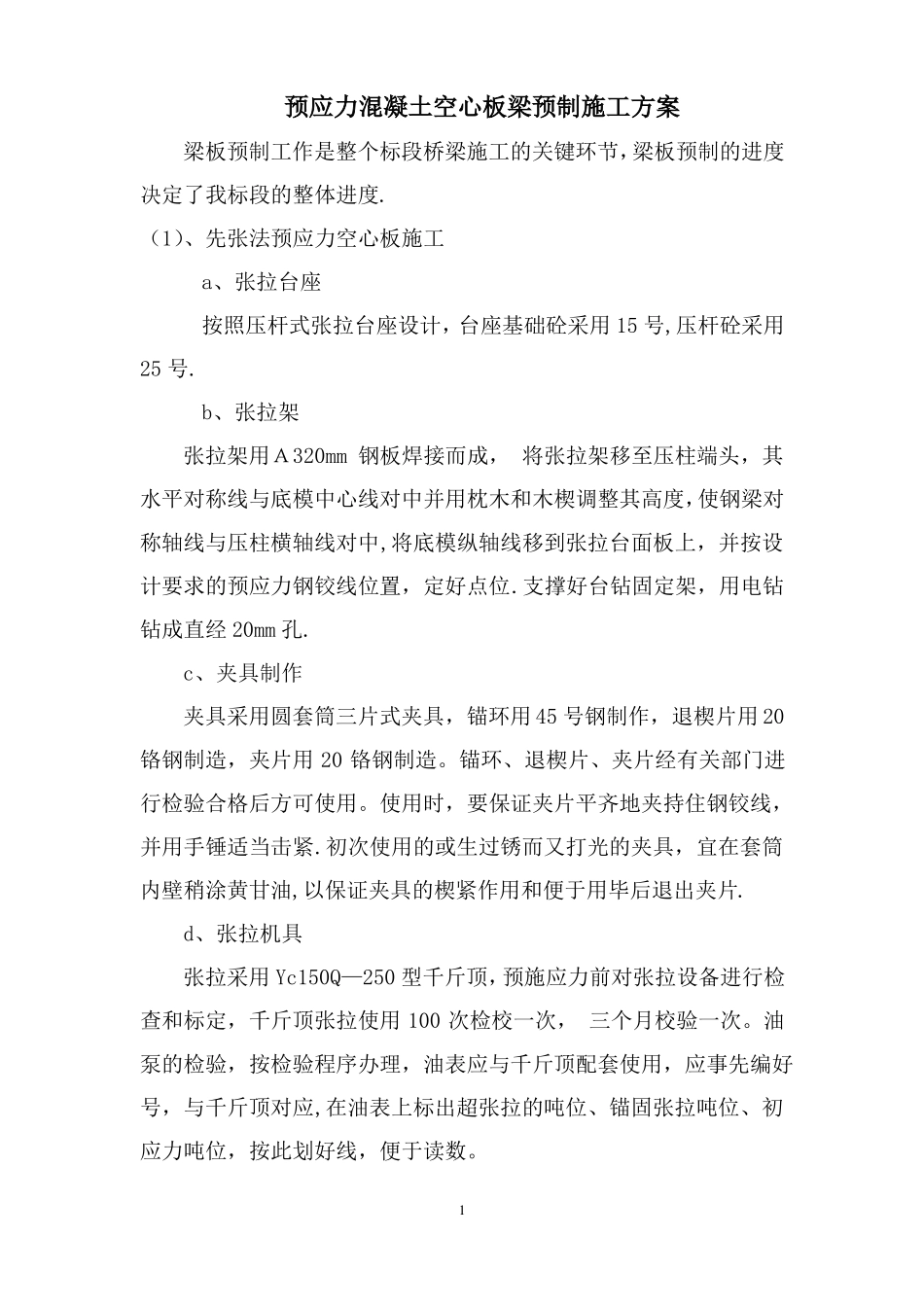

预应力混凝土空心板梁预制施工方案梁板预制工作是整个标段桥梁施工的关键环节，梁板预制的进度决定了我标段的整体进度.（1）、先张法预应力空心板施工a、张拉台座按照压杆式张拉台座设计，台座基础砼采用15号,压杆砼采用25号.b、张拉架张拉架用Ａ320mm钢板焊接而成，将张拉架移至压柱端头，其水平对称线与底模中心线对中并用枕木和木楔调整其高度，使钢梁对称轴线与压柱横轴线对中,将底模纵轴线移到张拉台面板上，并按设计要求的预应力钢铰线位置，定好点位.支撑好台钻固定架，用电钻钻成直经20mm孔.c、夹具制作夹具采用圆套筒三片式夹具，锚环用45号钢制作，退楔片用20铬钢制造，夹片用20铬钢制造。锚环、退楔片、夹片经有关部门进行检验合格后方可使用。使用时，要保证夹片平齐地夹持住钢铰线，并用手锤适当击紧.初次使用的或生过锈而又打光的夹具，宜在套筒内壁稍涂黄甘油,以保证夹具的楔紧作用和便于用毕后退出夹片.d、张拉机具张拉采用Yc150Q—250型千斤顶，预施应力前对张拉设备进行检查和标定，千斤顶张拉使用100次检校一次，三个月校验一次。油泵的检验，按检验程序办理，油表应与千斤顶配套使用，应事先编好号，与千斤顶对应,在油表上标出超张拉的吨位、锚固张拉吨位、初应力吨位，按此划好线，便于读数。1e、钢铰线加工钢铰线下料长度按下列公式计算：L=L1+L2+2L3+2L0L1──两横梁间外缘距离(cm)L2──千斤顶长度（cm）L3──夹片长度(cm)L0──预留长度，一般为10cm下料到所需长度，两侧各5cm处，用铁丝绑扎,然后用无齿锯切断,每隔2m用铁丝绑扎,绑扎好后的钢铰线编号挂牌堆放。f、底模：在浇注好的砼底座上按设计预埋固定铰链螺丝，底模与铰链连结，用螺丝拧紧；中线标高应符合设计；底模与侧模间用橡胶条,防漏浆；为了吊装方便，吊点处的底板采用木质活动的，吊梁时可活动抽出。g、钢铰线安放及钢筋骨架绑扎在底模上安放预应力钢铰线及绑扎钢筋骨架.在安放钢铰线过程中，严禁被底模脱模剂污染、沾污，影响钢铰线与混凝土的结合。钢筋制作绑扎严格按照施工规范和施工图进行。要注意主梁铰缝筋的绑扎，以防止预制完毕后该号箍筋抠不出来，影响主梁横向联结，另外注意预埋件的绑扎及位置准确，在浇注过程中要及时调整,以免影响后续工序的施工。h、支立侧模及端模侧模事先编号，按号入座，便于组装与支立，侧模与底模用螺丝联结，橡胶条加垫以防漏浆，检查合格后涂隔离剂.端模底部预留钢铰线孔.2j、钢铰线的张拉张拉从一端进行，单根张拉,设置YC150Q—250型千斤顶2台，千斤顶作用于30型工字钢的三角形传力架上，钢铰线按设计位置穿入台座后并套上进行失效处理的硬塑料管，通过传力架作用于Yc150Q-250型千斤顶逐根张拉至初应力，各钢铰线梳好夹好，以保证钢铰线位置准确.初张拉后，采用Yc150Q-250型千斤顶在两端同时进行张拉，张拉力为控制应力，并持荷2min，为防止千斤顶回缩，在千斤顶活塞部分加垫圈，垫圈用事先制作的三块三分之一圆组合而成的圆型铁垫，最后进行控制张拉力锚固.在张拉过程中采用双控（压力和伸长值）的方法.先张法预应力钢筋张拉程序（张拉控制应力采用1395Mpa)：0→初应力→δcon→（持荷2min)（锚固)张拉后,测定预应力钢铰线的回缩与锚具变形量，对于夹片式锚具，不得大于5mm，每个断面严禁断丝、滑丝，如果出现断丝、滑丝，应更换钢铰线、锚具，重新张拉。k、砼浇注浇注底板砼：由于底板砼较薄，要充分保证砼埋住上层钢筋3—4cm.振捣采用平板振捣器，振捣时严禁碰到预应力钢铰线，往复振捣，直到砼不再下沉,表面呈平坦，泛浆为止。穿放胶囊及安装木芯模：10m板采用定型胶囊，使用前应充分检查，认为无漏气现象方可使用。胶囊充气打压至5kg/cm2，继续浇注侧板砼;13m及以上空心板采用木模成孔，木芯模（采用塑料膜包裹)安装完毕后，方可继续浇注侧板砼。浇注侧、顶板砼：由一端向另一端对称平衡，分层浇注，同时插3入引气插钎,保证侧振表面不出气泡、过振现象，在浇注期间派专人检查支架、模板钢筋和预埋件稳固和变形、移位时，要及时处理。在浇注中抽取3组试块,供放松钢铰线之用。浇注完成后，对砼顶面及时修理、抹平，等定浆后拉毛。l、砼的养护砼浇...
