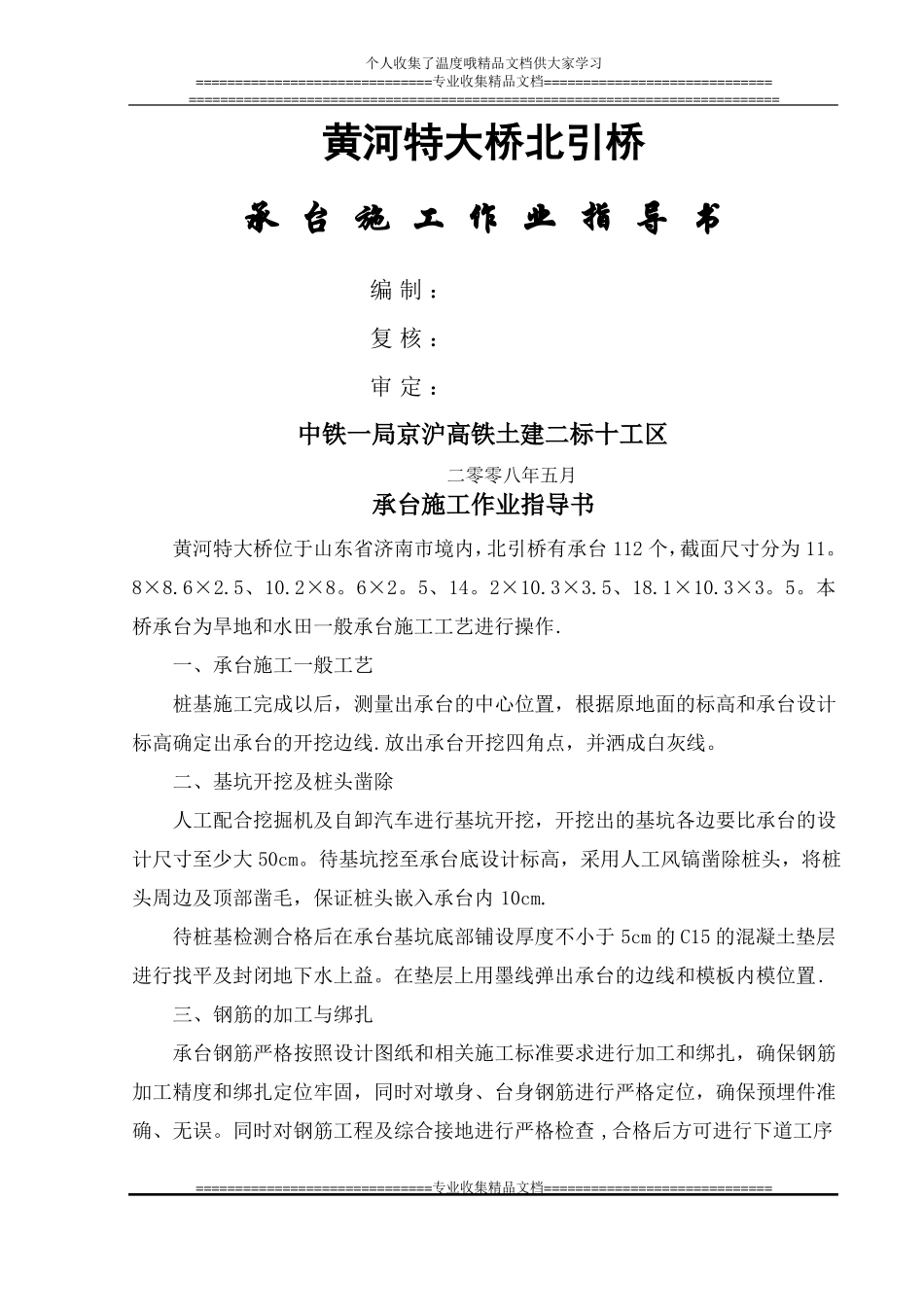

个人收集了温度哦精品文档供大家学习==============================专业收集精品文档========================================================================================================黄河特大桥北引桥承台施工作业指导书编制：复核：审定：中铁一局京沪高铁土建二标十工区二零零八年五月承台施工作业指导书黄河特大桥位于山东省济南市境内，北引桥有承台112个，截面尺寸分为11。8×8.6×2.5、10.2×8。6×2。5、14。2×10.3×3.5、18.1×10.3×3。5。本桥承台为旱地和水田一般承台施工工艺进行操作.一、承台施工一般工艺桩基施工完成以后，测量出承台的中心位置，根据原地面的标高和承台设计标高确定出承台的开挖边线.放出承台开挖四角点，并洒成白灰线。二、基坑开挖及桩头凿除人工配合挖掘机及自卸汽车进行基坑开挖，开挖出的基坑各边要比承台的设计尺寸至少大50cm。待基坑挖至承台底设计标高，采用人工风镐凿除桩头，将桩头周边及顶部凿毛，保证桩头嵌入承台内10cm.待桩基检测合格后在承台基坑底部铺设厚度不小于5cm的C15的混凝土垫层进行找平及封闭地下水上益。在垫层上用墨线弹出承台的边线和模板内模位置.三、钢筋的加工与绑扎承台钢筋严格按照设计图纸和相关施工标准要求进行加工和绑扎，确保钢筋加工精度和绑扎定位牢固，同时对墩身、台身钢筋进行严格定位，确保预埋件准确、无误。同时对钢筋工程及综合接地进行严格检查,合格后方可进行下道工序==============================专业收集精品文档=============================个人收集了温度哦精品文档供大家学习==============================专业收集精品文档========================================================================================================的施工.四、承台模板与钢筋承台模板采用整体大块模板，人工配合汽车吊现场安装，模板安装要承台施工工艺流程图支撑牢固，保证承台几何尺寸的准确;严格控制基底与承台顶部标高，并在模板上用油漆标示出承台的顶面标高。承台钢筋在加工场下料制作,预埋件提前加工制作，用拖车运至施工现场进行绑扎和安装。地面、侧面钢筋网片绑扎方形穿心式混凝土垫块。预埋件按要求的位置焊接在钢筋网片上。确保工程质量外观美观且达到优质工程.五、桩基承台施工符合下列规定：①承台混凝土在无水条件下浇筑，按地质、地下水位和水深条件，采用井点降水法排水或防水措施；在承台开挖线以外1-2m处布设井点，井点与井点的相对间距5m左右为宜,在承台开挖线外四周布设，深度在承台底以下1-2m打设￠300mm的无沙管,相对间距和深度根据地下水量大小具体而定.②绑扎承台钢筋前，核实承台底面高程及每根基桩埋入承台长度，并对基底面进行修整。基底为软弱土层时,按设计要求采取适当措施，防止承台在灌筑混凝土过程中产生不均匀沉降。③承台底面以上到设计高程范围的基桩顶部显露出新鲜混凝土面。基桩埋入承台长度及桩顶主钢筋锚入承台长度满足设计要求。④采用基桩顶主钢筋伸入承台联结时，承台底层钢筋网在越过桩顶处不得截断.采用基桩顶部直接埋入承台联结时，承台底层钢筋网碰及基桩时，调整钢筋间距或在基桩两侧改用束筋越过，确需截断时，在截断处增设附加等强度钢筋连续绕过。⑤承台混凝土强度满足设计要求，混凝土表面平整光滑，不得有蜂窝、麻面和露筋，钢筋保护层厚度不小于设计要求.承台各部位偏差符合下页表格要求。六、混凝土浇筑承台混凝土采用拌合站集中拌合，罐车运送混凝土，混凝土采用插入式捣固==============================专业收集精品文档=============================个人收集了温度哦精品文档供大家学习==============================专业收集精品文档========================================================================================================棒振捣。承台各部位允许偏差序号1234项目尺寸顶面高程轴线偏位前、后、左、右边缘距设计中心线尺寸允许偏差(mm)±30±2015±50七、基坑回填承台施工完成后基坑需及时回填，回填采用小型打夯机具对称分层填筑、夯实，夯实后的密实度应不小于规范要求。回填完毕后及时封闭已...
