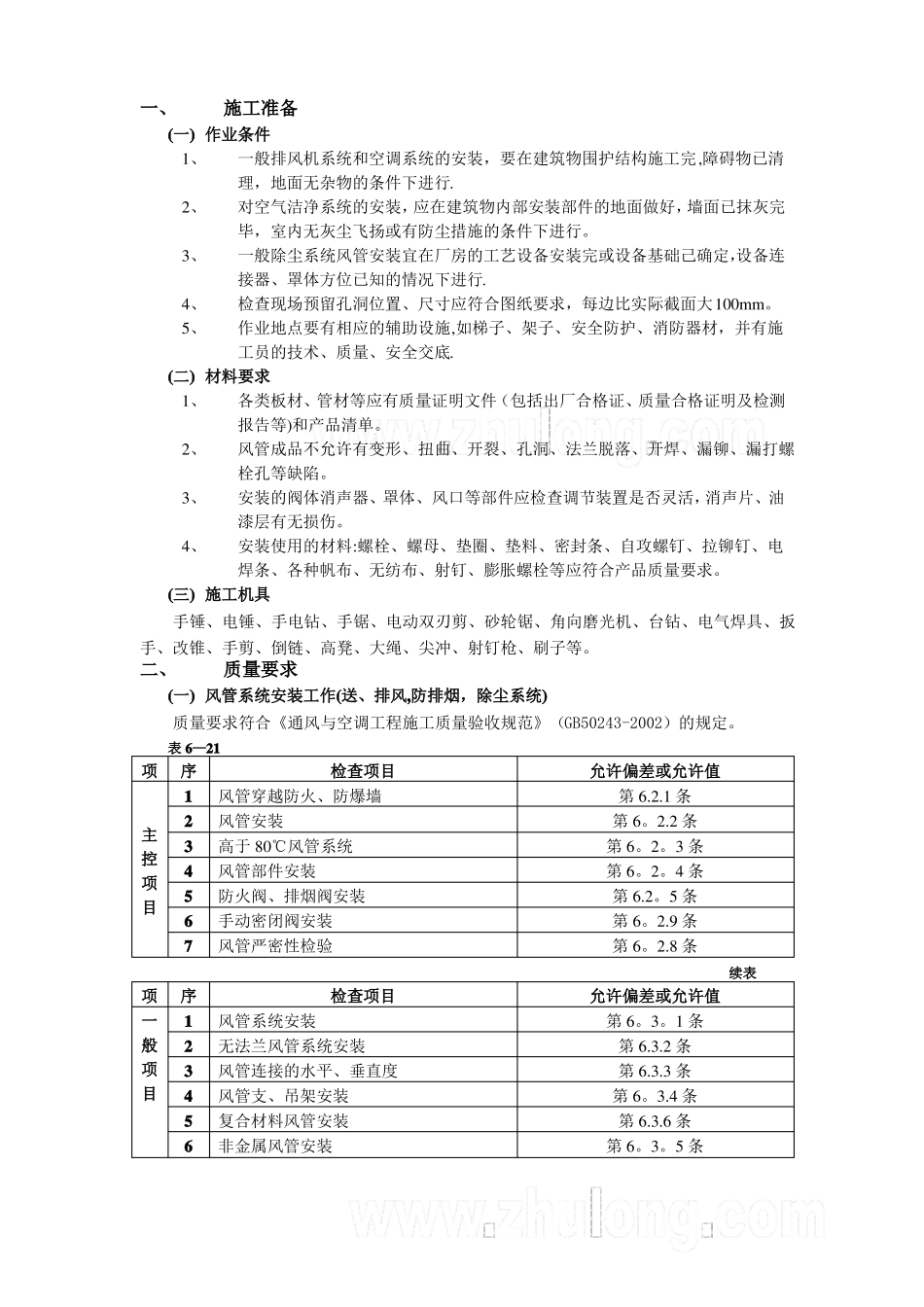

一、施工准备(一)作业条件1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完,障碍物已清理，地面无杂物的条件下进行.2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行.4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。5、作业地点要有相应的辅助设施,如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底.(二)材料要求1、各类板材、管材等应有质量证明文件（包括出厂合格证、质量合格证明及检测报告等)和产品清单。2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。4、安装使用的材料:螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。(三)施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。二、质量要求(一)风管系统安装工作(送、排风,防排烟，除尘系统)质量要求符合《通风与空调工程施工质量验收规范》（GB50243-2002）的规定。表6—21项序123456风管安装检查项目风管穿越防火、防爆墙高于80℃风管系统风管部件安装防火阀、排烟阀安装手动密闭阀安装允许偏差或允许值第6.2.1条第6。2.2条第6。2。3条第6。2。4条第6.2。5条第6。2.9条主控项目7风管严密性检验第6。2.8条续表项一般项目序123456风管系统安装无法兰风管系统安装风管连接的水平、垂直度风管支、吊架安装复合材料风管安装非金属风管安装检查项目允许偏差或允许值第6。3。1条第6.3.2条第6.3.3条第6。3.4条第6.3.6条第6。3。5条78910风阀安装风帽安装吸、排风罩安装风口安装第6。3。8条第6。3.9条第6。3。10条第6.3。11条(二)风管系统安装工程（空调系统)质量要求符合《通风与空调工程施工质量验收规范》（GB50243-2002）的规定。表6-22项序12检查项目风管穿越防火、防爆墙(楼板）风管内严禁其他管线穿越易燃、易爆环境风管室外立管的固定拉索高于80℃风管系统风管部件安装手动密闭阀安装风管严密性检验风管系统安装无法兰风管系统安装风管连接的水平、垂直质量风管支、吊架安装铝板、不绣钢板风管安装非金属风管安装复合材料风管安装风阀安装风口安装变风量末端装置安装允许偏差或允许值第6.2.1条第6。2.2—1条第6.2。2—2条第6.2.2-3条第6.2。3条第6.2。4条第6.2。9条第6。2.8条第6.3.1条第6.3.2条第6。3.3条第6。3。4条第6.3.1—8条第6。3.5条第6.3.6条第6。3.8条第6。3.11条第6。3。10条主控项目345678123一般项目45678910(三)风管系统安装工程（净化空调系统）质量要求符合《通风与空调工程施工质量验收规范》（GB50243—2002)的规定。表6—23项序12主控项目34567风管安装高于80℃风管系统风管部件安装手动密闭阀安装净化风管安装真空吸尘系统安装检查项目风管穿越防火、防爆墙允许偏差或允许值第6.2.1条第6。2.2条第6.2。3条第6.2。4条第6。2。9条第6.2.6条第6。2.7条8风管严密性检验第6.2.8条续表项一般项序123风管系统安装无法兰风管系统安装风管安装的水平、垂直质量检查项目允许偏差或允许值第6。3。1条第6。3.2条第6。3.3条目45678910风管的支、吊架非金属风管安装复合材料风管安装风阀的安装净化空调风口的安装真空吸尘系统安装位置和标高风口安装允许偏差水平度垂直度第6.3。4条第6。3。5条第6。3。6条第6.3。8条第6。3.12条第6。3。7条不应大于10mm不应大于3/1000不应大于2/1000三、四、工艺流程操作工艺(一)按设计要求并参照土建基准线找出风管标高(二)制作吊架及高吊点1、标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。2、风管支、吊架的制作图参照《建筑设备施工安装图集》(91SB6)的用料规格和做法制作。3、吊点的设置：（1）预埋件法：①前期预埋...
