大体积混凝土水平施工缝的处理方法VIP免费

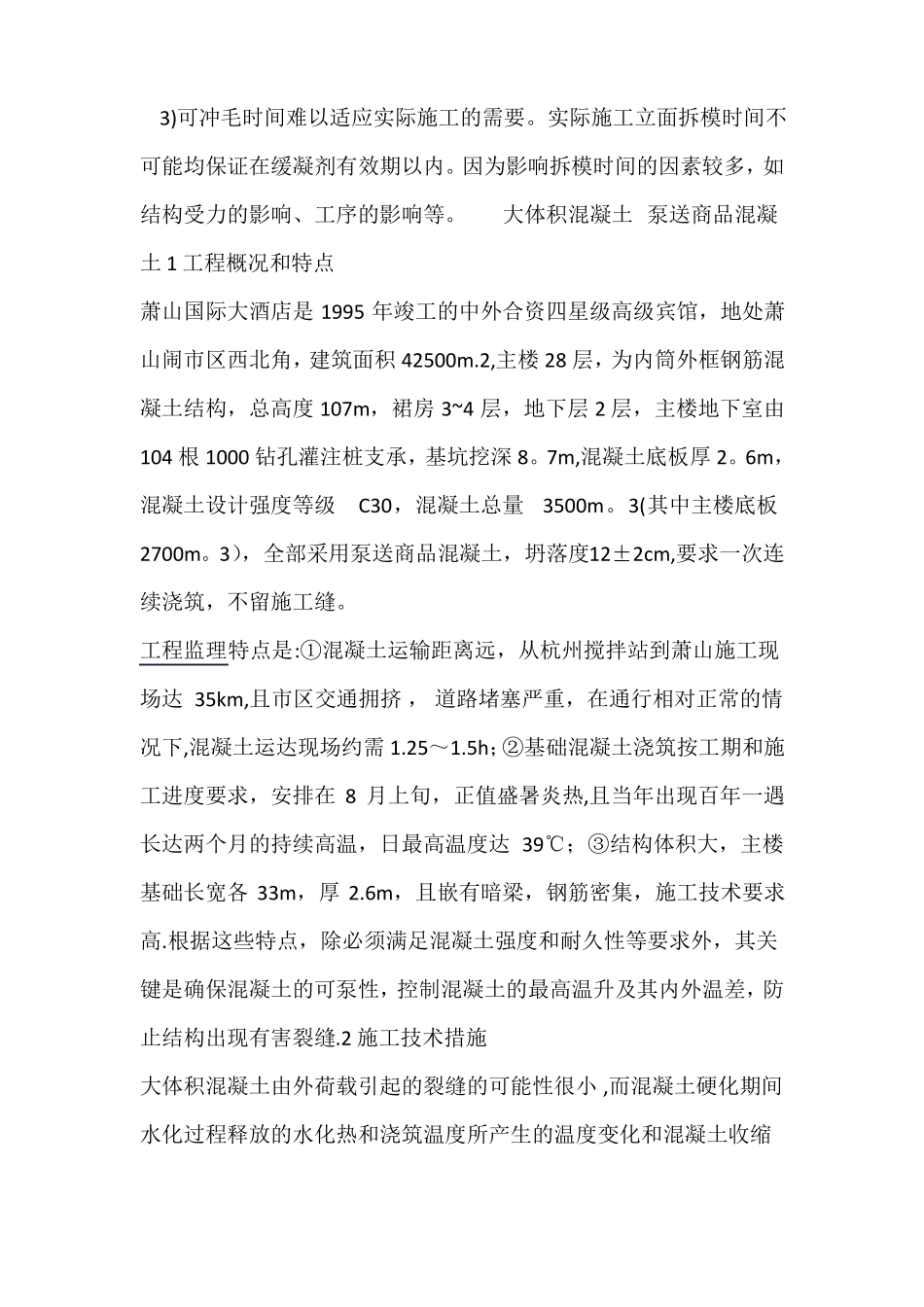

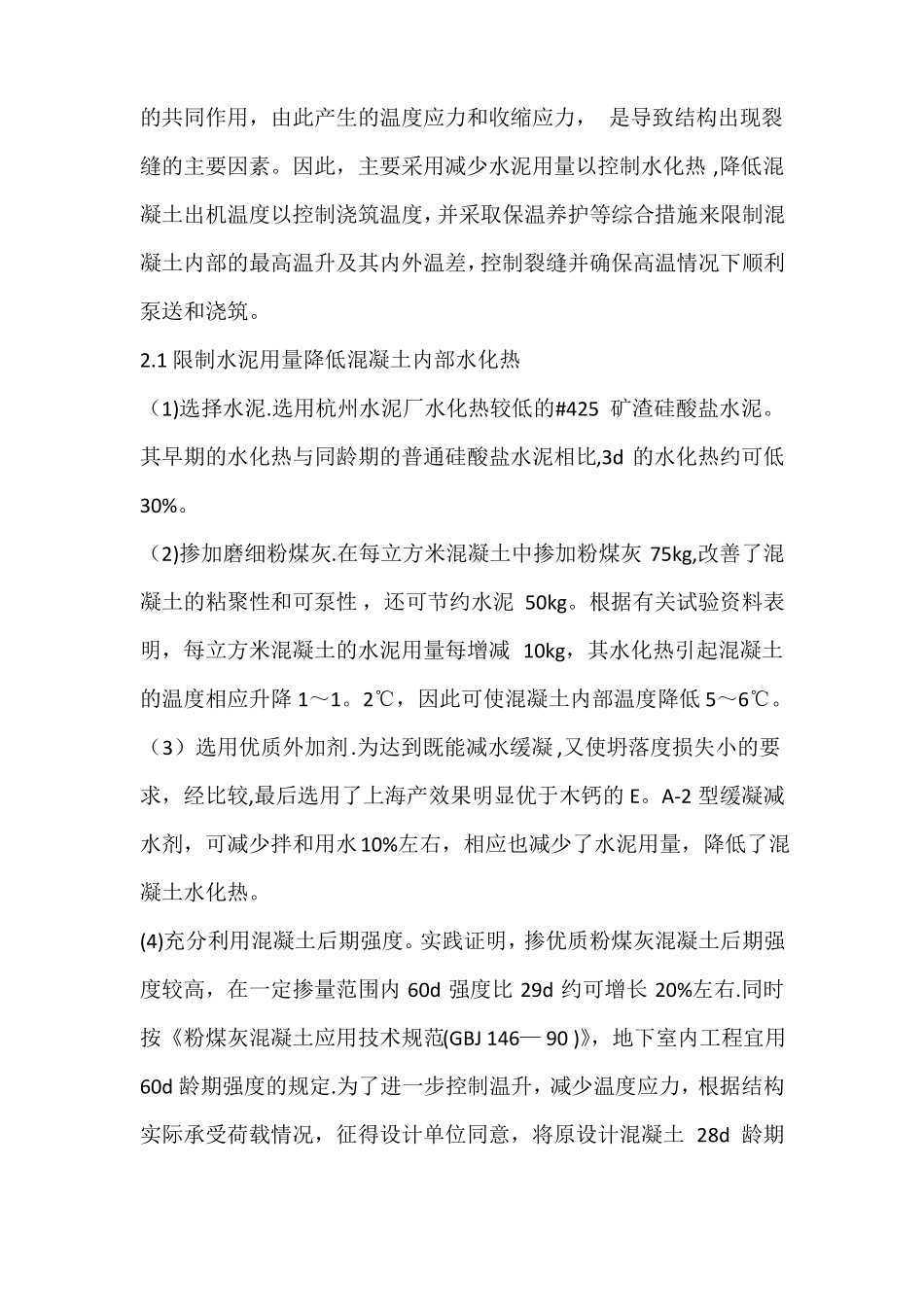

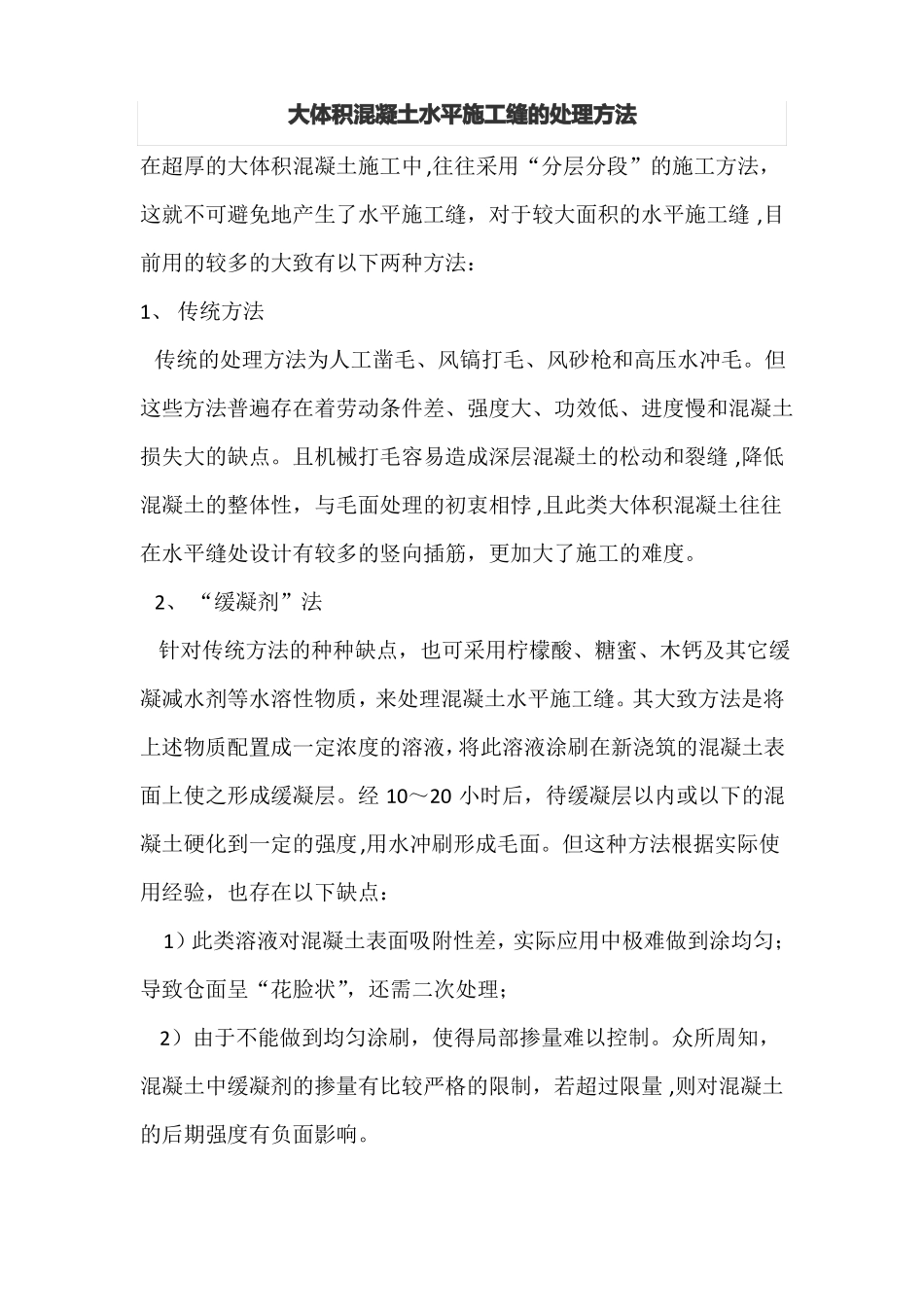

大体积混凝土水平施工缝的处理方法在超厚的大体积混凝土施工中,往往采用“分层分段”的施工方法，这就不可避免地产生了水平施工缝，对于较大面积的水平施工缝,目前用的较多的大致有以下两种方法：1、传统方法传统的处理方法为人工凿毛、风镐打毛、风砂枪和高压水冲毛。但这些方法普遍存在着劳动条件差、强度大、功效低、进度慢和混凝土损失大的缺点。且机械打毛容易造成深层混凝土的松动和裂缝,降低混凝土的整体性，与毛面处理的初衷相悖,且此类大体积混凝土往往在水平缝处设计有较多的竖向插筋，更加大了施工的难度。2、“缓凝剂”法针对传统方法的种种缺点，也可采用柠檬酸、糖蜜、木钙及其它缓凝减水剂等水溶性物质，来处理混凝土水平施工缝。其大致方法是将上述物质配置成一定浓度的溶液，将此溶液涂刷在新浇筑的混凝土表面上使之形成缓凝层。经10～20小时后，待缓凝层以内或以下的混凝土硬化到一定的强度,用水冲刷形成毛面。但这种方法根据实际使用经验，也存在以下缺点：1）此类溶液对混凝土表面吸附性差，实际应用中极难做到涂均匀；导致仓面呈“花脸状”，还需二次处理；2）由于不能做到均匀涂刷，使得局部掺量难以控制。众所周知，混凝土中缓凝剂的掺量有比较严格的限制，若超过限量,则对混凝土的后期强度有负面影响。3)可冲毛时间难以适应实际施工的需要。实际施工立面拆模时间不可能均保证在缓凝剂有效期以内。因为影响拆模时间的因素较多，如结构受力的影响、工序的影响等。大体积混凝土泵送商品混凝土1工程概况和特点萧山国际大酒店是1995年竣工的中外合资四星级高级宾馆，地处萧山闹市区西北角，建筑面积42500m.2,主楼28层，为内筒外框钢筋混凝土结构，总高度107m，裙房3~4层，地下层2层，主楼地下室由104根1000钻孔灌注桩支承，基坑挖深8。7m,混凝土底板厚2。6m，混凝土设计强度等级C30，混凝土总量3500m。3(其中主楼底板2700m。3），全部采用泵送商品混凝土，坍落度12±2cm,要求一次连续浇筑，不留施工缝。工程监理特点是:①混凝土运输距离远，从杭州搅拌站到萧山施工现场达35km,且市区交通拥挤，道路堵塞严重，在通行相对正常的情况下,混凝土运达现场约需1.25～1.5h；②基础混凝土浇筑按工期和施工进度要求，安排在8月上旬，正值盛暑炎热,且当年出现百年一遇长达两个月的持续高温，日最高温度达39℃；③结构体积大，主楼基础长宽各33m，厚2.6m，且嵌有暗梁，钢筋密集，施工技术要求高.根据这些特点，除必须满足混凝土强度和耐久性等要求外，其关键是确保混凝土的可泵性，控制混凝土的最高温升及其内外温差，防止结构出现有害裂缝.2施工技术措施大体积混凝土由外荷载引起的裂缝的可能性很小,而混凝土硬化期间水化过程释放的水化热和浇筑温度所产生的温度变化和混凝土收缩的共同作用，由此产生的温度应力和收缩应力，是导致结构出现裂缝的主要因素。因此，主要采用减少水泥用量以控制水化热,降低混凝土出机温度以控制浇筑温度，并采取保温养护等综合措施来限制混凝土内部的最高温升及其内外温差，控制裂缝并确保高温情况下顺利泵送和浇筑。2.1限制水泥用量降低混凝土内部水化热（1)选择水泥.选用杭州水泥厂水化热较低的#425矿渣硅酸盐水泥。其早期的水化热与同龄期的普通硅酸盐水泥相比,3d的水化热约可低30%。（2)掺加磨细粉煤灰.在每立方米混凝土中掺加粉煤灰75kg,改善了混凝土的粘聚性和可泵性，还可节约水泥50kg。根据有关试验资料表明，每立方米混凝土的水泥用量每增减10kg，其水化热引起混凝土的温度相应升降1～1。2℃，因此可使混凝土内部温度降低5～6℃。（3）选用优质外加剂.为达到既能减水缓凝,又使坍落度损失小的要求，经比较,最后选用了上海产效果明显优于木钙的E。A-2型缓凝减水剂，可减少拌和用水10%左右，相应也减少了水泥用量，降低了混凝土水化热。(4)充分利用混凝土后期强度。实践证明，掺优质粉煤灰混凝土后期强度较高，在一定掺量范围内60d强度比29d约可增长20%左右.同时按《粉煤灰混凝土应用技术规范(GBJ146—90)》，地下室内工程宜用60d龄期强度的规定.为了进一步控制温升，减少温度应力，根据结构实际承受荷载情况，征得设计单位同意，将原设...
