ASTMD3330剥离强度测试标准中文版VIP免费

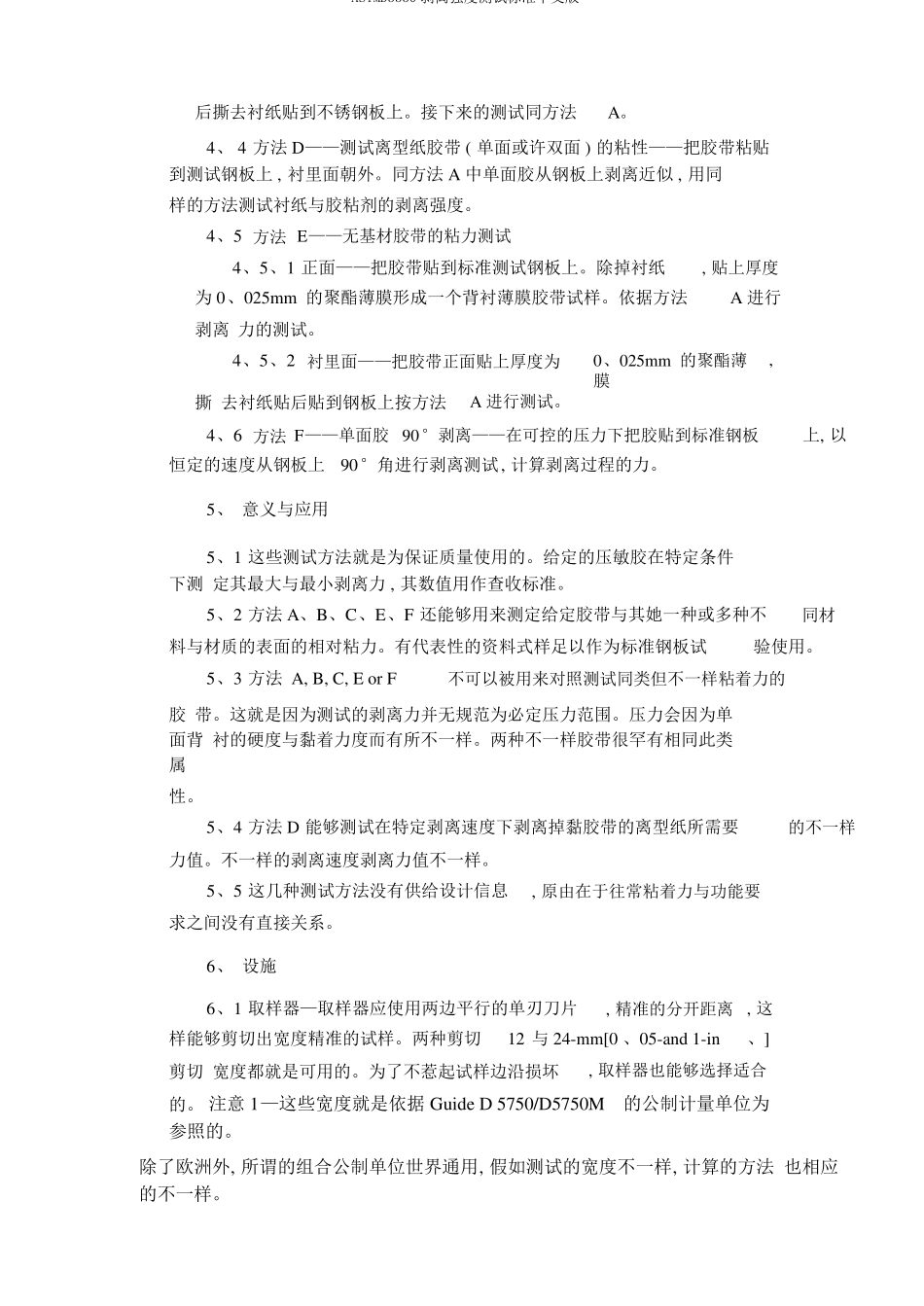

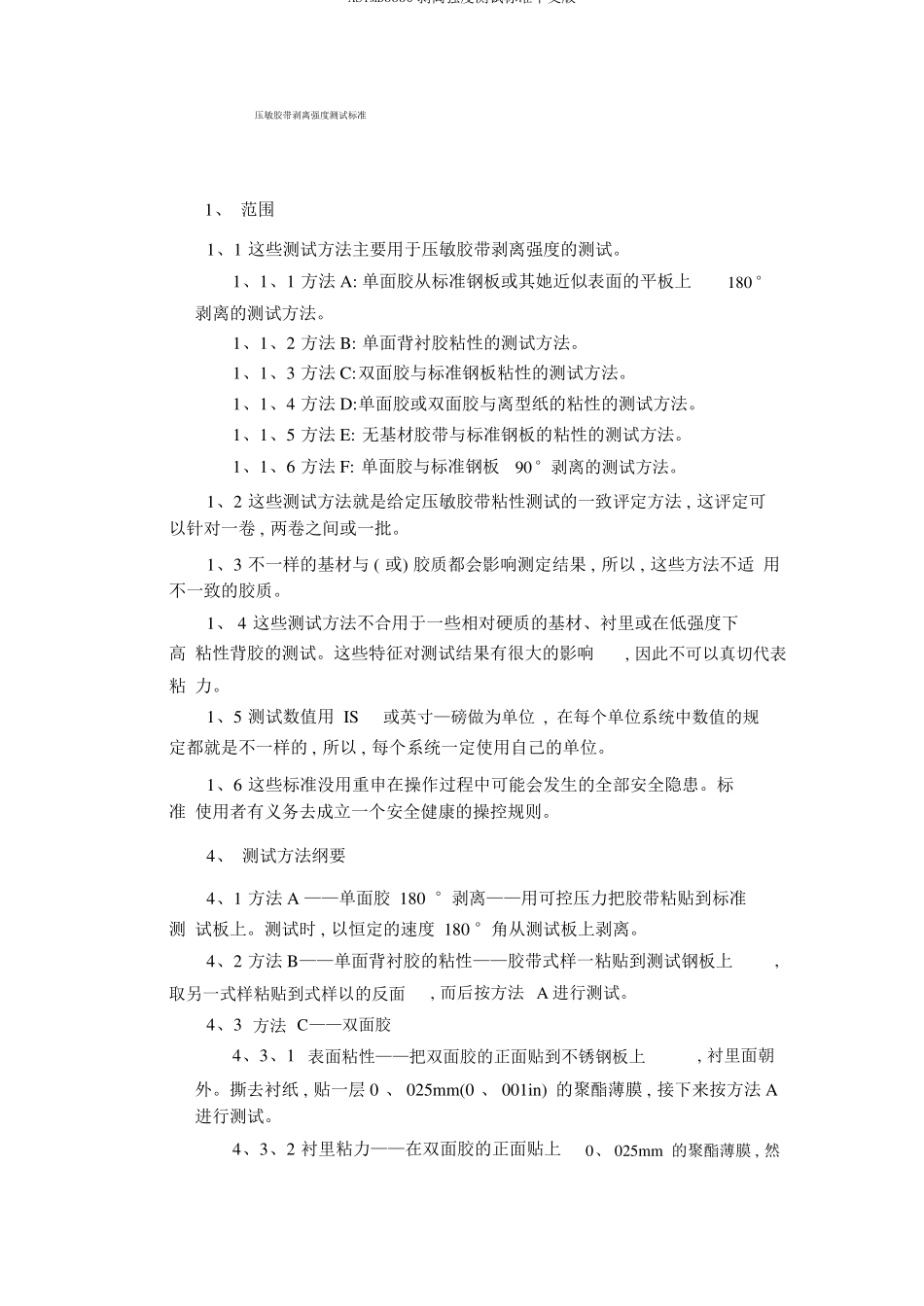

ASTMD3330剥离强度测试标准中文版压敏胶带剥离强度测试标准1、范围1、1这些测试方法主要用于压敏胶带剥离强度的测试。1、1、1方法A:单面胶从标准钢板或其她近似表面的平板上剥离的测试方法。1、1、2方法B:单面背衬胶粘性的测试方法。1、1、3方法C:双面胶与标准钢板粘性的测试方法。1、1、4方法D:单面胶或双面胶与离型纸的粘性的测试方法。1、1、5方法E:无基材胶带与标准钢板的粘性的测试方法。1、1、6方法F:单面胶与标准钢板90°剥离的测试方法。1、2这些测试方法就是给定压敏胶带粘性测试的一致评定方法,这评定可以针对一卷,两卷之间或一批。180°1、3不一样的基材与(或)胶质都会影响测定结果,所以,这些方法不适用不一致的胶质。1、4这些测试方法不合用于一些相对硬质的基材、衬里或在低强度下高粘性背胶的测试。这些特征对测试结果有很大的影响粘力。1、5测试数值用IS或英寸—磅做为单位,在每个单位系统中数值的规,因此不可以真切代表定都就是不一样的,所以,每个系统一定使用自己的单位。1、6这些标准没用重申在操作过程中可能会发生的全部安全隐患。标准使用者有义务去成立一个安全健康的操控规则。4、测试方法纲要4、1方法A——单面胶180°剥离——用可控压力把胶带粘贴到标准测试板上。测试时,以恒定的速度180°角从测试板上剥离。4、2方法B——单面背衬胶的粘性——胶带式样一粘贴到测试钢板上,取另一式样粘贴到式样以的反面,而后按方法A进行测试。4、3方法C——双面胶4、3、1表面粘性——把双面胶的正面贴到不锈钢板上进行测试。,衬里面朝外。撕去衬纸,贴一层0、025mm(0、001in)的聚酯薄膜,接下来按方法A4、3、2衬里粘力——在双面胶的正面贴上0、025mm的聚酯薄膜,然ASTMD3330剥离强度测试标准中文版后撕去衬纸贴到不锈钢板上。接下来的测试同方法A。4、4方法D——测试离型纸胶带(单面或许双面)的粘性——把胶带粘贴到测试钢板上,衬里面朝外。同方法A中单面胶从钢板上剥离近似,用同样的方法测试衬纸与胶粘剂的剥离强度。4、5方法E——无基材胶带的粘力测试4、5、1正面——把胶带贴到标准测试钢板上。除掉衬纸为0、025mm的聚酯薄膜形成一个背衬薄膜胶带试样。依据方法剥离力的测试。4、5、2衬里面——把胶带正面贴上厚度为,贴上厚度A进行0、025mm的聚酯薄膜,撕去衬纸贴后贴到钢板上按方法A进行测试。4、6方法F——单面胶90°剥离——在可控的压力下把胶贴到标准钢板恒定的速度从钢板上90°角进行剥离测试,计算剥离过程的力。上,以5、意义与应用5、1这些测试方法就是为保证质量使用的。给定的压敏胶在特定条件下测定其最大与最小剥离力,其数值用作查收标准。5、2方法A、B、C、E、F还能够用来测定给定胶带与其她一种或多种不同材料与材质的表面的相对粘力。有代表性的资料式样足以作为标准钢板试验使用。5、3方法A,B,C,EorF不可以被用来对照测试同类但不一样粘着力的胶带。这就是因为测试的剥离力并无规范为必定压力范围。压力会因为单面背衬的硬度与黏着力度而有所不一样。两种不一样胶带很罕有相同此类属性。5、4方法D能够测试在特定剥离速度下剥离掉黏胶带的离型纸所需要的不一样力值。不一样的剥离速度剥离力值不一样。5、5这几种测试方法没有供给设计信息,原由在于往常粘着力与功能要求之间没有直接关系。6、设施6、1取样器—取样器应使用两边平行的单刃刀片样能够剪切出宽度精准的试样。两种剪切,精准的分开距离,这12与24-mm[0、05-and1-in、],取样器也能够选择适合剪切宽度都就是可用的。为了不惹起试样边沿损坏的。注意1—这些宽度就是依据GuideD5750/D5750M的公制计量单位为参照的。除了欧洲外,所谓的组合公制单位世界通用,假如测试的宽度不一样,计算的方法也相应的不一样。ASTMD3330剥离强度测试标准中文版注意2—12mm取样刀规格就是12mm宽,220mm长的铝制刀柄。。。。。。。。。。。。。。ASTMD3330剥离强度测试标准中文版6、2剂量器分派器—溶剂,比方清洗瓶。6、3测试板——不锈钢板,50×125,不小于1、1mm厚,表面粗拙高度50±25nm。测试板假如有锈或许好多刮痕就不可以使用。新板使用前要冲洗。要试板表面不被刮花或污染,其寄存条件如10节所述。保护测6、4压辊——...
