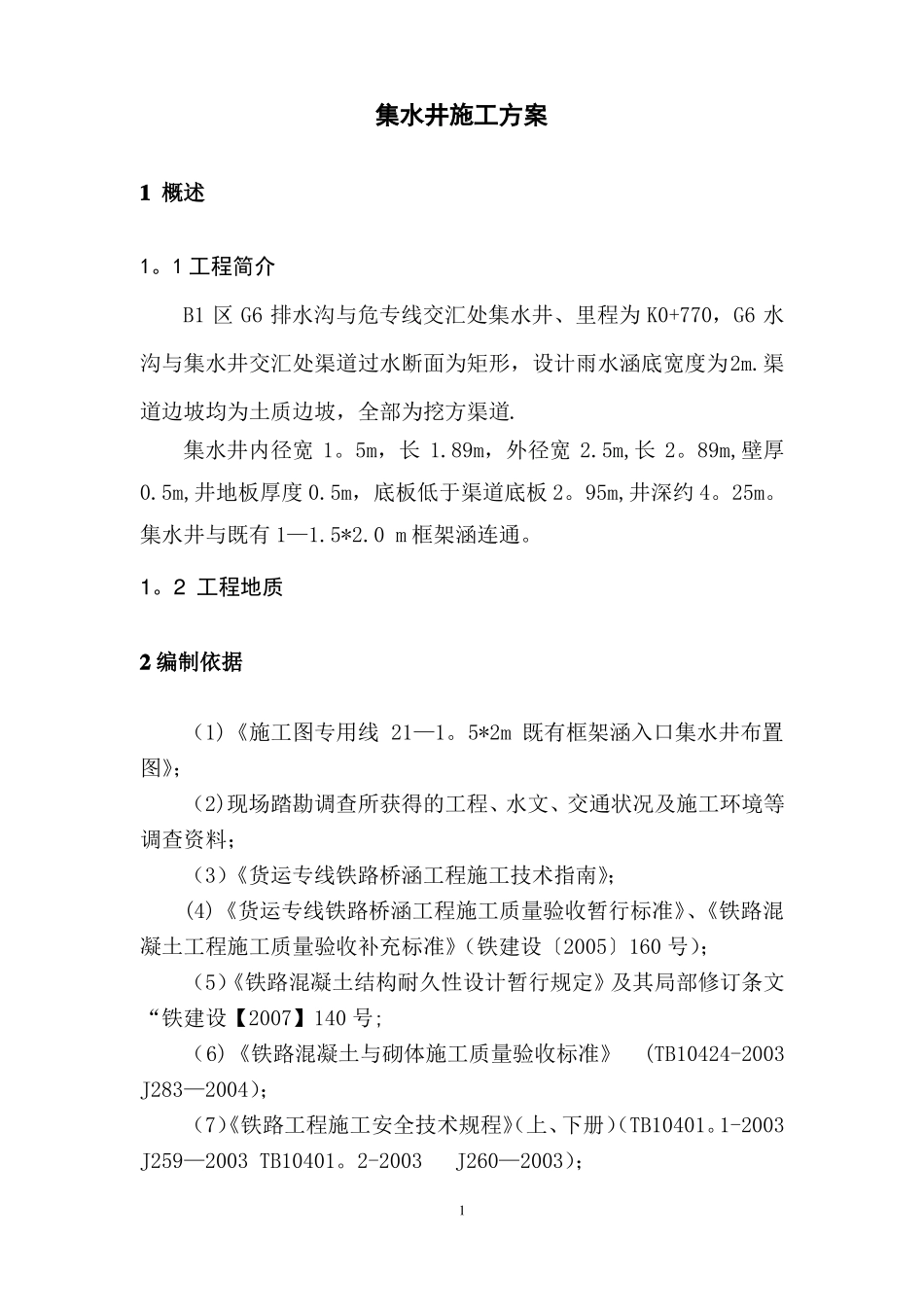

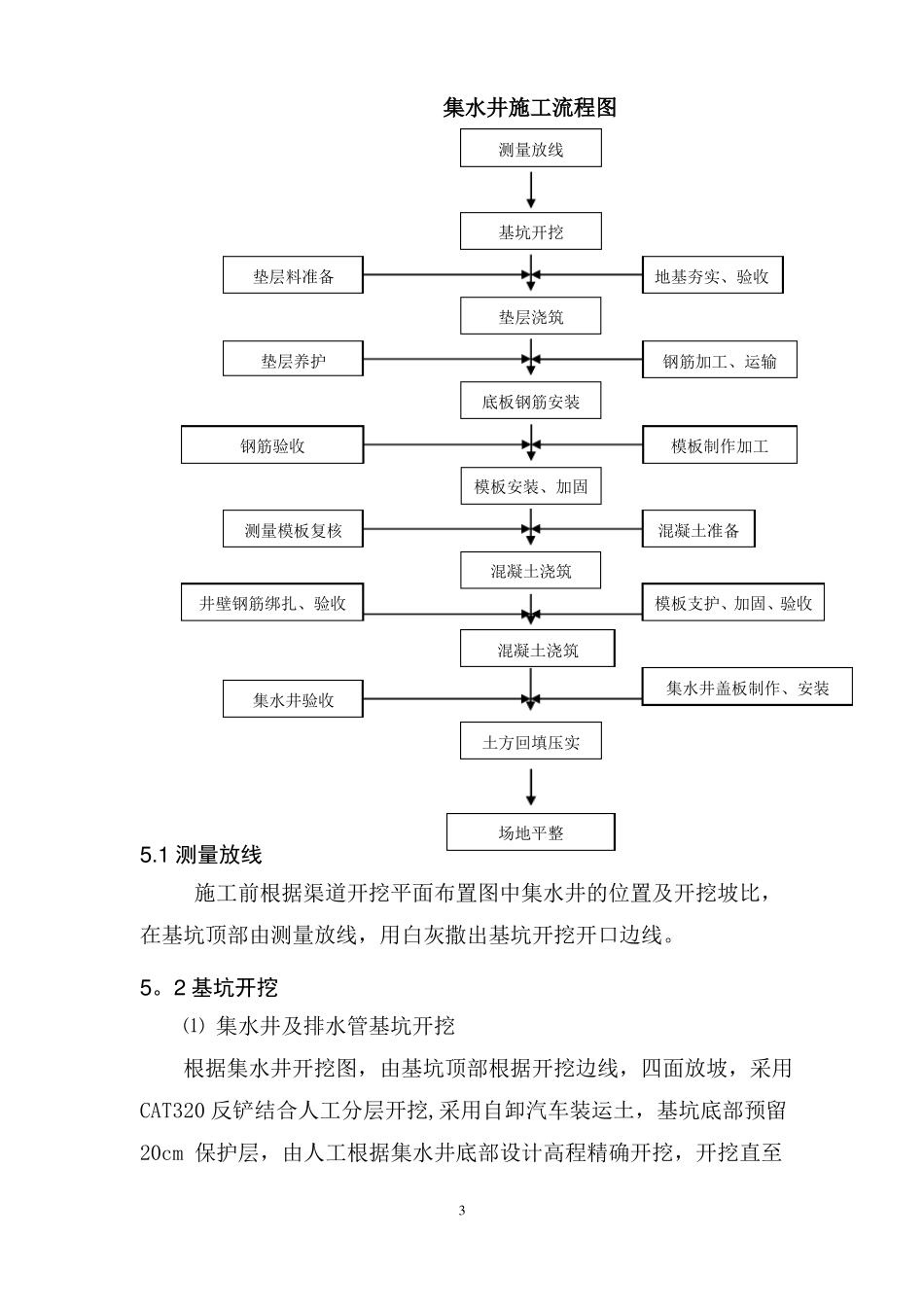

集水井施工方案1概述1。1工程简介B1区G6排水沟与危专线交汇处集水井、里程为K0+770，G6水沟与集水井交汇处渠道过水断面为矩形，设计雨水涵底宽度为2m.渠道边坡均为土质边坡，全部为挖方渠道.集水井内径宽1。5m，长1.89m，外径宽2.5m,长2。89m,壁厚0.5m,井地板厚度0.5m，底板低于渠道底板2。95m,井深约4。25m。集水井与既有1—1.5*2.0m框架涵连通。1。2工程地质2编制依据（1)《施工图专用线21—1。5*2m既有框架涵入口集水井布置图》；（2)现场踏勘调查所获得的工程、水文、交通状况及施工环境等调查资料；（3）《货运专线铁路桥涵工程施工技术指南》；(4)《货运专线铁路桥涵工程施工质量验收暂行标准》、《铁路混凝土工程施工质量验收补充标准》（铁建设〔2005〕160号）；（5）《铁路混凝土结构耐久性设计暂行规定》及其局部修订条文“铁建设【2007】140号;（6)《铁路混凝土与砌体施工质量验收标准》(TB10424-2003J283—2004）；（7）《铁路工程施工安全技术规程》（上、下册）（TB10401。1-2003J259—2003TB10401。2-2003J260—2003）；1(8)国家及地方关于安全生产和环境保护等方面的法律法规.3施工要求⑴防护拆除既有涵入口前，需用钢轨桩对铁路进行路基防护，钢轨桩进入基底以下部分与基坑深度相同。⑵地基处理集水井所需地基承载力为150Kpa，基槽开挖后进行钎探,让地基满足设计要求,如不能满足另行处理。⑶施工用水施工用水以管道从项目部引入。⑷施工用电自备电箱、电线从项目部引入。4计划安排⑴集水井施工：计划于开始，结束.5施工流程及施工工艺集水井施工步骤：测量放线→基坑开挖→垫层铺筑→底板钢筋制作安装→底板模板安装加固→底板混凝土浇筑→混凝土养护拆模→井壁钢筋制作安装→井壁模板安装加固→井壁混凝土浇筑→集水井盖板制作安装→集水井验收→土方回填压实.图5-12集水井施工流程图场地平整集水井验收土方回填压实井壁钢筋绑扎、验收混凝土浇筑集水井盖板制作、安装测量模板复核混凝土浇筑模板支护、加固、验收钢筋验收模板安装、加固混凝土准备垫层养护底板钢筋安装模板制作加工垫层料准备垫层浇筑钢筋加工、运输基坑开挖地基夯实、验收测量放线5.1测量放线施工前根据渠道开挖平面布置图中集水井的位置及开挖坡比，在基坑顶部由测量放线，用白灰撒出基坑开挖开口边线。5。2基坑开挖⑴集水井及排水管基坑开挖根据集水井开挖图，由基坑顶部根据开挖边线，四面放坡，采用CAT320反铲结合人工分层开挖,采用自卸汽车装运土，基坑底部预留20cm保护层，由人工根据集水井底部设计高程精确开挖，开挖直至3底部形成长4米、宽3.5米施工平台；基坑底部每边预留0.5m的施工工作面。⑵基坑降水由于集水井底板高程低于渠底板3m,在集水井基坑开挖过程中,可在基坑开挖平台附近用铲开挖探坑观测地下水位及检测底部土样含水率，以便及时掌握地下水位及土层情况更好的指导下一步施工。如地下水位高于集水井底板高程，可在基坑坡脚处,布置轻型井点,间距1m，井管外斜，井管底部低于集水井井底高程1m一下，井管之间用塑料钢丝管连接,并连接至水泵,进行水泵降水以切断外部水源补给，直至基坑底部水位低于集水井底板,疏干地板土层再进行下一步开挖。5。3垫层铺筑基坑基础面经监理工程师验收合格后，可根据设计图纸要求,用手扶式振动夯进行土方夯实,若土质不良则分层回填砂砾石垫层并压实,砂砾石垫层可由装载机运至施工现场,碎石垫层要求级配良好,干净无杂草,相对密度不小于0。75。5.4钢筋加工安装钢筋在现场集中在制作，钢筋加工时可根据集水井浇筑高度分段加工，加工好的钢筋集中堆放并做好标识及保护措施,钢筋可由装载机运至基坑底部。钢筋安装前，由测量人员放线给出集水井中心位置、高程，施工人员可在混凝土垫层上标出每根钢筋的安装位置,从预埋钢筋生根，按照钢筋间距、尺寸等要求进行绑扎，钢筋高出模板至少1.5m，按50%截面错开配置,错开长度不小于钢筋直径的35d且不小于500mm,l连接时宜用帮条焊或直螺纹连接技术。45.5模板安装模板安装前可沿集水井周围搭设脚手架，铺设马道板并用铁丝绑扎牢固。并在集水井内模和外模边沿用冲击钻钻孔，并插入φ25钢筋,插入深度10cm,并外露10cm....
