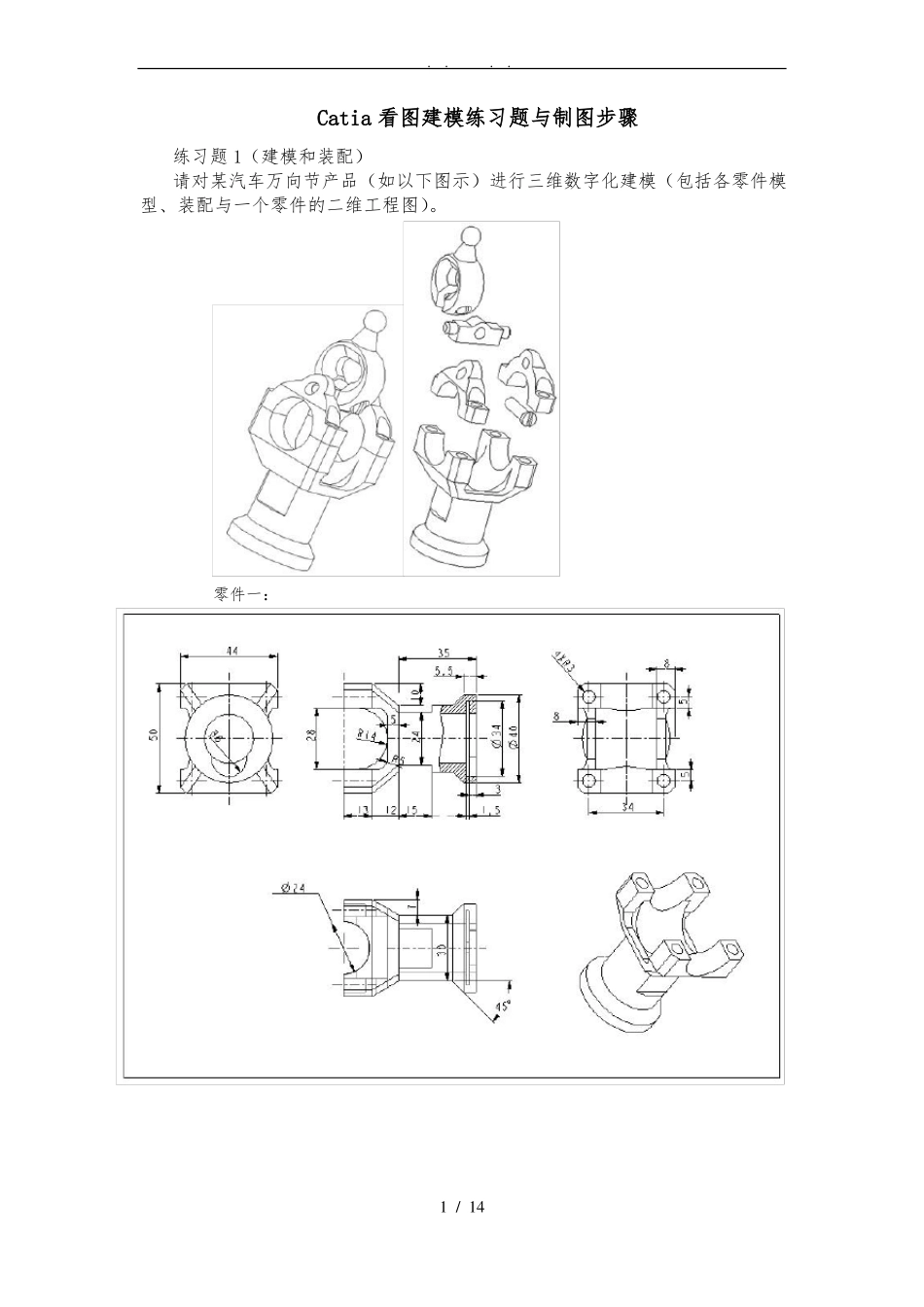

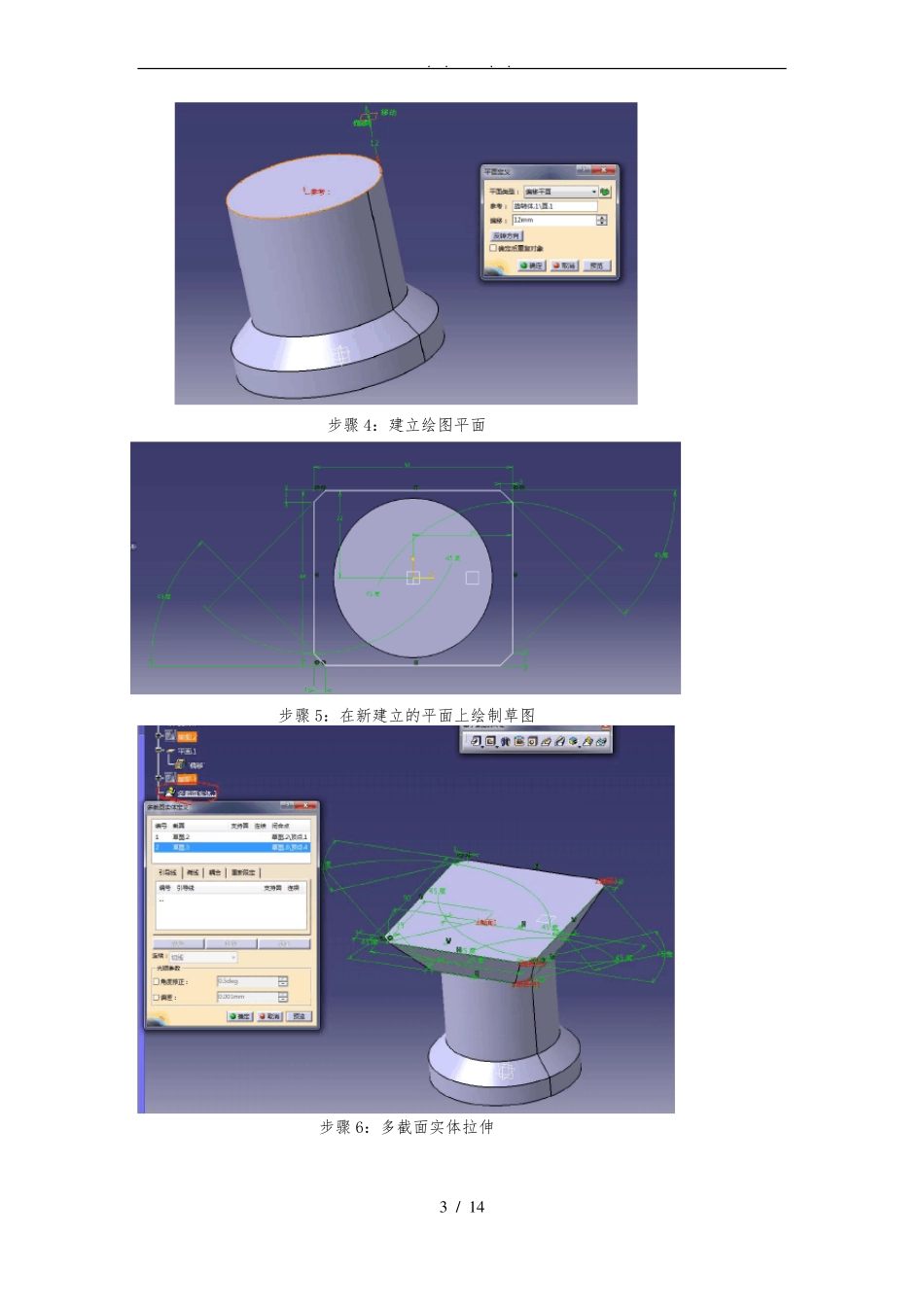

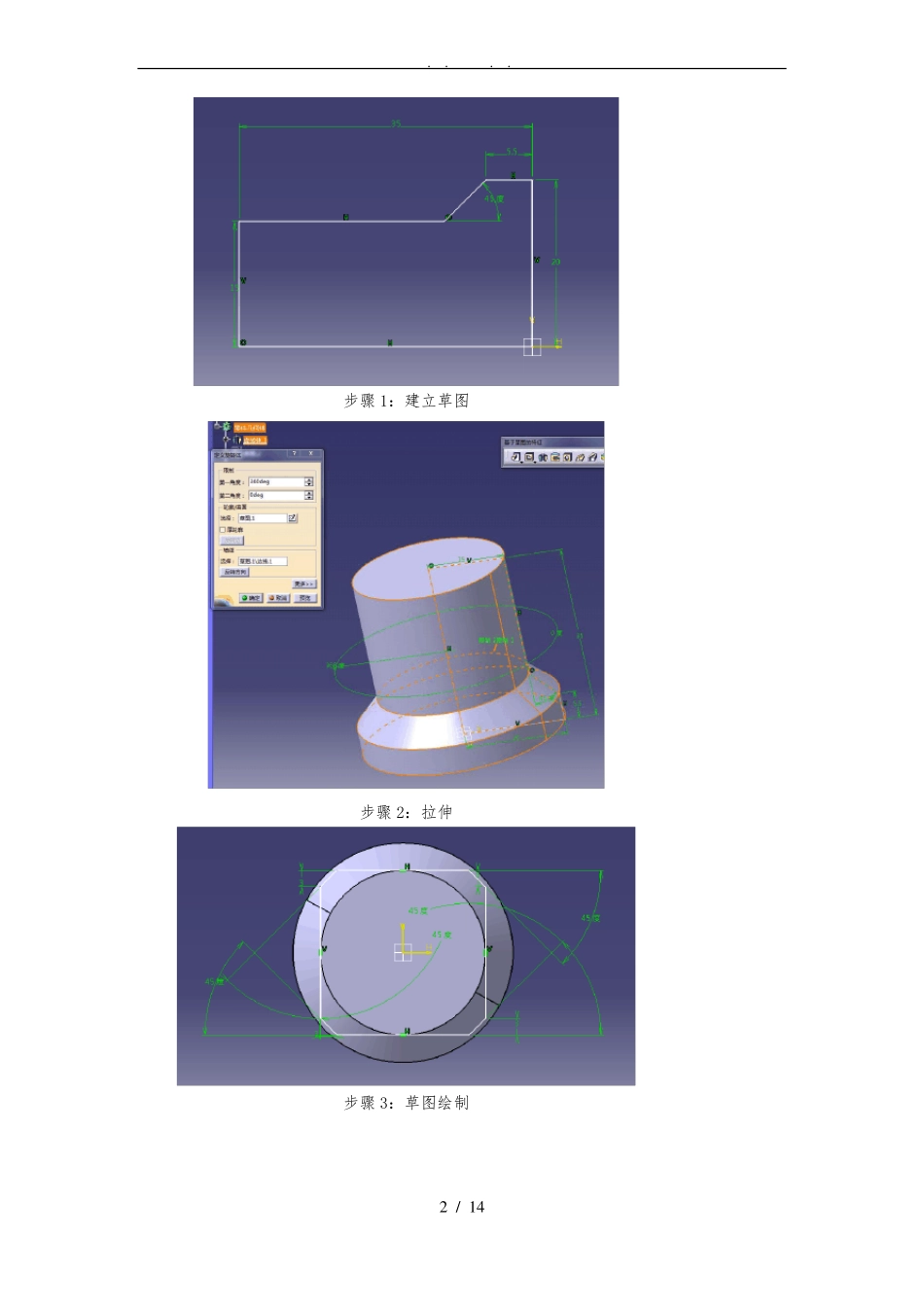

....Catia看图建模练习题与制图步骤练习题1（建模和装配）请对某汽车万向节产品（如以下图示）进行三维数字化建模（包括各零件模型、装配与一个零件的二维工程图）。零件一：1/14....步骤1：建立草图步骤2：拉伸步骤3：草图绘制2/14....步骤4：建立绘图平面步骤5：在新建立的平面上绘制草图步骤6：多截面实体拉伸3/14....步骤7：点击投影3D元素，点击该平面，黄色投影线即可生成。步骤8：点击凸台对上述投影边线进行拉伸，长度13mm。步骤9：绘制草图平面步骤10：拉伸切除4/14....步骤11：倒角R5步骤12：绘制草图步骤13：拉伸步骤14：绘制圆草图步骤15：半圆拉伸切除步骤16：圆草图绘制步骤17：镜像另两个半圆步骤18：镜像另两个半圆步骤19：草图绘制步骤20：拉伸切除步骤21：圆草图绘制5/14....步骤22：圆拉伸切除步骤23：绘制平面，距离为3mm步骤24：绘制圆形步骤25：圆拉伸切除1.5mm步骤26：绘制草图步骤27：拉伸切除步骤28：零件最终模型6/14....零件二：绘图步骤步骤1：草图绘制并拉伸步骤2：两端圆草图绘制步骤3：圆孔切除步骤4：两端大圆草图绘制7/14....步骤5：两端大圆切除步骤6：倒角步骤7：绘制草图步骤8：切除斜角步骤9：零件最终模型8/14....零件三绘制步骤步骤1：草图绘制步骤2：拉抻步骤3：一端圆柱草图绘制步骤4：圆柱拉伸步骤4：圆柱镜像最终模型9/14....零件四绘制步骤步骤1：草图绘制步骤2：旋转360°步骤3：切除平面草图绘制步骤4：切除两端面10/14....步骤5：草图绘制步骤6：切除步骤7：倒角步骤8：圆孔草图绘制步骤9：圆孔切除步骤10：建立平面11/14....步骤11：圆孔切除步骤12：圆孔镜像步骤13：最终模型零件五绘制步骤步骤1：圆草图绘制步骤12：圆拉伸12/14....步骤3：圆草图绘制步骤4：圆拉伸步骤5：草图绘制步骤6：旋转拉伸步骤7：草图绘制步骤8：旋转切除步骤9：零件最终模型13/14....装配图组装图14/14
