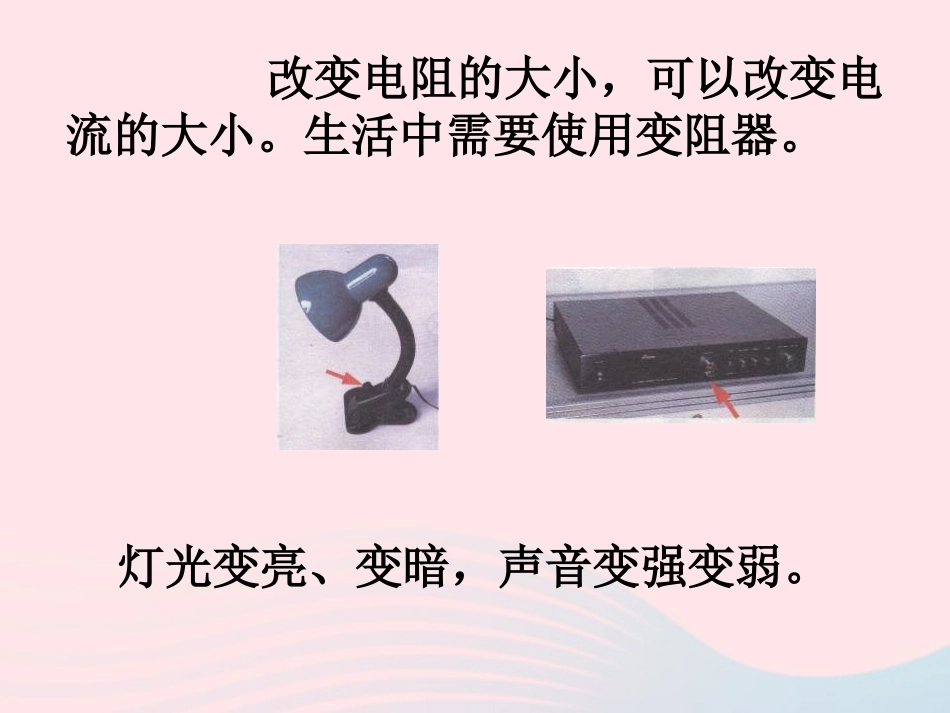

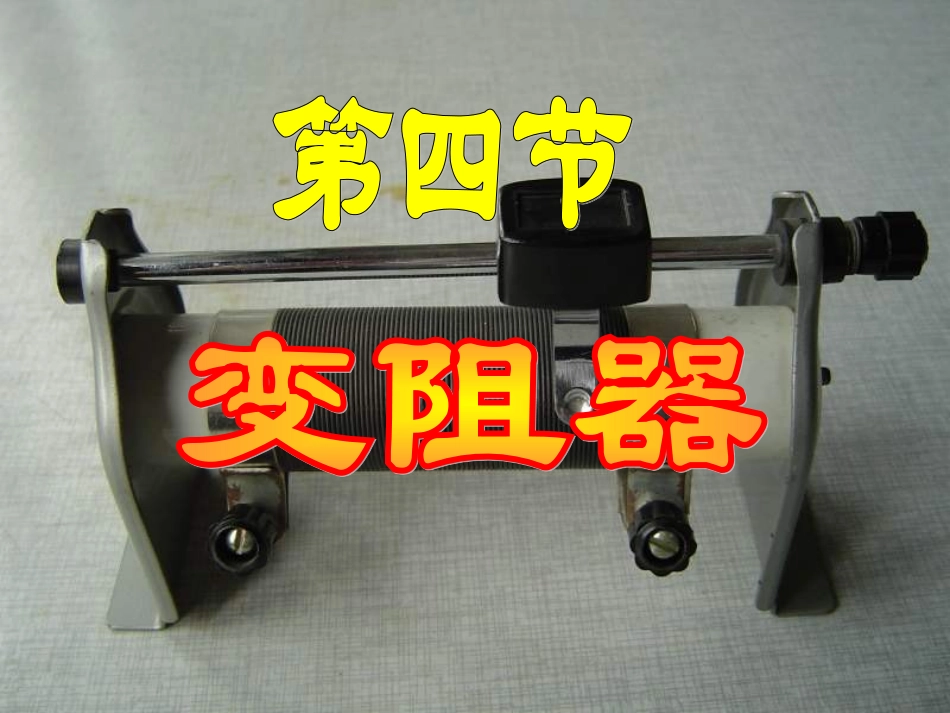

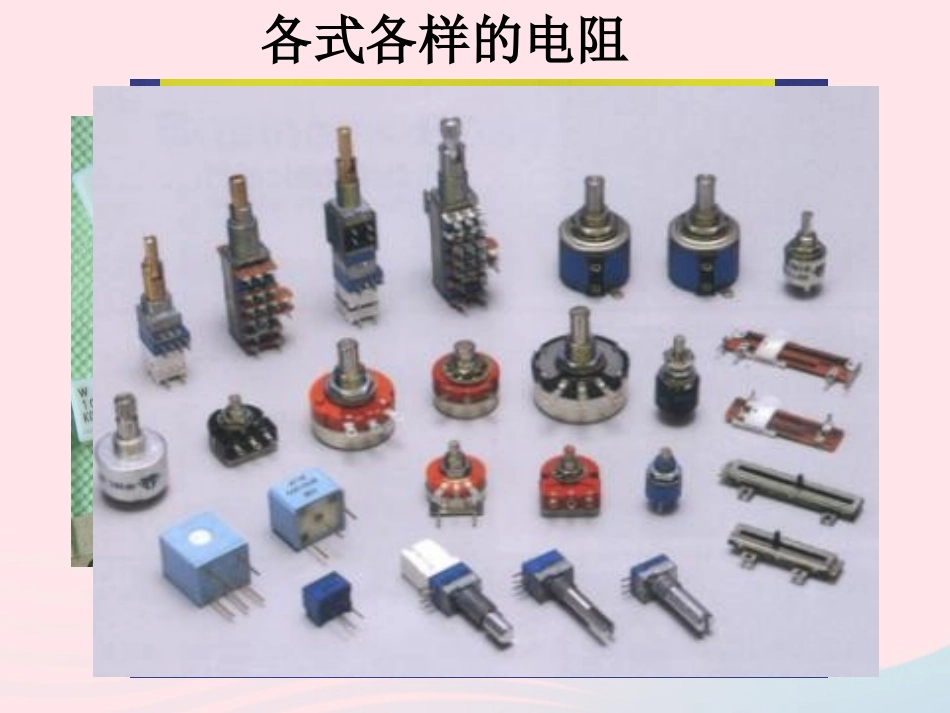

各式各样的电阻改变电阻的大小，可以改变电流的大小。生活中需要使用变阻器。灯光变亮、变暗，声音变强变弱。常用的变阻器是靠改变接入电路的电阻丝的有效长度来改变电阻大小,从而改变电路中电流的大小.符号为:实验室中常用的变阻器有滑动变阻器和电阻箱。1、滑动变阻器的构造②滑片P①金属棒A、B、C、D为接线柱（2）结构示意图和符号（1）实物及名称④瓷筒⑤支架③线圈ABCDABCDPP20|1ACDBAP滑动变阻工作原理：改变接入电路改变接入电路中的有效长度中的有效长度改变电阻改变电阻大小大小改变电流改变电流大小大小按图所示连接电路,左右移动滑动触头,观察灯的亮度,分析原因.滑动变阻器的接法滑动变阻器的使用方法：(1)串联(2)一上一下(3)闭合开关前，滑片P应移到＿＿＿＿＿位置.阻值最大处你能猜想一下变阻器上的“1A20Ω”的含义吗?最大允许通过电流：1A，最大电阻：20Ω保持最大阻值,以免电路中电流过大烧毁用电器和电流表①电阻恒值PP电路图③②能改变电阻的接法:一上一下PPMMABCDPBC接法，接入电路的部分为BPABCDPAD接法，接入电路的部分为APABCDPBD接法，接入电路的部分为BP（三）其他变阻器（三）其他变阻器旋钮型变阻器实物与图片应用1.如下图所示,将导线接在A和C两个接线柱上,当滑动触头P向右滑动时,变阻器将如何变化?若接在_____和_____两个接线柱上,电阻为最大值且不变.若接在_____和_____两个接线柱上,电阻为0且不变.DABCD2.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.右小大•练习一：•如图用滑动变阻器控制灯泡的亮度，若要求滑动变阻器的滑片P向A端滑动时灯变亮，则变阻器连入电路中正确的接法是：若M接C，N接＿＿。A练习二：如图当闭合，滑片P向右移动时，电流表示数变＿＿，（变大，变小）灯泡的亮度变＿＿。（变亮，变暗）变小变暗旋盘式变阻箱的读数阻值：427欧插入式变阻箱•阻值：3欧ABCDP甲ABCDP乙ABCDP丙ABCDP丁D3.如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是（）（A）甲和乙（B）丙和丁（C）甲和丙（D）甲和丁
