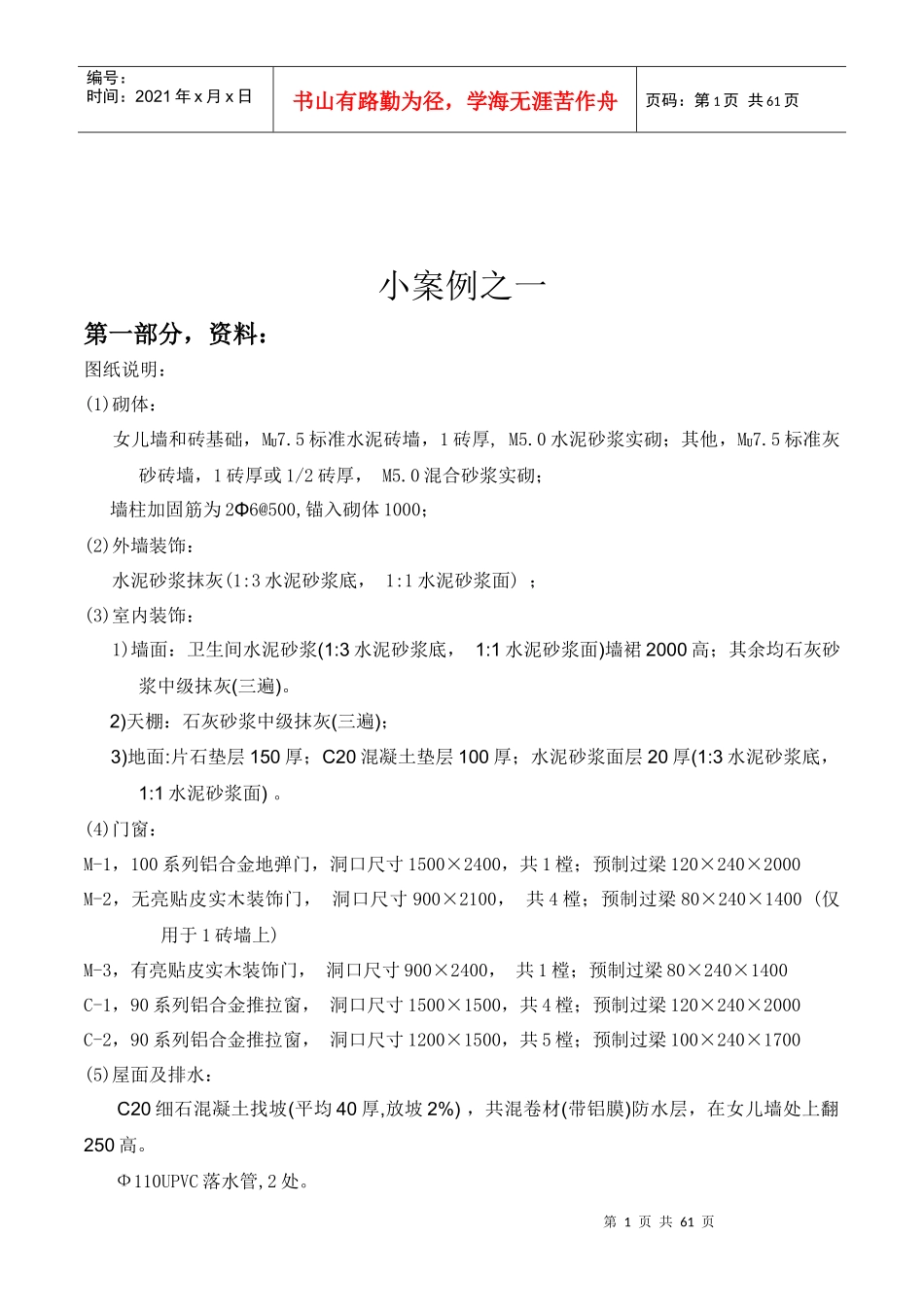

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页小案例之一第一部分，资料：图纸说明：(1)砌体：女儿墙和砖基础，MU7.5标准水泥砖墙，1砖厚,M5.0水泥砂浆实砌；其他，MU7.5标准灰砂砖墙，1砖厚或1/2砖厚，M5.0混合砂浆实砌；墙柱加固筋为2Φ6@500,锚入砌体1000；(2)外墙装饰：水泥砂浆抹灰(1:3水泥砂浆底，1:1水泥砂浆面)；(3)室内装饰：1)墙面：卫生间水泥砂浆(1:3水泥砂浆底，1:1水泥砂浆面)墙裙2000高；其余均石灰砂浆中级抹灰(三遍)。2)天棚：石灰砂浆中级抹灰(三遍)；3)地面:片石垫层150厚；C20混凝土垫层100厚；水泥砂浆面层20厚(1:3水泥砂浆底，1:1水泥砂浆面)。(4)门窗：M-1，100系列铝合金地弹门，洞口尺寸1500×2400，共1樘；预制过梁120×240×2000M-2，无亮贴皮实木装饰门，洞口尺寸900×2100，共4樘；预制过梁80×240×1400(仅用于1砖墙上)M-3，有亮贴皮实木装饰门，洞口尺寸900×2400，共1樘；预制过梁80×240×1400C-1，90系列铝合金推拉窗，洞口尺寸1500×1500，共4樘；预制过梁120×240×2000C-2，90系列铝合金推拉窗，洞口尺寸1200×1500，共5樘；预制过梁100×240×1700(5)屋面及排水：C20细石混凝土找坡(平均40厚,放坡2%)，共混卷材(带铝膜)防水层，在女儿墙处上翻250高。Ф110UPVC落水管,2处。第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页(6)油漆和涂料：1)木门：刮腻子，润油粉，浅灰蓝磁漆三遍。2)外墙面(女儿墙内面及顶面除外)：刮腻子，高级涂料二遍。3)室内抹灰面：刮腻子，白色乳胶漆二遍。第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页例：如下图，基础混凝土C20，垫层混凝土C10，1砖厚标准砖墙，±0.00以下用M5.0水泥砂浆实砌，砖基础顶做防水砂浆基础防潮层20厚，基础墙身抹防水砂浆一遍，防水砂浆配合比1：2加5%防水剂，三类土，交付施工标高-0.50。试计算土方、基础、防潮层工程量，并编制分部分项工程量清单。111111112222J1J1J2J2J2J2J1J1AB60001234600600600600800800800800400040004000柱截面400×400(余同)结-01第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页结施-02图号1—1剖面(2—2剖面)1000(1200)100100300-1.60100400400Φ8@150上下各3Φ18Φ10@150Φ6@2001200(1600)6001200(1600)600J1(J2)200100600-1.603—3剖面1200(1600)100100Φ16@150双向333Φ8KZ1(标高-0.8～4.00)Ф8@100400400625Ф柱在基础内插筋底部直弯段长度为150;上下支座500内箍筋加密Ф8@50第5页共61页第4页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共61页要求：编制一份工程量清单结施-03图号结构梁平面4Ф182Ф18+2Ф20KL2(3)250×500Ф8-100/200(2)2Ф18G2Ф12,Ф6-4002Ф18+2Ф204Ф181234400040004000BA6000KL1(1)250×550Ф10-100/200(2)G2Ф12,Ф6-4002Ф222Ф22+2Ф202Ф22+2Ф204Ф223Ф183Ф183Ф18KL2(3)KL1(1)KL1(1)KL1(1)CL1(3)CL1(3)200×350Ф6-150(2)2Ф16；2Ф16注：1、未注明的分布筋Ф6@200；2、板厚h=100结构板平面1234400040004000BA60001500Ф10@100①①15001500Ф10@100②②Ф12@150Ф12@150Ф10@1503.50h=100结施-04图号第6页共61页第5页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共61页第二部分，计算工程量一、计算基础和土方工程量（见第七讲PPT）第7页共61页第6页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共61页解：第一步，统计：独立基础(按个统计)：J1，共4个；J2，共4个；带型基础(按m计)：1-1基础底净长线长(12＋6)×2-1.2×4（个）-1.6×4（个）=24.8m1-1垫层底净长线长24.8-0.2×8（段）=23.2m2-2基础底净长线长(6-1.6)×2（段）=8.8m2-2垫层底净长线长8.8-0.2×2（段）=8.4m第二步，计算土方工程量(回填土以后计算)：1、平整场地(码：010101001001)，三类土S=12.24×6.24=76.38(m2)2、挖独立基础土方J1(码：010101003001)，底1.4...
