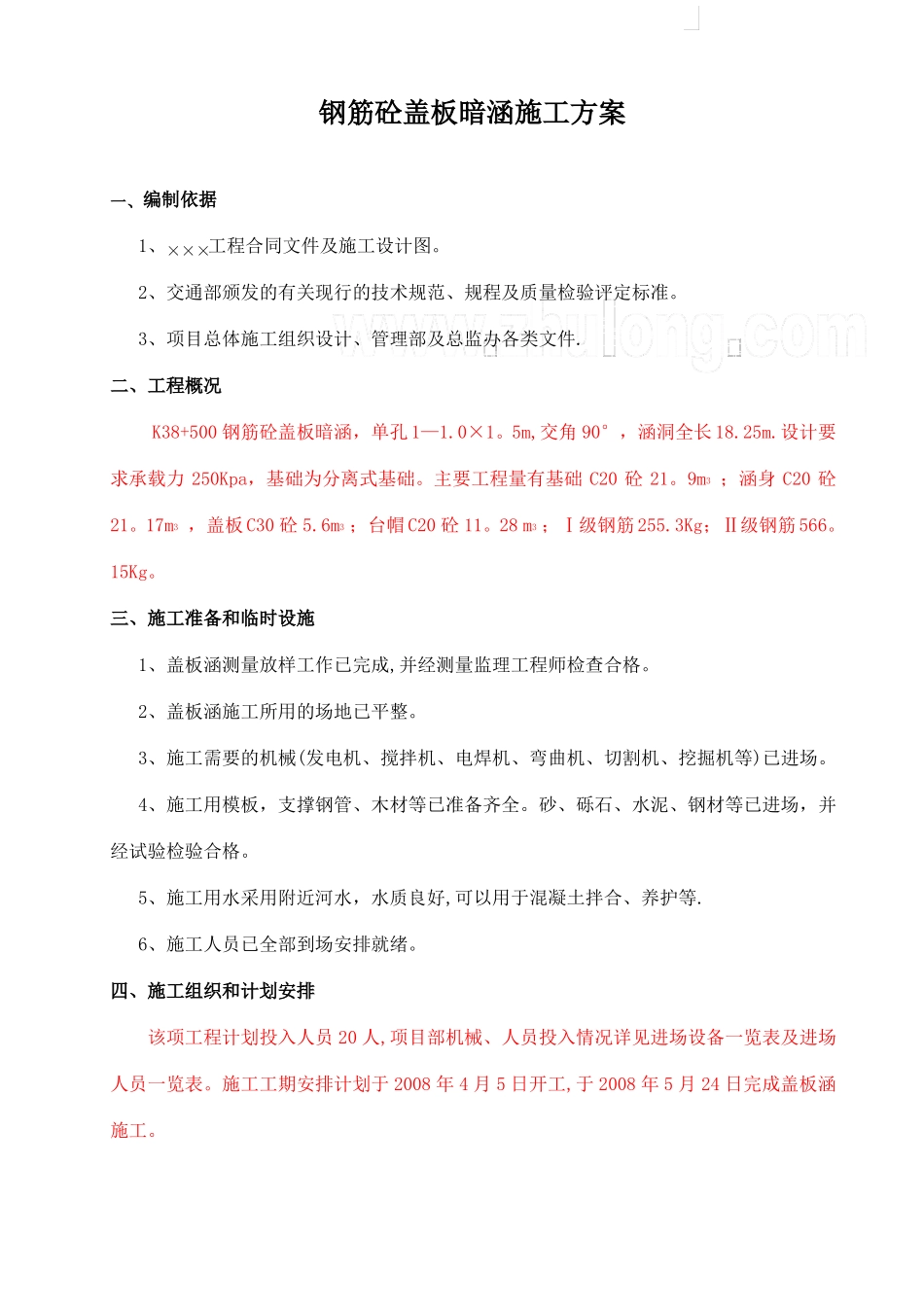

钢筋砼盖板暗涵施工方案一、编制依据1、×××工程合同文件及施工设计图。2、交通部颁发的有关现行的技术规范、规程及质量检验评定标准。3、项目总体施工组织设计、管理部及总监办各类文件.二、工程概况K38+500钢筋砼盖板暗涵,单孔1—1.0×1。5m,交角90°,涵洞全长18.25m.设计要求承载力250Kpa,基础为分离式基础。主要工程量有基础C20砼21。9m3;涵身C20砼21。17m3,盖板C30砼5.6m3;台帽C20砼11。28m3;Ⅰ级钢筋255.3Kg;Ⅱ级钢筋566。15Kg。三、施工准备和临时设施1、盖板涵测量放样工作已完成,并经测量监理工程师检查合格。2、盖板涵施工所用的场地已平整。3、施工需要的机械(发电机、搅拌机、电焊机、弯曲机、切割机、挖掘机等)已进场。4、施工用模板,支撑钢管、木材等已准备齐全。砂、砾石、水泥、钢材等已进场,并经试验检验合格。5、施工用水采用附近河水,水质良好,可以用于混凝土拌合、养护等.6、施工人员已全部到场安排就绪。四、施工组织和计划安排该项工程计划投入人员20人,项目部机械、人员投入情况详见进场设备一览表及进场人员一览表。施工工期安排计划于2008年4月5日开工,于2008年5月24日完成盖板涵施工。五、施工技术方案施工工序见附图工艺流程图1、施工测量由测量班根据设计图纸和变更图纸,负责对涵洞的轴线,基础边线,台身轴线等的施工放样,还负责基础、台身、盖板的主要标高测量.在施工中,测量班要对基础、台身等的模板进行检查,确保模板尺寸、位置准确。2、基坑的开挖及支护开挖前准确放出基坑的平面位置,并报经监理工程师检验认可后进行基坑的开挖,基坑采用机械开挖,由人工配合清底刷坡。开挖前应作好排水措施,防止地表水流入基坑内,减少水对基坑的危害。挖掘机挖基时应预留工人作业面,每侧约1米,边坡根据土质情况按一定坡度进行放坡。同时开挖过程采取必要的支挡措施,防止基坑边坡坍塌和滑坡。机械挖至设计标高以上20~30cm时,改用人工清基.清基时注意基坑边坡的稳定和排水,基坑支护可采用砂袋、木桩、木板等支护坑壁,基坑四周开挖排水沟用以排水,并在坑角(地形下坡方向)挖集水井,集水井的大小应能够满足排水水泵的需要。开挖至设计标高后,报监理工程师检查基底承载力,如果基底承载力满足设计要求,整平基坑,抹5~10cm砂浆作为工作面,然后可以进行下一工序施工。如果承载力不能满足设计要求,应尽快申报变更方案进行地基处理。基坑开挖严禁超挖回填虚土,只能使用监理工程师批准的材料回填.3、浇注基础砼基础施工按照沉降缝分段浇注,沉降缝处用泡沫板填塞。根据基础放样点,拉线立基础模板,基础模板用钢管或方木进行加固,设有拉杆和顶托,间距不大于1米,确保模板稳固,模板之间用密封条和密封胶密封,防止漏浆。模板安装完成后,先由质检员检查标高、支撑稳定性、模板的垂直度、模内尺寸等,合格后报监理工程师检验,检验合格后进行砼浇注.浇注过程中发现模板有超过允许偏差变形值时,应及时调整纠正。混凝土进行分层浇筑,为防止砼离析,当倾落高度超过2m时在模板顶部挂设串筒,浇筑每层不超过30cm,振捣器提起时速度要慢,振捣器的移动间距不宜大于振捣器作用范围的1。5倍.振捣时,不得碰撞模板,振动棒要垂直地插入砼内,并要插至下一层砼不少于5cm,保证前后两次的砼结合良好,砼振捣密实的标志是砼停止出现下沉、不冒气泡、泛浆、表面平坦。振捣布点要均匀,不能漏振和过振,同时要避免振动棒碰撞模板,造成模板、支撑松动。砼初凝后,要尽快对砼进行养生,上覆草帘洒水养护,养护期不少于7天,养护期内保持砼持续湿润状态,不能干湿交替。4、基坑回填基坑回填前,应将基坑内软土、杂物清除干净,将水排干,然后报监理工程师对基础进行隐蔽验收,合格后才可以回填.回填材料砂砾或开山碎石,具体材料由监理确定.回填按分层填筑,严格控制每层松铺厚度,压实采用小型打夯机进行夯实,压实度达到96%以上。5、浇注台身砼基础砼达到一定强度后拆模,在其顶面精确放出台身的轴线及边线位置.模板采用竹胶板,外侧使用竖向和横向方木将模板连成整体,提高模板的刚度,使用钢筋拉杆(拉杆外穿PVC管)、外斜撑、内撑、拉绳等来加固模板,拉杆纵、横向...
