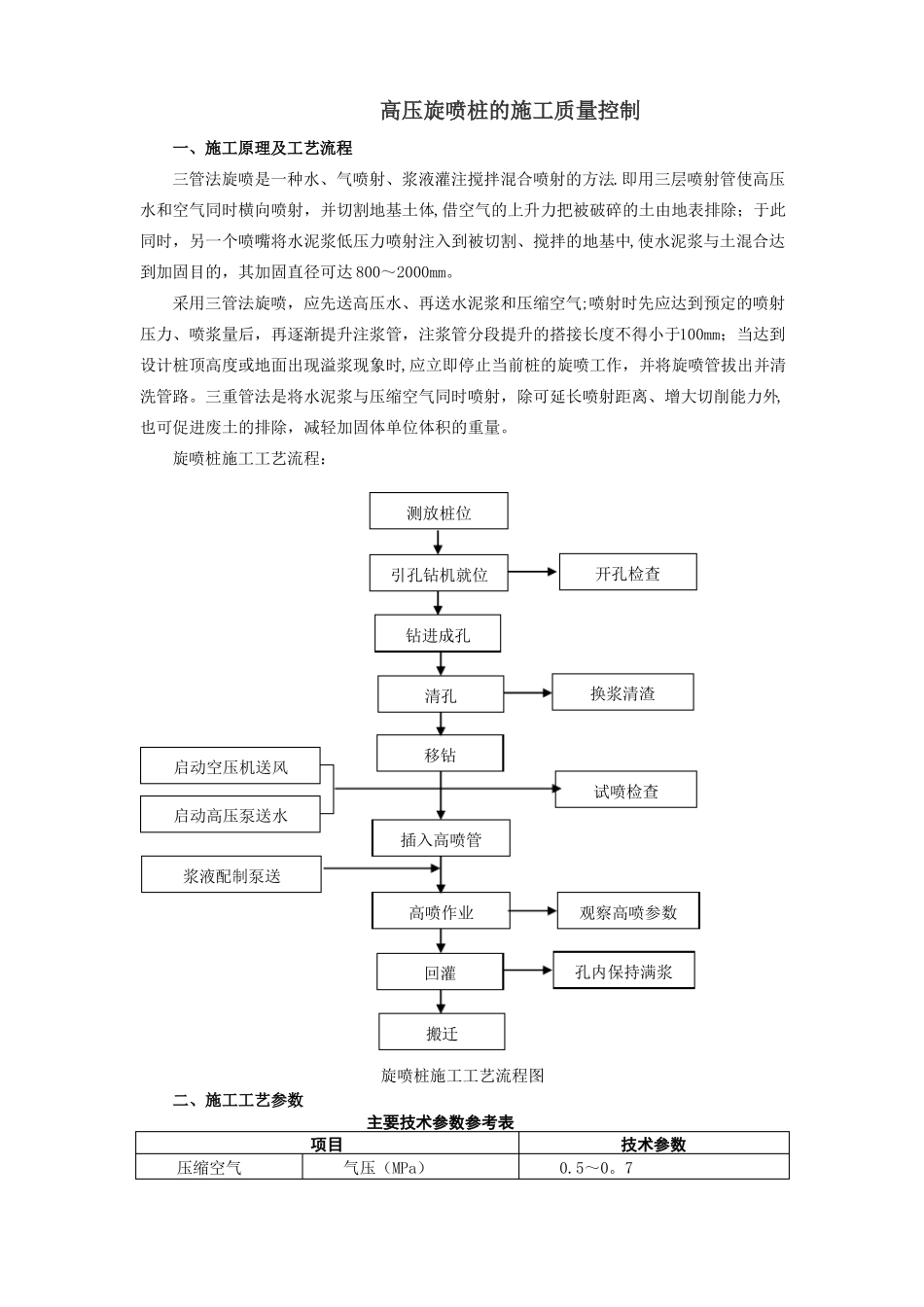

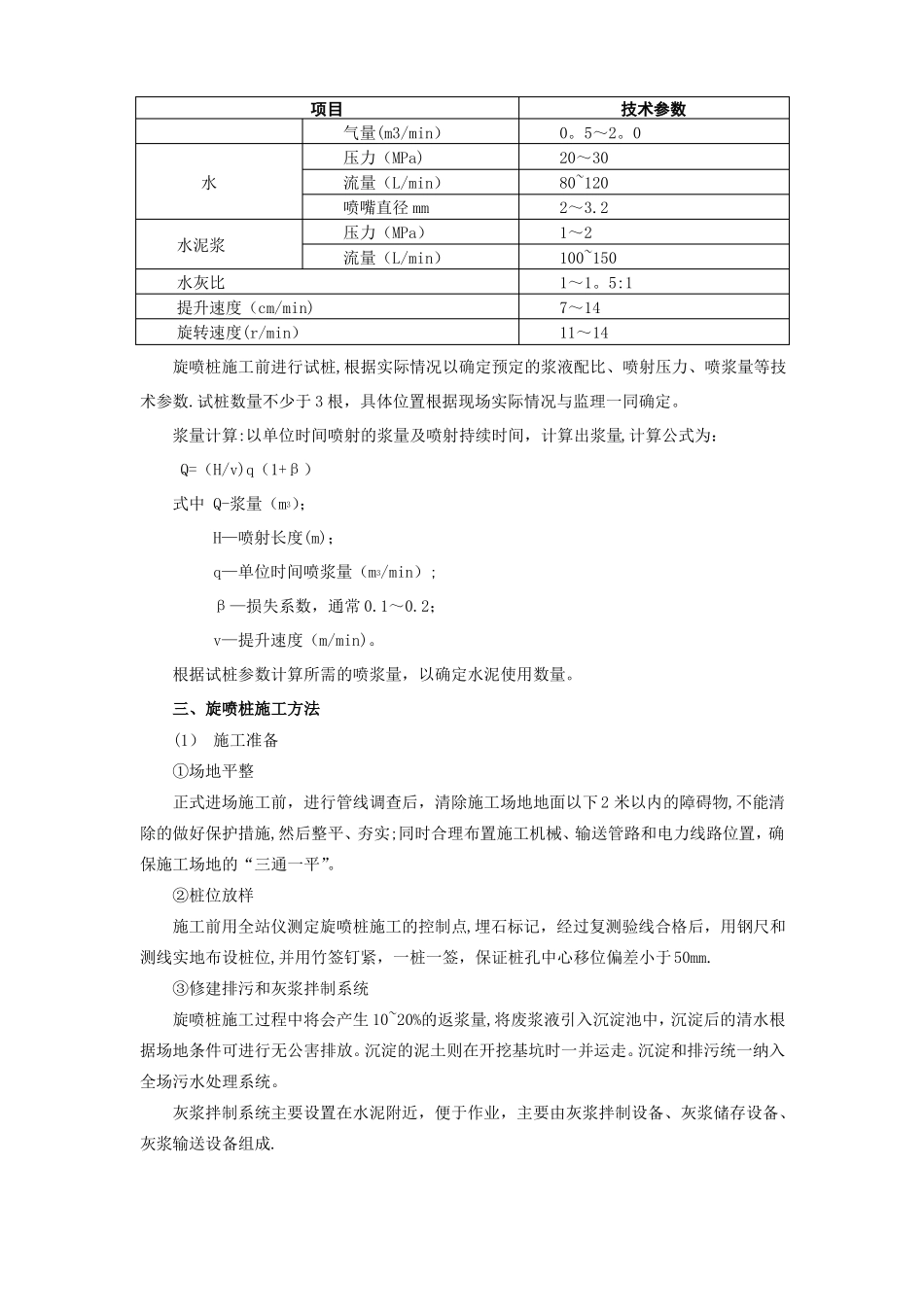

高压旋喷桩的施工质量控制一、施工原理及工艺流程三管法旋喷是一种水、气喷射、浆液灌注搅拌混合喷射的方法.即用三层喷射管使高压水和空气同时横向喷射，并切割地基土体,借空气的上升力把被破碎的土由地表排除；于此同时，另一个喷嘴将水泥浆低压力喷射注入到被切割、搅拌的地基中,使水泥浆与土混合达到加固目的，其加固直径可达800～2000mm。采用三管法旋喷，应先送高压水、再送水泥浆和压缩空气;喷射时先应达到预定的喷射压力、喷浆量后，再逐渐提升注浆管，注浆管分段提升的搭接长度不得小于100mm；当达到设计桩顶高度或地面出现溢浆现象时,应立即停止当前桩的旋喷工作，并将旋喷管拔出并清洗管路。三重管法是将水泥浆与压缩空气同时喷射，除可延长喷射距离、增大切削能力外,也可促进废土的排除，减轻加固体单位体积的重量。旋喷桩施工工艺流程：测放桩位引孔钻机就位开孔检查钻进成孔清孔换浆清渣启动空压机送风启动高压泵送水移钻试喷检查插入高喷管浆液配制泵送高喷作业观察高喷参数回灌孔内保持满浆搬迁旋喷桩施工工艺流程图二、施工工艺参数主要技术参数参考表压缩空气项目气压（MPa）技术参数0.5～0。7项目气量(m3/min）压力（MPa)水流量（L/min）喷嘴直径mm水泥浆水灰比提升速度（cm/min)旋转速度(r/min）压力（MPa）流量（L/min）技术参数0。5～2。020～3080~1202～3.21～2100~1501～1。5:17～1411～14旋喷桩施工前进行试桩,根据实际情况以确定预定的浆液配比、喷射压力、喷浆量等技术参数.试桩数量不少于3根，具体位置根据现场实际情况与监理一同确定。浆量计算:以单位时间喷射的浆量及喷射持续时间，计算出浆量,计算公式为：Q=（H/v)q（1+β）式中Q-浆量（m）；H—喷射长度(m)；q—单位时间喷浆量（m/min）;β—损失系数，通常0.1～0.2；v—提升速度（m/min)。根据试桩参数计算所需的喷浆量，以确定水泥使用数量。三、旋喷桩施工方法(1）施工准备①场地平整正式进场施工前，进行管线调查后，清除施工场地地面以下2米以内的障碍物,不能清除的做好保护措施,然后整平、夯实;同时合理布置施工机械、输送管路和电力线路位置，确保施工场地的“三通一平”。②桩位放样施工前用全站仪测定旋喷桩施工的控制点,埋石标记，经过复测验线合格后，用钢尺和测线实地布设桩位,并用竹签钉紧，一桩一签，保证桩孔中心移位偏差小于50mm.③修建排污和灰浆拌制系统旋喷桩施工过程中将会产生10~20%的返浆量,将废浆液引入沉淀池中，沉淀后的清水根据场地条件可进行无公害排放。沉淀的泥土则在开挖基坑时一并运走。沉淀和排污统一纳入全场污水处理系统。灰浆拌制系统主要设置在水泥附近，便于作业，主要由灰浆拌制设备、灰浆储存设备、灰浆输送设备组成.33（2）钻机就位钻机就位后，对桩机进行调平、对中，调整桩机的垂直度，保证钻杆应与桩位一致,偏差应在10mm以内，钻孔垂直度误差小于0.3%；钻孔前应调试空压机、泥浆泵，使设备运转正常;校验钻杆长度，并用红油漆在钻塔旁标注深度线,保证孔底标高满足设计深度。(3）引孔钻进钻机施工前，应首先在地面进行试喷,在钻孔机械试运转正常后,开始引孔钻进。钻孔过程中要详细记录好钻杆节数，保证钻孔深度的准确。（4）拔出岩芯管、插入注浆管引孔至设计深度后，拔出岩芯管,并换上喷射注浆管插入预定深度。在插管过程中，为防止泥砂堵塞喷嘴,要边射水边插管，水压不得超过1Mpa，以免压力过高,将孔壁射穿,高压水喷嘴要用塑料布包裹，以防泥土进入管内。(5）旋喷提升当喷射注浆管插入设计深度后,接通泥浆泵,然后由下向上旋喷，同时将泥浆清理排出。喷射时，先应达到预定的喷射压力、喷浆后再逐渐提升旋喷管，以防扭断旋喷管.为保证桩底端的质量，喷嘴下沉到设计深度时，在原位置旋转10秒钟左右，待孔口冒浆正常后再旋喷提升。钻杆的旋转和提升应连续进行,不得中断，钻机发生故障，应停止提升钻杆和旋转,以防断桩，并立即检修排除故障，为提高桩底端质量，在桩底部1。0m范围内应适当增加钻杆喷浆旋喷时间。在旋喷提升过程中，可根据不同的土层,调整旋喷参数.（6）钻机移位旋喷提升到设计桩顶标高时停止旋喷,提升钻头出孔口，清洗注浆泵及输送管道，然...
