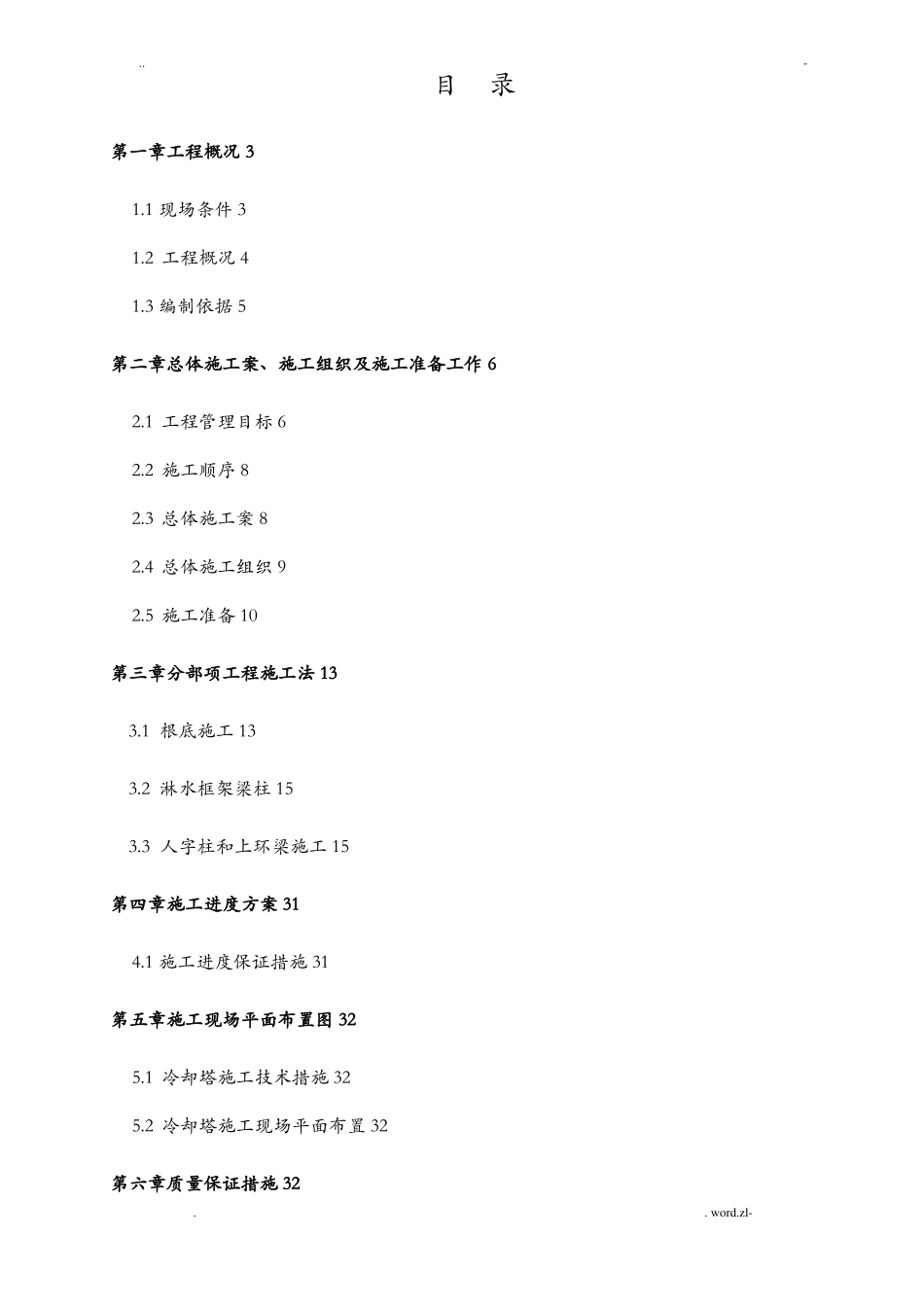

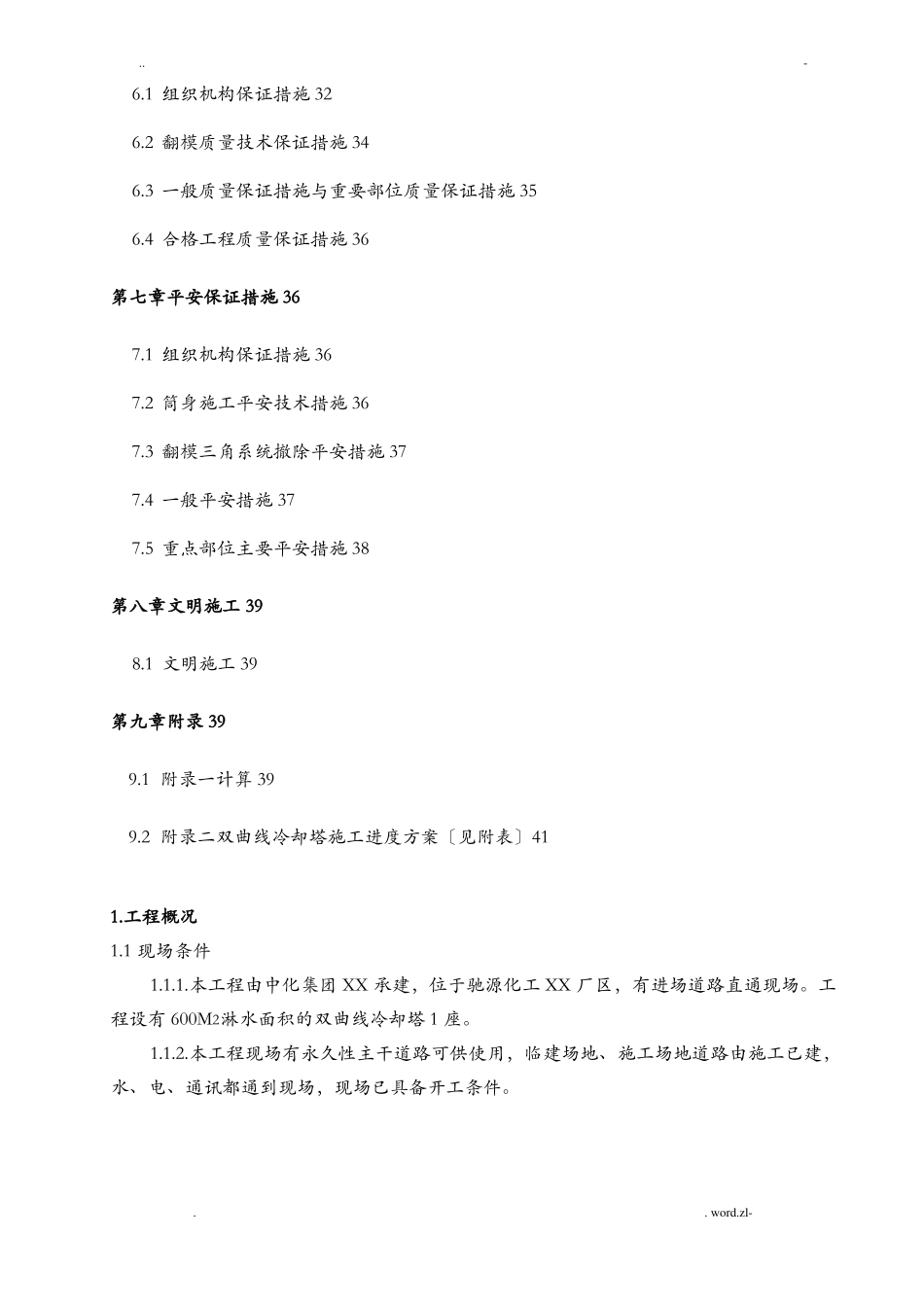

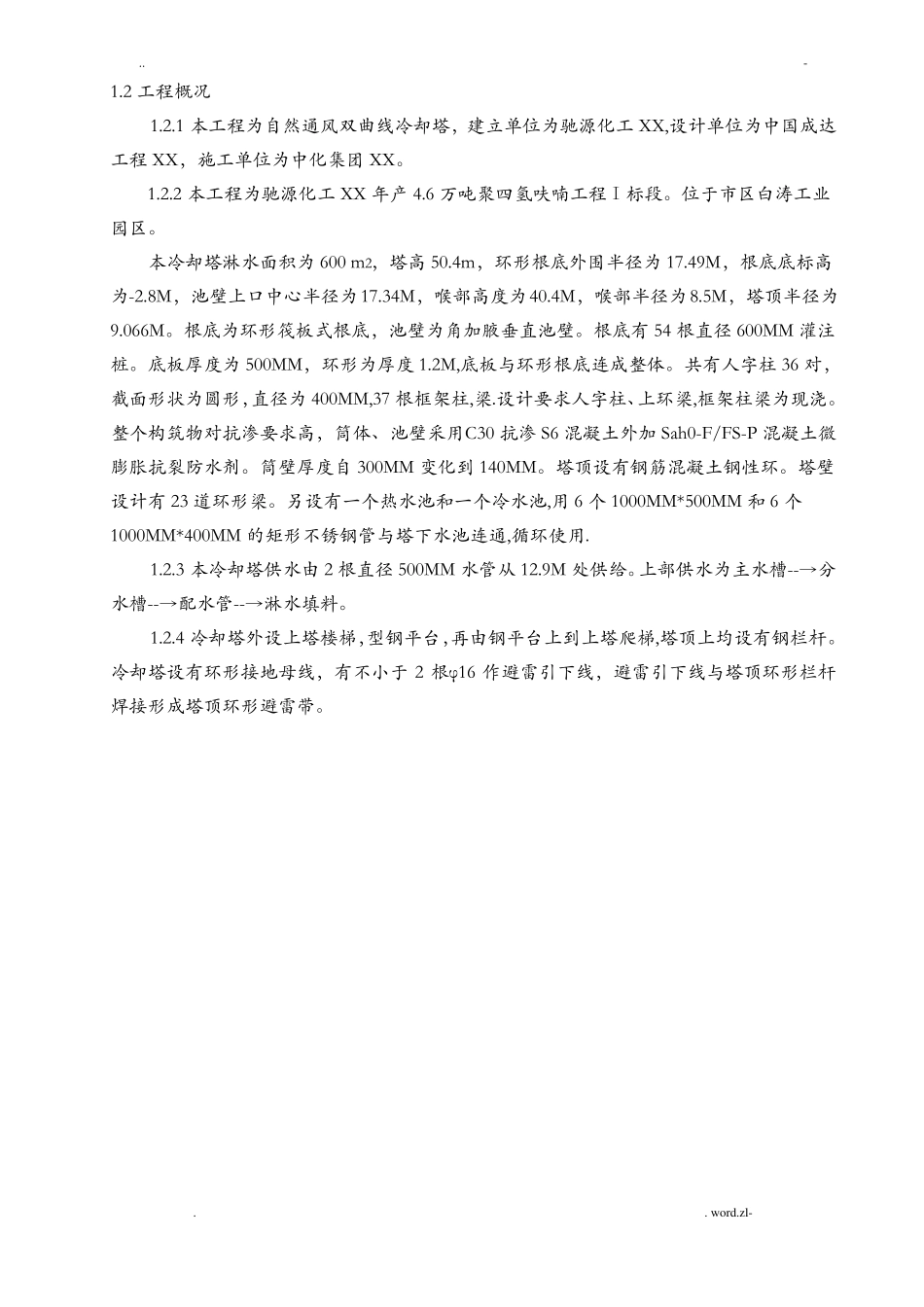

..-目录第一章工程概况31.1现场条件31.2工程概况41.3编制依据5第二章总体施工案、施工组织及施工准备工作62.1工程管理目标62.2施工顺序82.3总体施工案82.4总体施工组织92.5施工准备10第三章分部项工程施工法133.1根底施工133.2淋水框架梁柱153.3人字柱和上环梁施工15第四章施工进度方案314.1施工进度保证措施31第五章施工现场平面布置图325.1冷却塔施工技术措施325.2冷却塔施工现场平面布置32第六章质量保证措施32..word.zl-..-6.1组织机构保证措施326.2翻模质量技术保证措施346.3一般质量保证措施与重要部位质量保证措施356.4合格工程质量保证措施36第七章平安保证措施367.1组织机构保证措施367.2筒身施工平安技术措施367.3翻模三角系统撤除平安措施377.4一般平安措施377.5重点部位主要平安措施38第八章文明施工398.1文明施工39第九章附录399.1附录一计算399.2附录二双曲线冷却塔施工进度方案〔见附表〕411.工程概况1.1现场条件1.1.1.本工程由中化集团XX承建，位于驰源化工XX厂区，有进场道路直通现场。工程设有600M2淋水面积的双曲线冷却塔1座。1.1.2.本工程现场有永久性主干道路可供使用，临建场地、施工场地道路由施工已建，水、电、通讯都通到现场，现场已具备开工条件。..word.zl-..-1.2工程概况1.2.1本工程为自然通风双曲线冷却塔，建立单位为驰源化工XX,设计单位为中国成达工程XX，施工单位为中化集团XX。1.2.2本工程为驰源化工XX年产4.6万吨聚四氢呋喃工程Ⅰ标段。位于市区白涛工业园区。本冷却塔淋水面积为600m2，塔高50.4m，环形根底外围半径为17.49M，根底底标高为-2.8M，池壁上口中心半径为17.34M，喉部高度为40.4M，喉部半径为8.5M，塔顶半径为9.066M。根底为环形筏板式根底，池壁为角加腋垂直池壁。根底有54根直径600MM灌注桩。底板厚度为500MM，环形为厚度1.2M,底板与环形根底连成整体。共有人字柱36对，截面形状为圆形，直径为400MM,37根框架柱,梁.设计要求人字柱、上环梁,框架柱梁为现浇。整个构筑物对抗渗要求高，筒体、池壁采用C30抗渗S6混凝土外加Sah0-F/FS-P混凝土微膨胀抗裂防水剂。筒壁厚度自300MM变化到140MM。塔顶设有钢筋混凝土钢性环。塔壁设计有23道环形梁。另设有一个热水池和一个冷水池,用6个1000MM*500MM和6个1000MM*400MM的矩形不锈钢管与塔下水池连通,循环使用.1.2.3本冷却塔供水由2根直径500MM水管从12.9M处供给。上部供水为主水槽--→分水槽--→配水管--→淋水填料。1.2.4冷却塔外设上塔楼梯，型钢平台，再由钢平台上到上塔爬梯,塔顶上均设有钢栏杆。冷却塔设有环形接地母线，有不小于2根φ16作避雷引下线，避雷引下线与塔顶环形栏杆焊接形成塔顶环形避雷带。..word.zl-..-1.3编制依据1、?建筑地基根底工程施工质量验收规?〔GB50200-2002〕2、?建筑施工质量统一验收标准?〔GB50300-2001〕3、?混凝土构造工程施工质量验收规?〔GB50204-2002〕2011版4、?钢构造工程施工质量验收规?〔GB50205-2001〕5、?钢筋焊接及验收规程?JGJ/T18-20036、?水工混凝土施工规?DL/T5144-20017、?混凝土构造设计规?GB50010-20028、?钢筋混凝土施工及验收规?9、?工业建筑防腐蚀设计规?GB50046-200810、双曲线冷却塔与质量验收规GB50573-201011、有关质量标准及施工验收规12、招标文件及已到施工图13、施工合同及建立单位投产方案14、其他有关的规或行业标准；15、本公司的技术设备及施工经历；..word.zl-..-16、施工现场的实际情况。2.总体施工案、施工组织及施工准备工作2.1工程管理目标2.1.1进度管理目标2.1.1.1冷却塔方案施工日期为2012年10月01日,冷却塔方案竣工日期为2013年04月30日竣工。2.1.1.2控制关键节点，确保工程总进度的实现。〔工期安排及工序方案详见附表〕2.1.1.3劳动力管理劳动力投入方案表施工阶段工种管理人员工程经理工程副经理总工程师技术科科长经营科科长质安科科长供给科科长账务科科长综合办公室土建技术员材料员质检员平安员111111111221111111111122111111111112211111111111221110月11月2012年10月-2013年5月12月1月11111111122111111111112211111111111221111111111122112月3月4月5月..word.zl-..-预算员方案统计员管理人员小计直接人...
