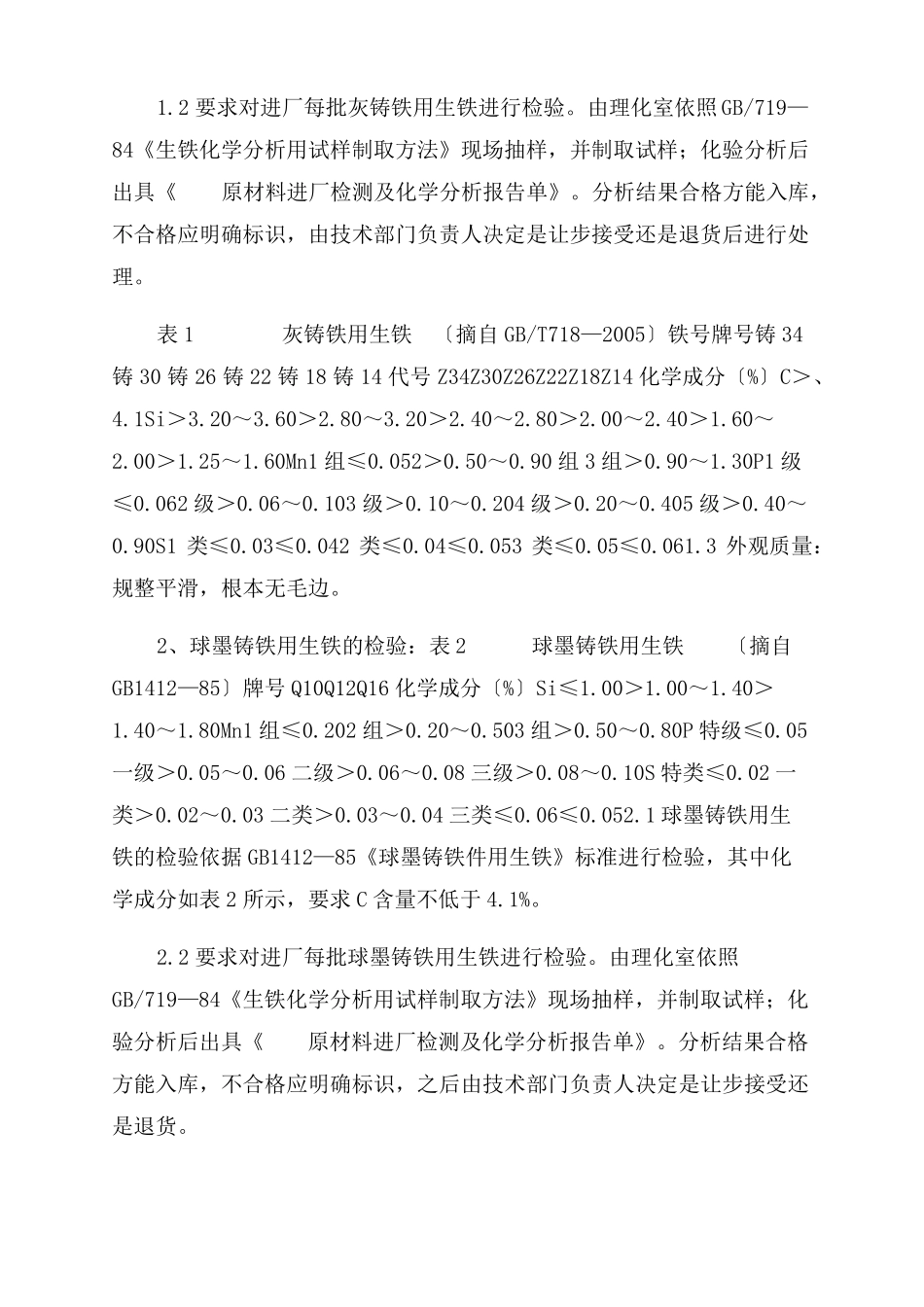

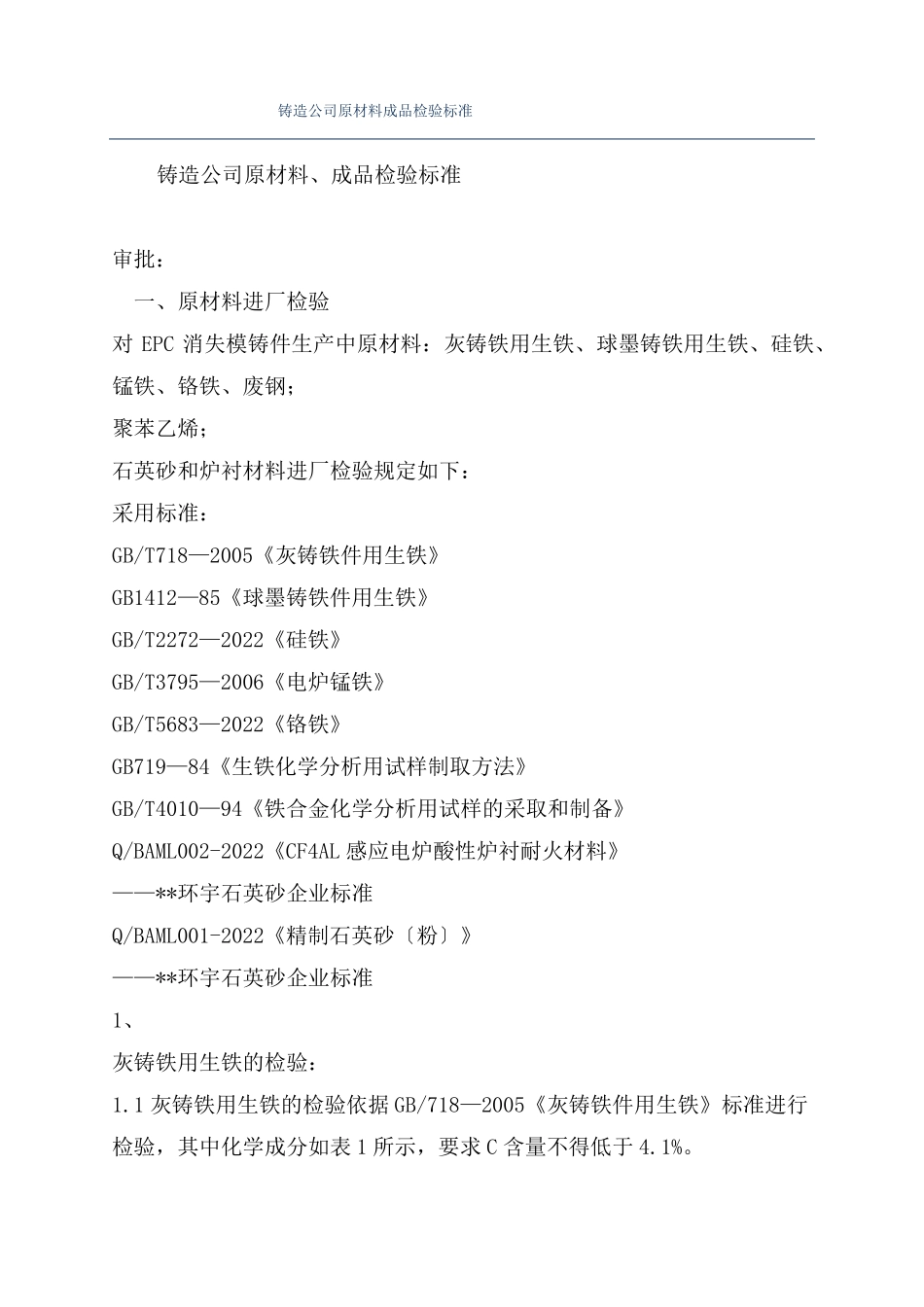

铸造公司原材料成品检验标准铸造公司原材料、成品检验标准审批：一、原材料进厂检验对EPC消失模铸件生产中原材料：灰铸铁用生铁、球墨铸铁用生铁、硅铁、锰铁、铬铁、废钢；聚苯乙烯；石英砂和炉衬材料进厂检验规定如下：采用标准：GB/T718—2005《灰铸铁件用生铁》GB1412—85《球墨铸铁件用生铁》GB/T2272—2022《硅铁》GB/T3795—2006《电炉锰铁》GB/T5683—2022《铬铁》GB719—84《生铁化学分析用试样制取方法》GB/T4010—94《铁合金化学分析用试样的采取和制备》Q/BAML002-2022《CF4AL感应电炉酸性炉衬耐火材料》——**环宇石英砂企业标准Q/BAML001-2022《精制石英砂〔粉〕》——**环宇石英砂企业标准1、灰铸铁用生铁的检验：1.1灰铸铁用生铁的检验依据GB/718—2005《灰铸铁件用生铁》标准进行检验，其中化学成分如表1所示，要求C含量不得低于4.1%。1.2要求对进厂每批灰铸铁用生铁进行检验。由理化室依照GB/719—84《生铁化学分析用试样制取方法》现场抽样，并制取试样；化验分析后出具《原材料进厂检测及化学分析报告单》。分析结果合格方能入库，不合格应明确标识，由技术部门负责人决定是让步接受还是退货后进行处理。表1灰铸铁用生铁〔摘自GB/T718—2005〕铁号牌号铸34铸30铸26铸22铸18铸14代号Z34Z30Z26Z22Z18Z14化学成分〔%〕C＞、4.1Si＞3.20～3.60＞2.80～3.20＞2.40～2.80＞2.00～2.40＞1.60～2.00＞1.25～1.60Mn1组≤0.052＞0.50～0.90组3组＞0.90～1.30P1级≤0.062级＞0.06～0.103级＞0.10～0.204级＞0.20～0.405级＞0.40～0.90S1类≤0.03≤0.042类≤0.04≤0.053类≤0.05≤0.061.3外观质量：规整平滑，根本无毛边。2、球墨铸铁用生铁的检验：表2球墨铸铁用生铁〔摘自GB1412—85〕牌号Q10Q12Q16化学成分〔%〕Si≤1.00＞1.00～1.40＞1.40～1.80Mn1组≤0.202组＞0.20～0.503组＞0.50～0.80P特级≤0.05一级＞0.05～0.06二级＞0.06～0.08三级＞0.08～0.10S特类≤0.02一类＞0.02～0.03二类＞0.03～0.04三类≤0.06≤0.052.1球墨铸铁用生铁的检验依据GB1412—85《球墨铸铁件用生铁》标准进行检验，其中化学成分如表2所示，要求C含量不低于4.1%。2.2要求对进厂每批球墨铸铁用生铁进行检验。由理化室依照GB/719—84《生铁化学分析用试样制取方法》现场抽样，并制取试样；化验分析后出具《原材料进厂检测及化学分析报告单》。分析结果合格方能入库，不合格应明确标识，之后由技术部门负责人决定是让步接受还是退货。2.3外观质量：规整平滑，根本无毛边。3、硅铁的检验3.1硅铁的检验依据GB/T2272—2022《硅铁》标准进行检验，其中化学成分要求如表3所示，要求硅含量不低于75%。表3硅铁〔摘自GB/T2272—2022〕牌号化学成分〔%〕SiAlCaMnCrPSC≤FeSi75—A74.0～80.00.400.300.0350.020.1FeSi75—B0.04FeSi75—C72.0～80.00.500.500.23.2要求对进厂每批硅铁进行检验。由理化室依照GB/719—84《铁合金化学分析用试样的采取和制备》现场抽样，并制取试样；化验分析后出具《原材料进厂检测及化学分析报告单》。分析结果合格方能入库，不合格应明确标识，由技术质量部门负责人决定是让步接受还是退货后进行处理。3.3外观质量：厚度均称，色泽一致，呈亮灰色。4、锰铁的检验4.1锰铁的检验依据GB/T3795—2006《电炉锰铁》标准进行检验，其中化学成分要求如表4所示，要求锰含量不低于65%。表4锰铁〔摘自GB/T3795—2006〕类别牌号化学成分〔%〕Mn其余元素≤CSiPS高碳锰铁FeMn65C7.0ⅠⅡⅠⅡ65.0～70.07.02.54.50.200.400.034.2要求对进厂每批锰铁进行检验。由理化室依照GB/719—84《铁合金化学分析用试样的采取和制备》现场抽样，并制取试样；化验分析后出具《原材料进厂检测及化学分析报告单》。分析结果合格方能入库，不合格应明确标识，由技术质量部门负责人决定是让步接受还是退货后进行处理。4.3外观质量：色泽一致，呈亮银黄色5、铬铁的检验：5.1铬铁的检验依据GB/T5683—2022《铬铁》标准进行检验，其中化学成分要求如表5所示，要求锰含量不低于65%。表5铬铁〔摘自GB/T5683—2022〕类别牌号CrCSiPSⅠⅡⅠⅡ≤高碳铬铁FeCr67C6.062.0～72.06.03.00.030.040.06FeCr67C9.562.0～72.09.5...
