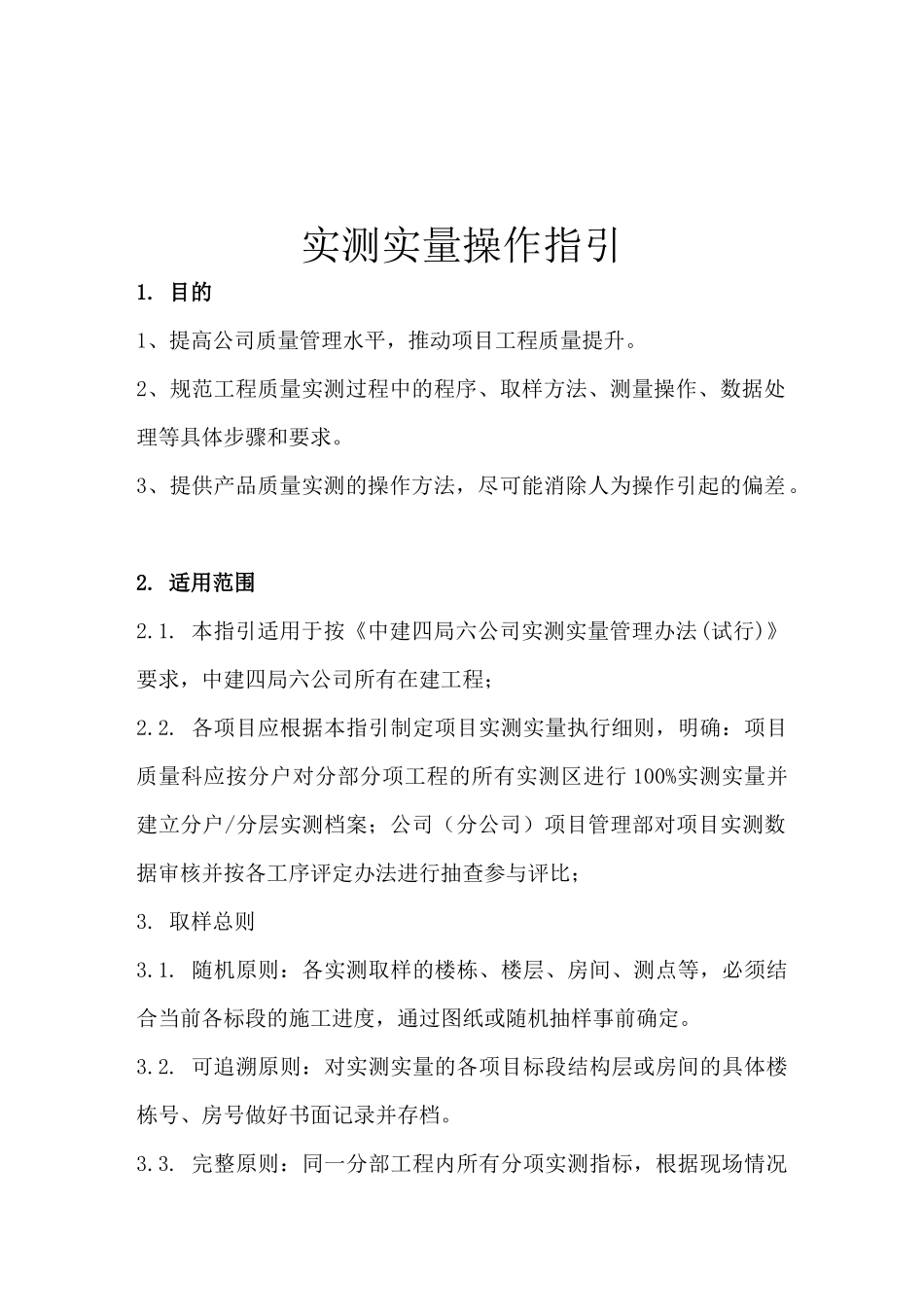

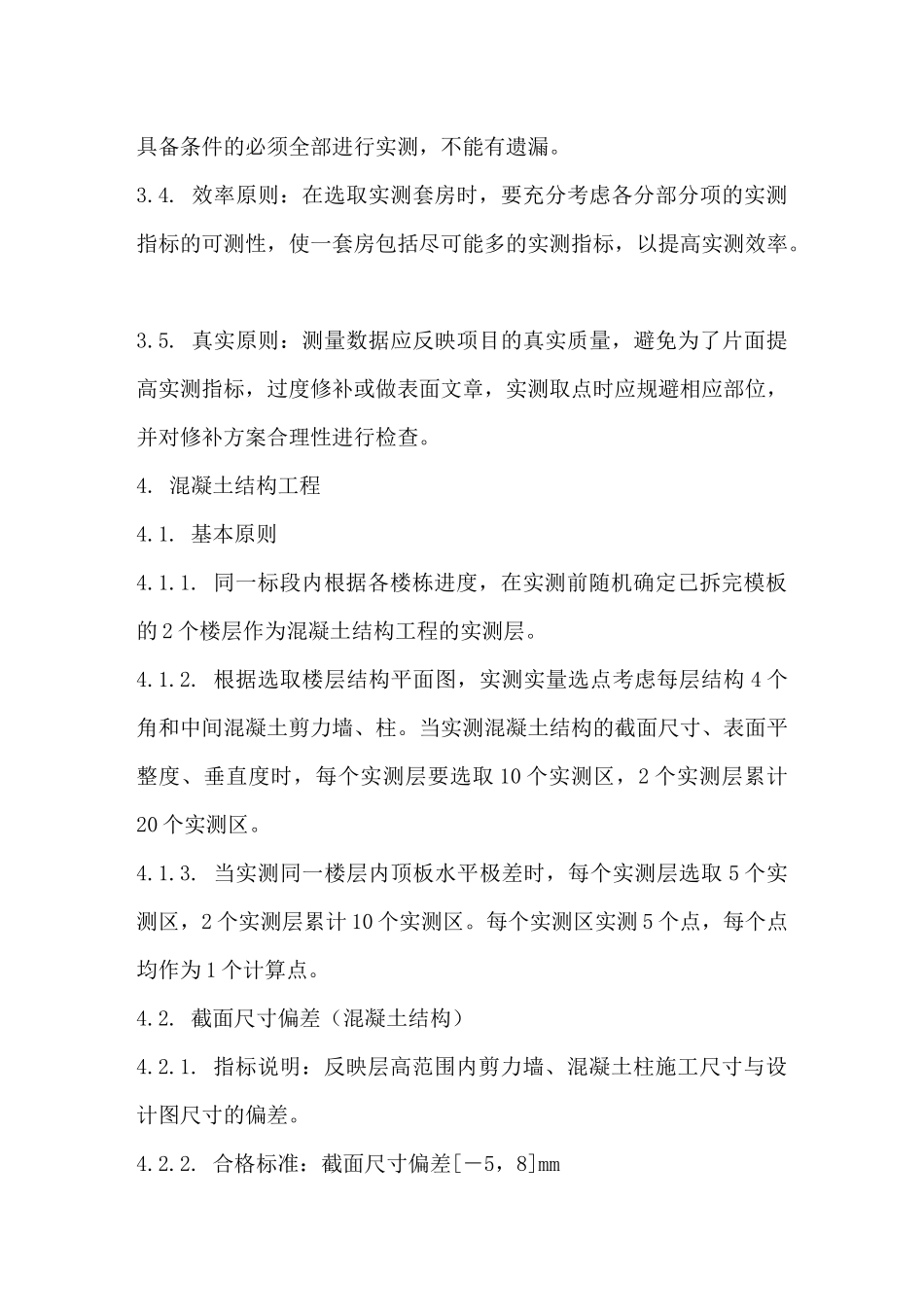

工程质量实测实量操作指引中建四局六公司项目管理部2014年2月实测实量操作指引1.目的1、提高公司质量管理水平，推动项目工程质量提升。2、规范工程质量实测过程中的程序、取样方法、测量操作、数据处理等具体步骤和要求。3、提供产品质量实测的操作方法，尽可能消除人为操作引起的偏差。2.适用范围2.1.本指引适用于按《中建四局六公司实测实量管理办法(试行)》要求，中建四局六公司所有在建工程；2.2.各项目应根据本指引制定项目实测实量执行细则，明确：项目质量科应按分户对分部分项工程的所有实测区进行100%实测实量并建立分户/分层实测档案；公司（分公司）项目管理部对项目实测数据审核并按各工序评定办法进行抽查参与评比；3.取样总则3.1.随机原则：各实测取样的楼栋、楼层、房间、测点等，必须结合当前各标段的施工进度，通过图纸或随机抽样事前确定。3.2.可追溯原则：对实测实量的各项目标段结构层或房间的具体楼栋号、房号做好书面记录并存档。3.3.完整原则：同一分部工程内所有分项实测指标，根据现场情况具备条件的必须全部进行实测，不能有遗漏。3.4.效率原则：在选取实测套房时，要充分考虑各分部分项的实测指标的可测性，使一套房包括尽可能多的实测指标，以提高实测效率。3.5.真实原则：测量数据应反映项目的真实质量，避免为了片面提高实测指标，过度修补或做表面文章，实测取点时应规避相应部位，并对修补方案合理性进行检查。4.混凝土结构工程4.1.基本原则4.1.1.同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的2个楼层作为混凝土结构工程的实测层。4.1.2.根据选取楼层结构平面图，实测实量选点考虑每层结构4个角和中间混凝土剪力墙、柱。当实测混凝土结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取10个实测区，2个实测层累计20个实测区。4.1.3.当实测同一楼层内顶板水平极差时，每个实测层选取5个实测区，2个实测层累计10个实测区。每个实测区实测5个点，每个点均作为1个计算点。4.2.截面尺寸偏差（混凝土结构）4.2.1.指标说明：反映层高范围内剪力墙、混凝土柱施工尺寸与设计图尺寸的偏差。4.2.2.合格标准：截面尺寸偏差[－5，8]mm4.2.3.测量工具：5M钢卷尺4.2.4.测量方法和数据记录（1）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。（2）同一墙/柱面作为1个实测区，累计实测实量20个实测区。每个实测区从地面向上300MM和1500MM各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。4.2.5.示例4.3.表面平整度（混凝土结构）4.3.1.指标说明：反映层高范围内剪力墙、混凝土柱表面平整程度。4.3.2.合格标准：[0，8]mm4.3.3.测量工具：2米靠尺、楔形塞尺4.3.4.测量方法和数据记录：（1）剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1个实测区。累计实测实量20个实测区。（2）当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中取左上及右下2个角。按45度角斜放靠尺，累计测2次表面平整度。跨洞口部位必测。这2个实测值分别作为该指标合格率的2个计算点。（3）当所选墙长度大于3米时，除按45度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1次表面平整度。跨洞口部位必测。这3个实测值分别作为判断该指标合格率的3个计算点。（4）混凝土柱：可以不测表面平整度。4.3.5.示例：4.4.垂直度（混凝土结构）4.4.1.指标说明：反映层高范围内剪力墙、混凝土柱表面垂直的程度。4.4.2.合格标准：[0，8]mm4.4.3.测量工具：2米靠尺4.4.4.测量方法和数据记录：（1）剪力墙：任取长边墙的一面作为1个实测区。累计实测实量20个实测区。（2）当墙长度小于3米时，同一面墙距两端头竖向阴阳角约30CM位置，分别按以下原则实测2次：一是靠尺顶端接触到上部混凝土顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度。混凝土墙体洞口一侧为垂直度必测部位。这2个实测值分别作为判断该实测指标合格率的2个计算点。（3）当墙长度大于3米时，同一面墙距两端头竖向阴阳角约30CM和墙中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部混凝土顶板位置时测1次垂直度，二是...
