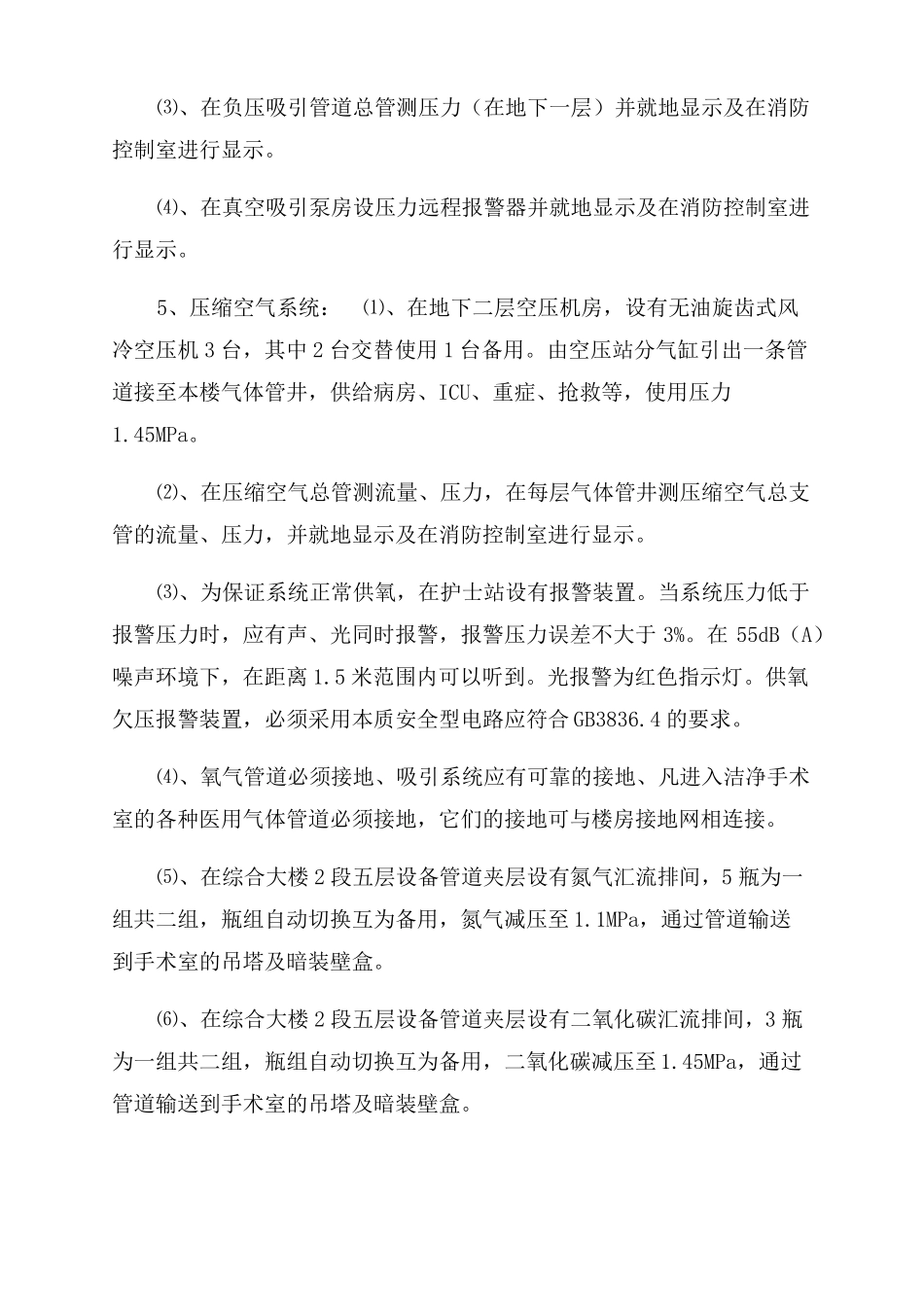

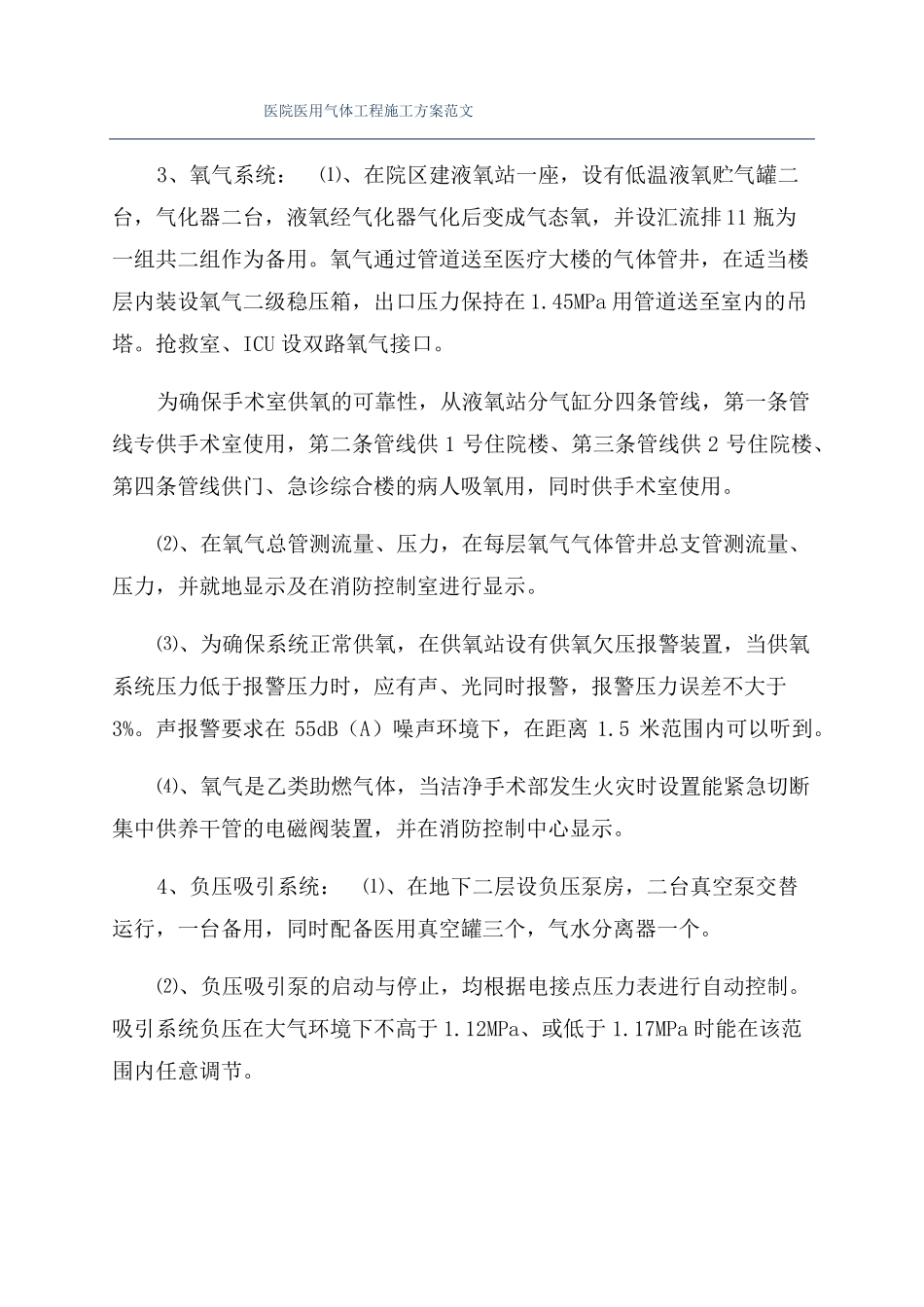

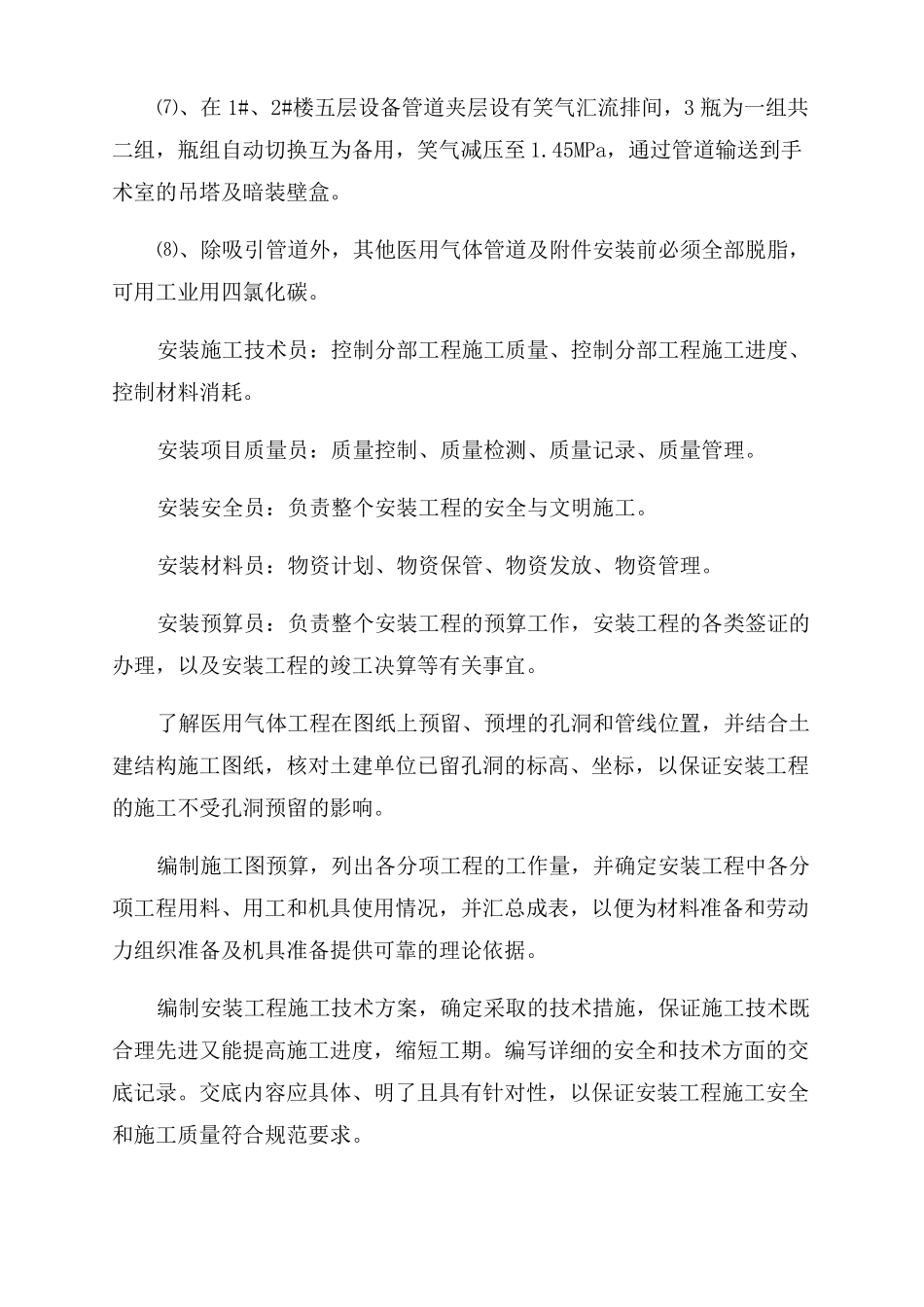

医院医用气体工程施工方案范文3、氧气系统：⑴、在院区建液氧站一座，设有低温液氧贮气罐二台，气化器二台，液氧经气化器气化后变成气态氧，并设汇流排11瓶为一组共二组作为备用。氧气通过管道送至医疗大楼的气体管井，在适当楼层内装设氧气二级稳压箱，出口压力保持在1.45MPa用管道送至室内的吊塔。抢救室、ICU设双路氧气接口。为确保手术室供氧的可靠性，从液氧站分气缸分四条管线，第一条管线专供手术室使用，第二条管线供1号住院楼、第三条管线供2号住院楼、第四条管线供门、急诊综合楼的病人吸氧用，同时供手术室使用。⑵、在氧气总管测流量、压力，在每层氧气气体管井总支管测流量、压力，并就地显示及在消防控制室进行显示。⑶、为确保系统正常供氧，在供氧站设有供氧欠压报警装置，当供氧系统压力低于报警压力时，应有声、光同时报警，报警压力误差不大于3%。声报警要求在55dB（A）噪声环境下，在距离1.5米范围内可以听到。⑷、氧气是乙类助燃气体，当洁净手术部发生火灾时设置能紧急切断集中供养干管的电磁阀装置，并在消防控制中心显示。4、负压吸引系统：⑴、在地下二层设负压泵房，二台真空泵交替运行，一台备用，同时配备医用真空罐三个，气水分离器一个。⑵、负压吸引泵的启动与停止，均根据电接点压力表进行自动控制。吸引系统负压在大气环境下不高于1.12MPa、或低于1.17MPa时能在该范围内任意调节。⑶、在负压吸引管道总管测压力（在地下一层）并就地显示及在消防控制室进行显示。⑷、在真空吸引泵房设压力远程报警器并就地显示及在消防控制室进行显示。5、压缩空气系统：⑴、在地下二层空压机房，设有无油旋齿式风冷空压机3台，其中2台交替使用1台备用。由空压站分气缸引出一条管道接至本楼气体管井，供给病房、ICU、重症、抢救等，使用压力1.45MPa。⑵、在压缩空气总管测流量、压力，在每层气体管井测压缩空气总支管的流量、压力，并就地显示及在消防控制室进行显示。⑶、为保证系统正常供氧，在护士站设有报警装置。当系统压力低于报警压力时，应有声、光同时报警，报警压力误差不大于3%。在55dB（A）噪声环境下，在距离1.5米范围内可以听到。光报警为红色指示灯。供氧欠压报警装置，必须采用本质安全型电路应符合GB3836.4的要求。⑷、氧气管道必须接地、吸引系统应有可靠的接地、凡进入洁净手术室的各种医用气体管道必须接地，它们的接地可与楼房接地网相连接。⑸、在综合大楼2段五层设备管道夹层设有氮气汇流排间，5瓶为一组共二组，瓶组自动切换互为备用，氮气减压至1.1MPa，通过管道输送到手术室的吊塔及暗装壁盒。⑹、在综合大楼2段五层设备管道夹层设有二氧化碳汇流排间，3瓶为一组共二组，瓶组自动切换互为备用，二氧化碳减压至1.45MPa，通过管道输送到手术室的吊塔及暗装壁盒。⑺、在1#、2#楼五层设备管道夹层设有笑气汇流排间，3瓶为一组共二组，瓶组自动切换互为备用，笑气减压至1.45MPa，通过管道输送到手术室的吊塔及暗装壁盒。⑻、除吸引管道外，其他医用气体管道及附件安装前必须全部脱脂，可用工业用四氯化碳。安装施工技术员：控制分部工程施工质量、控制分部工程施工进度、控制材料消耗。安装项目质量员：质量控制、质量检测、质量记录、质量管理。安装安全员：负责整个安装工程的安全与文明施工。安装材料员：物资计划、物资保管、物资发放、物资管理。安装预算员：负责整个安装工程的预算工作，安装工程的各类签证的办理，以及安装工程的竣工决算等有关事宜。了解医用气体工程在图纸上预留、预埋的孔洞和管线位置，并结合土建结构施工图纸，核对土建单位已留孔洞的标高、坐标，以保证安装工程的施工不受孔洞预留的影响。编制施工图预算，列出各分项工程的工作量，并确定安装工程中各分项工程用料、用工和机具使用情况，并汇总成表，以便为材料准备和劳动力组织准备及机具准备提供可靠的理论依据。编制安装工程施工技术方案，确定采取的技术措施，保证施工技术既合理先进又能提高施工进度，缩短工期。编写详细的安全和技术方面的交底记录。交底内容应具体、明了且具有针对性，以保证安装工程施工安全和施工质量符合规范要求。组织施工人员进...
