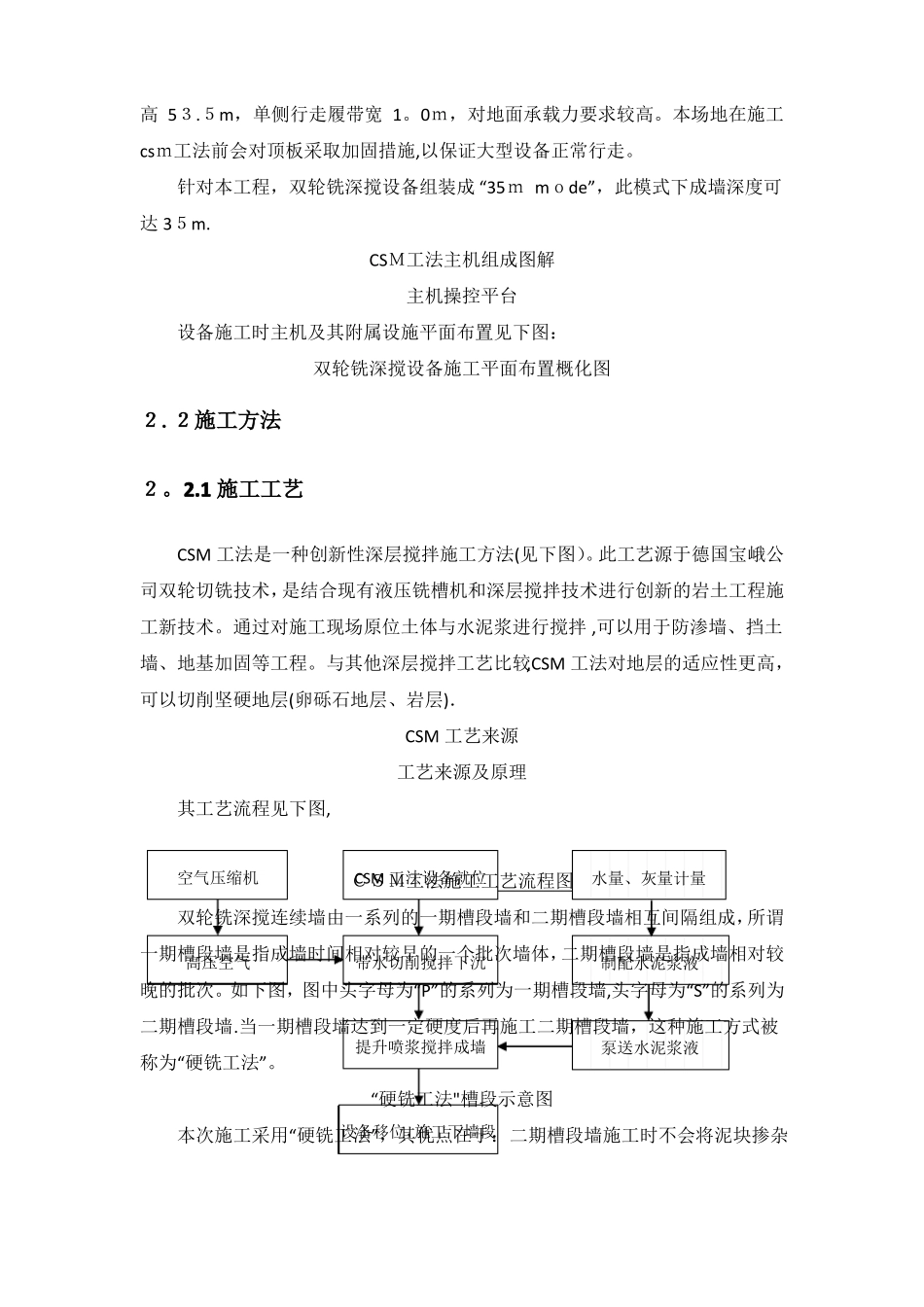

ＣＳM工法施工方案1．施工概况1。1施工范围概况场地东侧高压线经业主协调后,可以进行搬迁,因此该段区域(下图圆框中所示)有条件进行槽壁加固。由于该区域距离围墙较近且邻近周边居民小区的通道，常规的三轴搅拌桩工艺无法施工,经我方与业主及设计单位协商后，决定使用ＣSM工法进行槽壁加固。１.2施工现场布置我方将根工程现场的施工需要,结合施工现场的实际情况，本着对现场合理利用、布局紧凑,有利于工程施工、现场管理及文明施工的原则进行布置。１.实际施工需占用场地面积如下:2．主机施工占地面积：沿止水帷幕墙１5m宽条带（主机：10＊5m）；3。泥浆搅拌站占地面积:12*12m4。施工设备组装拆卸占地面积:40*15m5．泥浆池占地面积:10*1０ｍ*2个1．3施工现场管理1）为了使施工现场按照施工进度计划的要求有条不紊的组织施工，施工现场总平面的使用必须严格执行统一管理的原则。施工现场总平面的使用根据进度计划安排的施工内容实施动态管理。2）现场重要入口悬挂安全警示牌，教育职工维持良好的工作秩序和纪律．3)凡进入现场的设备、材料必须遵守施工现场平面布置要求。4)材料及时清理并摆放整齐。4.5施工程序根据各方讨论后决定的初步施工图来看,本工程止水帷幕的主要特点为：（1）本工程地处中心闹市区对文明施工及噪音控制要求高;（2）施工周期短且施工精度要求高；（3）现场存在多种施工工艺，施工时交叉配合施工。结合上述工程特点：本项目计划自施工现场北侧侧为起点，由北向南进行施工。2。施工方案２.1施工机械的选择根据本工程现场情况,选用适宜本工程止水帷幕特点的双轮铣深搅设备进行施工。双轮铣深搅设备主要具备以下特点：（1）设备成桩深度大，最大深度48。5米,远大于常规设备；（2）设备成桩尺寸、深度、注浆量、垂直度等参数控制精度高，可保证施工质量，工艺没有“冷缝”概念,可实现无缝连接，形成无缝墙体；（3）设备功效高，施工功效能达到同类设备的3倍左右；（4）设备对地层的适应性强,从软土到岩石地层均可实施切削搅拌；（5）设备的自动化程度高，触摸屏控制系统，各功能部位设置大量传感器，信息化系统控制，施工过程中实时控制施工质量；（6）施工过程中几乎无振动；（7）履带式主机底盘，可360度旋转施工，便于转角施工。可紧邻已有建构筑物施工，可实现零间隙施工；（8）成墙厚度现有０。８m、1。０m、1。２m三种规格，本工程暂定成墙厚度为0。8m.双轮铣深搅（CSM)设备的主要组成及控制室见下图，设备总重近1８0吨，高5３.５m，单侧行走履带宽1。0ｍ，对地面承载力要求较高。本场地在施工csｍ工法前会对顶板采取加固措施,以保证大型设备正常行走。针对本工程，双轮铣深搅设备组装成“35ｍmｏde”，此模式下成墙深度可达3５m.CSＭ工法主机组成图解主机操控平台设备施工时主机及其附属设施平面布置见下图：双轮铣深搅设备施工平面布置概化图２.２施工方法２。2.1施工工艺CSM工法是一种创新性深层搅拌施工方法(见下图）。此工艺源于德国宝峨公司双轮切铣技术，是结合现有液压铣槽机和深层搅拌技术进行创新的岩土工程施工新技术。通过对施工现场原位土体与水泥浆进行搅拌,可以用于防渗墙、挡土墙、地基加固等工程。与其他深层搅拌工艺比较,CSM工法对地层的适应性更高，可以切削坚硬地层(卵砾石地层、岩层)．CSM工艺来源工艺来源及原理其工艺流程见下图,空气压缩机CSM工法设备就位ＣＳＭ工法施工工艺流程图水量、灰量计量双轮铣深搅连续墙由一系列的一期槽段墙和二期槽段墙相互间隔组成，所谓一期槽段墙是指成墙时间相对较早的一个批次墙体，二期槽段墙是指成墙相对较高压空气带水切削搅拌下沉制配水泥浆液晚的批次。如下图，图中头字母为“P”的系列为一期槽段墙,头字母为“S”的系列为二期槽段墙.当一期槽段墙达到一定硬度后再施工二期槽段墙，这种施工方式被称为“硬铣工法”。提升喷浆搅拌成墙泵送水泥浆液“硬铣工法"槽段示意图设备移位，施工下墙段本次施工采用“硬铣工法”，其优点在于：二期槽段墙施工时不会将泥块掺杂到相邻已经完成的一期槽段墙内，保证墙体质量；一期槽段墙硬化后，施工二期槽段时，设备接触地面范围内地耐力不会大幅度下降,利于...
