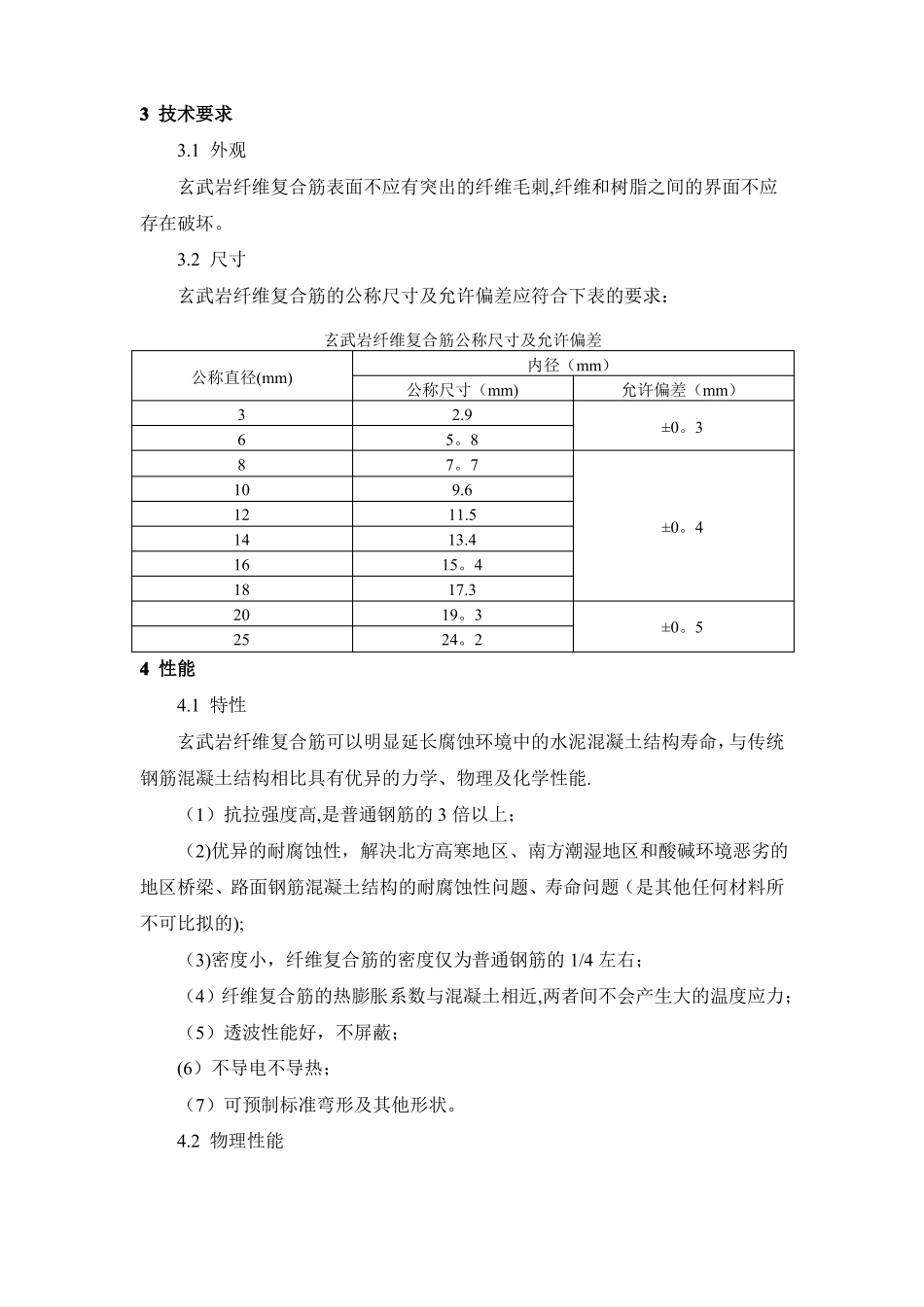

玄武岩纤维复合筋特点、性能及施工工艺玄武岩纤维复合筋玄武岩纤维复合筋采用高强度的玄武岩纤维及乙烯基树脂(环氧树脂）在线拉挤、缠绕、表面涂覆和复合成型，连续生产的新型建筑材料。玄武岩纤维复合筋在耐化学腐蚀、高轴向抗拉强度抗疲劳性能、大的弹性变形能力，非磁性、重量轻等方面优于钢筋，尤其是玄武岩纤维复合筋高抗腐蚀性及重量很轻等特点，对于高腐蚀环境中延长结构使用寿命、降低维护费用、节约资源和降低结构自身重量意义重大，也有望从根本上解决钢筋混凝土结构的腐蚀问题.目前武岩纤维复合筋主要代替传统的普通钢筋应用于公路工程特别是高速公路配筋水泥混凝土路面及桥梁桥面水泥混凝土铺装层及现浇层中，大量工程实例表明玄武岩纤维复合筋能够有效控制裂缝的产生及发展，防止路(桥）面积水下渗，防止结构物内部钢筋锈蚀，解决桥梁（路面）工程结构物中筋材在腐蚀环境中不被腐蚀或延缓腐蚀，改善路(桥）面整体使用性能、延长使用寿命，具有重要意义。1分类玄武岩纤维复合筋分为螺纹筋和无螺纹筋，在水泥混凝土中应用的玄武岩纤维复合筋应采用螺纹筋,以增强筋与混凝土的握裹力。2规格玄武岩纤维复合筋的公称直径范围为3mm～50cm，推荐的公称直径为3mm、6mm、8mm、10mm、12mm、14mm、16mm、18mm、20mm和25mm等规格.3技术要求3.1外观玄武岩纤维复合筋表面不应有突出的纤维毛刺,纤维和树脂之间的界面不应存在破坏。3.2尺寸玄武岩纤维复合筋的公称尺寸及允许偏差应符合下表的要求：玄武岩纤维复合筋公称尺寸及允许偏差公称直径(mm)36810121416182025内径（mm）公称尺寸（mm)2.95。87。79.611.513.415。417.319。324。2±0。5±0。4允许偏差（mm）±0。34性能4.1特性玄武岩纤维复合筋可以明显延长腐蚀环境中的水泥混凝土结构寿命，与传统钢筋混凝土结构相比具有优异的力学、物理及化学性能.（1）抗拉强度高,是普通钢筋的3倍以上；（2)优异的耐腐蚀性，解决北方高寒地区、南方潮湿地区和酸碱环境恶劣的地区桥梁、路面钢筋混凝土结构的耐腐蚀性问题、寿命问题（是其他任何材料所不可比拟的);（3)密度小，纤维复合筋的密度仅为普通钢筋的1/4左右；（4）纤维复合筋的热膨胀系数与混凝土相近,两者间不会产生大的温度应力；（5）透波性能好，不屏蔽；(6）不导电不导热；（7）可预制标准弯形及其他形状。4.2物理性能玄武岩纤维复合筋的基本物理力学性能名称密度(g/cm3)抗拉强度（MPa）屈服强度（MPa)弯曲强度(MPa）弹性模量(GPa）抗压强度(MPa)抗拉弹性模量(GPa）断裂伸长率（%）与混凝土的粘结强度（MPa)热膨胀系数×10—6/℃耐碱性（%)磁化率（1×10—5CGSM）巴氏硬度纵向横向玄武岩纤维筋（BFRP）1.9～2.1≥1000≥600≥1000≥48≥50046。7～47。5〉1。8≥309~1221～22≥85≤5×10—7≥65注：耐碱性:是指经100℃的Ca（OH）2饱和溶液浸泡4h后单丝断裂强度保留率；磁化率标准：4π×10-8SI（1×10—5CGSM）；蠕变：持续载荷不高于短期载荷的60%时，纤维筋不会发生蠕变断裂现象;成型与弯曲：弯曲成型后的强度仍能达到极限强度的40%。5实验内容及方法5.1密度应按GB/T1436的规定检测。5.2拉伸强度、拉伸弹性模量、断裂伸长率拉伸强度、拉伸弹性模量、断裂伸长率试验应按GB/T1447的规定测定。在电子万能试验机上进行测试时，为防止测试过程中打滑，样品的两头宜进行锚固。测试拉伸弹性模量、断裂伸长率时，加载速度宜为2mm/min；测试拉伸强度时，加载速度宜为5mm/min。5。3热膨胀系数热膨胀系数实验应按GB/T2572的规定检测。5。4耐碱性耐碱性试验应按GB/T17632规定检测。5.5磁化率磁化率实验方法应按GB/T3217的规定检测。6验收规则6.1物理力学性能检验应取自外观、尺寸检验合格的产品。6.2按以下规则进行抽样：6.2.1尺寸偏差和外观检验采用一次抽样法，样本数为6根；6.2.2物理力学性能二次抽样法，样本数为3根.6。3判定规则6。3。1外观质量和尺寸应符合3。1及3。2的要求。所抽样本中样品全部合格或仅有一个不合格，则判为合格;否则判为不合格。6。3。2物理力学性能应符合4。2的要求。所抽样品中样品全部合格，则判为合格；有2个及以上样品不合格，可第二次抽样复检。两次检验的不合...
