UPS安装施工工艺VIP免费

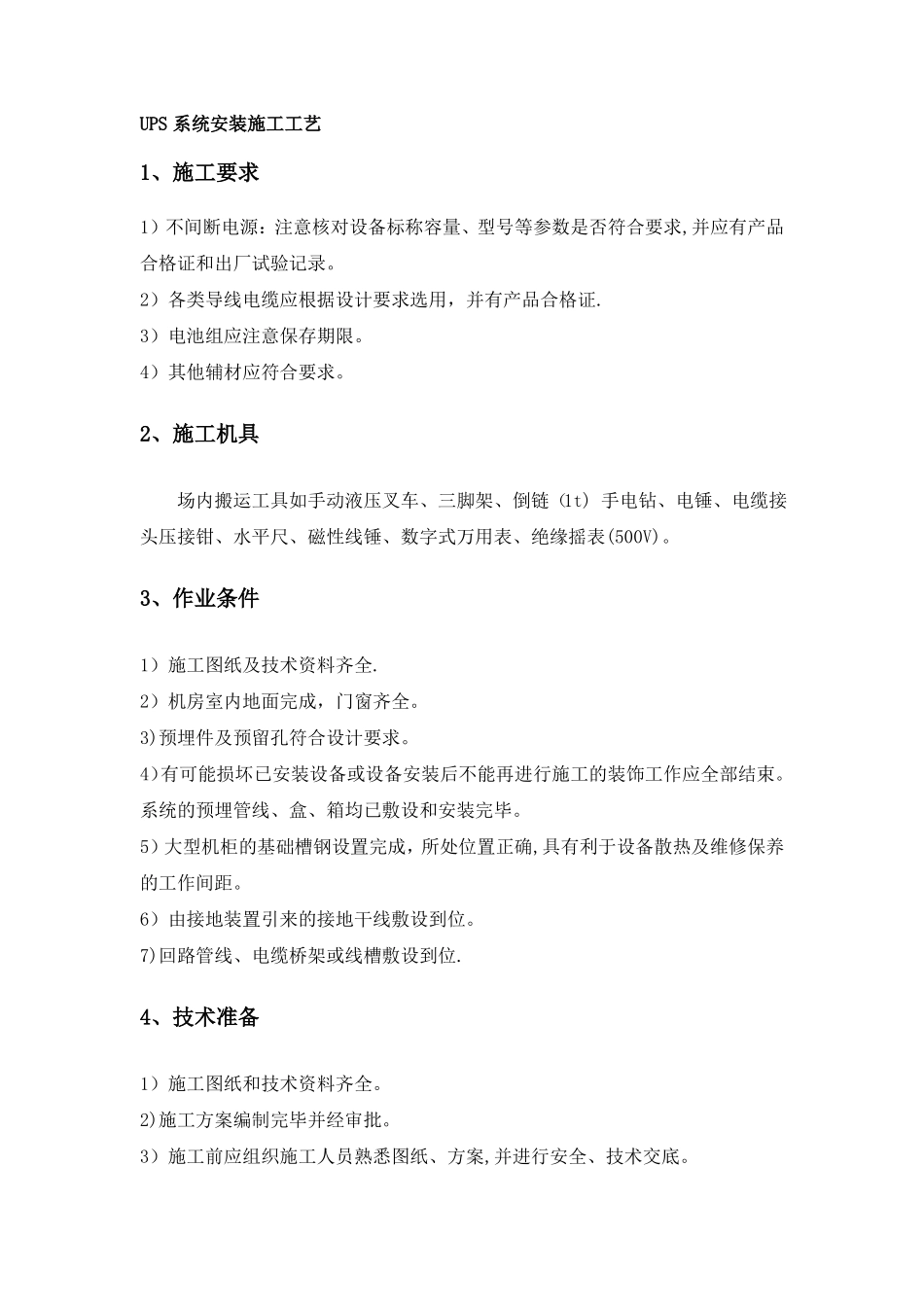

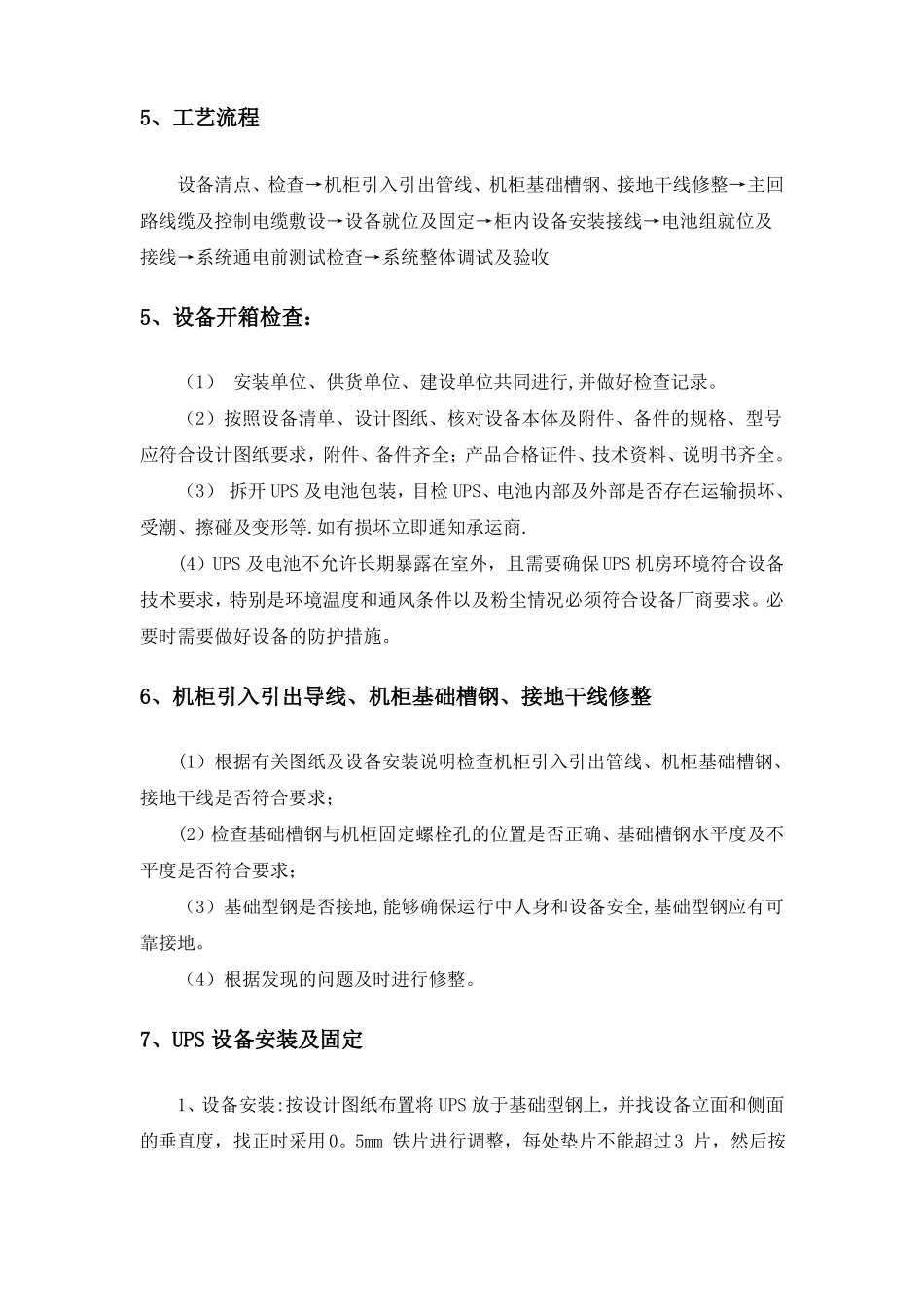

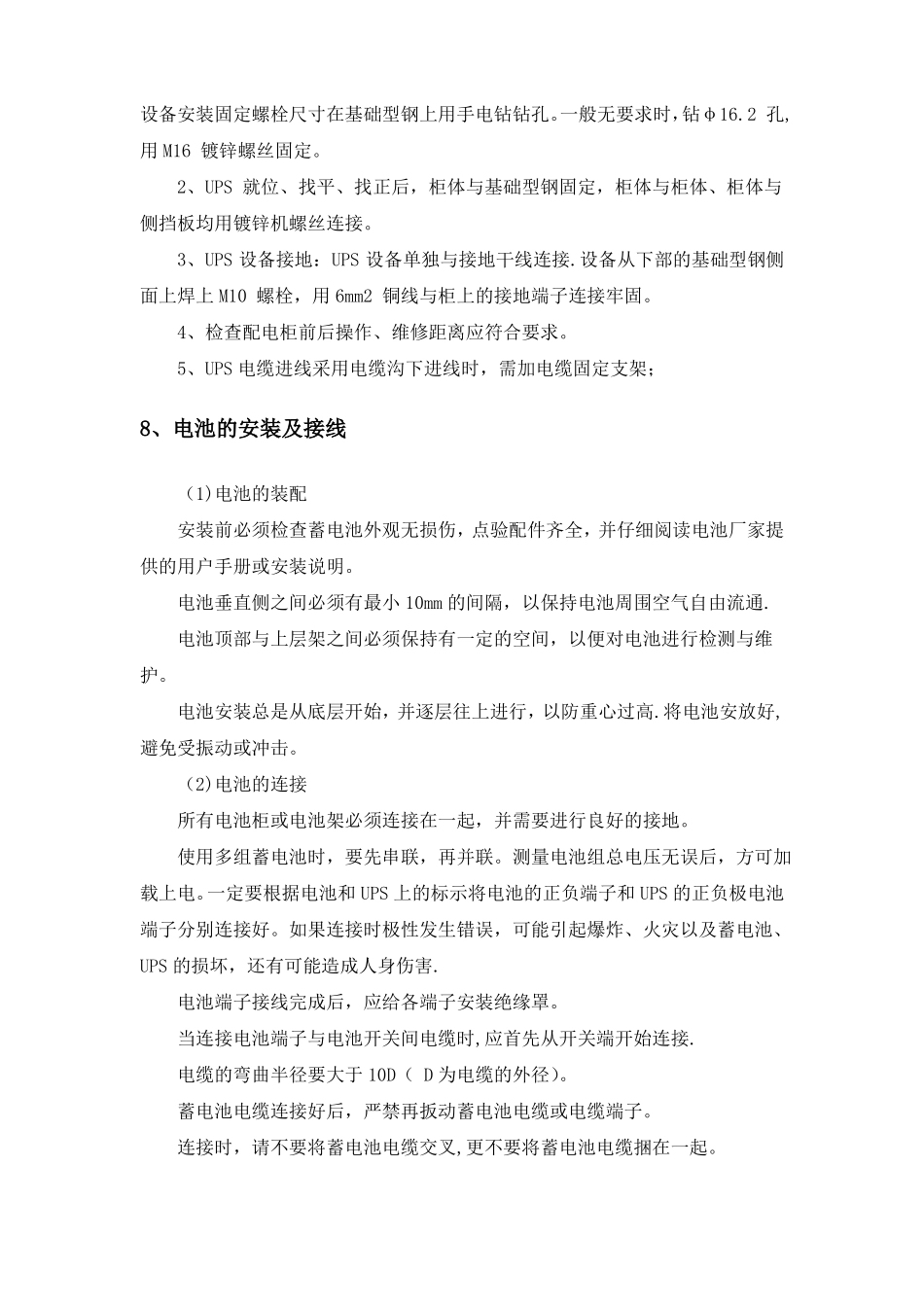

UPS系统安装施工工艺1、施工要求1）不间断电源：注意核对设备标称容量、型号等参数是否符合要求,并应有产品合格证和出厂试验记录。2）各类导线电缆应根据设计要求选用，并有产品合格证.3）电池组应注意保存期限。4）其他辅材应符合要求。2、施工机具场内搬运工具如手动液压叉车、三脚架、倒链（1t)手电钻、电锤、电缆接头压接钳、水平尺、磁性线锤、数字式万用表、绝缘摇表(500V)。3、作业条件1）施工图纸及技术资料齐全.2）机房室内地面完成，门窗齐全。3)预埋件及预留孔符合设计要求。4）有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作应全部结束。系统的预埋管线、盒、箱均已敷设和安装完毕。5）大型机柜的基础槽钢设置完成，所处位置正确,具有利于设备散热及维修保养的工作间距。6）由接地装置引来的接地干线敷设到位。7)回路管线、电缆桥架或线槽敷设到位.4、技术准备1）施工图纸和技术资料齐全。2)施工方案编制完毕并经审批。3）施工前应组织施工人员熟悉图纸、方案,并进行安全、技术交底。5、工艺流程设备清点、检查→机柜引入引出管线、机柜基础槽钢、接地干线修整→主回路线缆及控制电缆敷设→设备就位及固定→柜内设备安装接线→电池组就位及接线→系统通电前测试检查→系统整体调试及验收5、设备开箱检查：（1）安装单位、供货单位、建设单位共同进行,并做好检查记录。（2）按照设备清单、设计图纸、核对设备本体及附件、备件的规格、型号应符合设计图纸要求，附件、备件齐全；产品合格证件、技术资料、说明书齐全。（3）拆开UPS及电池包装，目检UPS、电池内部及外部是否存在运输损坏、受潮、擦碰及变形等.如有损坏立即通知承运商.(4）UPS及电池不允许长期暴露在室外，且需要确保UPS机房环境符合设备技术要求，特别是环境温度和通风条件以及粉尘情况必须符合设备厂商要求。必要时需要做好设备的防护措施。6、机柜引入引出导线、机柜基础槽钢、接地干线修整(1）根据有关图纸及设备安装说明检查机柜引入引出管线、机柜基础槽钢、接地干线是否符合要求；(2）检查基础槽钢与机柜固定螺栓孔的位置是否正确、基础槽钢水平度及不平度是否符合要求；（3）基础型钢是否接地,能够确保运行中人身和设备安全,基础型钢应有可靠接地。（4）根据发现的问题及时进行修整。7、UPS设备安装及固定1、设备安装:按设计图纸布置将UPS放于基础型钢上，并找设备立面和侧面的垂直度，找正时采用0。5mm铁片进行调整，每处垫片不能超过3片，然后按设备安装固定螺栓尺寸在基础型钢上用手电钻钻孔。一般无要求时，钻φ16.2孔,用M16镀锌螺丝固定。2、UPS就位、找平、找正后，柜体与基础型钢固定，柜体与柜体、柜体与侧挡板均用镀锌机螺丝连接。3、UPS设备接地：UPS设备单独与接地干线连接.设备从下部的基础型钢侧面上焊上M10螺栓，用6mm2铜线与柜上的接地端子连接牢固。4、检查配电柜前后操作、维修距离应符合要求。5、UPS电缆进线采用电缆沟下进线时，需加电缆固定支架；8、电池的安装及接线（1)电池的装配安装前必须检查蓄电池外观无损伤，点验配件齐全，并仔细阅读电池厂家提供的用户手册或安装说明。电池垂直侧之间必须有最小10mm的间隔，以保持电池周围空气自由流通.电池顶部与上层架之间必须保持有一定的空间，以便对电池进行检测与维护。电池安装总是从底层开始，并逐层往上进行，以防重心过高.将电池安放好,避免受振动或冲击。（2)电池的连接所有电池柜或电池架必须连接在一起，并需要进行良好的接地。使用多组蓄电池时，要先串联，再并联。测量电池组总电压无误后，方可加载上电。一定要根据电池和UPS上的标示将电池的正负端子和UPS的正负极电池端子分别连接好。如果连接时极性发生错误，可能引起爆炸、火灾以及蓄电池、UPS的损坏，还有可能造成人身伤害.电池端子接线完成后，应给各端子安装绝缘罩。当连接电池端子与电池开关间电缆时,应首先从开关端开始连接.电缆的弯曲半径要大于10D（D为电缆的外径）。蓄电池电缆连接好后，严禁再扳动蓄电池电缆或电缆端子。连接时，请不要将蓄电池电缆交叉,更不要将蓄电池电缆捆在一起。9、UPS电源线与控制线接线完成UPS的机械安装后，要求对...
