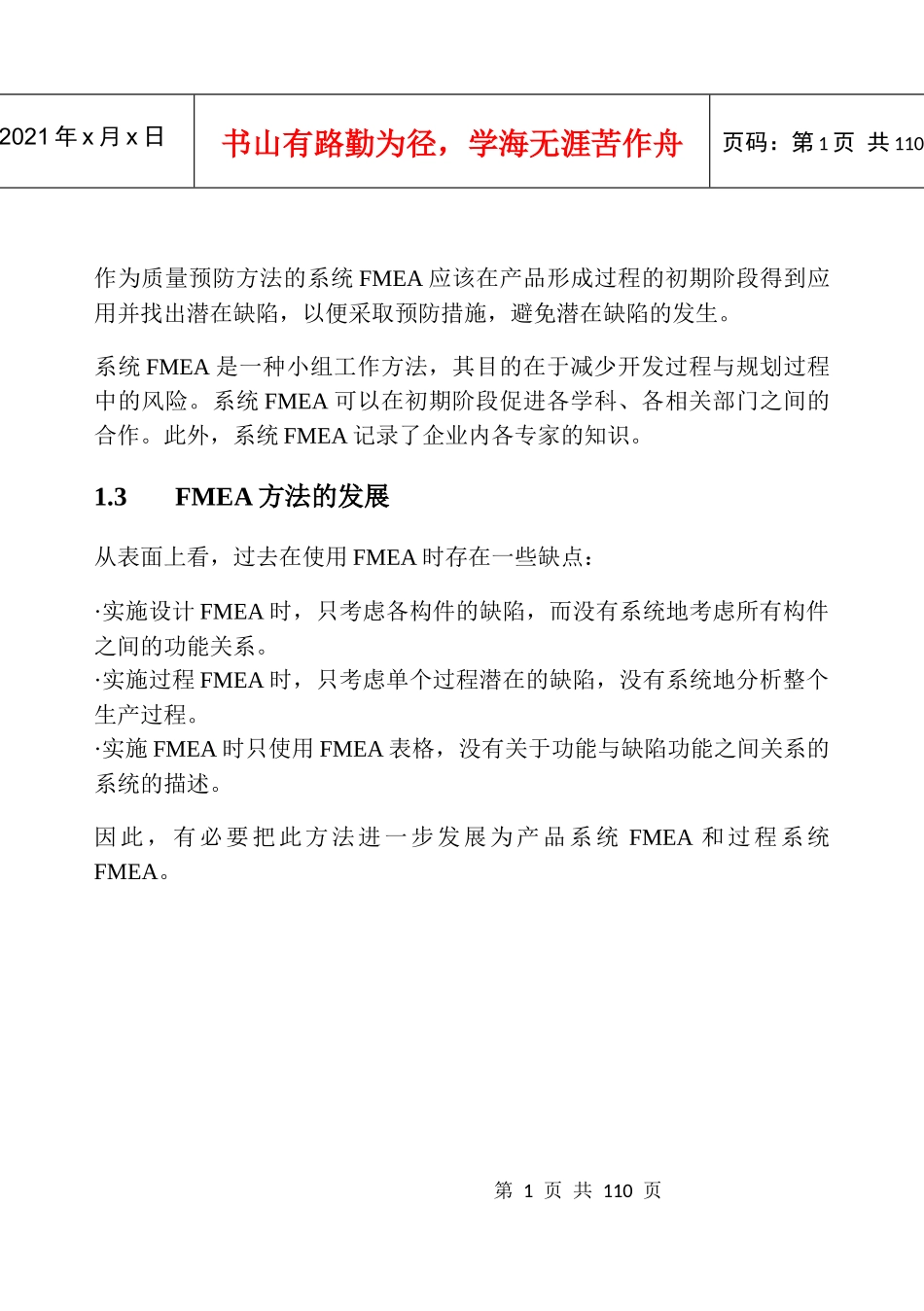

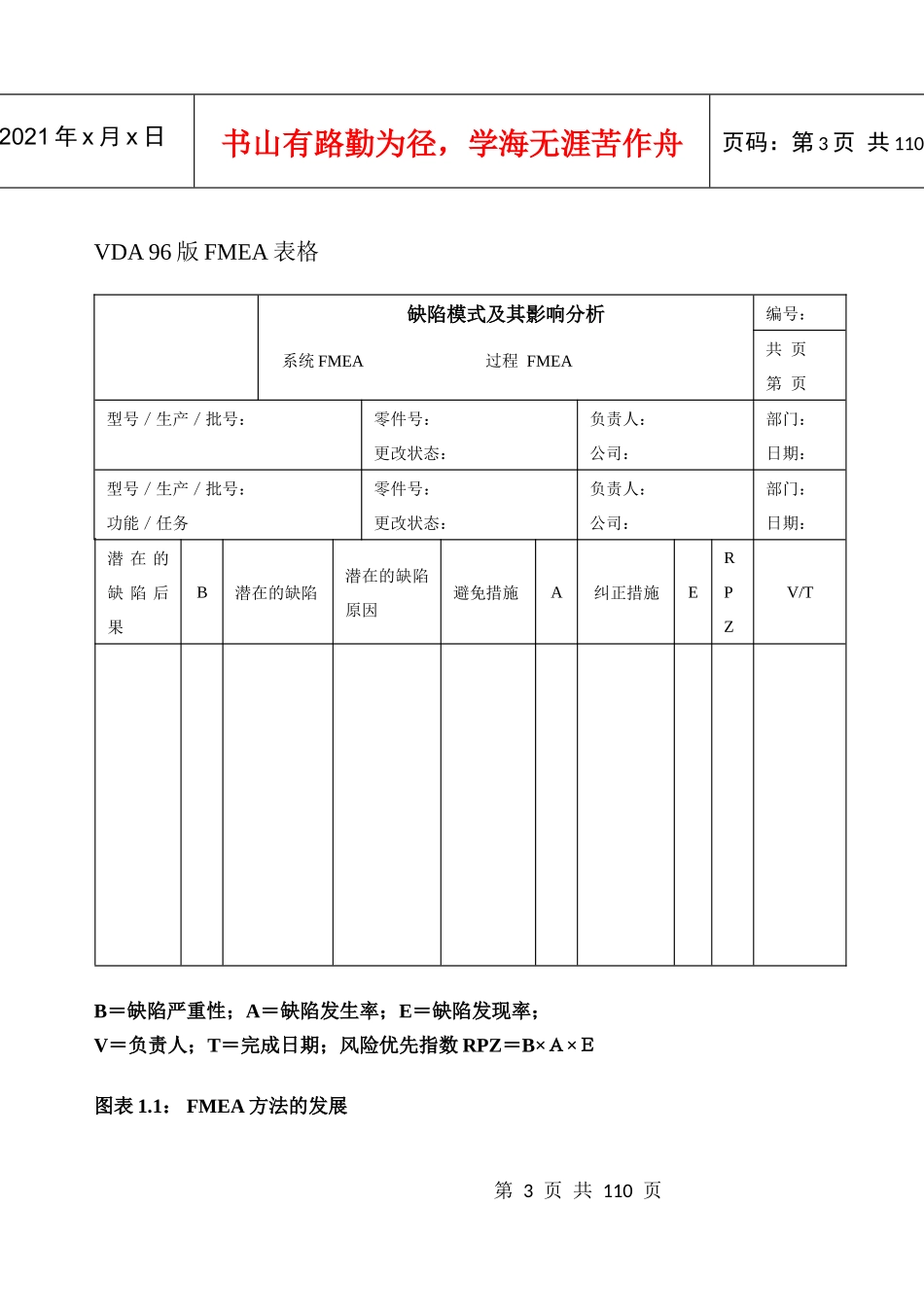

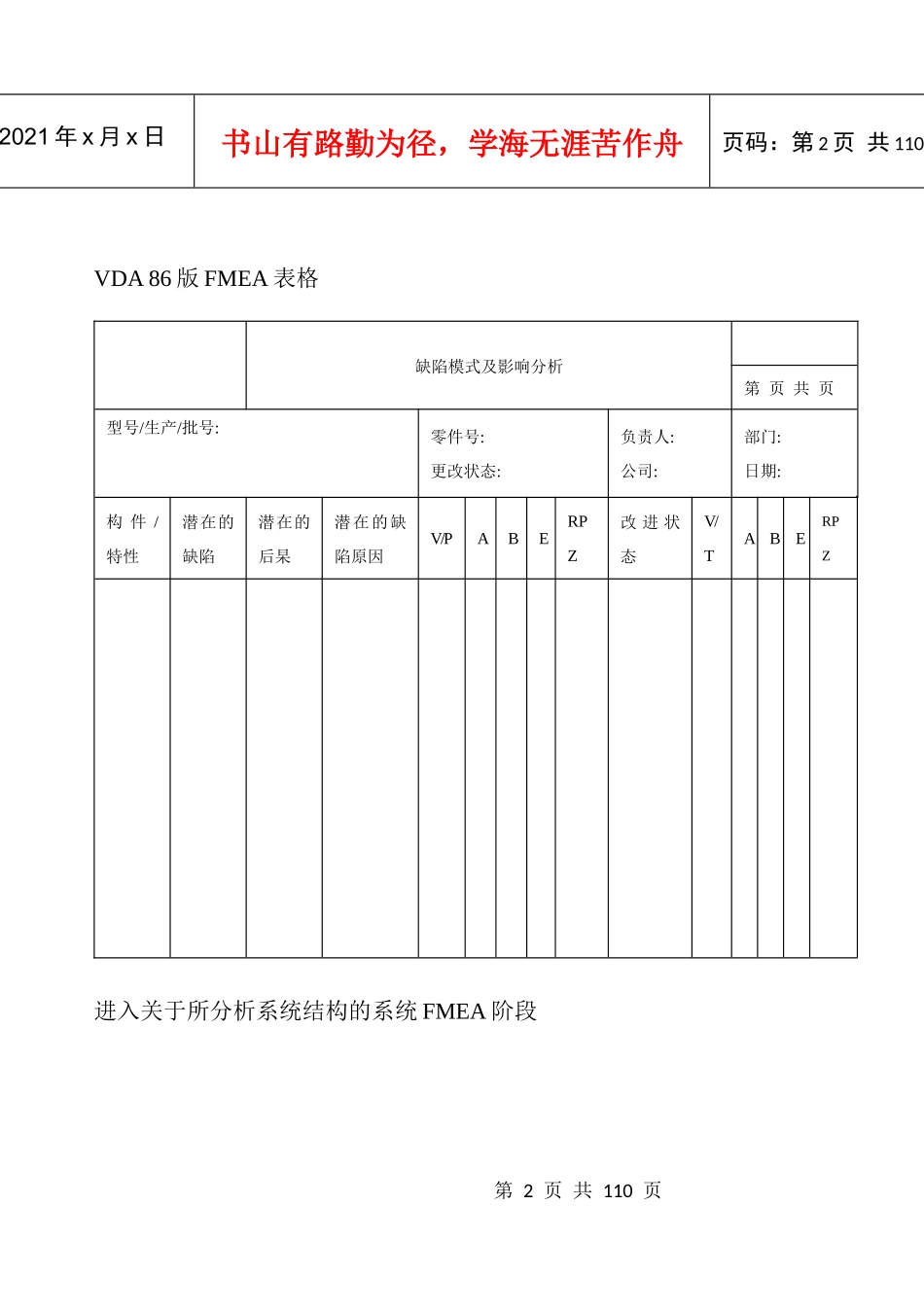

第1页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共110作为质量预防方法的系统FMEA应该在产品形成过程的初期阶段得到应用并找出潜在缺陷，以便采取预防措施，避免潜在缺陷的发生。系统FMEA是一种小组工作方法，其目的在于减少开发过程与规划过程中的风险。系统FMEA可以在初期阶段促进各学科、各相关部门之间的合作。此外，系统FMEA记录了企业内各专家的知识。1.3FMEA方法的发展从表面上看，过去在使用FMEA时存在一些缺点：·实施设计FMEA时，只考虑各构件的缺陷，而没有系统地考虑所有构件之间的功能关系。·实施过程FMEA时，只考虑单个过程潜在的缺陷，没有系统地分析整个生产过程。·实施FMEA时只使用FMEA表格，没有关于功能与缺陷功能之间关系的系统的描述。因此，有必要把此方法进一步发展为产品系统FMEA和过程系统FMEA。第2页共110页第1页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共110VDA86版FMEA表格缺陷模式及影响分析第页共页型号/生产/批号:零件号:更改状态:负责人:公司:部门:日期:构件/特性潜在的缺陷潜在的后杲潜在的缺陷原因V/PABERPZ改进状态V/TABERPZ进入关于所分析系统结构的系统FMEA阶段第3页共110页第2页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共110VDA96版FMEA表格缺陷模式及其影响分析系统FMEA过程FMEA编号：共页第页型号／生产／批号：零件号：更改状态：负责人：公司：部门：日期：型号／生产／批号：功能／任务零件号：更改状态：负责人：公司：部门：日期：潜在的缺陷后果B潜在的缺陷潜在的缺陷原因避免措施A纠正措施ERPZV/TB＝缺陷严重性；A＝缺陷发生率；E＝缺陷发现率；V＝负责人；T＝完成日期；风险优先指数RPZ＝B×Ａ×Ｅ图表1.1：FMEA方法的发展第4页共110页第3页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共1102产品过程的系统FMEA的基础下列章节描述了系统FMEA的基本方法2.1系统FMEA的定义在为产品和过程实施系统FMEA时，必须在设计FMEA与过程FMEA中增加下列步骤：·把要研究的系统结构化，把它分成系统元素，并说明这些元素间的功能关系；·从已描述的功能中导出每一系统元素可想象的缺陷功能(即潜在的缺陷)；·确定不同系统元素缺陷功能间的逻辑关系，以便能在系统FMEA中分析潜在的缺陷、缺陷后果和缺陷原因。系统FMEA使用的对象是产品开发与过程规划。产品系统FMEA把产品系统中的潜在缺陷功能看作为潜在的缺陷。缺陷分析根据需要逐级深入到单个构件的设计缺陷。产品系统FMEA的流程也可以用于对制造过程的分析。过程系统FMEA把生产过程(如：生产、装配、物流或运输)中的潜在缺陷功能看作为潜在的缺陷。2.2产品系统FMEA产品系统FMEA产品考虑了整个产品(如：一个传动器、一套设备)潜在的功能缺陷。需要时，要考虑到构件的故障类型。传统的设计FMEA只考虑单个构件(如齿轮)潜在的故障类型。第5页共110页第4页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共110产品系统FMEA的缺陷分析方法来自于下列传统的设计FMEA(图表2.1)的缺陷分析内容：·构件缺陷(F)构件(如传动器中的传动轴)被认为是系统中的一个元素。一种潜在的缺陷是：产品投入使用时的构件物理失效(如轴颈磨损)。·缺陷原因(FU)应从基本数据中寻找构件每一个潜在缺陷的原因(如尺寸、表面硬度、材料)·缺陷后果(FF)缺陷后果是指，如当推动轴承磨损时导致了传动器的缺陷功能。第6页共110页第5页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共110缺陷模式及影响分析第页共页型号/生产/批号:零件号:更改状态:负责人:公司:部门:日期:构件/特性潜在的缺陷潜在的后杲潜在的缺陷原因V/PABERPZ改进状态V/TABERPZ传动轴轴颈靡损传动嚣功能受到干扰,车抛锚轴颈硬度太低图表2.1根据以前的方法实施的设计FMEA(参照VDA4，1986)产品系统FMEA(如整车，见图表2.2)的缺陷分析如下：·系统缺陷(F)让我们考虑一个由若干构件组成的有限系统(如一个传动器)。这个系统在工作状况下可能没有完成其功能。这个缺...
