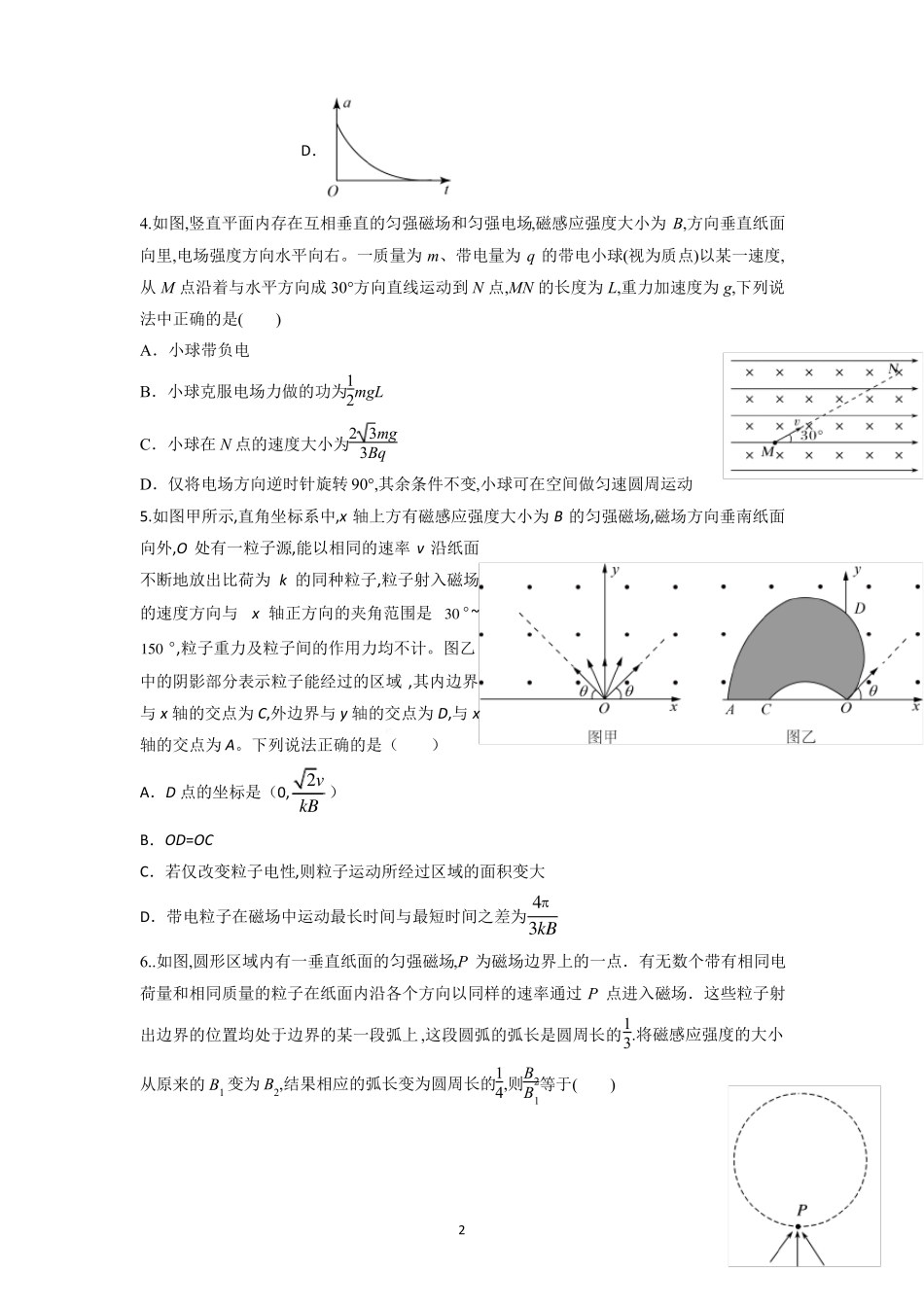

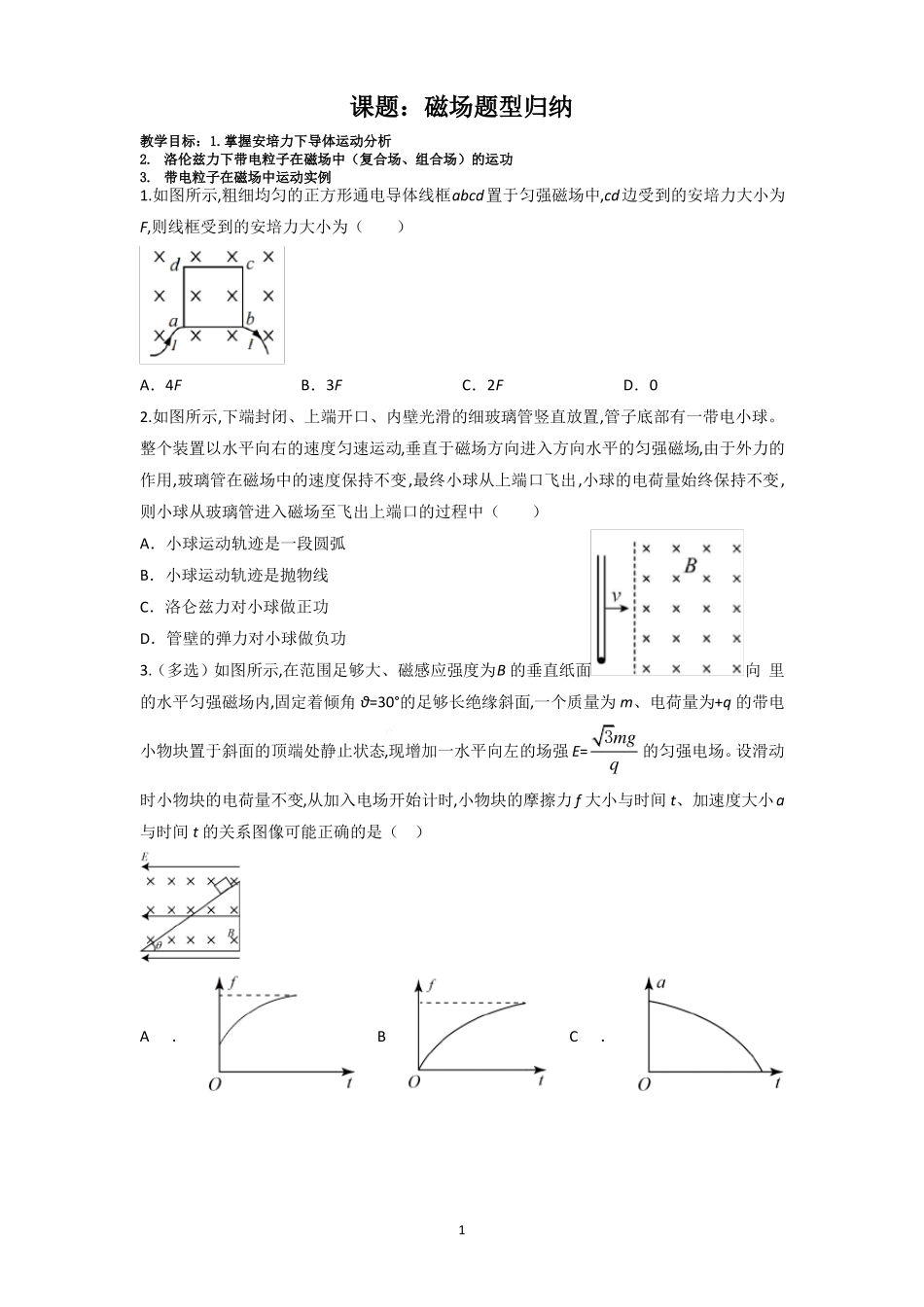

课题：磁场题型归纳教学目标：1.掌握安培力下导体运动分析2.洛伦兹力下带电粒子在磁场中（复合场、组合场）的运功3.带电粒子在磁场中运动实例1.如图所示,粗细均匀的正方形通电导体线框abcd置于匀强磁场中,cd边受到的安培力大小为F,则线框受到的安培力大小为（）A．4FB．3FC．2FD．02.如图所示,下端封闭、上端开口、内壁光滑的细玻璃管竖直放置,管子底部有一带电小球。整个装置以水平向右的速度匀速运动,垂直于磁场方向进入方向水平的匀强磁场,由于外力的作用,玻璃管在磁场中的速度保持不变,最终小球从上端口飞出,小球的电荷量始终保持不变,则小球从玻璃管进入磁场至飞出上端口的过程中（）A．小球运动轨迹是一段圆弧B．小球运动轨迹是抛物线C．洛仑兹力对小球做正功D．管壁的弹力对小球做负功3.（多选）如图所示,在范围足够大、磁感应强度为B的垂直纸面向里的水平匀强磁场内,固定着倾角θ=30°的足够长绝缘斜面,一个质量为m、电荷量为+q的带电小物块置于斜面的顶端处静止状态,现增加一水平向左的场强E=3mg的匀强电场。设滑动q时小物块的电荷量不变,从加入电场开始计时,小物块的摩擦力f大小与时间t、加速度大小a与时间t的关系图像可能正确的是（）A．BC．学科网（北京）股份有限公司1D．4.如图,竖直平面内存在互相垂直的匀强磁场和匀强电场,磁感应强度大小为B,方向垂直纸面向里,电场强度方向水平向右。一质量为m、带电量为q的带电小球(视为质点)以某一速度,从M点沿着与水平方向成30°方向直线运动到N点,MN的长度为L,重力加速度为g,下列说法中正确的是()A．小球带负电1B．小球克服电场力做的功为mgL223mgC．小球在N点的速度大小为3BqD．仅将电场方向逆时针旋转90°,其余条件不变,小球可在空间做匀速圆周运动5.如图甲所示,直角坐标系中,x轴上方有磁感应强度大小为B的匀强磁场,磁场方向垂南纸面向外,O处有一粒子源,能以相同的速率v沿纸面不断地放出比荷为k的同种粒子,粒子射入磁场的速度方向与x轴正方向的夹角范围是30~150,粒子重力及粒子间的作用力均不计。图乙中的阴影部分表示粒子能经过的区域,其内边界与x轴的交点为C,外边界与y轴的交点为D,与x轴的交点为A。下列说法正确的是（）A．D点的坐标是（0,B．OD=OCC．若仅改变粒子电性,则粒子运动所经过区域的面积变大D．带电粒子在磁场中运动最长时间与最短时间之差为2v）kB43kB6..如图,圆形区域内有一垂直纸面的匀强磁场,P为磁场边界上的一点．有无数个带有相同电荷量和相同质量的粒子在纸面内沿各个方向以同样的速率通过P点进入磁场．这些粒子射1出边界的位置均处于边界的某一段弧上,这段圆弧的弧长是圆周长的.将磁感应强度的大小31B2从原来的B1变为B2,结果相应的弧长变为圆周长的,则等于()4B1学科网（北京）股份有限公司2A.6643B.C.D.23347.如图所示,在半径为R的圆形区域内有垂直纸面向里的磁感应强度为B的匀强磁场,在磁场区域的上方有一水平放置的与磁场方向平行的感光板MN.从磁场区域最左端Q点垂直磁场qBR方向射入大量的带电荷量为q、质量为m、速度为v的粒子,且速度满足v＝,最后都打在m了感光板上．不考虑粒子间的相互作用和粒子的重力,关于这些粒子,以下说法正确的是()A．这些粒子都带负电B．沿着圆心方向入射的粒子,其出射方向的反向延长线不一定过圆心C．只有沿着圆心方向入射的粒子,出射后才垂直打在感光板MN上D．沿不同方向入射的粒子出射后均可垂直打在感光板MN上高中阶段常见的带电粒子在正交的匀强电场和匀强磁场中运动的几种模型．①①①①的共同特征是粒子在其中只受电场力和洛伦兹力作用,并且最终电场力和洛伦兹力平衡,即qE＝EqvB①v＝.B8.如图所示,图甲为磁流体发电机原理示意图,图乙为质谱仪原理图,图丙和图丁分别为速度选择器和回旋加速器的原理示意图,忽略粒子在图丁的D形盒狭缝中的加速时间,下列说法错误的是（）学科网（北京）股份有限公司3A．图甲中,将一束等离子体喷入磁场,A、B板间产生电势差,B板电势高23B．图乙中,11H、1H、1H三种粒子经加速电场射C．图丙中,若质子可以自上而下平行极板匀速通过,则速率相同的电子可以自下而上平行极板匀速通过D．图丁中,随着粒子速度的增大,交变电流的频率不变9.如图,...
