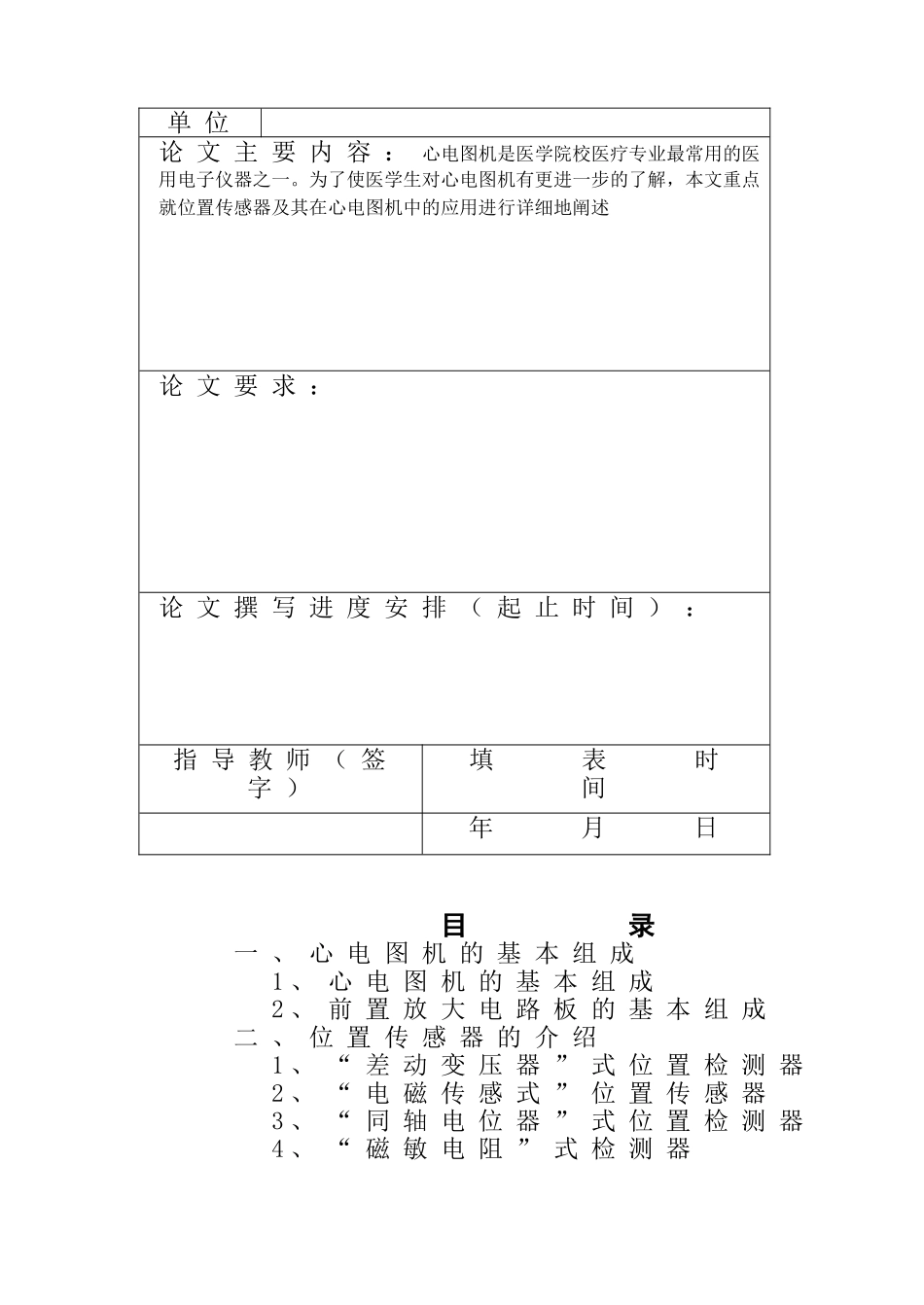

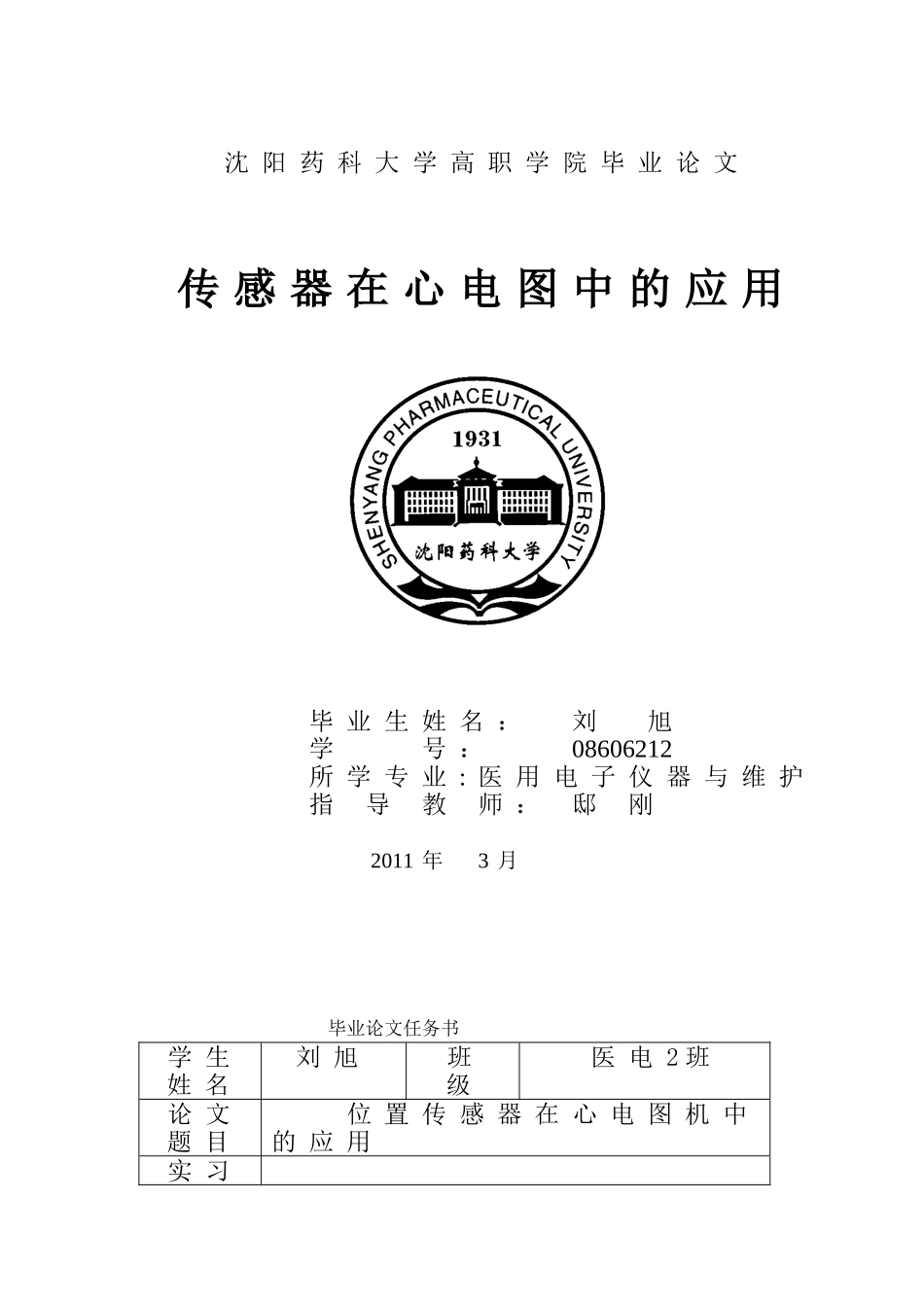

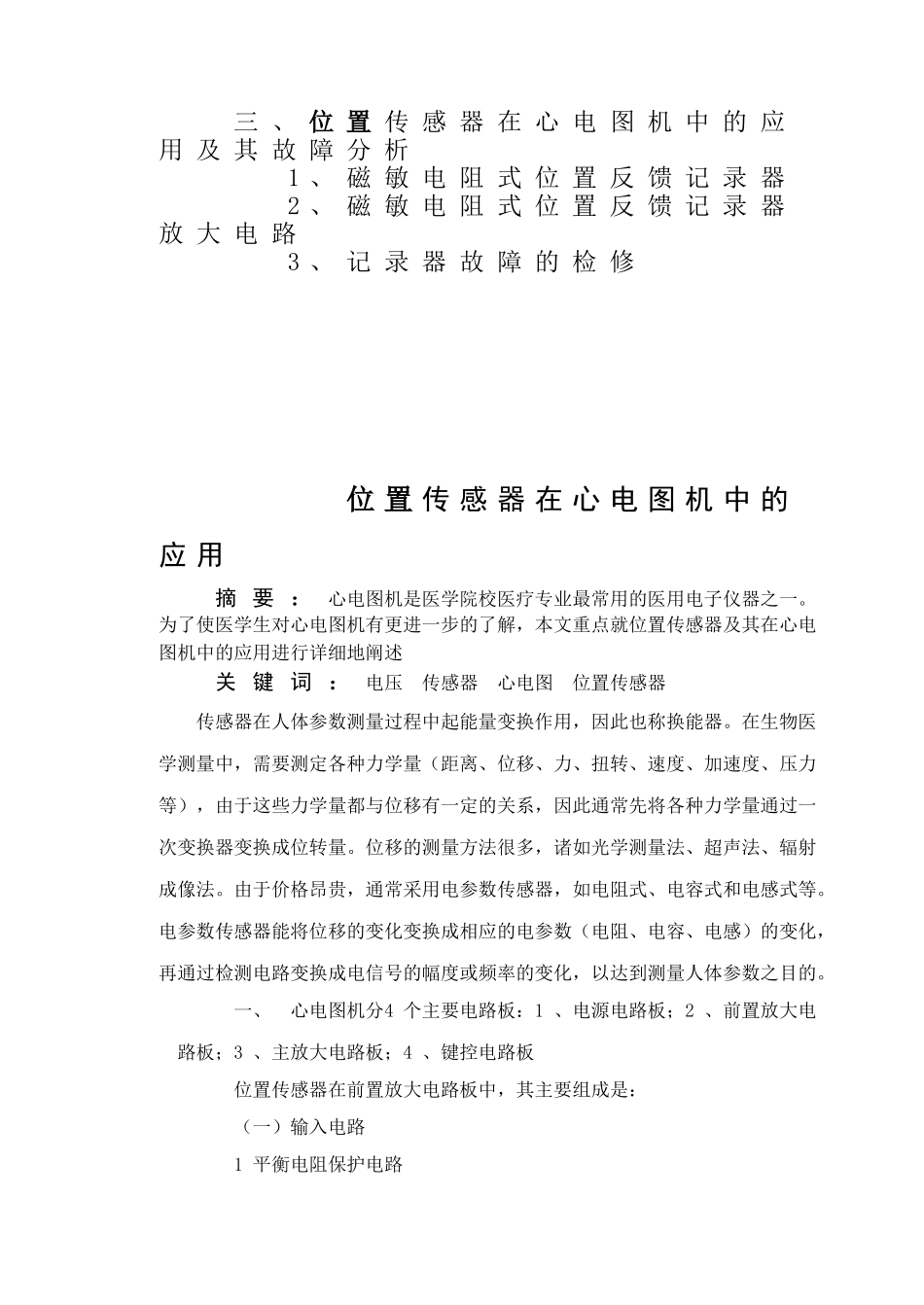

沈阳药科大学高职学院毕业论文传感器在心电图中的应用毕业生姓名：刘旭学号：08606212所学专业:医用电子仪器与维护指导教师：邸刚2011年3月毕业论文任务书学生姓名刘旭班级医电2班论文题目位置传感器在心电图机中的应用实习单位论文主要内容：心电图机是医学院校医疗专业最常用的医用电子仪器之一。为了使医学生对心电图机有更进一步的了解，本文重点就位置传感器及其在心电图机中的应用进行详细地阐述论文要求：论文撰写进度安排（起止时间）：指导教师（签字）填表时间年月日目录一、心电图机的基本组成1、心电图机的基本组成2、前置放大电路板的基本组成二、位置传感器的介绍1、“差动变压器”式位置检测器2、“电磁传感式”位置传感器3、“同轴电位器”式位置检测器4、“磁敏电阻”式检测器三、位置传感器在心电图机中的应用及其故障分析1、磁敏电阻式位置反馈记录器2、磁敏电阻式位置反馈记录器放大电路3、记录器故障的检修位置传感器在心电图机中的应用摘要：心电图机是医学院校医疗专业最常用的医用电子仪器之一。为了使医学生对心电图机有更进一步的了解，本文重点就位置传感器及其在心电图机中的应用进行详细地阐述关键词：电压传感器心电图位置传感器传感器在人体参数测量过程中起能量变换作用，因此也称换能器。在生物医学测量中，需要测定各种力学量（距离、位移、力、扭转、速度、加速度、压力等），由于这些力学量都与位移有一定的关系，因此通常先将各种力学量通过一次变换器变换成位转量。位移的测量方法很多，诸如光学测量法、超声法、辐射成像法。由于价格昂贵，通常采用电参数传感器，如电阻式、电容式和电感式等。电参数传感器能将位移的变化变换成相应的电参数（电阻、电容、电感）的变化，再通过检测电路变换成电信号的幅度或频率的变化，以达到测量人体参数之目的。一、心电图机分4个主要电路板：1、电源电路板；2、前置放大电路板；3、主放大电路板；4、键控电路板位置传感器在前置放大电路板中，其主要组成是：（一）输入电路1平衡电阻保护电路2缓冲放大器3威尔森网络4屏蔽驱动电路5盗链选择电子开关(二)前置放大电路1差分放大器2高伏标压产生电路3气波脉冲组成电路4时间常数和封闭电路5光电耦合放大电路6灵敏度滤波选择电路7交流肌电选择电路8电极脱落检测电路9直流-直流转换器图1前置放大电路结构框图图2放大电路下面主要介绍位置传感器及其在心电图机中的应用：二、位置传感器1“差动变压器”式位置检测器差动变压器它包含初级线圈和次级线圈两部分。初级线圈接入几百KHz交流信号电压作信号激励用，次级线圈由两个结构、尺寸和参数相同的两个线圈反相串接而成。也就是说差动变压器是由一组相对于固定位置的次级线圈而可以移动的初级线圈和两组固定位置的次级线圈组成。它是利用初级线圈作直线移动，以改变初次级线圈的互感的互感量（初次级之间是通过空间耦合）来达到两个次级线圈电压的差值与初级线圈作距离线性关系的。差动变压器的工作原理是：在初级线圈L0中加入一定的交流激励电压E时，在次级线圈L1和L2中将分别感应出交流信号V1和V2。当L0和L1、L2之间等距时，将在次级L1、L2感应出大小相等相位相同的电压信号，输出为零。当L0和移动到L1附近（远离L２时），L1上上感应到的交流信号V1>V2。反之V２>V1。总之，当L0产生位移时，两个次级线圈L1、L2的感应电势就不相等，一个增加伴随另一个减少，因此，差动变压器便产生差动电压输出，输出电压的大小与相位取决于位移的大小与位移的方向。该系统与传统的盘香弹簧机械式记录系统比较，其优点是：无噪音，寿命极长，无接触，分辨率小，力矩小，频响和灵敏度高，可靠性好，小型轻量。而且还克服了传统的检流计笔描记录器为提高时间精度采取了各种直线补偿联动机械，其转动惯量和摩擦阻力的增加又导致了固有频率降低，回零滞后增大等缺点，同时也克服了采用增加扭转部件刚度解决上述缺点，从而又带来偏转所需的线圈电流电压会随之增大，甚至超出驱动放大器输出能力和记录器结构功耗能力允许的弱点。缺点是：差动变压器位置检测器的初级线圈需要激励信号，电路中增设了高频信号电压产生电路和检波电路等...
