钢与砼组合楼板构造及施工VIP免费

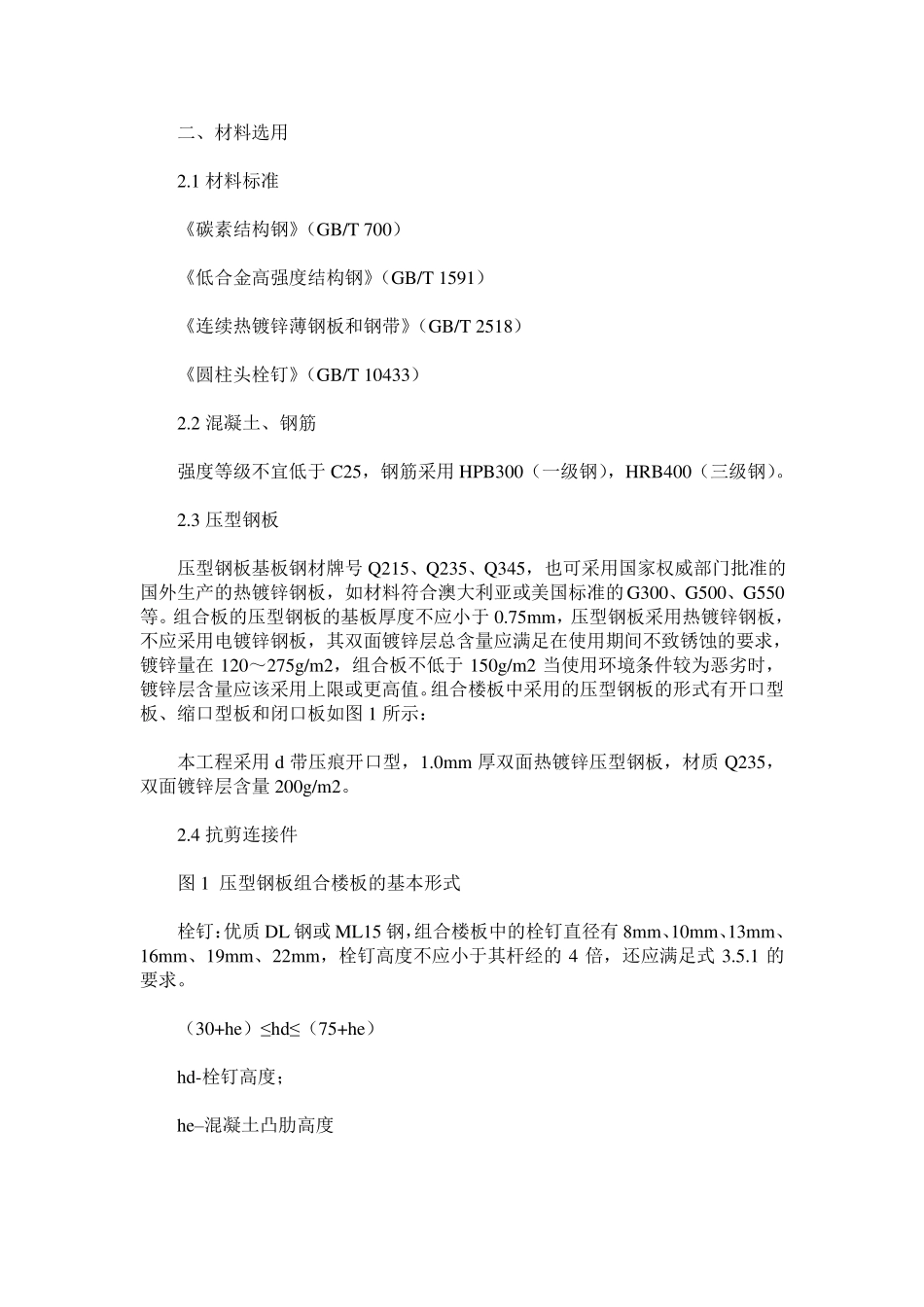

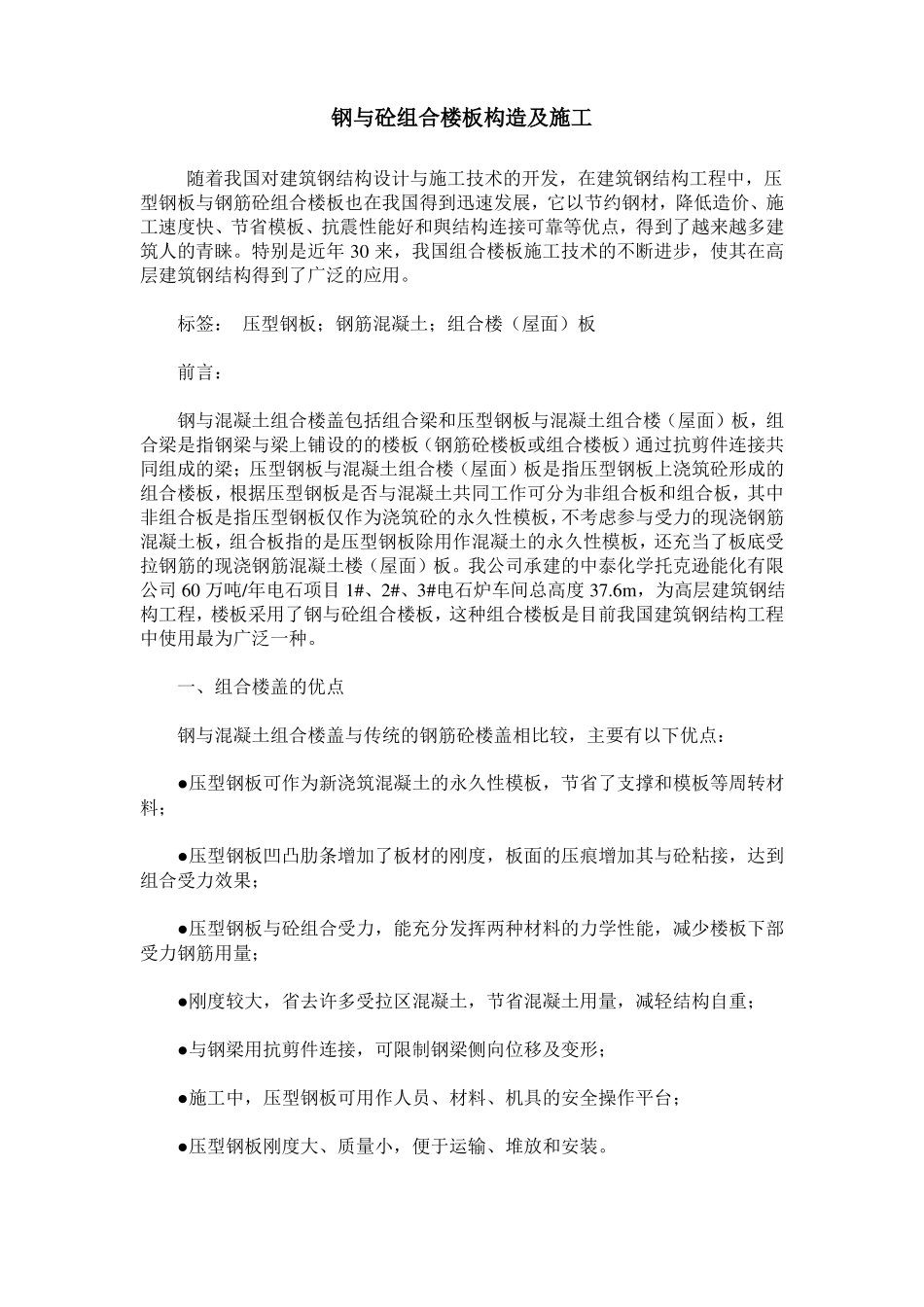

钢与砼组合楼板构造及施工随着我国对建筑钢结构设计与施工技术的开发，在建筑钢结构工程中，压型钢板与钢筋砼组合楼板也在我国得到迅速发展，它以节约钢材，降低造价、施工速度快、节省模板、抗震性能好和與结构连接可靠等优点，得到了越来越多建筑人的青睐。特别是近年30来，我国组合楼板施工技术的不断进步，使其在高层建筑钢结构得到了广泛的应用。标签：压型钢板；钢筋混凝土；组合楼（屋面）板前言：钢与混凝土组合楼盖包括组合梁和压型钢板与混凝土组合楼（屋面）板，组合梁是指钢梁与梁上铺设的的楼板（钢筋砼楼板或组合楼板）通过抗剪件连接共同组成的梁；压型钢板与混凝土组合楼（屋面）板是指压型钢板上浇筑砼形成的组合楼板，根据压型钢板是否与混凝土共同工作可分为非组合板和组合板，其中非组合板是指压型钢板仅作为浇筑砼的永久性模板，不考虑参与受力的现浇钢筋混凝土板，组合板指的是压型钢板除用作混凝土的永久性模板，还充当了板底受拉钢筋的现浇钢筋混凝土楼（屋面）板。我公司承建的中泰化学托克逊能化有限公司60万吨/年电石项目1#、2#、3#电石炉车间总高度37.6m，为高层建筑钢结构工程，楼板采用了钢与砼组合楼板，这种组合楼板是目前我国建筑钢结构工程中使用最为广泛一种。一、组合楼盖的优点钢与混凝土组合楼盖与传统的钢筋砼楼盖相比较，主要有以下优点：●压型钢板可作为新浇筑混凝土的永久性模板，节省了支撑和模板等周转材料；●压型钢板凹凸肋条增加了板材的刚度，板面的压痕增加其与砼粘接，达到组合受力效果；●压型钢板与砼组合受力，能充分发挥两种材料的力学性能，减少楼板下部受力钢筋用量；●刚度较大，省去许多受拉区混凝土，节省混凝土用量，减轻结构自重；●与钢梁用抗剪件连接，可限制钢梁侧向位移及变形；●施工中，压型钢板可用作人员、材料、机具的安全操作平台；●压型钢板刚度大、质量小，便于运输、堆放和安装。二、材料选用2.1材料标准《碳素结构钢》（GB/T700）《低合金高强度结构钢》（GB/T1591）《连续热镀锌薄钢板和钢带》（GB/T2518）《圆柱头栓钉》（GB/T10433）2.2混凝土、钢筋强度等级不宜低于C25，钢筋采用HPB300（一级钢），HRB400（三级钢）。2.3压型钢板压型钢板基板钢材牌号Q215、Q235、Q345，也可采用国家权威部门批准的国外生产的热镀锌钢板，如材料符合澳大利亚或美国标准的G300、G500、G550等。组合板的压型钢板的基板厚度不应小于0.75mm，压型钢板采用热镀锌钢板，不应采用电镀锌钢板，其双面镀锌层总含量应满足在使用期间不致锈蚀的要求，镀锌量在120～275g/m2，组合板不低于150g/m2当使用环境条件较为恶劣时，镀锌层含量应该采用上限或更高值。组合楼板中采用的压型钢板的形式有开口型板、缩口型板和闭口板如图1所示：本工程采用d带压痕开口型，1.0mm厚双面热镀锌压型钢板，材质Q235，双面镀锌层含量200g/m2。2.4抗剪连接件图1压型钢板组合楼板的基本形式栓钉：优质DL钢或ML15钢，组合楼板中的栓钉直径有8mm、10mm、13mm、16mm、19mm、22mm，栓钉高度不应小于其杆经的4倍，还应满足式3.5.1的要求。（30+he）≤hd≤（75+he）hd-栓钉高度；he–混凝土凸肋高度三、构造要求我国对于钢与混凝土组合楼板的细部和节点构造研究非常成熟，中国建筑标准设计研究院于2005年出版了图集《钢与混凝土组合楼（屋）盖结构构造》-05SG522，其中对于组合楼盖的结构构造做了详细的规定，本文摘录几中常用构造做法辅助说明组合楼板的施工。3.1基本要求组合楼板要求压型钢板平均槽宽不小于50mm，当在槽内设置圆柱头焊钉时，压型钢板总高度（包括压痕在内）不应超过80mm，楼板总厚度不应小于90mm，压型钢板板肋以上混凝土厚度不应小于50mm厚，还应考虑预埋管的要求。图2组合楼板示意图3.2支承长度要求组合楼板在钢梁上支承长度要求见图3。图3组合楼板支承长度要求3.3配筋要求连续板或悬臂板的负弯矩区应配置纵向受力钢筋；在较大集中荷载区段和开洞周围应配置附加钢筋；当防火等级较高时，可配置附加纵向受力钢筋；为提高组合板的组合作用，光面开口压型钢板，应在剪跨区（均布荷载在板两端L/4范围内）布置直径为6mm间距150至300mm...
