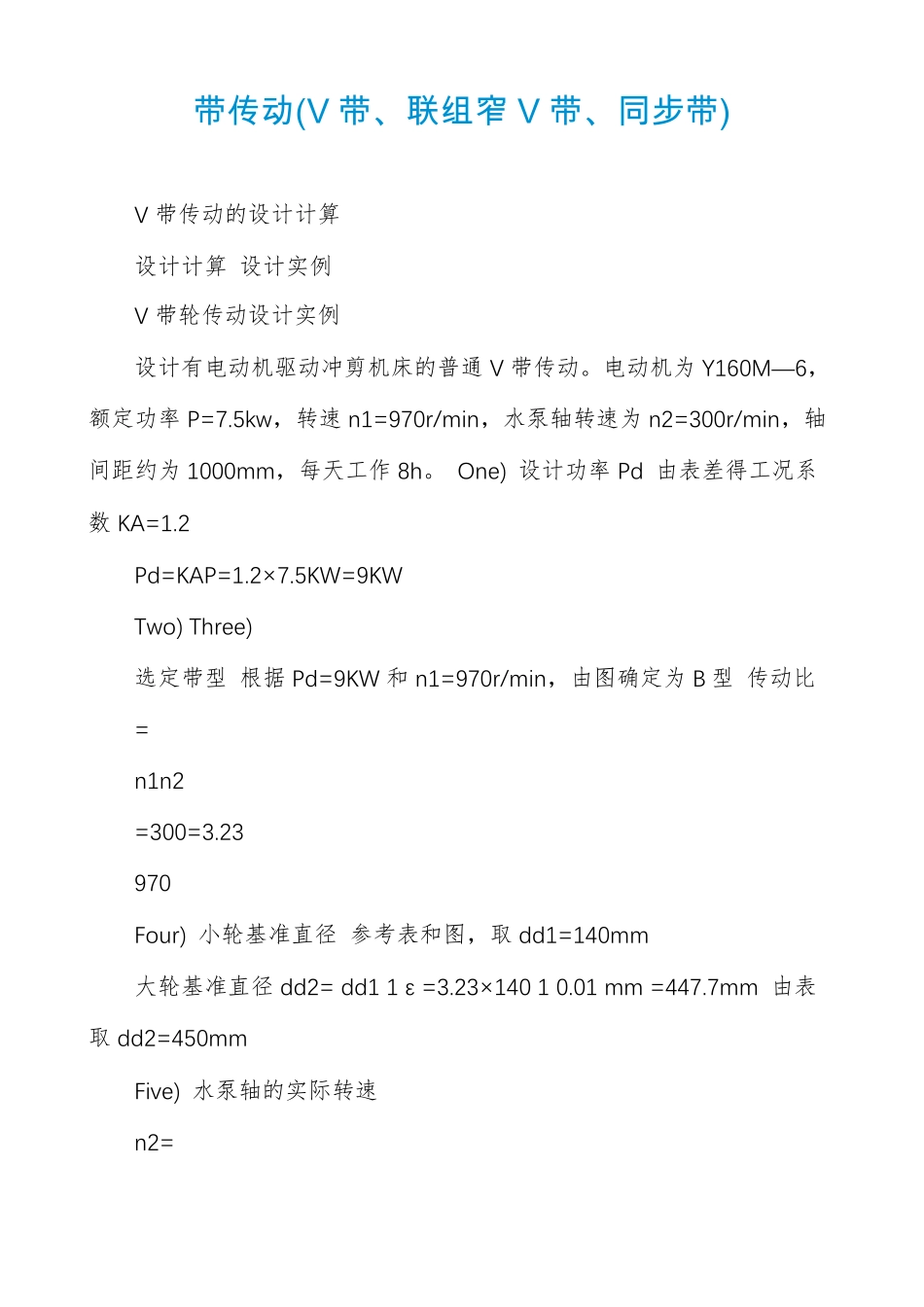

带传动(V带、联组窄V带、同步带)V带传动的设计计算设计计算设计实例V带轮传动设计实例设计有电动机驱动冲剪机床的普通V带传动。电动机为Y160M―6，额定功率P=7.5kw，转速n1=970r/min，水泵轴转速为n2=300r/min，轴间距约为1000mm，每天工作8h。One)设计功率Pd由表差得工况系数ΚA=1.2Pd=ΚAP=1.2×7.5KW=9KWTwo)Three)选定带型根据Pd=9KW和n1=970r/min，由图确定为B型传动比=n1n2=300=3.23970Four)小轮基准直径参考表和图，取dd1=140mm大轮基准直径dd2=dd11ε=3.23×14010.01mm=447.7mm由表取dd2=450mmFive)水泵轴的实际转速n2=Six)带速1εn1dd110.01970×140=r/min=298.8r/mind2=πdp1n160×1000=π×140__1000m/s=7.11m/s此处取dp1=dd1Seven)初定轴间距按要求取a0=1000mmEight)所需基准长度πdd2dd124a00=2a0+dd1+dd2+24501402π=2×1000+140+450+mm=2870.9m设计计算设计实例由表选取基准长度Ld=2800mmNine)实际轴间距α≈α0+LdLd02=1000+28002870.92mm=964.6mm安装时所需最小轴间距αmin=α-0.015Ld=(964.6-0.015×2800)mm=922.6mm张紧或补偿伸长所需最大轴间距αmax=α+0.03Ld=(964.6+0.03x2800)mm=1084.6mmTen)小带轮包角α1=180°dd2dd1ax57.3°=180°450__.6x57.3°=161.6°Eleven)单根V带的基本额定功率根据dd1=140mm和n1=970r/min由表查得B型带P1=2.11kwTwelve)考虑传动比的影响，额定功率的增量ΔP1由表查得ΔP1=0.306kwThirteen)V带的根数=(PPd1+P1)KaKL由表查得Ka=0.953由表查得KL=1.05=2.11+0.306×0.953×1.05=3.72根取4根9设计计算设计实例Fourteen)单根V带的预紧力FQ=500由表查得=0.17kgm2.5Kad1+2P2.59FQ=5001+0.17x(7.11)2N=265.4NFifteen)带轮的结构和尺寸此处以小带轮为例确定其结构和尺寸。由Y160M-6电动机可知，其轴直径d=42mm,长度L=110mm。故小带轮轴孔直径应取d0=42mm,毂长应小于110mm。由表查得，小带轮结构为实心轮。轮槽尺寸及轮宽按表计算，参考图典型结构，画出小带轮工作图。设计计算设计实例联组窄V带传动的设计计算窄V带、联组窄V带（有效宽度制）的设计计算方法，可参照表V带传动的设计计算进行。但在设计计算时应考虑一下几点：1)选择带型时，是根据设计功率Pd和小带轮转速n1由图窄V带（有效宽度制）选型图选取。2)确定大、小带轮直径时，应根据表选定其有效直径e。3)计算传动比、带速时，必须用带轮的节圆直径p；而计算带长e，轴间距和包角α时，则用带轮的有效直径e。p=e2ee值可查表。节圆直径p和有效直径e的对应关系也可由表求得。4)根据有效直径计算所需的带长，应按表选取带的有效长度e。5)计算带的根数时，基本额定功率、≠1时额定功率的增量查表，包角修正系数Κα查表，带长修正系数ΚL查表。6)联组窄V带的设计计算和窄V带完全相同，按所需根数选取联组带和组合形式。产品有2、3、4、5联组四种，可参考表联组窄V带的组合。设计计算设计实例注：对XL、L、XH、__H型带，已知ZI、pb、n1后，可由表直接差得d1、P0。设计计算设计实例设计橡胶加工机械的同步带传动。电动机为Y180M-4，起额定功率P=18.5kW,额定转速n1=1470r/min,传动比=3.8（减速），轴间距约为1000mm。每天两班制工作（按16h计）。解1）设计功率Pd由表查得ΚA=2.0Pd=ΚAP=2.0×18.5=37kW2）选定带型、节距根据Pd=37kW和n1=1470r/min由图确定XH型，节距Pb=22.225mm3）小带轮齿轮1根据带型XH和小带轮转速n1，由表查得小带轮的最小齿数1min=26，此处取1=254）小带轮节圆直径11=z1Pbπ=25X22.225πmm=176.86mm由表查得其外径a1=174.07mm5)大带轮齿数22=1=3.8x25=95按表取2=966）大带轮节圆直径22=由表查得其外径a2=676.35mm7）带速=60×1000=πdp1n1πX176.86X147060×10002Pbπ=96X22.225πmm=679.15mmm/s=13.61m/s8）初定轴间距0取0=1000mm9）带长及其齿数0=2a0+d1+d2+2ππd2d124a0679.15176.8624×1000=2×1000+2176.86+679.15+mm=3407.7mm由表差得应选用带长代号为1400的XH型同步带，其节线长LP=3556mm，节线长上的齿数Z=160。10）实际轴间距α此结构得轴间距可调整α≈α0+LPL02=1000+35563407.72mm=1074.2mm设计计算设计实例11）小带轮啮合齿数Zmb1z2z1Zm=ent212παzpz=...
