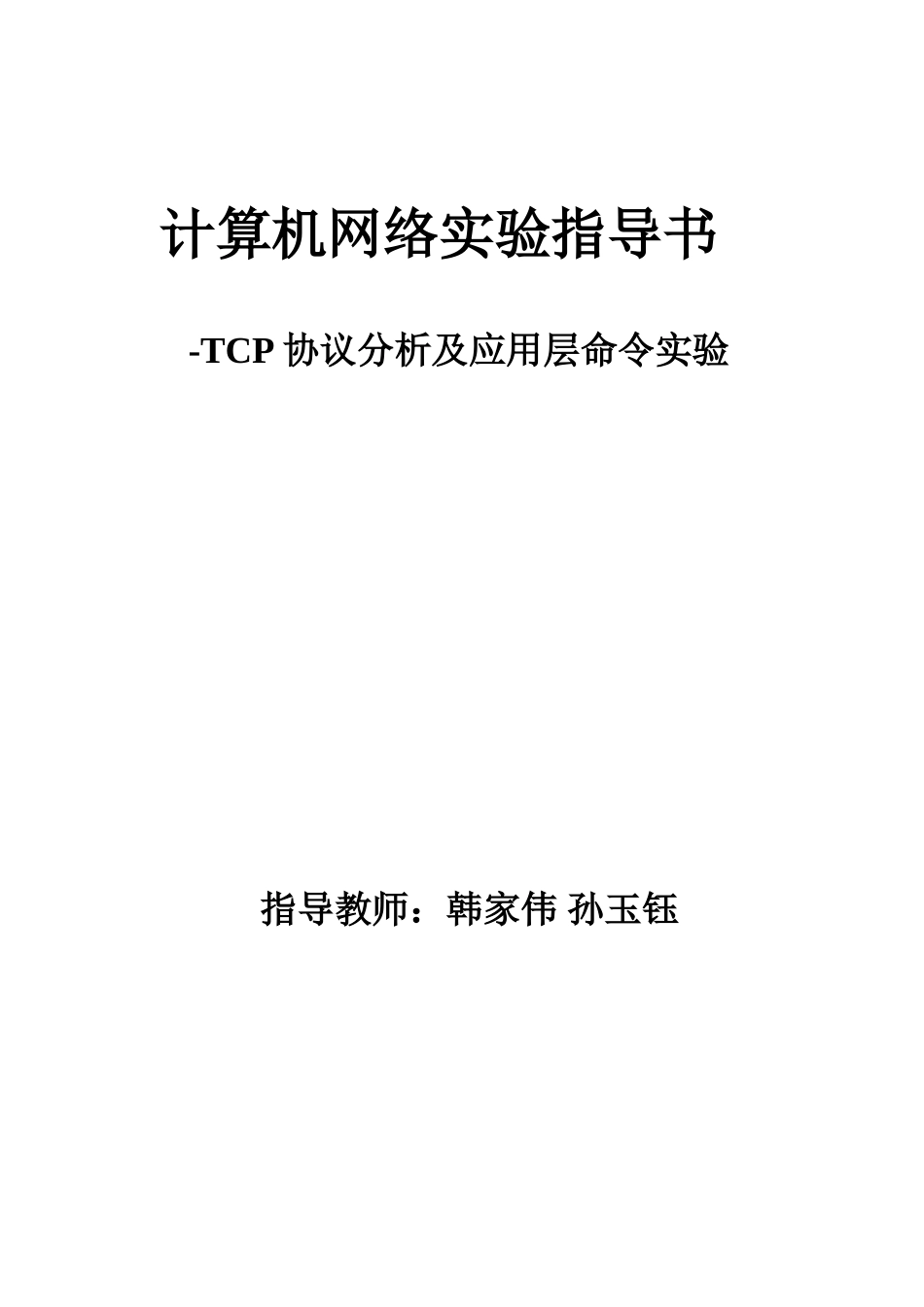

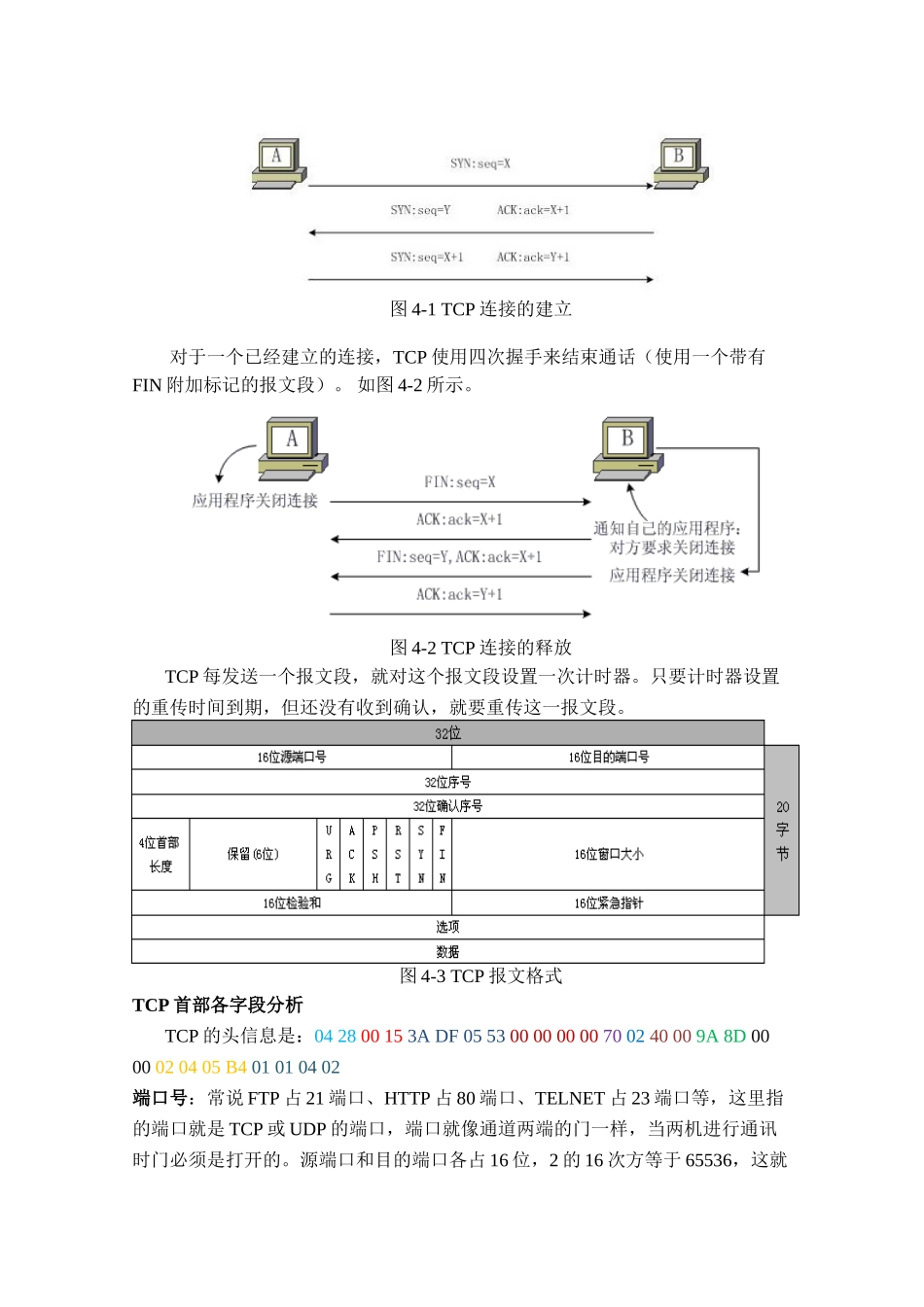

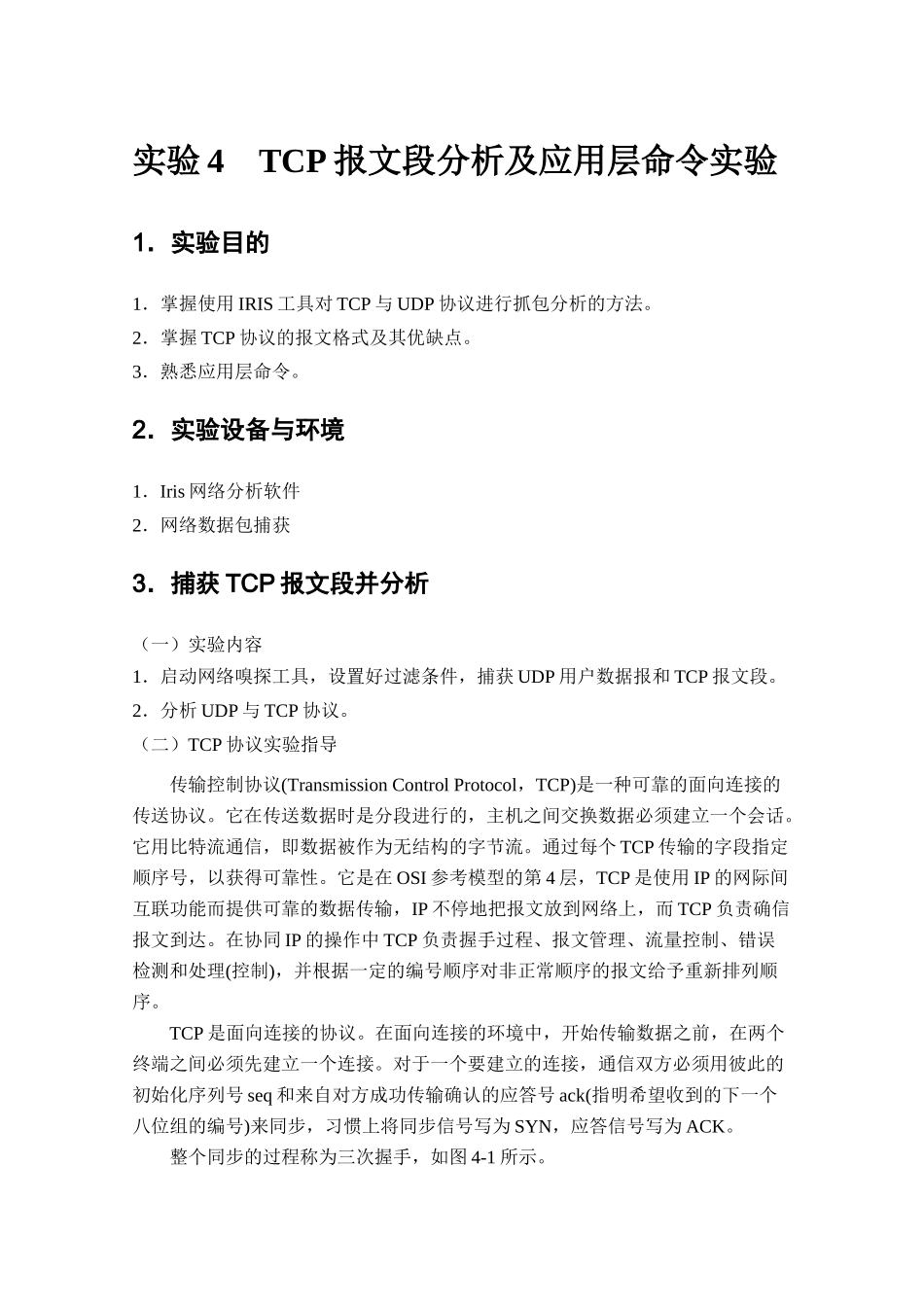

计算机网络实验指导书-TCP协议分析及应用层命令实验指导教师：韩家伟孙玉钰实验4TCP报文段分析及应用层命令实验1．实验目的1．掌握使用IRIS工具对TCP与UDP协议进行抓包分析的方法。2．掌握TCP协议的报文格式及其优缺点。3．熟悉应用层命令。2．实验设备与环境1．Iris网络分析软件2．网络数据包捕获3．捕获TCP报文段并分析（一）实验内容1．启动网络嗅探工具，设置好过滤条件，捕获UDP用户数据报和TCP报文段。2．分析UDP与TCP协议。（二）TCP协议实验指导传输控制协议(TransmissionControlProtocol，TCP)是一种可靠的面向连接的传送协议。它在传送数据时是分段进行的，主机之间交换数据必须建立一个会话。它用比特流通信，即数据被作为无结构的字节流。通过每个TCP传输的字段指定顺序号，以获得可靠性。它是在OSI参考模型的第4层，TCP是使用IP的网际间互联功能而提供可靠的数据传输，IP不停地把报文放到网络上，而TCP负责确信报文到达。在协同IP的操作中TCP负责握手过程、报文管理、流量控制、错误检测和处理(控制)，并根据一定的编号顺序对非正常顺序的报文给予重新排列顺序。TCP是面向连接的协议。在面向连接的环境中，开始传输数据之前，在两个终端之间必须先建立一个连接。对于一个要建立的连接，通信双方必须用彼此的初始化序列号seq和来自对方成功传输确认的应答号ack(指明希望收到的下一个八位组的编号)来同步，习惯上将同步信号写为SYN，应答信号写为ACK。整个同步的过程称为三次握手，如图4-1所示。图4-1TCP连接的建立对于一个已经建立的连接，TCP使用四次握手来结束通话（使用一个带有FIN附加标记的报文段）。如图4-2所示。图4-2TCP连接的释放TCP每发送一个报文段，就对这个报文段设置一次计时器。只要计时器设置的重传时间到期，但还没有收到确认，就要重传这一报文段。图4-3TCP报文格式TCP首部各字段分析TCP的头信息是：042800153ADF055300000000700240009A8D0000020405B401010402端口号：常说FTP占21端口、HTTP占80端口、TELNET占23端口等，这里指的端口就是TCP或UDP的端口，端口就像通道两端的门一样，当两机进行通讯时门必须是打开的。源端口和目的端口各占16位，2的16次方等于65536，这就是每台电脑与其它电脑联系所能开的“门”。一般作为服务一方每项服务的端口号是固定的。本例目的端口号为0015，换算成十进制为21，这正是FTP的默认端口，需要指出的是这是FTP的控制端口，数据传送时用另一端口，第三组的分析能看到这一点。客户端与服务器联系时随机开一个大于1024的端口，本例为0428，换算成十进制为1064。你的电脑中了木马也会开一个服务端口。观察端口非常重要，不但能看出本机提供的正常服务，还能看出不正常的连接。Windows察看端口的命令时netstat。32位序号：也称为顺序号（SequenceNumber），简写为SEQ，从上面三次握手的分析可以看出，当一方要与另一方联系时就发送一个初始序号给对方，意思是：“让我们建立联系吧？”，服务方收到后要发个独立的序号给发送方，意思是“消息收到，数据流将以这个数开始。”由此可看出，TCP连接完全是双向的，即双方的数据流可同时传输。在传输过程中双方数据是独立的，因此每个TCP连接必须有两个顺序号分别对应不同方向的数据流。32位确认序号：也称为应答号（AcknowledgmentNumber），简写为ACK。在握手阶段，确认序号将发送方的序号加1作为回答，在数据传输阶段，确认序号将发送方的序号加发送的数据大小作为回答，表示确实收到这些数据。4位首部长度。这个字段占4位，它的单位时32位（4个字节）。本例值为7，TCP的头长度为28字节，等于正常的长度20字节加上可选项8个字节。，TCP的头长度最长可为60字节（二进制1111换算为十进制为15，15*4字节=60字节）。6个标志位。URG紧急指针，告诉接收TCP模块紧要指针域指着紧要数据ACK置1时表示确认号（为合法，为0的时候表示数据段不包含确认信息，确认号被忽略。PSH置1时请求的数据段在接收方得到后就可直接送到应用程序，而不必等到缓冲区满时才传送。RST置1时重建连接。如果接收到RST位时候，通常发生了某些错误。SYN置1时用来发起一个连接。FIN置1时表示发端完成发送任务...
