电子元器件检验标准VIP免费

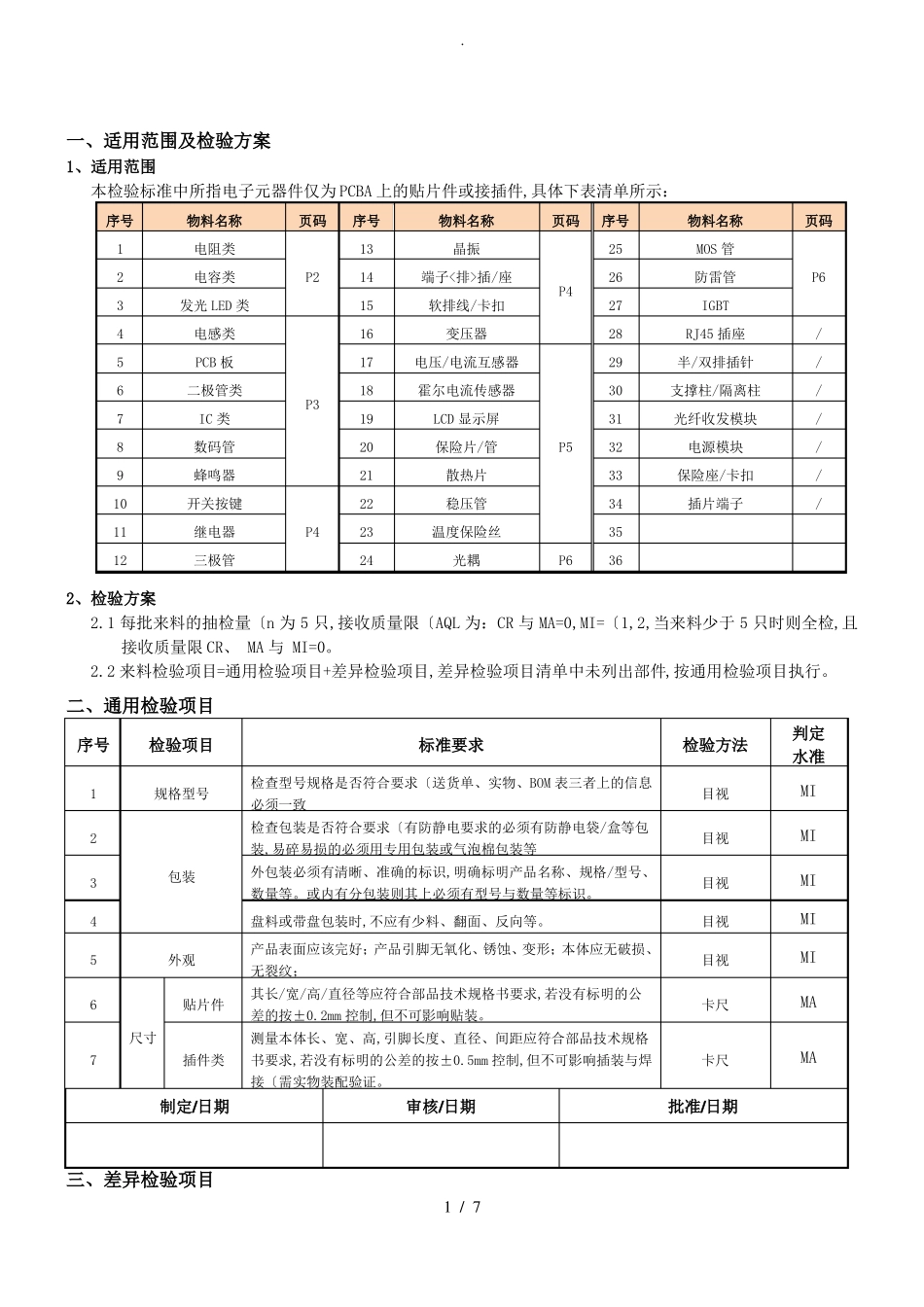

电子元器件检验标准_第1页
1/7

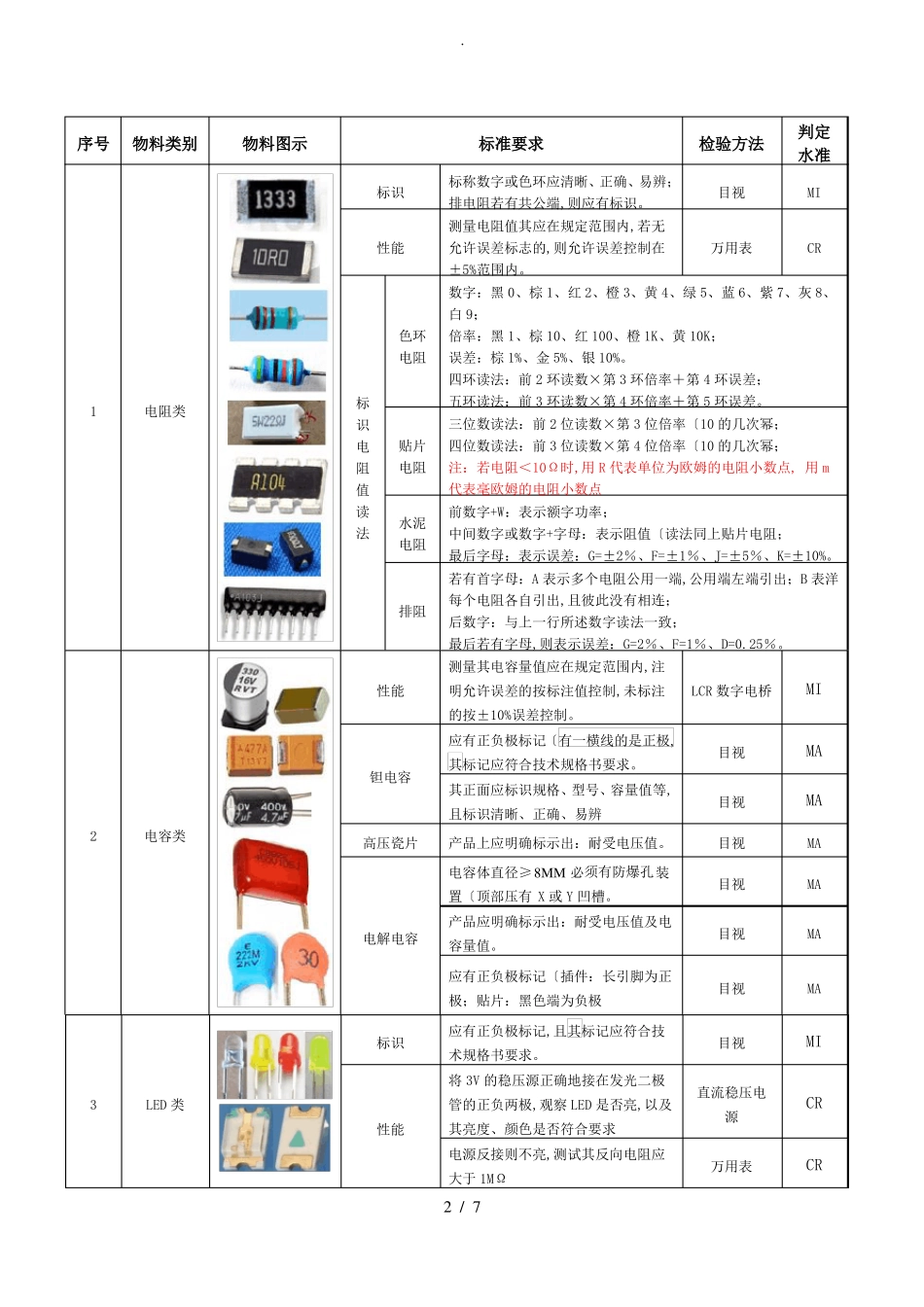

电子元器件检验标准_第2页
2/7

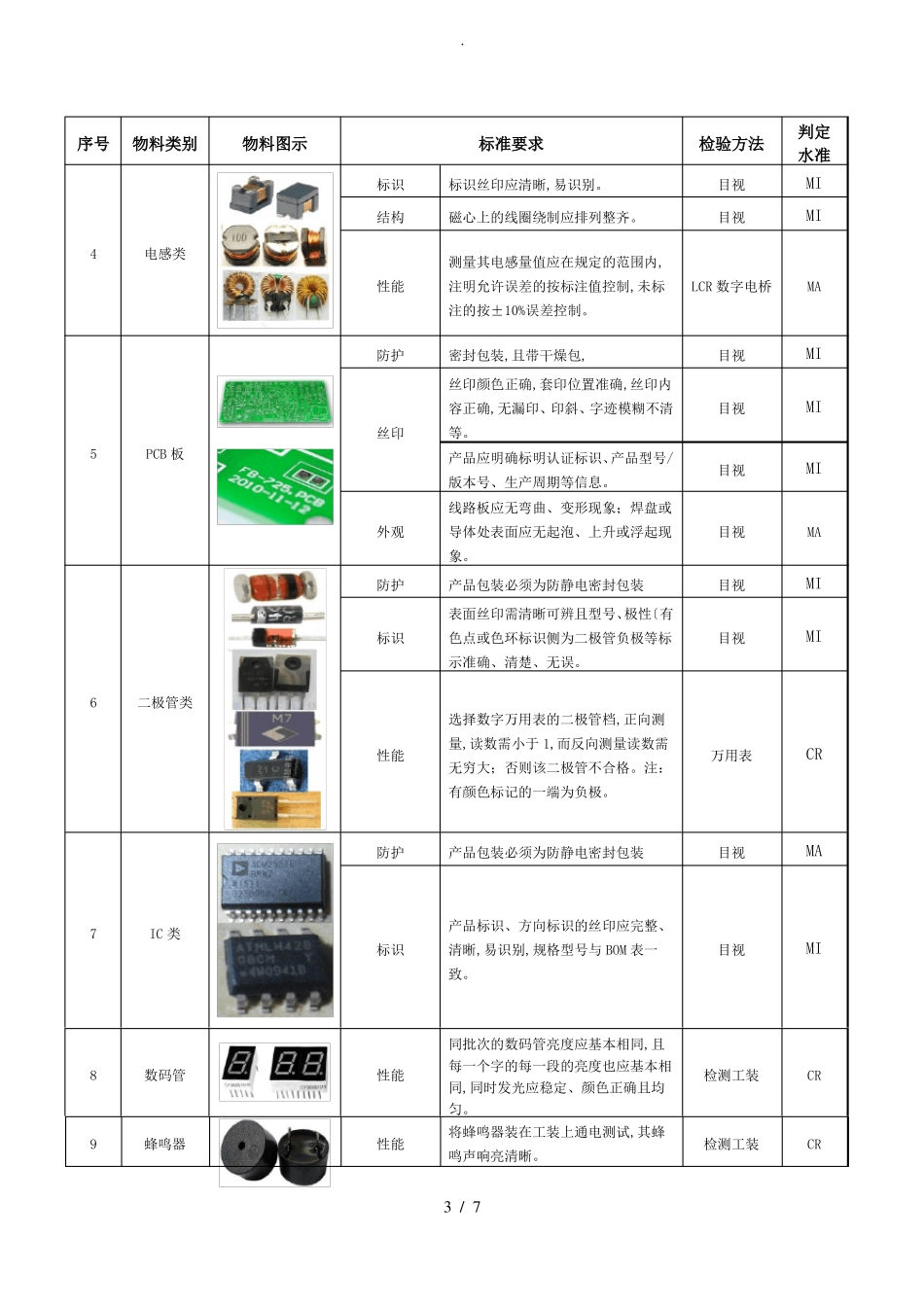

电子元器件检验标准_第3页
3/7
.一、适用范围及检验方案1、适用范围本检验标准中所指电子元器件仅为PCBA上的贴片件或接插件,具体下表清单所示:序号123456789101112物料名称电阻类电容类发光LED类电感类PCB板二极管类P3IC类数码管蜂鸣器开关按键继电器三极管P4192021222324LCD显示屏保险片/管散热片稳压管温度保险丝光耦P6P5313233343536光纤收发模块电源模块保险座/卡扣插片端子////P2页码序号131415161718物料名称晶振端子<排>插/座P4软排线/卡扣变压器电压/电流互感器霍尔电流传感器27282930IGBTRJ45插座半/双排插针支撑柱/隔离柱///页码序号2526物料名称MOS管防雷管P6页码2、检验方案2.1每批来料的抽检量〔n为5只,接收质量限〔AQL为:CR与MA=0,MI=〔1,2,当来料少于5只时则全检,且接收质量限CR、MA与MI=0。2.2来料检验项目=通用检验项目+差异检验项目,差异检验项目清单中未列出部件,按通用检验项目执行。二、通用检验项目序号123456尺寸7插件类外观贴片件包装检验项目规格型号标准要求检查型号规格是否符合要求〔送货单、实物、BOM表三者上的信息必须一致检查包装是否符合要求〔有防静电要求的必须有防静电袋/盒等包装,易碎易损的必须用专用包装或气泡棉包装等外包装必须有清晰、准确的标识,明确标明产品名称、规格/型号、数量等。或内有分包装则其上必须有型号与数量等标识。盘料或带盘包装时,不应有少料、翻面、反向等。产品表面应该完好;产品引脚无氧化、锈蚀、变形;本体应无破损、无裂纹;其长/宽/高/直径等应符合部品技术规格书要求,若没有标明的公差的按±0.2mm控制,但不可影响贴装。测量本体长、宽、高,引脚长度、直径、间距应符合部品技术规格书要求,若没有标明的公差的按±0.5mm控制,但不可影响插装与焊接〔需实物装配验证。检验方法目视目视目视目视目视卡尺判定水准MIMIMIMIMIMAMA卡尺制定/日期审核/日期批准/日期三、差异检验项目1/7.序号物料类别物料图示标识标准要求标称数字或色环应清晰、正确、易辨;排电阻若有共公端,则应有标识。测量电阻值其应在规定范围内,若无性能允许误差标志的,则允许误差控制在±5%范围内。检验方法目视判定水准MI万用表CR数字:黑0、棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9;色环电阻标识电阻值读法水泥电阻贴片电阻倍率:黑1、棕10、红100、橙1K、黄10K;误差:棕1%、金5%、银10%。四环读法:前2环读数×第3环倍率+第4环误差;1电阻类五环读法:前3环读数×第4环倍率+第5环误差。三位数读法:前2位读数×第3位倍率〔10的几次幂;四位数读法:前3位读数×第4位倍率〔10的几次幂;注:若电阻<10Ω时,用R代表单位为欧姆的电阻小数点,用m代表毫欧姆的电阻小数点前数字+W:表示额字功率;中间数字或数字+字母:表示阻值〔读法同上贴片电阻;最后字母:表示误差:G=±2%、F=±1%、J=±5%、K=±10%。若有首字母:A表示多个电阻公用一端,公用端左端引出;B表洋排阻每个电阻各自引出,且彼此没有相连;后数字:与上一行所述数字读法一致;最后若有字母,则表示误差:G=2%、F=1%、D=0.25%。测量其电容量值应在规定范围内,注性能明允许误差的按标注值控制,未标注的按±10%误差控制。应有正负极标记〔有一横线的是正极,LCR数字电桥MI钽电容其标记应符合技术规格书要求。其正面应标识规格、型号、容量值等,且标识清晰、正确、易辨目视MAMAMAMA目视目视目视2电容类高压瓷片产品上应明确标示出:耐受电压值。电容体直径≥8MM必须有防爆孔装置〔顶部压有X或Y凹槽。产品应明确标示出:耐受电压值及电电解电容容量值。应有正负极标记〔插件:长引脚为正极;贴片:黑色端为负极目视MA目视MA标识应有正负极标记,且其标记应符合技术规格书要求。将3V的稳压源正确地接在发光二极目视MI3LED类性能管的正负两极,观察LED是否亮,以及其亮度、颜色是否符合要求电源反接则不亮,测试其反向电阻应大于1MΩ直流稳压电源CR万用表CR2/7.序号物料类别物料图示标识结构标准要求标识丝印应清晰,易识别。磁心上的线圈绕制应排列整齐。测量其电感量值应在规定的范围内,性能注明允许误差的按标注值控制,未标注的按±10%误差控制。检验方法目视目视判定水准MIMI4电感类LCR数字电桥MA防护密封...
